示例模板简介

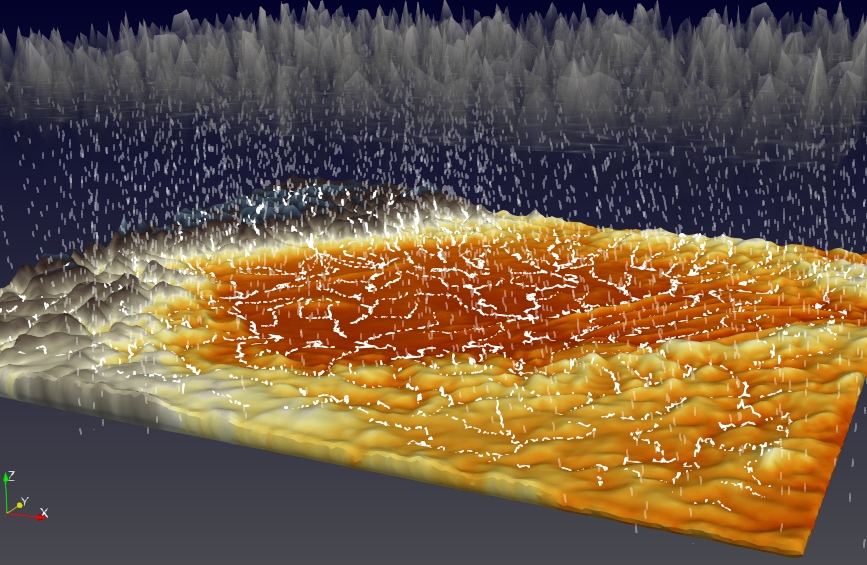

本模板将帮助用户在区域三维高程上,生成降雨产流过程的三维展示。用户可以自行替换区域DEM模型和区域中河流的shape文件,从而生成自身关注区域的降雨产流模型。
EnviFusion社区浏览器下载地址【227MB】
模板工程下载地址【2.8MB】
模板使用方法
打开项目模板
打开Envifusion 社区浏览器软件,若软件界面仍有其他项目,点击菜单栏关闭工程按钮关闭当前项目文件。
点击文件菜单栏中的打开工程,选择并打开模板文件夹中的tpl017.efp文件。

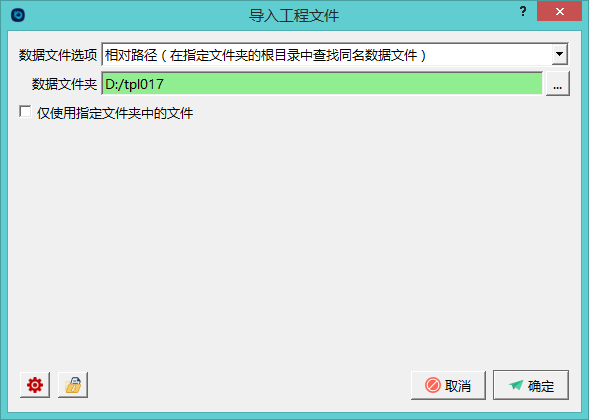

在导入工程文件对话框中,数据文件选项栏选择相对路径,并将模板文件夹设为数据文件夹;或选择逐一指定数据文件,为每个文件指定来源路径,点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。
在图层面板中,勾选图层前方的方框设置图层的可见与不可见,方框中有可见标识的图层则在视图窗口进行展示。
可在视图窗口通过按住鼠标左键旋转视图,按住鼠标中键拖动视图的方式查看视图窗口内容
模板输入文件
本模板的输入图层为四川.tif图层和四川河流.shp图层,用户可导入与之文件相同类型的文件,分别代表地表高程文件和地表水位置。可以自动生成三维地表、三维河流以及河流动态。
首先查看输入文件,在图层面板中选择四川.tif图层,在视图2中以表格的形式查看。Band1列为其高程信息。
视图1中四川.tif图层显示如下:
在图层面板中选中四川河流.shp图层,使其可见,在视图1中显示如下:
点击开始菜单栏中的导入数据选项,或点击界面上方的打开数据文件按钮,打开打开文件对话框。
选择本模板中准备了区域01.tif文件和区域河流.shp作为演示文件,点击确定,在图层面板中生成区域01.tif和区域河流.shp图层,在该图层对应的属性面板中点击应用导入区域01.tif和区域河流.shp文件。
在图层面板中选中提取多边形1图层和界面1图层,点击编辑->改变数据源选项,在选择图层对话框中,选择区域01.tif图层,点击确定完成设置。
在图层面板中选中采样1图层,点击编辑->改变数据源选项,在选择图层对话框中,数据源选择提取多边形1图层,采样体选择为区域河流01.shp数据将自动应用于模板中。
说明:为保证采样时可以获得位于研究区域边界上的河流的高程信息,建议用户准备的河流型文件范围略大于地表高程文件范围。

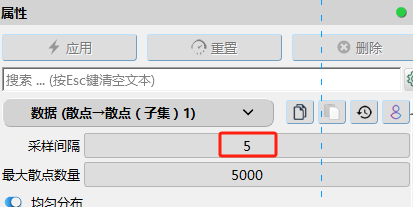

其中输出3的上游图层散点->散点(子集)1,将采样间隔修改为5,增加降雨线的密度。
将计算器1中需对降雨折线进行调整,更符合现有区域范围。
原计算公式:(ef坐标X+sin(ef坐标X+100*ef坐标Z)/3)*iHat+(ef坐标Y+sin(ef坐标Y+2*ef坐标X)/2)*jHat+ef坐标Z*kHat
更新计算公式:(ef坐标X+sin(ef坐标X+100*ef坐标Z)/30)*iHat+(ef坐标Y+sin(ef坐标Y+2*ef坐标X)/20)*jHat+ef坐标Z*kHat
模板输出文件
模板输出结果为由输出1-三维DEM-曲面->曲面(反射平滑)1、输出2-3D河流-标量扭曲1和输出3-三维动态河流-向量->箭头1图层进行展示。
使用区域01.tif中包含的地表高程信息,通过拉伸和平滑处理,输出1-三维DEM-曲面->曲面(反射平滑)1图层展示地表高程如下。
如需修改色彩范围和调色板,可点击渲染子面板色彩属性下的重置颜色阈值到数值边界按钮和选择预设调色板按钮调整调色板。

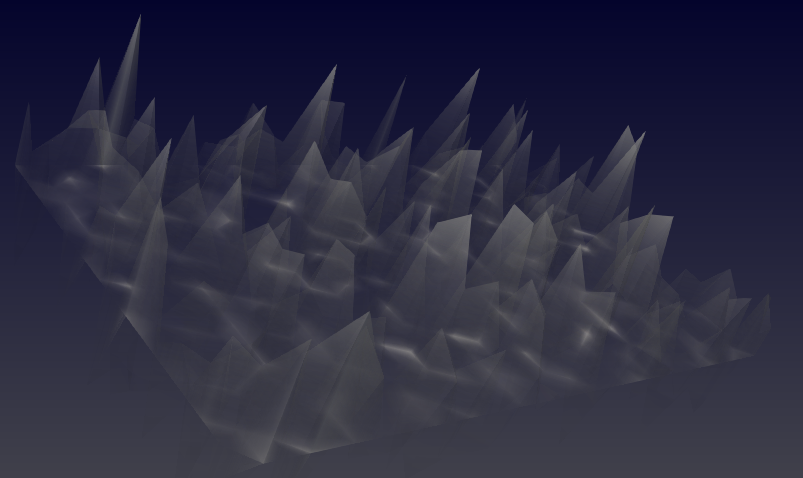

输出2-云层-升维拉伸2图层通过对区域1进行变换,调整为云层效果:

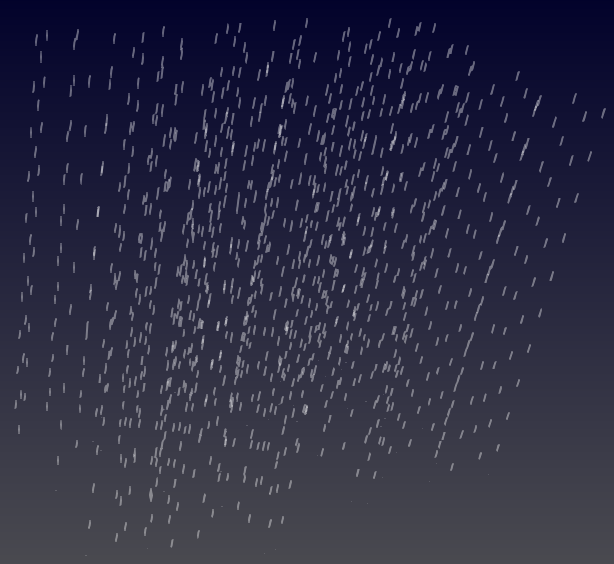

输出3-降雨-折线→蒙板2图层通过对区域01进行采样和折线处理,展示为降雨效果。
输出4-3D河流流向-折线→蒙板1图层:根据区域河流.shp文件获得三维河流。如下图所示。
在图层面板中分别选中输出1、输出2、输出3和输出4,使其可见。
模板结果的保存与展示
用户可在视图窗口旋转拖动查看新生成的模型。模型成果可以以动画形式进行展示。
选中需要展示模型图层。在动画面板中对摄像机参数进行设置。双击右侧空白区域,通过旋转拖动视图1主体,展示不同角度,确定摄像机当前的机位。
位置设置完成后,单击动画播放按键,即可以动态形式查看区域1降雨动画。单击录制视频,可将动画以视频的形式保存下来。
