本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

1 示例模板简介 2 模板使用方法 2.1 打开项目模板 2.2 模板输入文件 2.3 模板输出文件 3 模板结果的保存与展示

示例模板简介

本模板将帮助用户，导入地表高程DEM文件以及地表水分布形文件（shape），快速为二维河流赋以高程信息，从而获取三维河流分布和流向信息，并以此生成地表水动态流线。

打开Envifusion 社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。
点击文件菜单栏中的打开工程，选择并打开模板文件夹中的tpl008.efp文件。

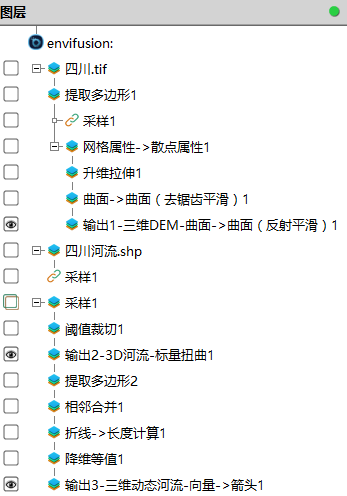

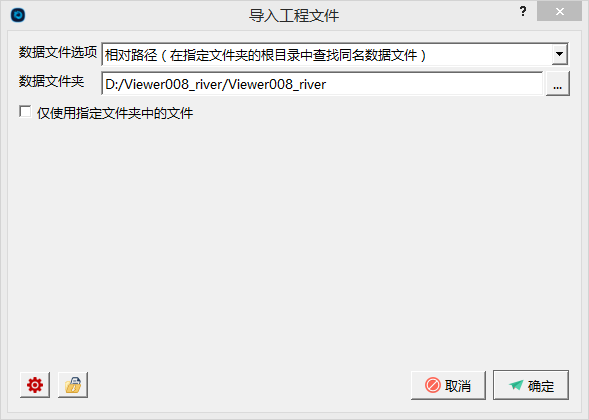

在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。
在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。
可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容

本模板的输入图层为四川.tif图层和四川河流.shp图层，用户可导入与之文件相同类型的文件，分别代表地表高程文件和地表水位置。可以自动生成三维地表、三维河流以及河流动态。

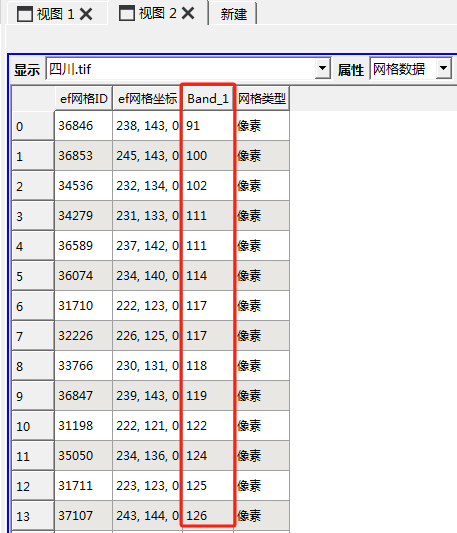

首先查看输入文件，在图层面板中选择四川.tif图层，在视图2中以表格的形式查看。Band1列为其高程信息。

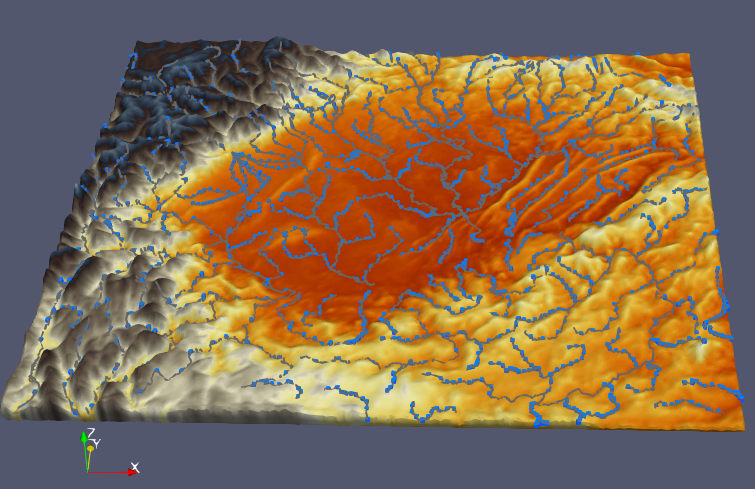

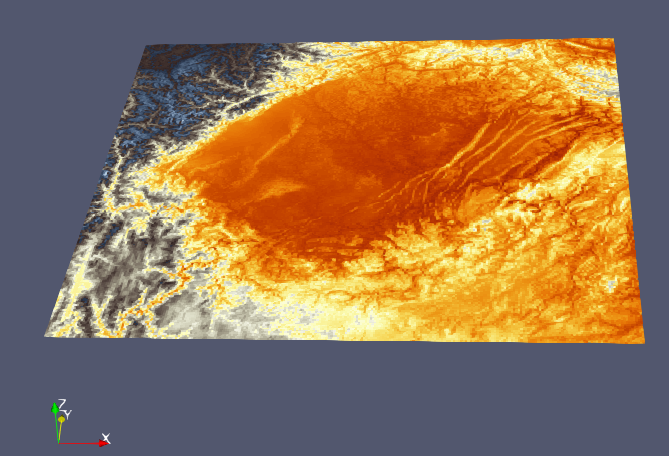

视图1中四川.tif图层显示如下：

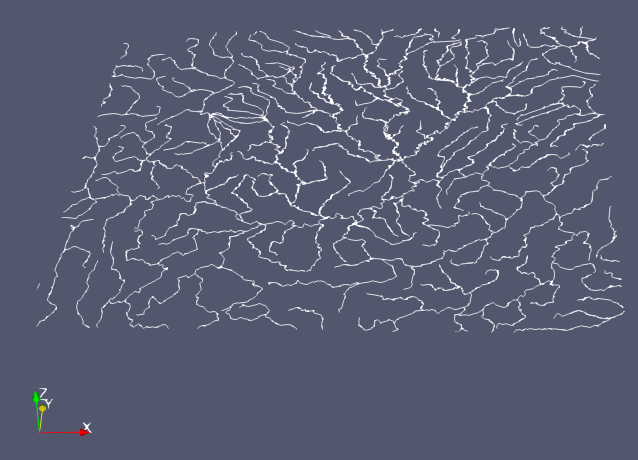

在图层面板中选中四川河流.shp图层，使其可见，在视图1中显示如下：
点击开始菜单栏中的导入数据选项，或点击界面上方的打开数据文件按钮，打开打开文件对话框。
选择本模板中准备了区域01.tif文件和区域河流.shp作为演示文件，点击确定，在图层面板中生成区域01.tif和区域河流.shp图层，在该图层对应的属性面板中点击应用导入区域01.tif和区域河流.shp文件。

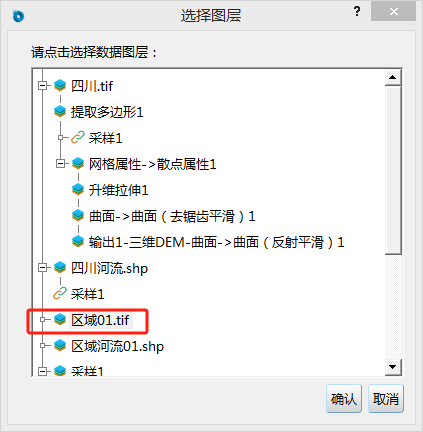

在图层面板中选中提取多边形1图层，点击编辑->改变数据源选项，在选择图层对话框中，选择区域01.tif图层，点击确定完成设置。

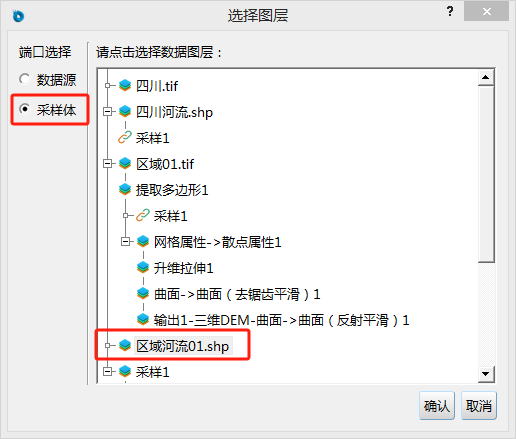

在图层面板中选中采样1图层，点击编辑->改变数据源选项，在选择图层对话框中，数据源选择提取多边形1图层，采样体选择为区域河流01.shp数据将自动应用于模板中。
说明：为保证采样时可以获得位于研究区域边界上的河流的高程信息，建议用户准备的河流型文件范围略大于地表高程文件范围。

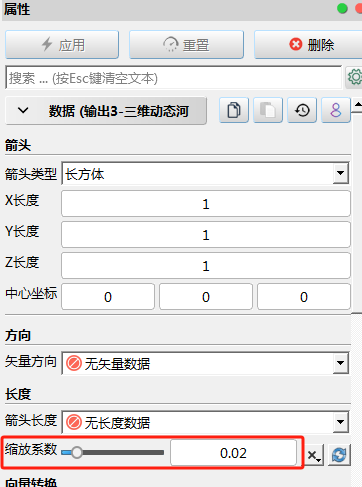

在图层面板中分别选中输出1、输出2和输出3，使其可见。其中输出3可对箭头的缩放系数进行调整，以达到更好的可视化效果。

模板输出结果为由输出1-三维DEM-曲面->曲面（反射平滑）1、输出2-3D河流-标量扭曲1和输出3-三维动态河流-向量->箭头1图层进行展示。

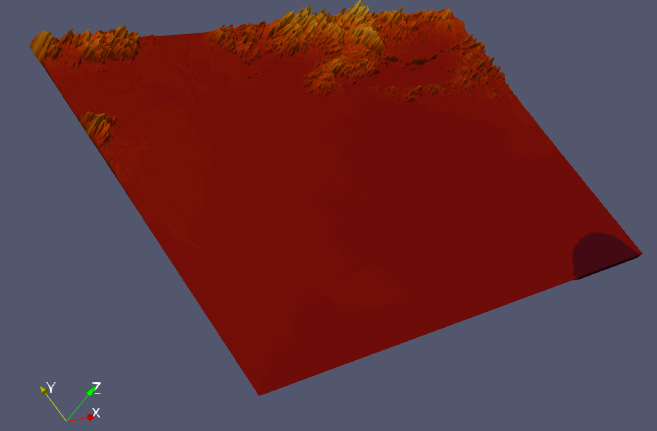

使用区域01.tif中包含的地表高程信息，通过拉伸和平滑处理，输出1-三维DEM-曲面->曲面（反射平滑）1图层展示地表高程如下。

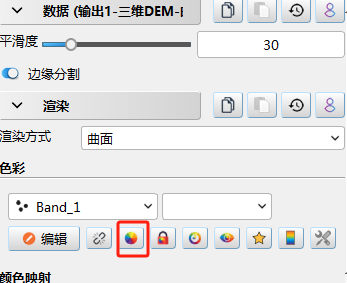

如需修改色彩范围和调色板，可点击渲染子面板色彩属性下的重置颜色阈值到数值边界按钮和选择预设调色板按钮调整调色板。

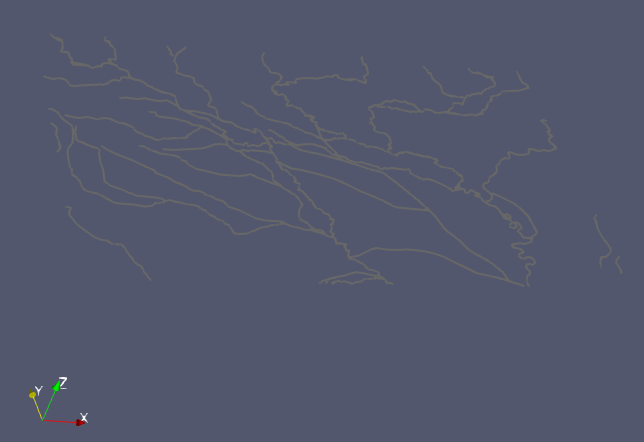

输出2-3D河流-标量扭曲1图层：根据区域河流.shp文件获得三维河流。如下图所示。

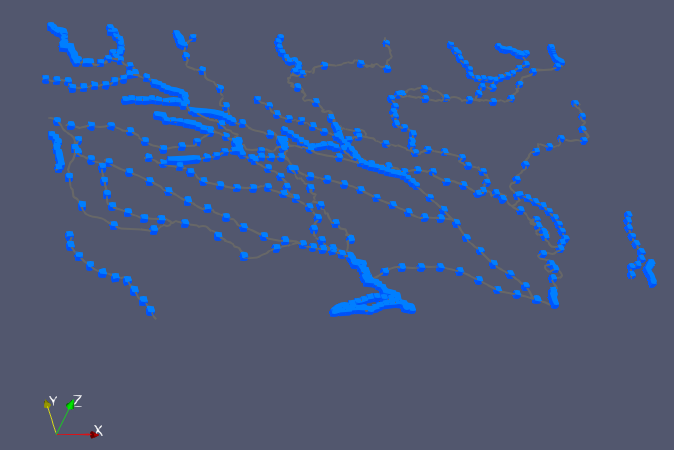

输出3-三维动态河流-向量->箭头1图层为三维河流添加箭头，用来表示河流的流向。

用户可在视图窗口旋转拖动查看新生成的模型。模型成果可以保存为epub文件，在gallery.envifusion.com网站实现在线展示。

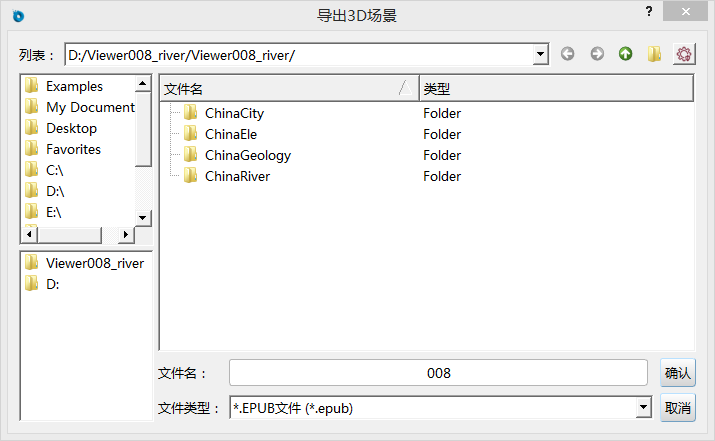

选中需要展示模型图层，如输出3-三维动态河流-向量->箭头1图层，点击开始->网络发布选项，导出当前视图中的3D场景，自定义保存路径和文件名，并将文件类型设为.epub格式。点击确定和保存，保存当前视图中的图层。
在网络浏览器中打开gallery.envifusion.com网站，将新生成的epub文件拖拽至网页右上角，在跳出的对话框中点击导入，导入模型文件。

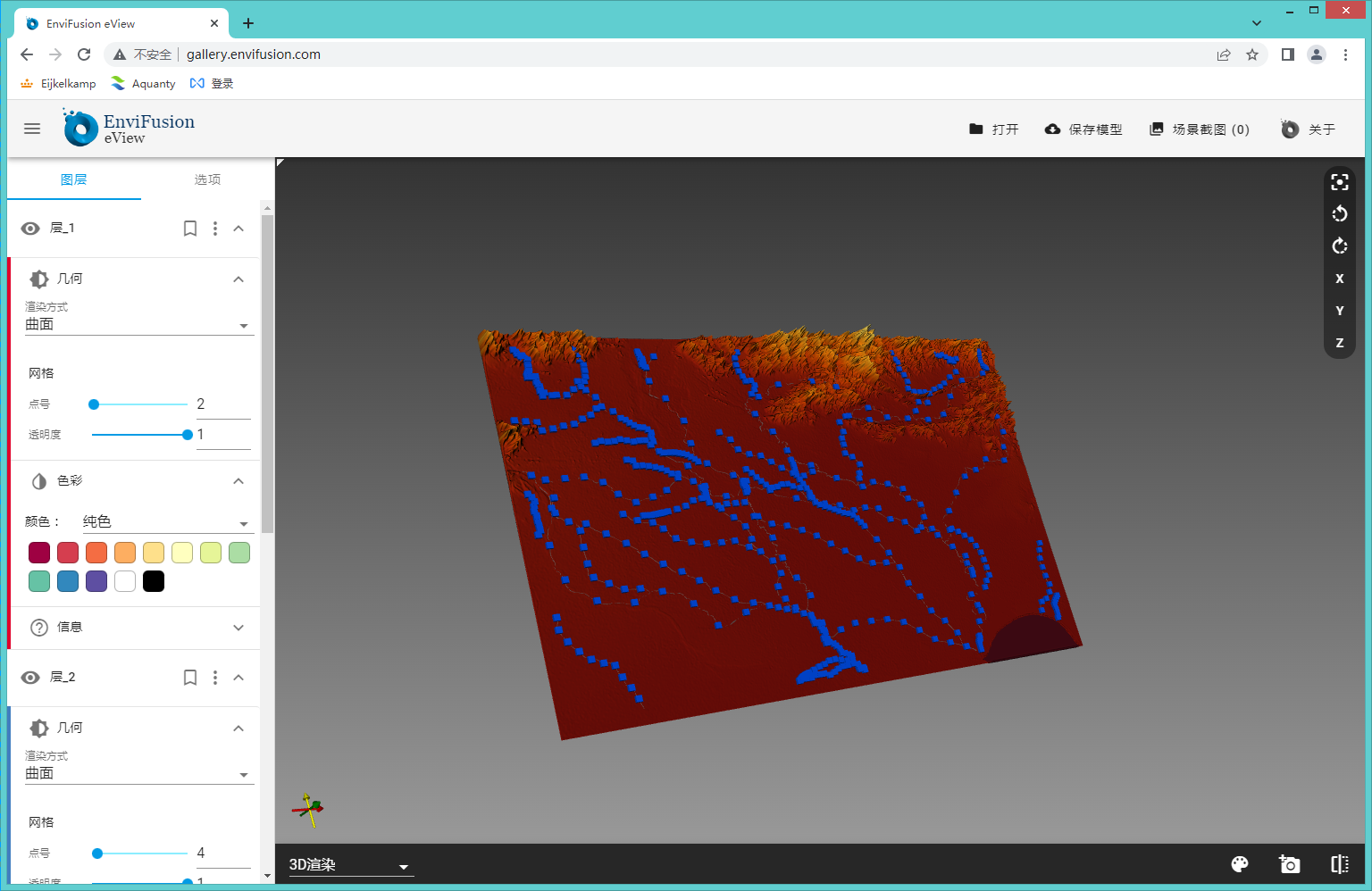

导出的3D模型出现在新生成的网页中，可对模型进行缩放、移动、旋转，修改渲染方式、修改色彩等展示。
