等值线工程模板

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

1 示例模板简介 2 模板使用方法 2.1 打开项目模板 2.2 模板输入文件 2.3 模板输出文件 3 模板结果的保存与展示

示例模板简介

本模板是工程模板五(地下水水位面网格构建和空间插值)的延伸，基于上一模板中创建的地下水位面，快速获得等水位线及水位标注。

打开Envifusion 社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。
点击文件菜单栏中的打开工程，选择并打开模板文件夹中的tpl006.efp文件。
在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。
在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。
可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容

本模板的输入图层为区域水位面01.efd图层，用户导入与区域水位面01.efd文件相同类型的efd文件，可以自动生成等水位线及水位标注。

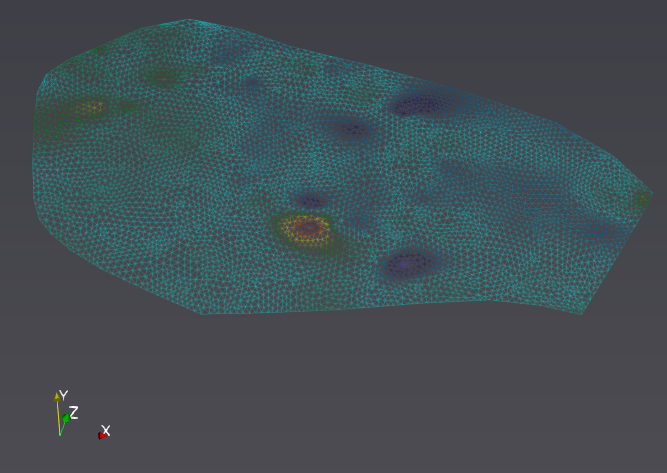

首先查看输入图层数据类型。在图层面板中选择区域水位面01.efd图层，使其可见。即可在视图1中看到水位面分布情况。
点击开始菜单栏中的导入数据选项，或点击界面上方的打开数据文件按钮，打开打开文件对话框。
选择本模板中准备了区域水位面02.efd文件作为演示文件，点击确定，在图层面板中生成区域水位面02.efd图层，在该图层对应的属性面板中点击应用导入区域水位面02.efd文件。
在图层面板中选中图层复制1图层，点击编辑->改变数据源选项，在选择图层对话框中，选择区域水位面02.efd图层，点击确定完成设置。此时将区域水位面02.efd数据将自动应用于模板中。
在图层面板中选中输出1-等水位线-降维等值1图层，点击快捷工具缩放到当前图层按钮，使所选图层的显示内容居中。在视图1窗口中可以看到根据新的水位数据空间创建的等水位线。

模板输出结果为基于水位监测数据水位线，由输出1-等水位线-降维等值1、输出2-水位标注点-散点->散点（子集）1和输出3-水位标注-散点->文字点阵1图层进行展示。

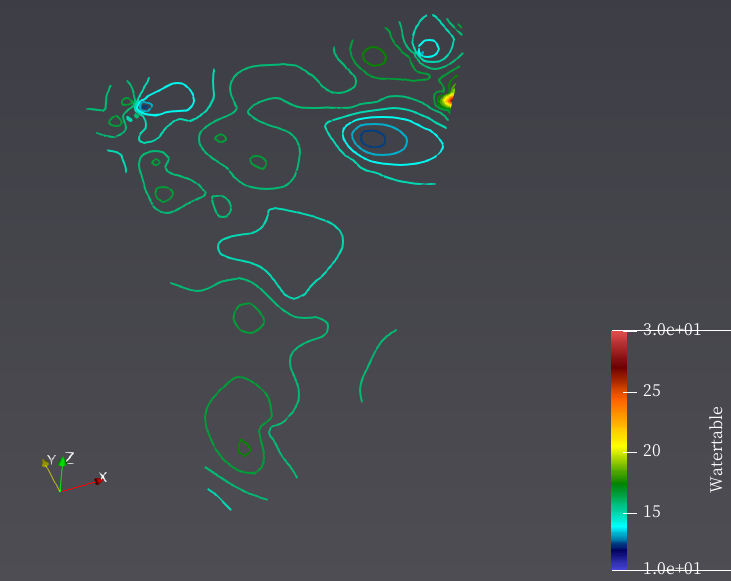

使用降维等值得到的等水位线由输出1-等水位线-降维等值1图层展示。使用区域水位面02.efd中包含的水位信息，进行快速等值操作后得到的等水位线如下图所示。
如需修改色彩范围和调色板，可点击渲染子面板色彩属性下的重置颜色阈值到数值边界按钮和选择预设调色板按钮调整调色板。

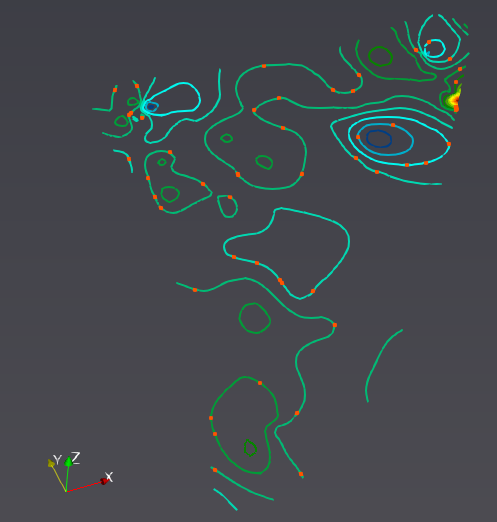

输出2-水位标注点-散点->散点（子集）1图层对上述水位点信息进行采样，从而展示出部分水位点，如下图所示。

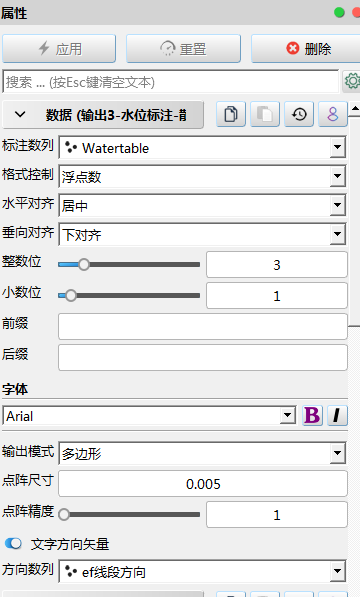

输出3-水位标注-散点->文字点阵1图层使用文字点阵工具，对输出2中采样的点位显示水位值。用户可根据自身需求，对文字点阵的相关属性进行设置。

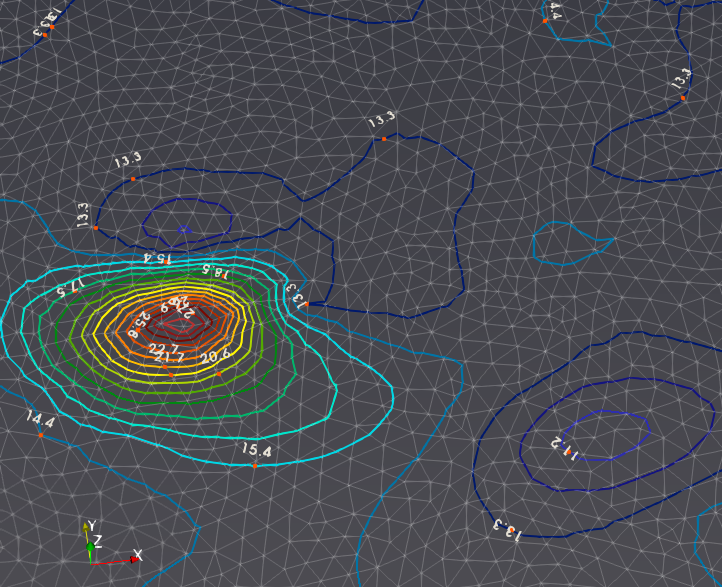

添加水位标注后的视图1显示如下：

用户可在视图窗口旋转拖动查看新生成的模型。模型成果可以保存为epub文件，在gallery.envifusion.com网站实现在线展示。

选中需要展示模型图层，如输出3-水位标注-散点->文字点阵1图层，点击开始->网络发布选项，导出当前视图中的3D场景，自定义保存路径和文件名，并将文件类型设为.epub格式。点击确定和保存，保存当前视图中的图层。
在网络浏览器中打开gallery.envifusion.com网站，将新生成的epub文件拖拽至网页右上角，在跳出的对话框中点击导入，导入模型文件。

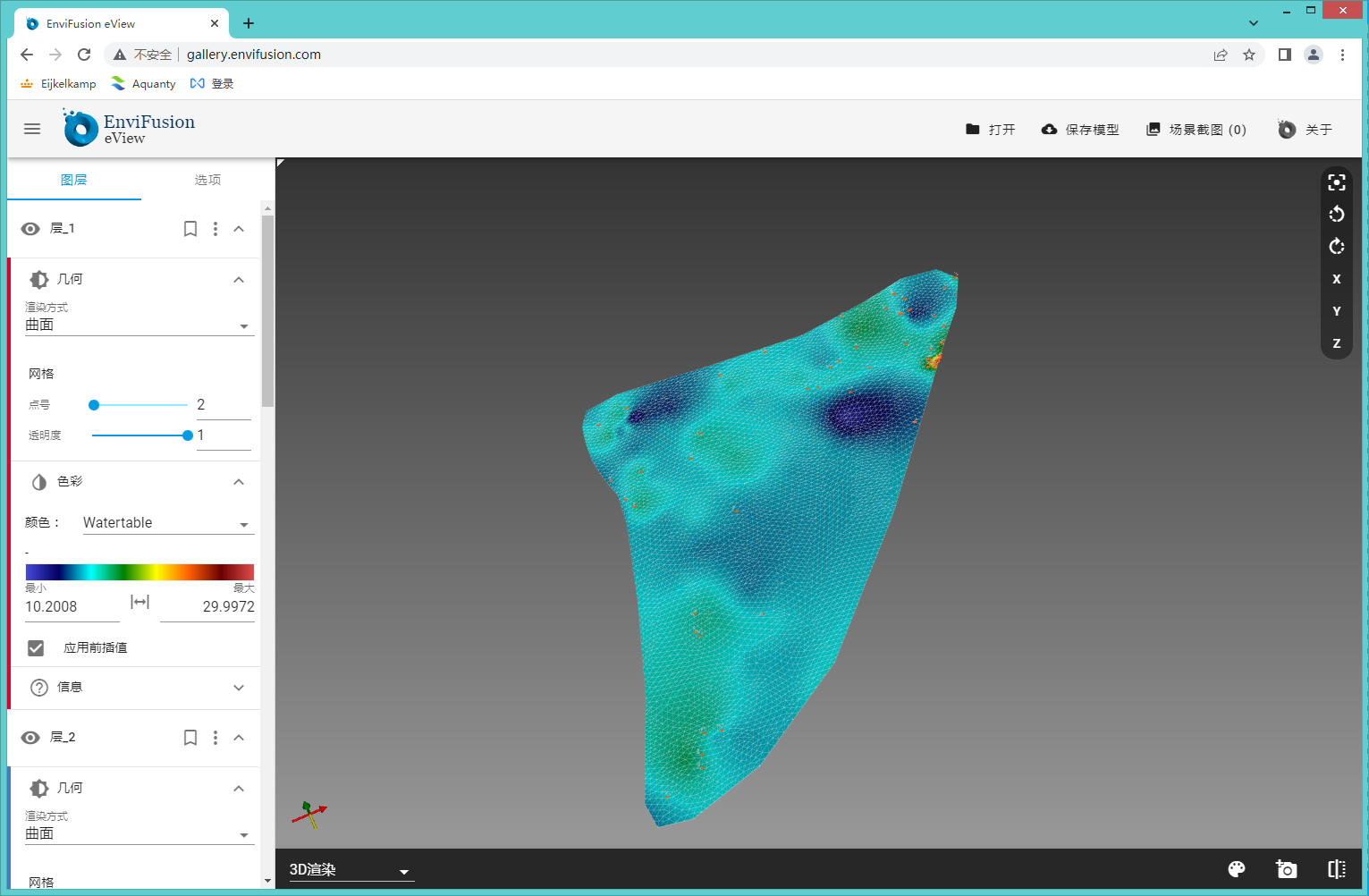

导出的3D模型出现在新生成的网页中，可对模型进行缩放、移动、旋转，修改渲染方式、修改色彩等展示。
