污染监测数据网格化

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。

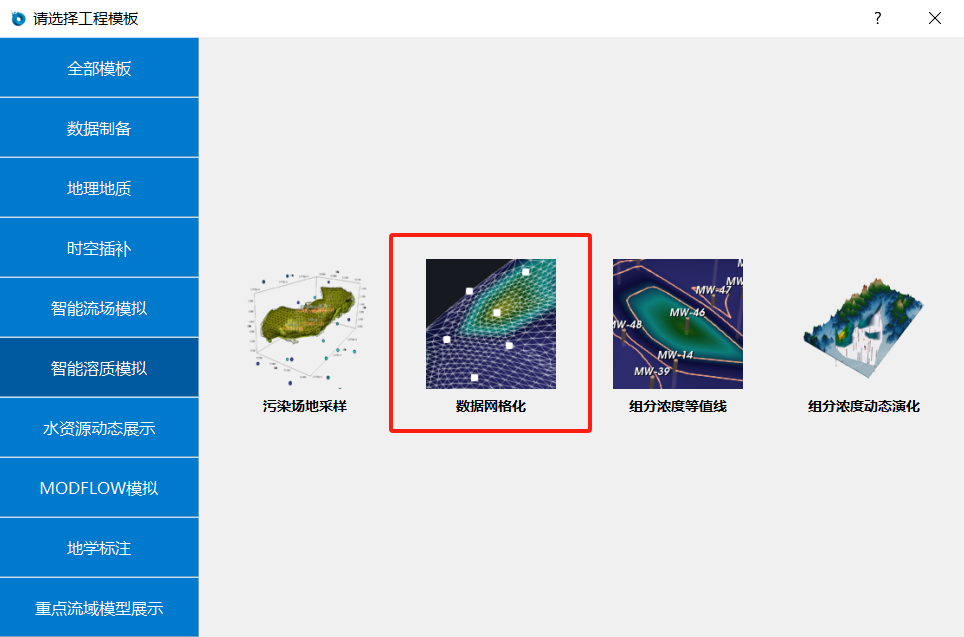

2. 在界面中选择智能溶质模拟->数据网格化工程模板，双击磁贴打开工程模板。



输入图层

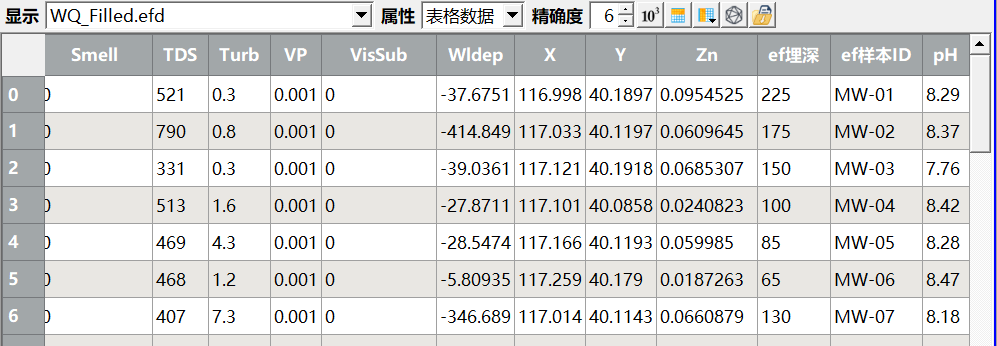

1. 本模板的输入图层为WQ_Filled.efd图层，为研究区域的地下水组分浓度监测数据，需要至少包含监测点XY坐标、地下水某组分浓度。输入文件为efd格式文件，为经过EnviFusion对监测点组分浓度进行属性补齐操作之后得到的图层文件。



输出图层

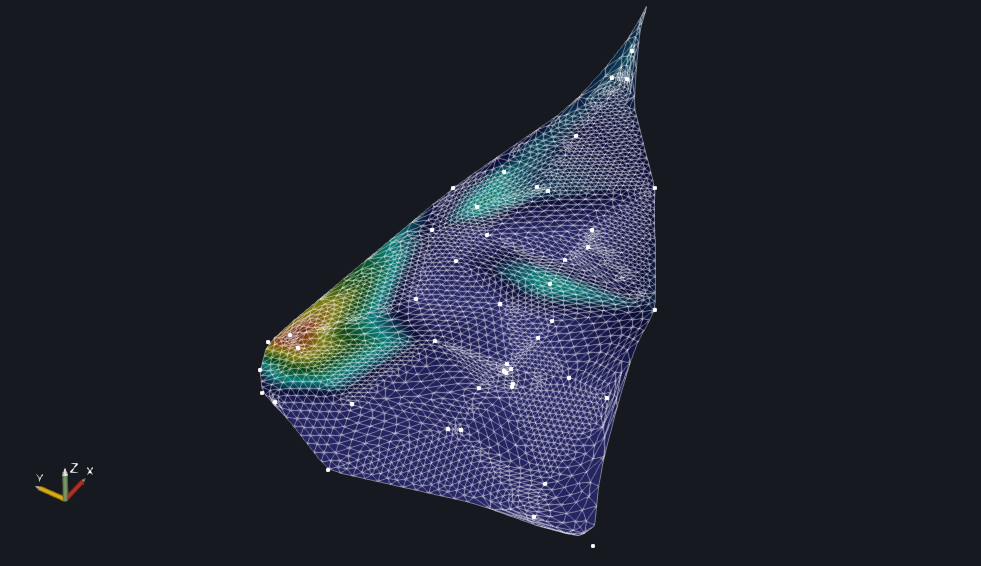

1. 输出图层为输出图层-智能溶质模拟网格-曲面→曲面（加密平滑）1图层，为通过德劳内三角剖分和网格加密，生成地下水组分浓度分布网格。



图层管道介绍

1. 在管道面板中可以查看本模板的图层管道，如下图所示：

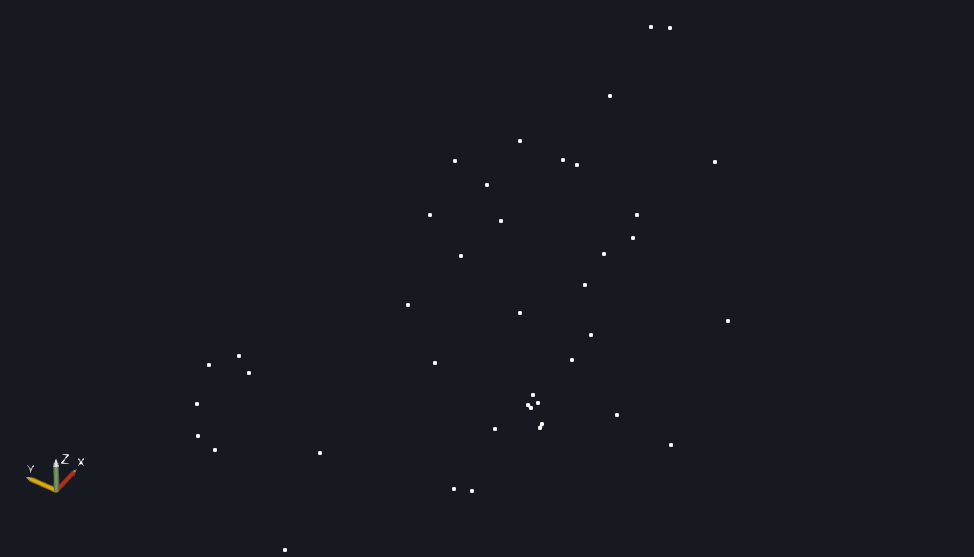

2. 表格->散点1图层，使用工具箱->散点->表格->散点工具，将efd文件中的表格数据转换为二维监测散点数据。

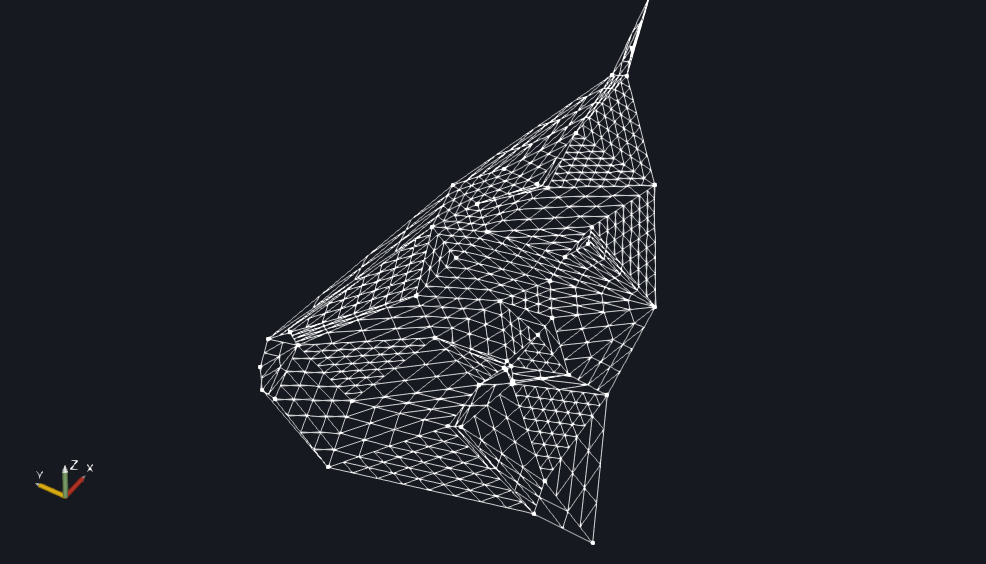

3. 散点->曲面（三角化）1图层，使用工具箱->散点->散点->曲面（三角化）工具，基于地下水组分浓度监测点分布，根据德劳内三角剖分算法构建三角网格。



4. 曲面->曲面（网格细分）1图层，使用工具箱->曲面->曲面->曲面（网格细分）工具，将稀疏不一致的网络进行自适性加密，将稀疏的网格部分进行加密。

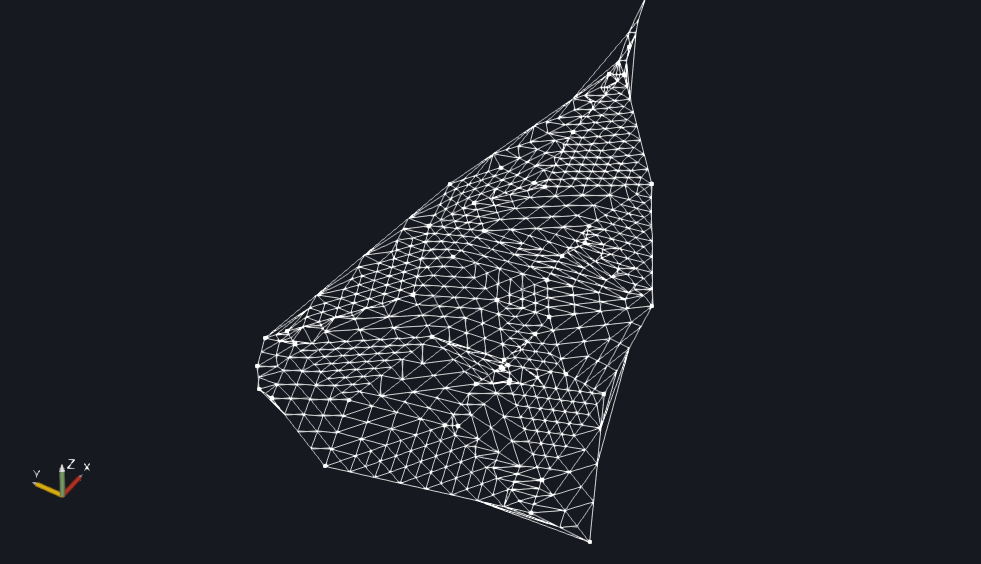

5. 散点->曲面（三角化）2图层，网格细分图层的三角形不符合德劳内三角剖分算法，再次使用散点->曲面（三角化）工具，对细分生成的散点重新进行三角剖分。

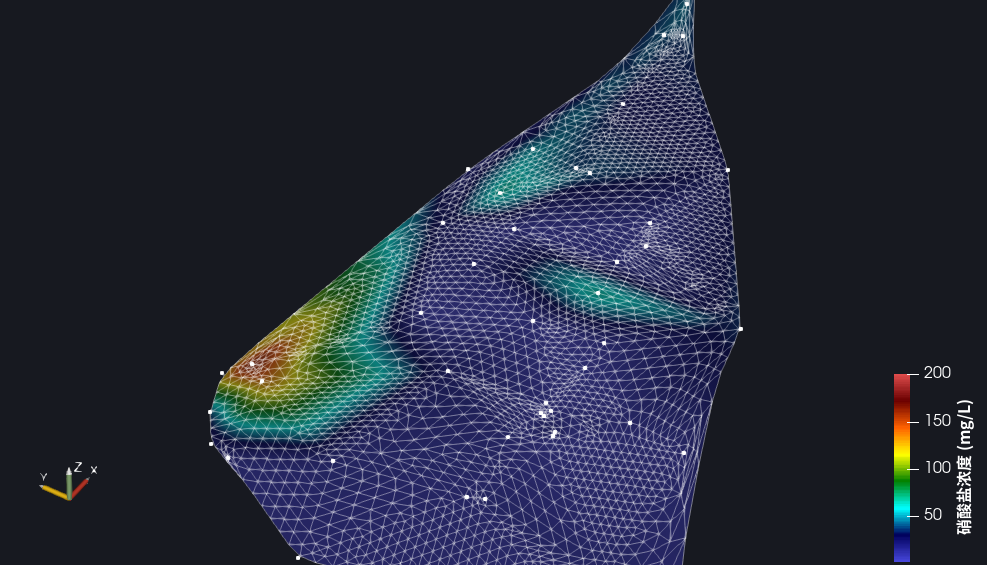

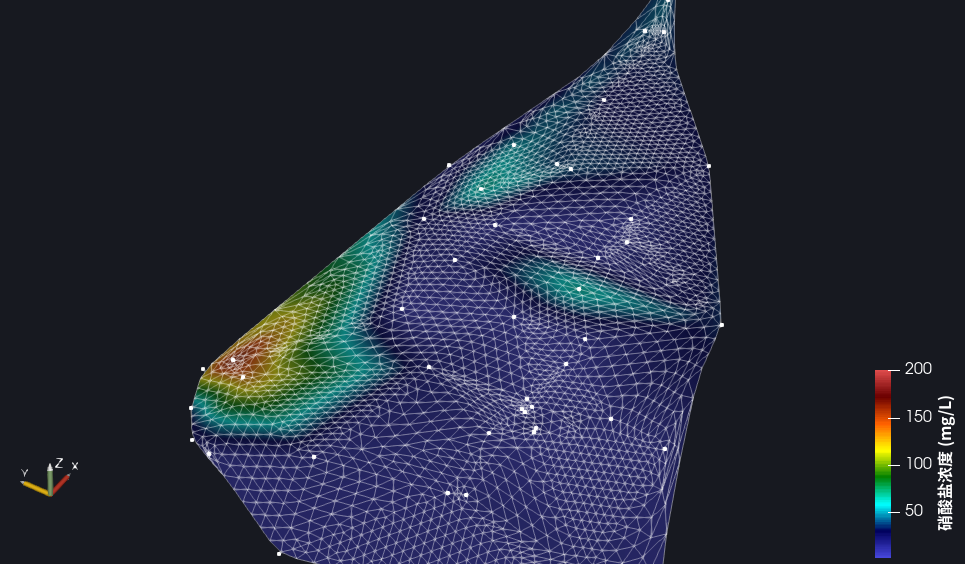

6. 输出图层-智能溶质模拟网格-曲面→曲面（加密平滑）1图层， 为使地下水监测网络的网格更加平滑，使用工具箱->曲面->曲面->曲面（加密平滑）工具，对网格进行整体加密，加密倍率为1。
