污染空间插值

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

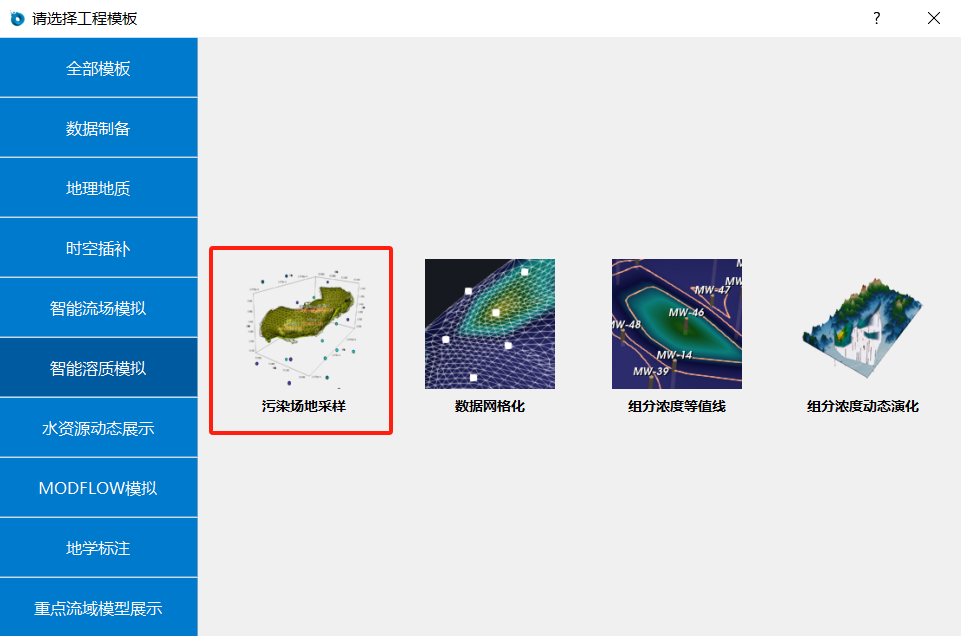

  1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。

  2. 在界面中选择智能溶质模拟->污染场地采样工程模板，双击磁贴打开工程模板。

输入图层

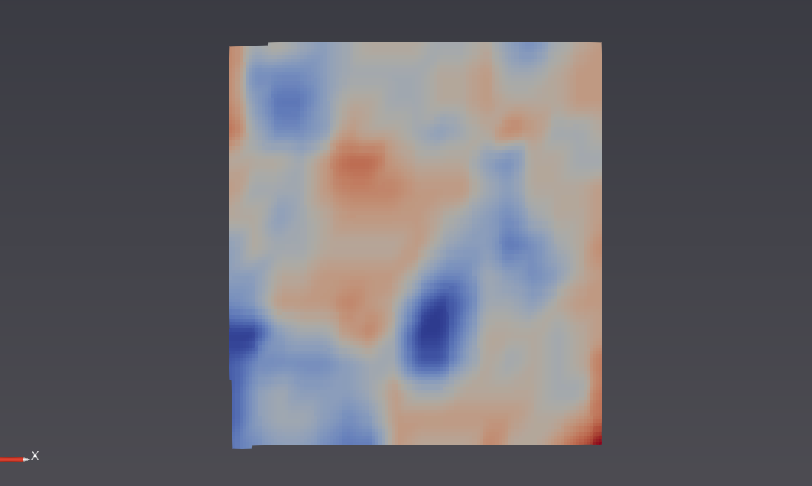

  1. 第一个输入图层为w001001.adf图层，为研究区地表高程数据，格式为adf文件。使用者可自行准备其他格式的高程文件，如tiff等。

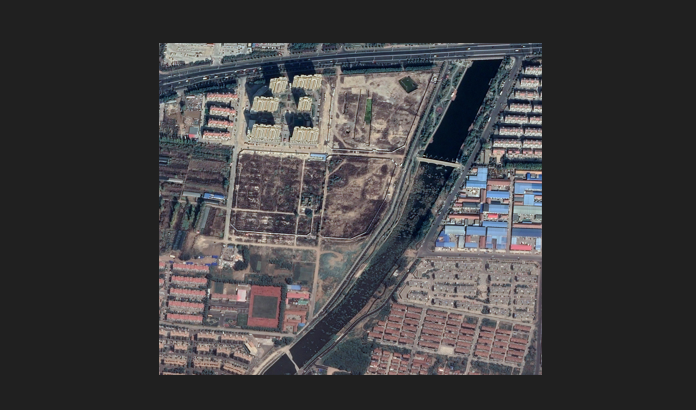

  2. 第二个输入图层为输出1：三维地表-曲面蒙板1图层，在该图层属性面板渲染子面板的曲面蒙板属性中，导入研究区的卫星地图文件Rectangle#1卫图_Level_19.jpg。

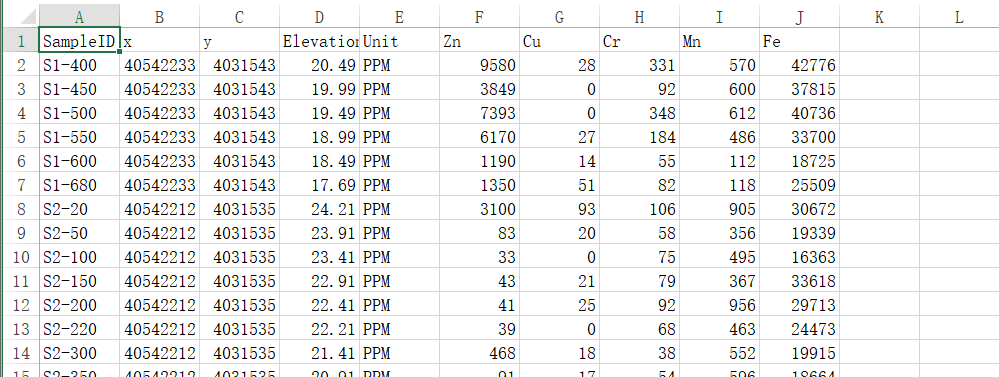

  3. 第三个输入图层为XRFData.csv图层，至少应包含监测孔位X坐标、Y坐标、Z坐标（Elevation）、采样点组分浓度值。输入文件为csv格式，使用者可根据需求自行准备文件，一行为一个采样点，一列为一个属性。

输出图层

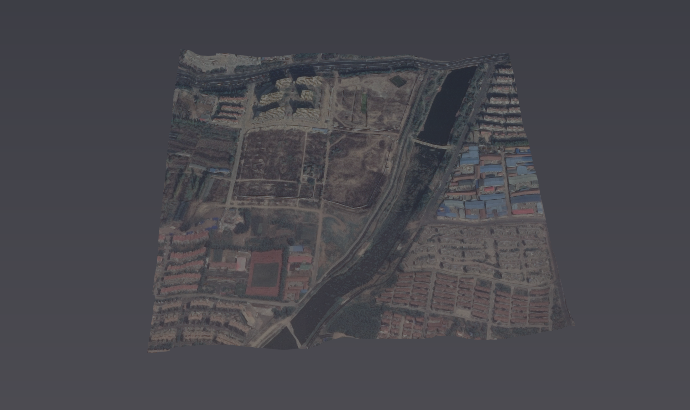

  1. 第一个输出图层为输出1：三维地表-曲面蒙板1图层。展示研究区的三维地表，为场地组分浓度分布提供辅助展示。

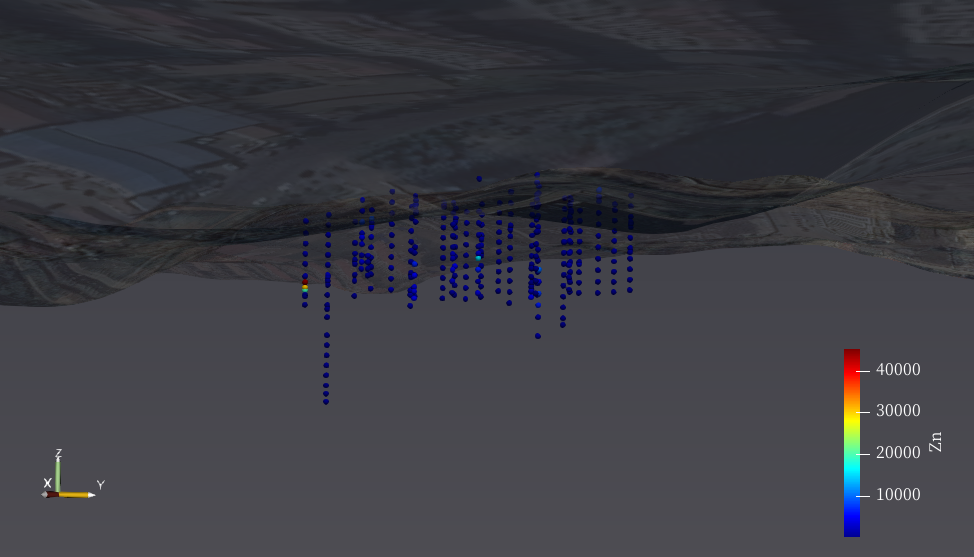

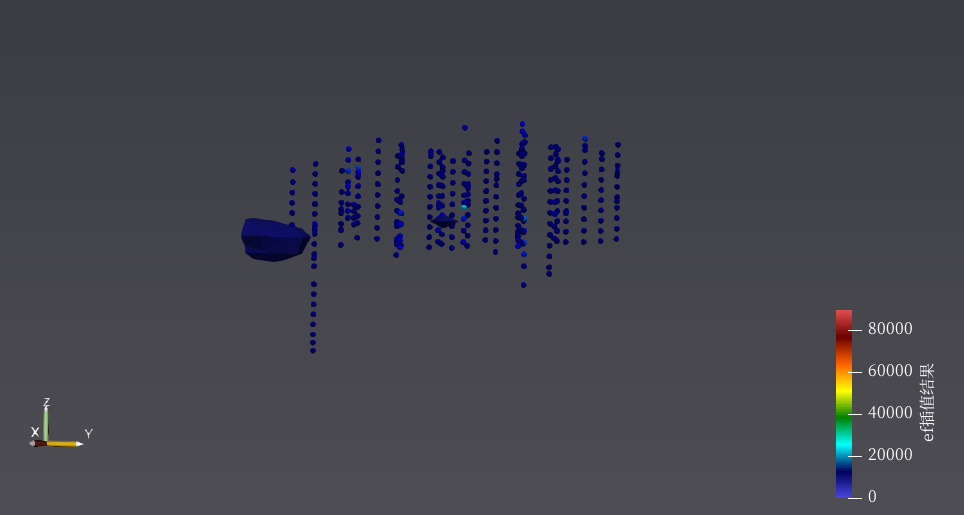

  2. 第二个输出图层为输出2：采样点-空间变换1图层。为采样点空间分布展示，并使用Zn浓度进行色彩设置。

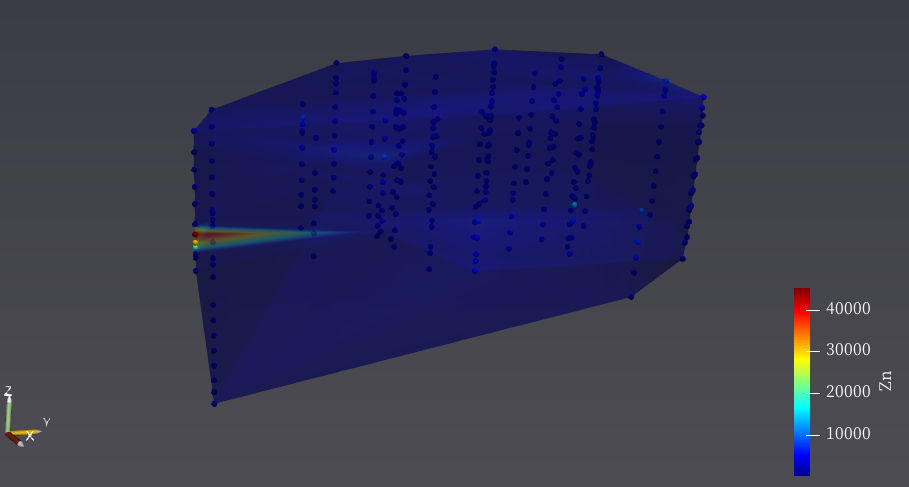

  3. 第三个输出图层为输出3：污染体1-散点->块体（三角化）1图层。为基于采样点Zn浓度，使用德劳内三角剖分算法构建的三角块体。

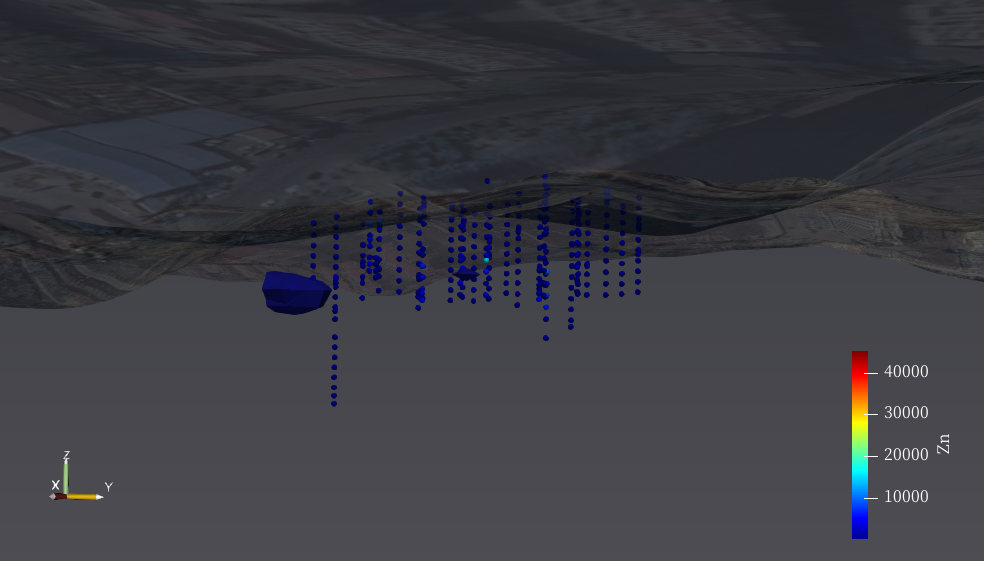

  4. 第四个输出图层为输出4：污染体2-等维裁切1图层。为基于采样点Zn浓度，使用克里金插值算法构建块体，通过裁取得到的Zn浓度大于10000ppm的污染体。

  5. 第五个输出图层为输出5：污染体切面-降维切片1图层。为基于采样点Zn浓度，使用克里金插值算法构建块体，通过切片得到的块体扫描断面。

图层管道介绍

  1. 在管道面板中可以查看本模板的图层管道，如下图所示：

  2. 阈值裁取1图层，使用工具箱->网格->阈值裁取工具，使用裁切范围最小值1，裁去高程数据中的异常数据。

  3. 网格属性->散点属性1图层，使用工具箱->属性->网格属性->散点属性工具，将网格数据中的高程数据（Band_1）转移到散点数据中。

  4. 标量扭曲1图层。基于高程信息垂向拉伸地表，拉伸的缩放因子为10。

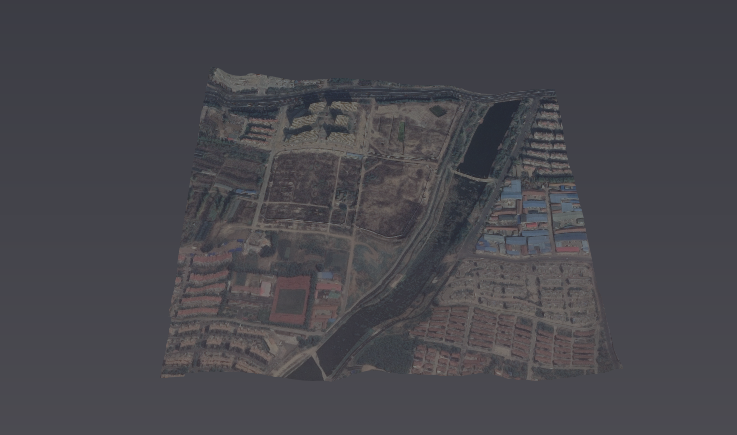

  5. 输出1：三维地表-曲面蒙板1图层，使用工具箱->曲面->曲面->蒙板工具，在该图层属性面板渲染子面板的曲面蒙板属性中，导入研究区的卫星地图文件作为材质，展示场地三维地表。

  6. 表格->散点1图层，使用工具箱->散点->表格->散点工具，将导入的包含采样点坐标和组分浓度信息的表格转换为三维散点数据。

  7. 输出2：采样点-空间变换1图层，使用通用工具箱->空间拓扑->空间变换工具，对采样点进行垂向拉伸，更好的查看最终的组分块体。同时使用Zn浓度为采样点进行颜色设置。

  8. 输出3：污染体1-散点->块体（三角化）1图层，使用通用工具箱->散点->散点->块体（三角化）工具，基于采样点Zn浓度，使用德劳内三角剖分算法构建三角块体。

  9. 散点->均匀网格（克里金）1图层，使用通用工具箱->散点->散点->均匀网格（克里金）工具，基于采样点Zn浓度，使用克里金法插值区域内Zn浓度。

  10. 输出4：污染体2-等维裁切1图层，使用通用工具箱->空间拓扑->等维裁切工具，在克里金插值法得到的块体中，裁取Zn浓度大于10000ppm的污染体。

  11. 输出5：污染体切面-降维切片1图层，使用通用工具箱->空间拓扑->降维切片工具，在克里金插值法得到的块体中，得到块体扫描断面。
