虚拟孔位属性插补

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

  1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。

  2. 在界面中选择时空插补->虚拟孔位属性插补工程模板，双击磁贴打开工程模板。

输入图层

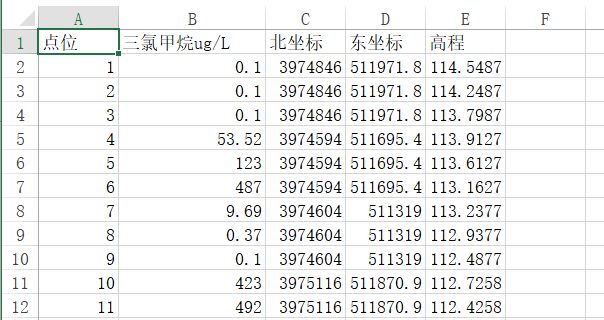

  1. 输入图层为pointdata.csv图层，包含监测孔位X坐标（东坐标）、Y坐标（北坐标）、Z坐标（高程）、监测孔编号（点位）和某属性值（三氯甲烷浓度）。输入文件为csv格式，使用者可根据需求自行准备文件，一行为一个监测孔位，一列为一个属性。

输出图层

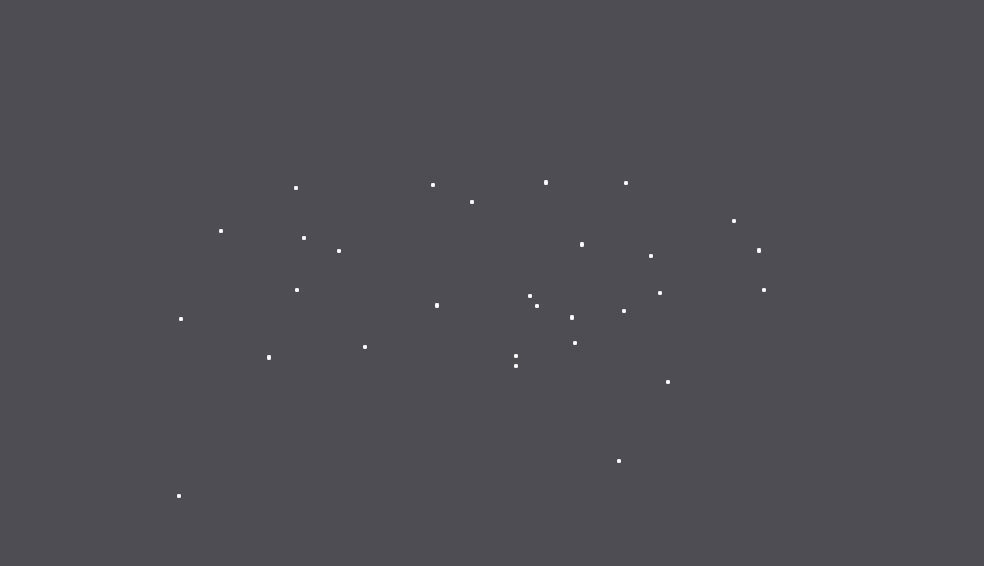

  1. 第一个输出图层为输出图层1：监测孔位-空间变换1图层。为进行垂向拉伸后的监测孔位分布。

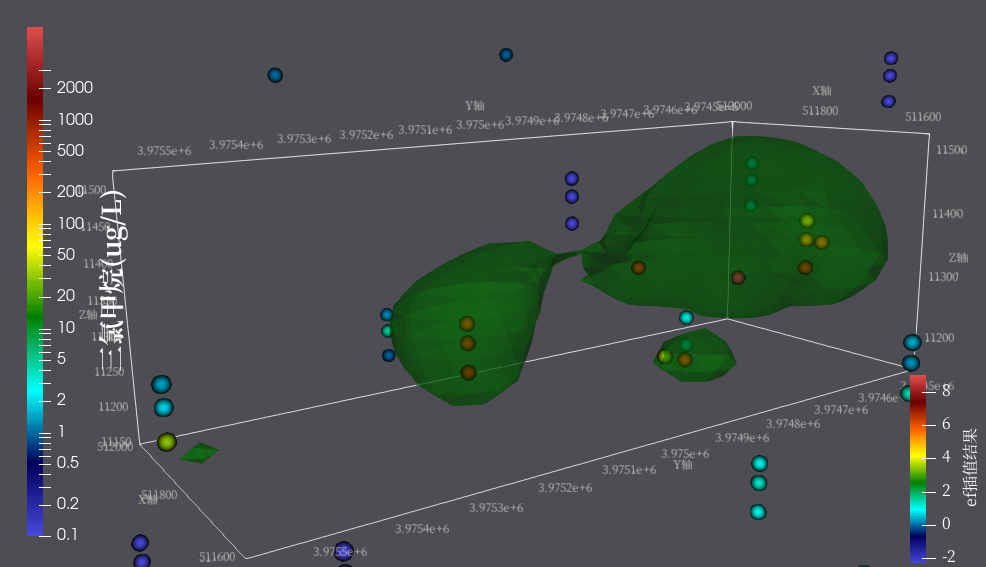

  2. 第二个输出图层为输出图层2：污染体-等维裁切1图层。为通过虚拟孔位属性插补后得到的高浓度污染体。

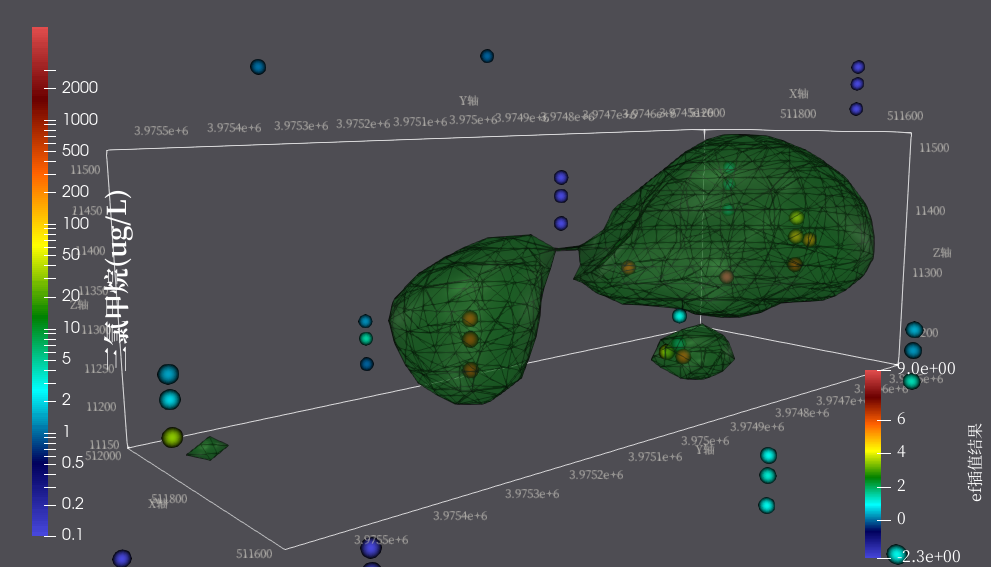

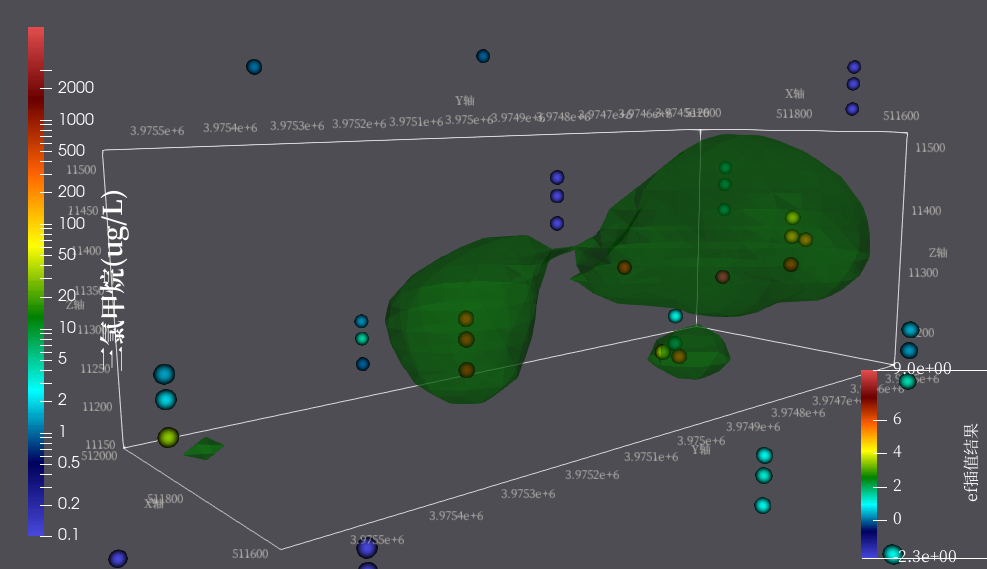

  3. 第三个输出图层为输出图层3：污染面-降维等值1图层。为通过虚拟孔位属性插补后得到的高浓度污染体外表面。

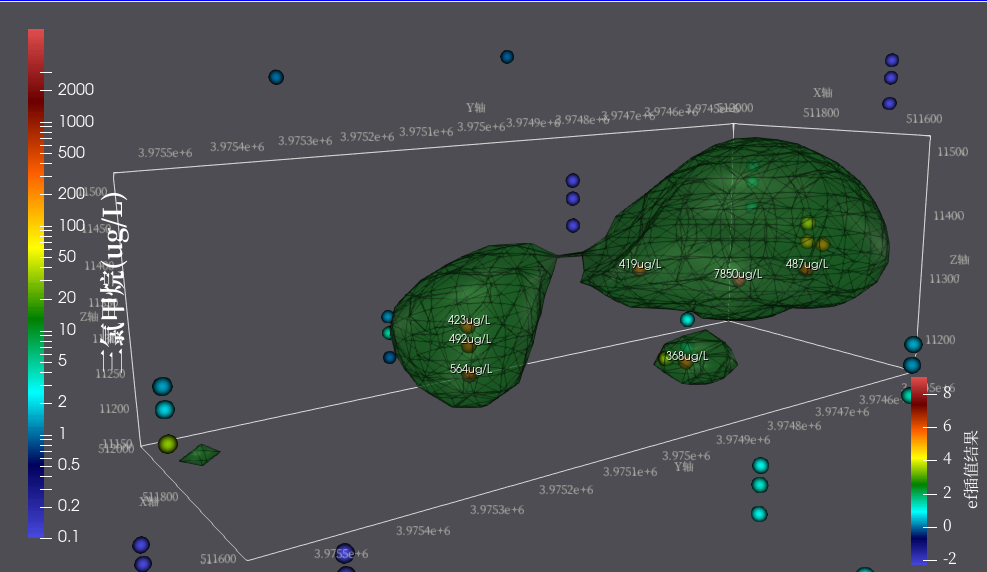

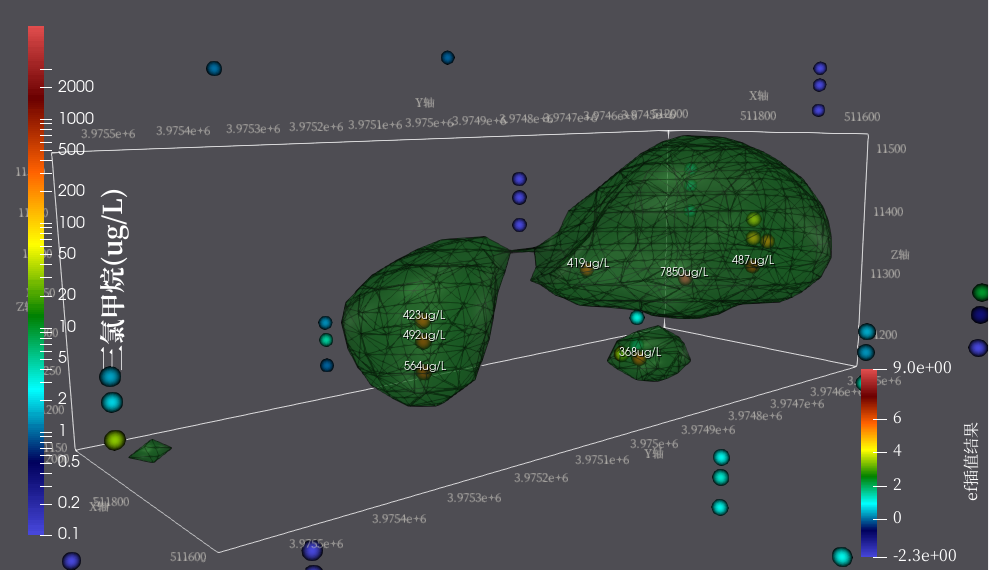

  4. 第四个输出图层为输出图层4：高浓度值标注-散点→文字标注1图层。对高浓度监测孔位浓度进行了文字标注。

图层管道介绍

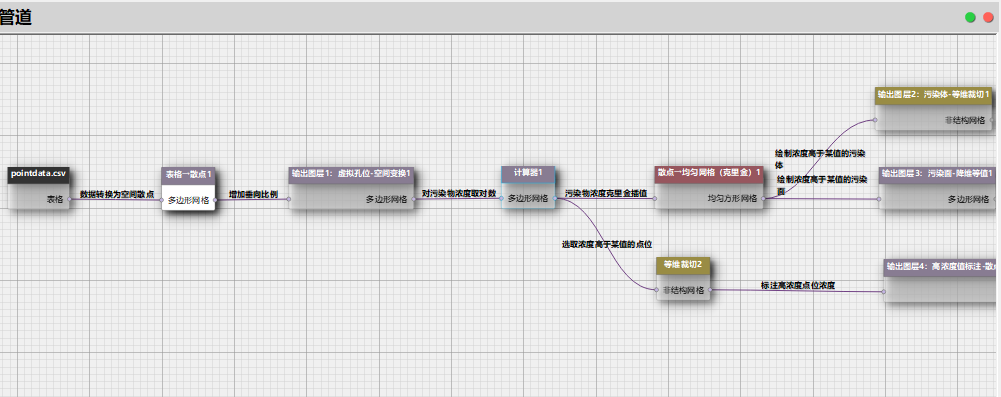

  1. 在管道面板中可以查看本模板的图层管道，如下图所示：

  2. 表格->散点1图层，使用工具箱->散点->表格->散点工具，将导入的监测孔位表格数据转换为三维散点数据。

  3. 输出图层1：监测孔位-空间变换1图层，监测孔位XY面范围远大于垂向范围，因此使用通用工具箱->空间拓扑->空间变换工具，对监测孔位进行垂向拉伸，Z方向缩放因子为100。

  4. 计算器1图层，由于三氯甲烷浓度数量级差距较大，因此使用通用工具箱->属性->计算器工具，计算三氯甲烷浓度对数用于后续模拟。

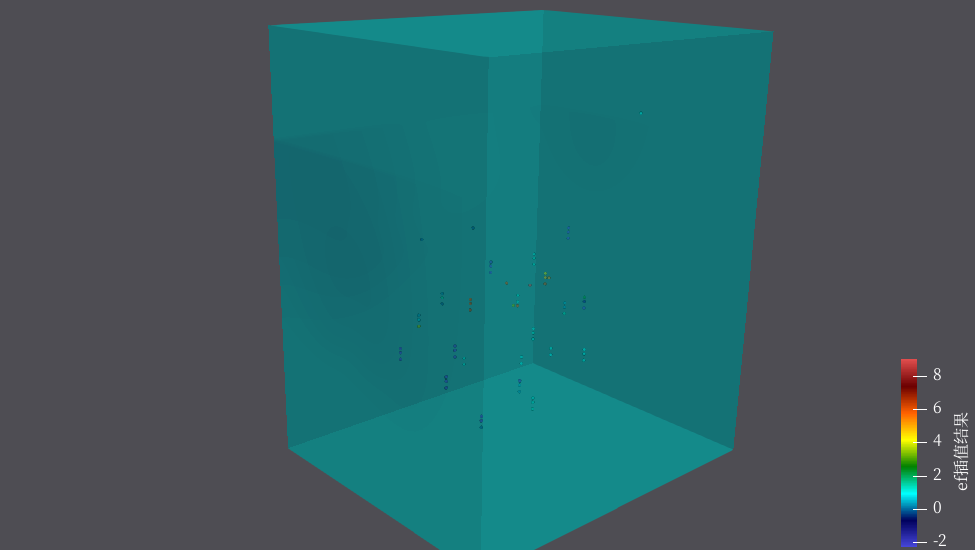

  5. 散点->均匀网格（克里金）1图层，使用通用工具箱->散点->散点->均匀网格（克里金）工具，基于监测孔位三氯甲烷浓度，使用克里金法插值区域内其他虚拟孔位浓度。

  6. 输出图层2：污染体-等维裁切1图层，使用通用工具箱->空间拓扑->等维裁切工具，设定裁切值为2.5，绘制高浓度区域（污染体）。

  7. 输出图层3：污染面-降维等值1图层，使用通用工具箱->地理地质->降维等值工具，设定等值面值为2.5，绘制高浓度区域表面（污染面）。

  8. 等维裁切2图层，使用等维裁切工具，将裁取三氯甲烷浓度高于300的监测孔位，为下一步的浓度标注提供标注点。

  9. 输出图层4：高浓度值标注-散点→文字标注1图层，使用通用工具箱->标注->散点->文字标注工具，为上一步中裁取的孔位添加浓度标注。
