虚拟孔位岩性插补

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

  1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。

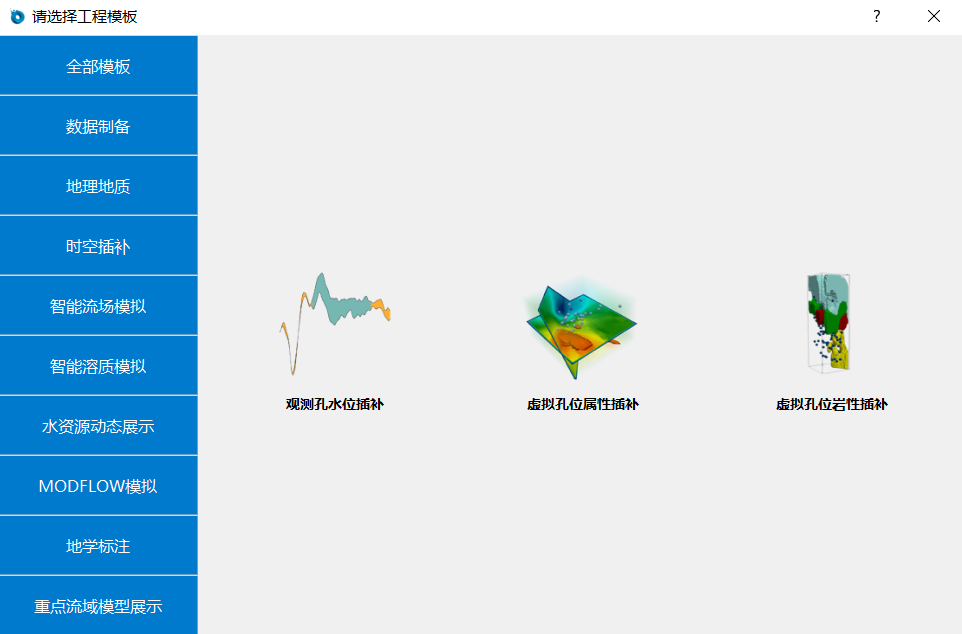

  2. 在界面中选择时空插补->虚拟孔位岩性插补工程模板，双击磁贴打开工程模板。

输入图层

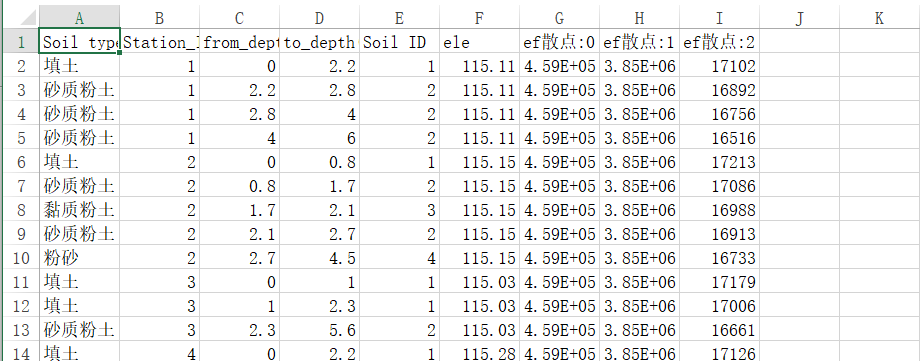

  1. 输入图层为data.csv图层，至少应包含钻孔点X坐标（ef散点:0）、Y坐标（ef散点:1）、Z坐标（ef散点:2）、岩性类型（Soil type）和岩性编号（Soil ID）。输入文件为csv格式，使用者可根据需求自行准备文件。由于钻孔点垂向间距较小，本输入文件的钻孔点坐标经过EnviFusion处理，使用空间变换工具，将Z方向垂向放大，获得新的散点坐标，用于虚拟孔位岩性插补和三维岩性模拟。

输出图层

  1. 第一个输出图层为表格->散点1图层。展示了钻孔点分布，并使用定类颜色展示了不同岩性的钻孔点。

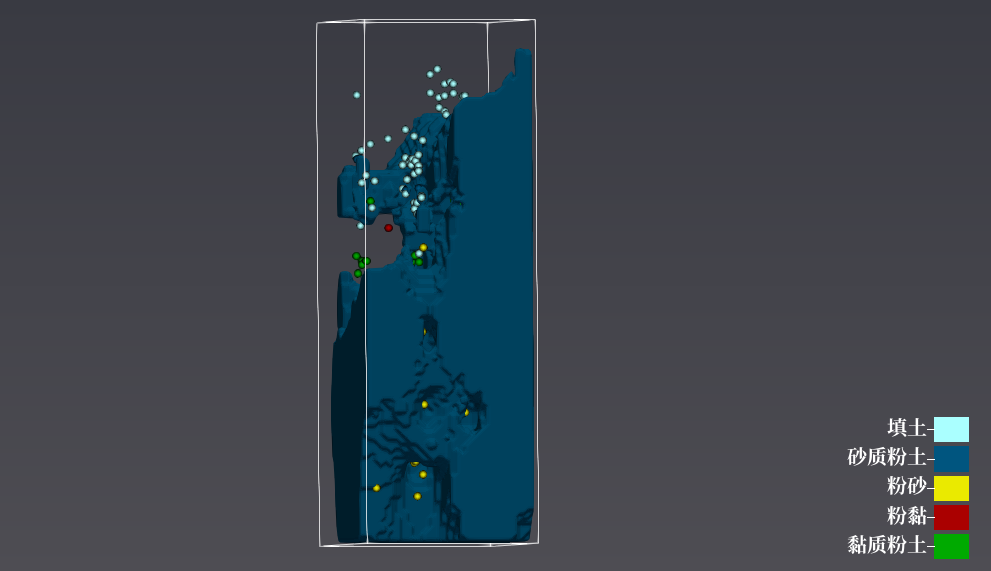

  2. 第二个输出图层为砂质粉土-曲面->曲面（加密平滑）1图层。为通过克里金插值和定类边界绘制得到的砂纸粉土岩体。

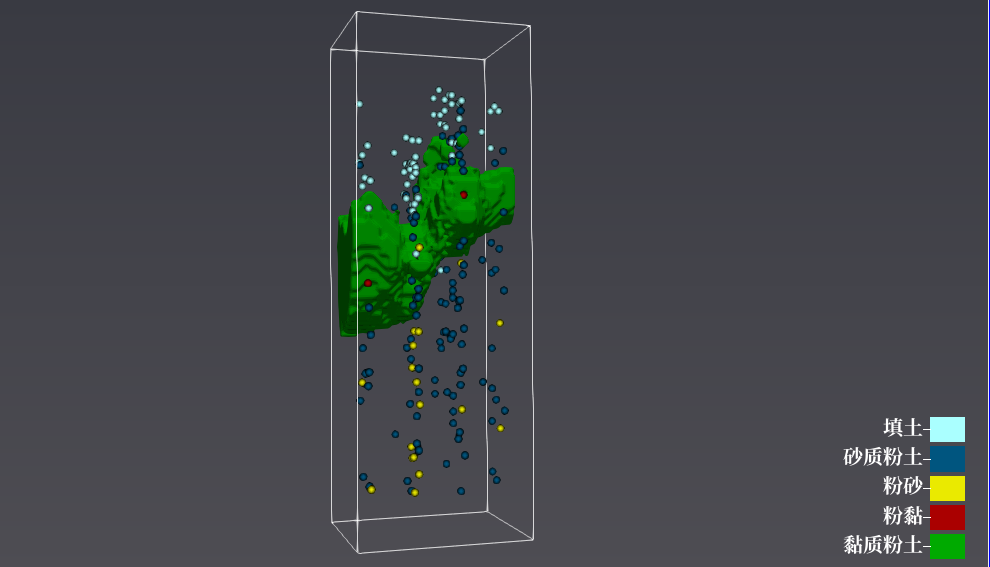

  3. 第三个输出图层为黏质粉土-曲面->曲面（加密平滑）2图层。为通过克里金插值和定类边界绘制得到的黏质粉土岩体。

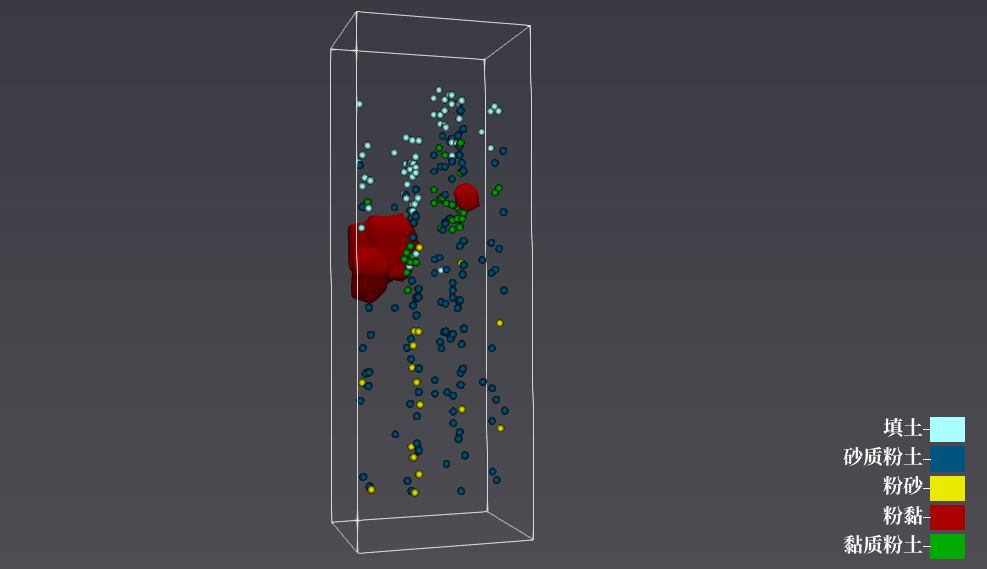

  4. 第四个输出图层为粉黏土-曲面->曲面（去锯齿平滑）1图层。为通过克里金插值和定类边界绘制得到的粉黏土岩体。

  5. 第五个输出图层为填土-曲面->曲面（加密平滑）3图层。为通过克里金插值和定类边界绘制得到的填土岩体。

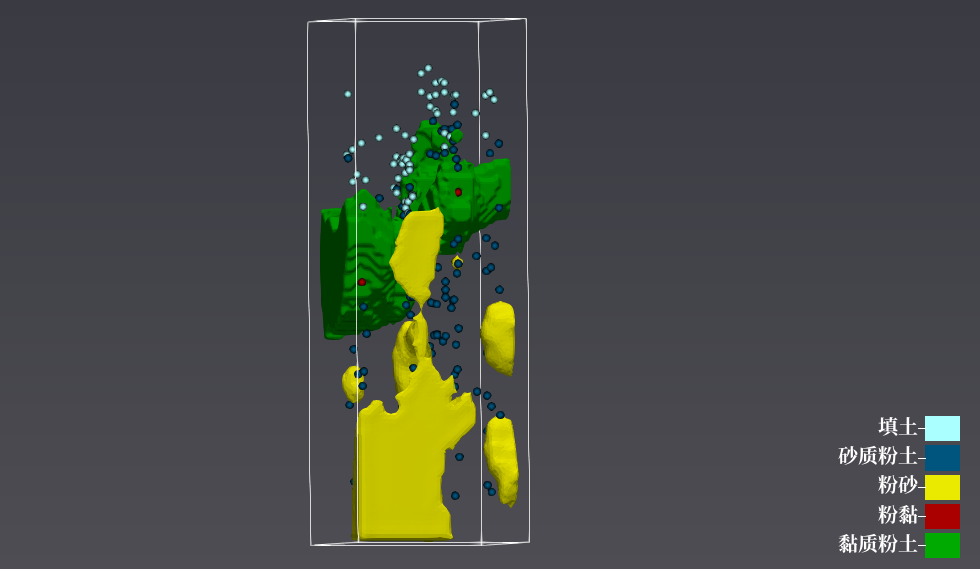

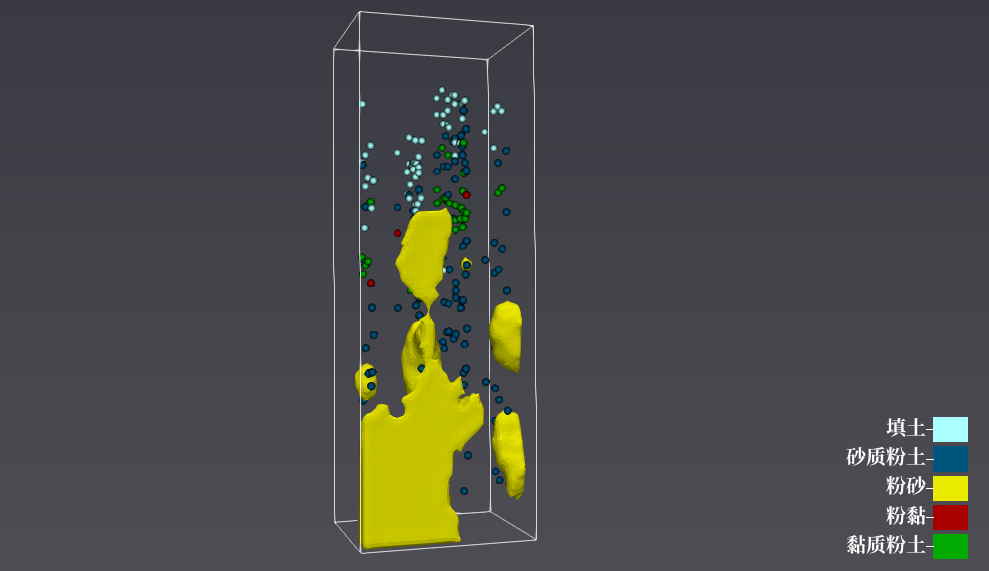

  6. 第六个输出图层为粉砂土-曲面->曲面（去锯齿平滑）2图层。为通过克里金插值和定类边界绘制得到的粉砂土岩体，该图层与之前四个岩体图层共同组成了三维地层模型。

图层管道介绍

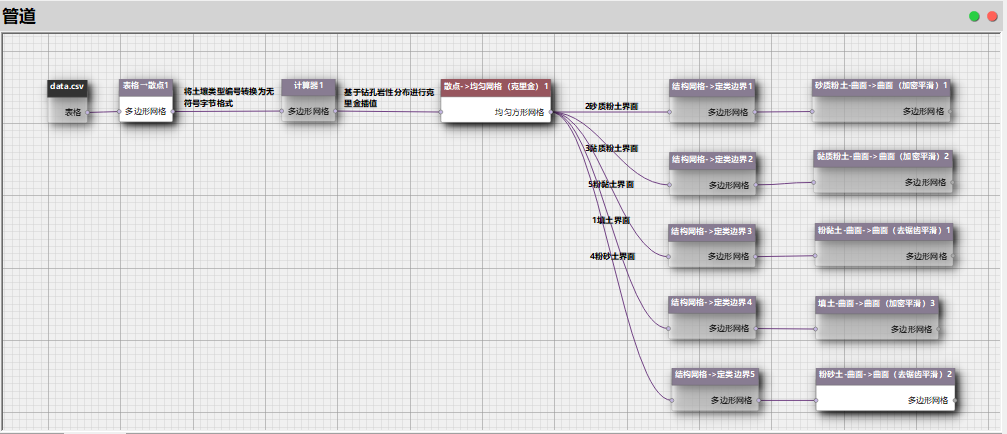

  1. 在管道面板中可以查看本模板的图层管道，如下图所示：

  2. 表格->散点1图层，使用工具箱->散点->表格->散点工具，将导入的包含钻孔点位和岩性数据的表格转换为三维散点数据，并使用定类颜色展示了不同岩性的钻孔点。

  3. 计算器1图层，使用通用工具箱->属性->计算器工具，将岩性编号（Soil ID）数据转换为无符号字节格式，用于之后的克里金插值。

  4. 散点->均匀网格（克里金）1图层，使用通用工具箱->散点->散点->均匀网格（克里金）工具，基于钻孔点岩性编号，使用克里金法插值区域内其他虚拟孔位岩性编号。

  5. 结构网格->定类边界1图层，使用通用工具箱->网格->结构网格->定类边界工具，找到岩性编号边界值为2的网格边界，生成砂质粉土岩体界面。

    之后的4个结构网格->定类边界图层，原理相似，根据边界值不同，绘制出不同岩性编号范围内的岩体。

  6. 砂质粉土-曲面->曲面（加密平滑）1图层，使用通用工具箱->曲面->曲面->曲面（加密平滑）工具，使砂质粉土岩体界面更加平滑。

    之后的曲面->曲面（平滑）图层，原理相似，将不同的岩体界面进行加密平滑或去锯齿平滑处理。
