数据网格化

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

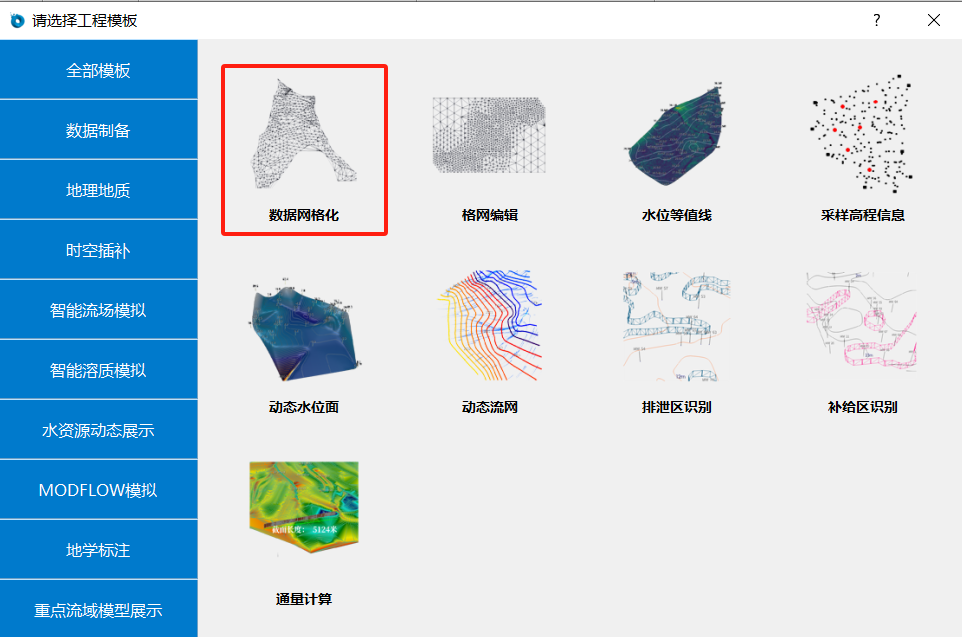

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。



2. 在界面中选择智能流场模拟->数据网格化工程模板，双击磁贴打开工程模板。



输入图层

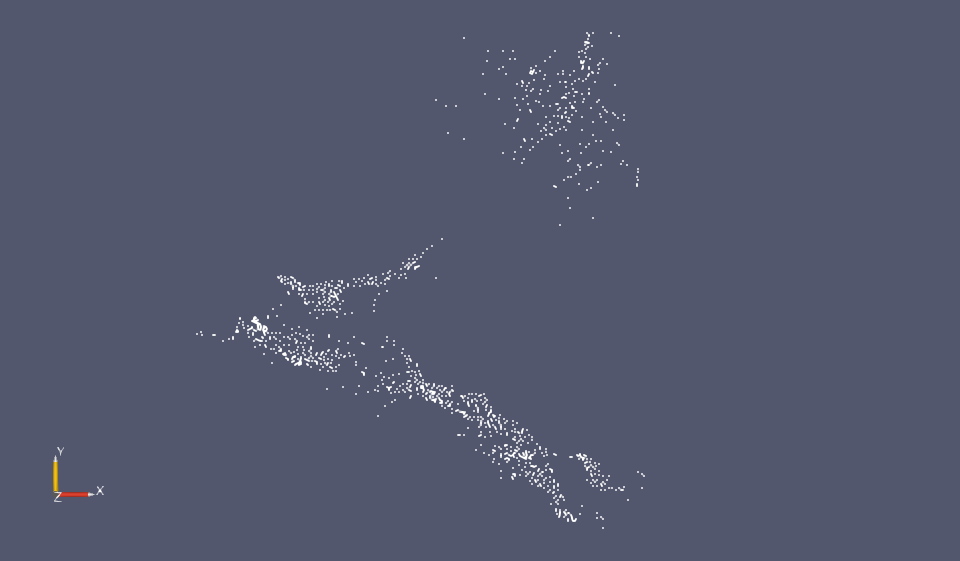

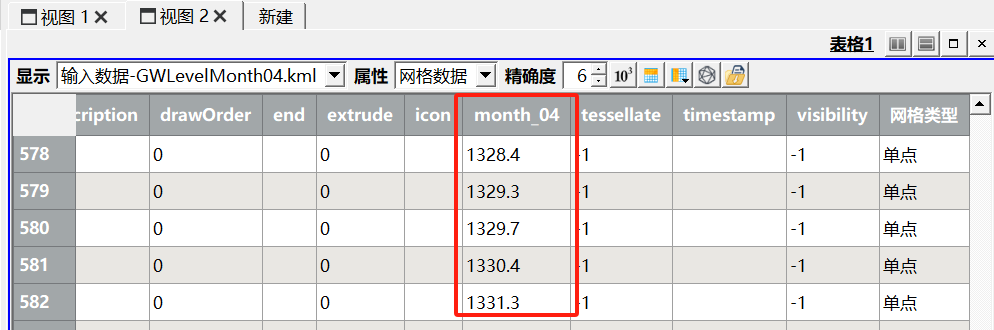

1. 本模板的输入图层为输入数据-GWLevelMonth04.kml图层，为研究区域的地下水监测数据，需要至少包含监测点XY坐标、地下水监测水位数据。输入文件为kml格式文件，坐标信息和水位信息分别储存在散点数据和网格数据中。导入的监测点位如下图所示：







输出图层

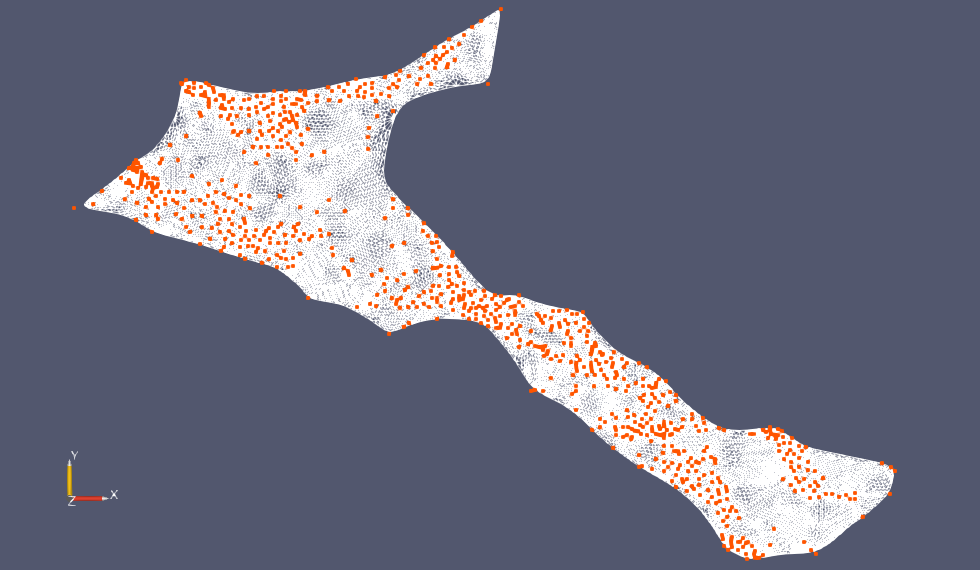

1. 本模板的输出图层为输出图层-曲面加密1图层。通过德劳内三角剖分和网格加密，生成地下水监测网格。



图层管道介绍

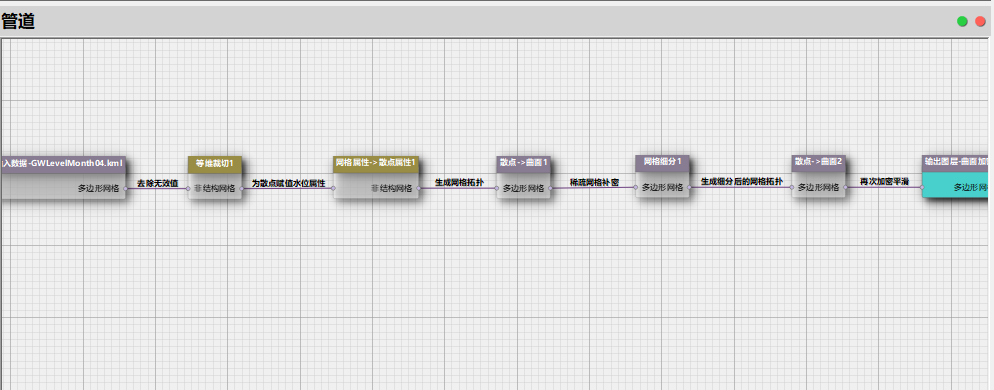

1. 在管道面板中可以查看本模板的图层管道，如下图所示：

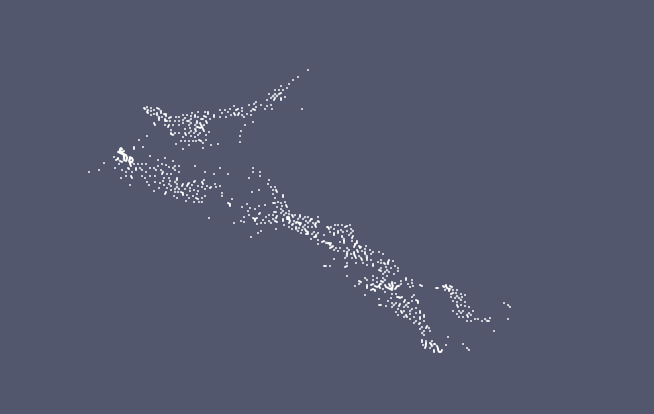

2. 等维裁切1图层，使用工具箱->空间拓扑->等维裁切工具，通过裁切值0将水位为-999的无效监测点裁去。



3. 网格属性->散点属性1图层，使用工具箱->属性->网格属性->散点属性工具，将位于网格数据中的水位值转为散点数据。

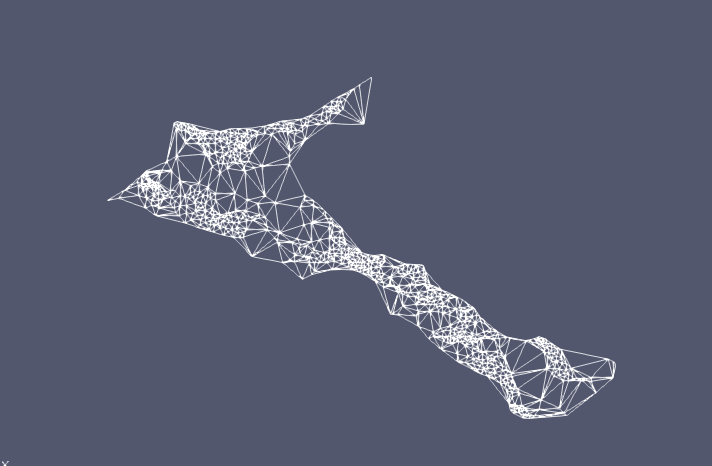

4. 散点->曲面1图层，使用工具箱->散点->散点->曲面（三角化）工具，基于监测点散点进行三角剖分形成曲面。



5. 网格细分1图层，使用工具箱->曲面->曲面->曲面（网格细分）工具，将稀疏不一致的网络进行自适性加密，将稀疏的网格部分进行加密。

6. 散点->曲面2图层，网格细分图层的三角形不符合德劳内三角剖分算法，再次使用散点->曲面（三角化）工具，对细分生成的散点重新进行三角剖分。

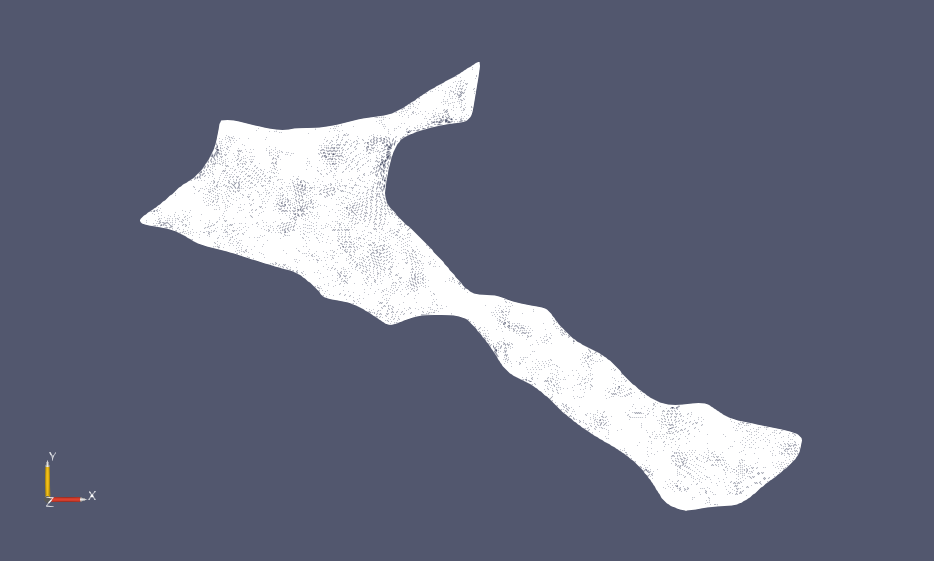

7. 网格加密1图层， 为使地下水监测网络的网格更加平滑，使用工具箱->曲面->曲面->曲面（加密平滑）工具，对网格进行整体加密，加密倍率为2。
