水位等值线

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

  1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。

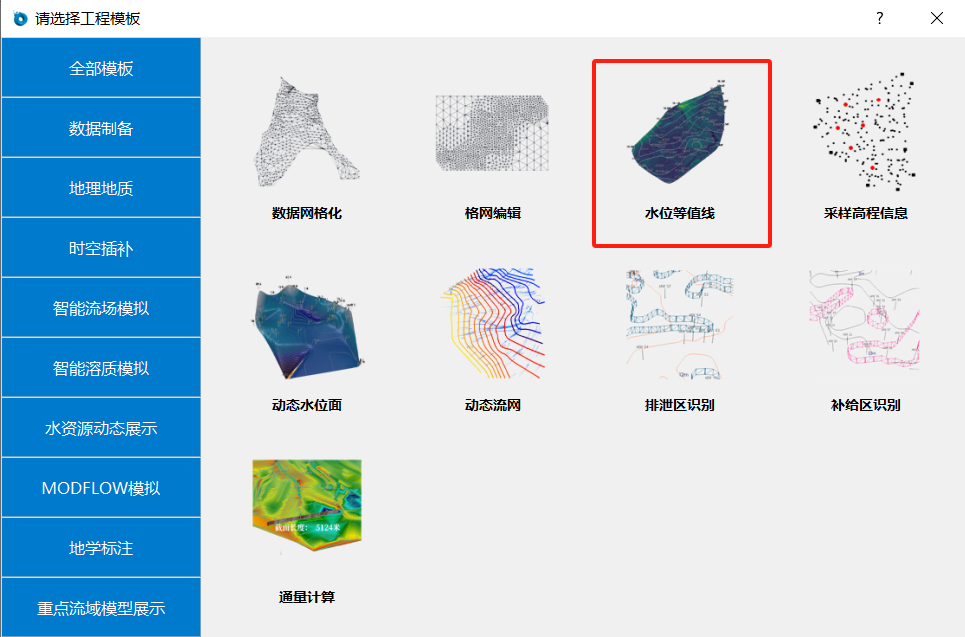

  2. 在界面中选择智能流场模拟->水位等值线工程模板，双击磁贴打开工程模板。

输入图层

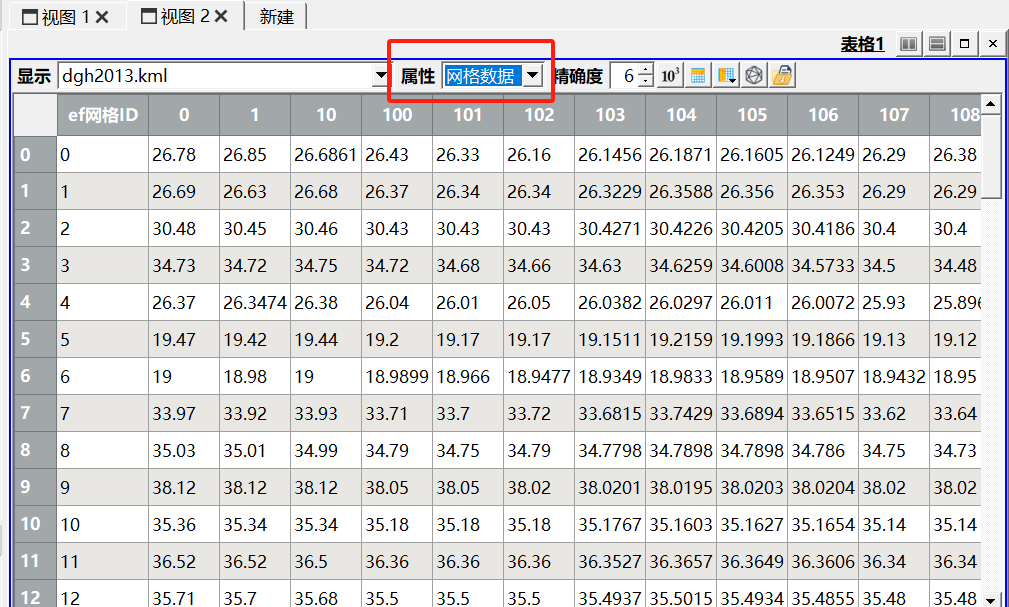

  1. 第一个输入图层为dgh2013.kml图层。为联机资源中下载的研究区内2013年逐日的水位数据，格式为kml。点击视图2查看输入图层的数据表格，水位数据在网格数据中。每行为一个监测站点，0-365列为每天各站点的水位数据。

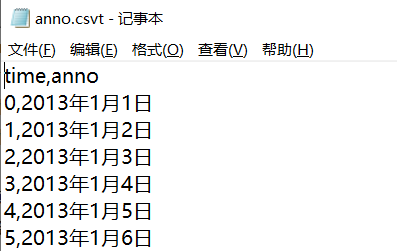

  2. 第二个输入图层为anno.csvt图层，包含时间和标注信息，为工程模板提供时间标注信息。该文件为csvt格式，是带有时间信息的文本文件，输入EnviFusion后需要在该图层属性面板数据子面板中设置时间字段属性。使用者可将标注文件保存为csv格式文件后，再将文件扩展名改为csvt后使用。

输出图层

  1. 第一个输出图层为输出1：水位面-标量扭曲1图层。展示了三维地下水面。点击动画播放工具中的播放按钮，可查看水位面随时间变化动态。

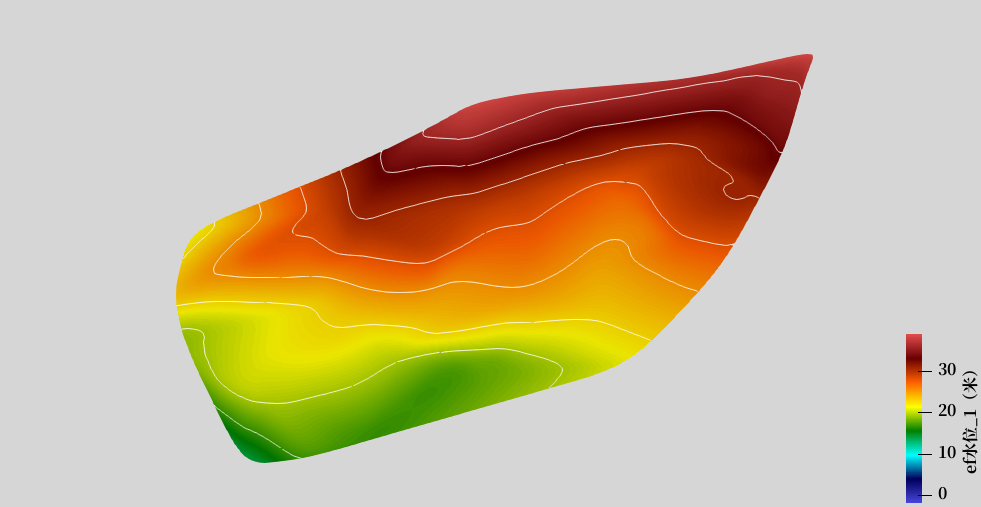

  2. 第二个输出图层为输出2：水位等值线-降维等值1图层，该图层展示了地下水等水位线。

  3. 第三个输出图层为输出3：标注提示线-快速井管1图层。展示了监测点的水位标注提示线。

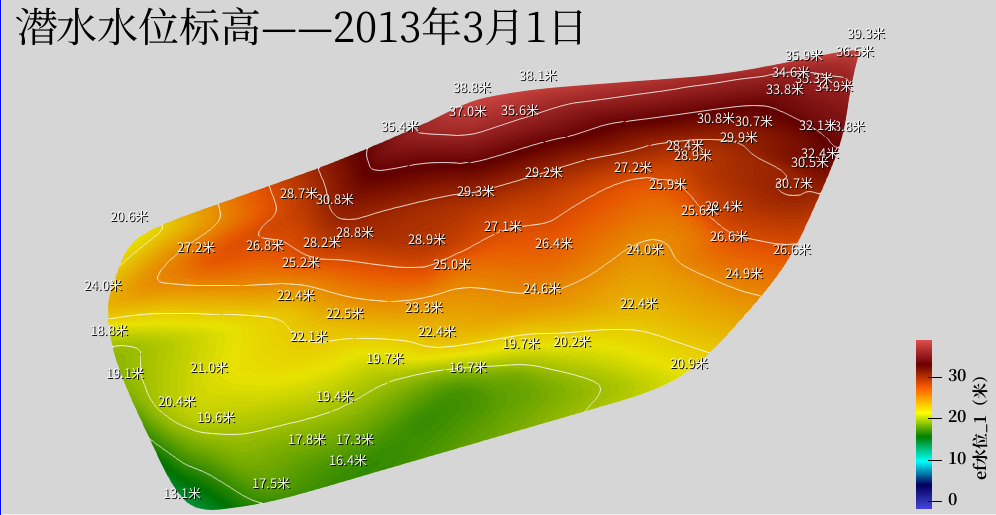

  4. 第四个输出图层为输出4：水位标高标注-散点->文字标注1图层。展示了监测点的水位标注。

  5. 第五个输出图层为输出5：时间标注-属性标注1图层。展示模板时间标注。

图层管道介绍

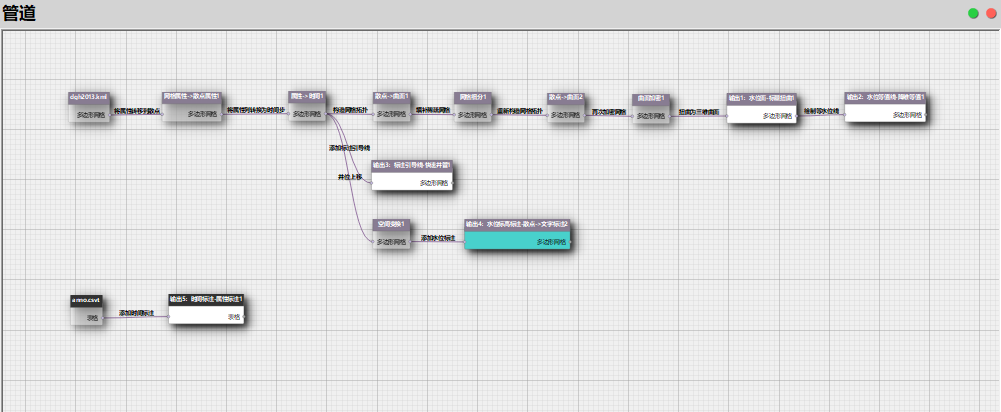

  1. 在管道面板中可以查看本模板的图层管道，如下图所示：

  2. 网格属性->散点属性1图层，将网格数据中的水位数据转移到散点数据中，用于之后的水位面构建和水位标注。

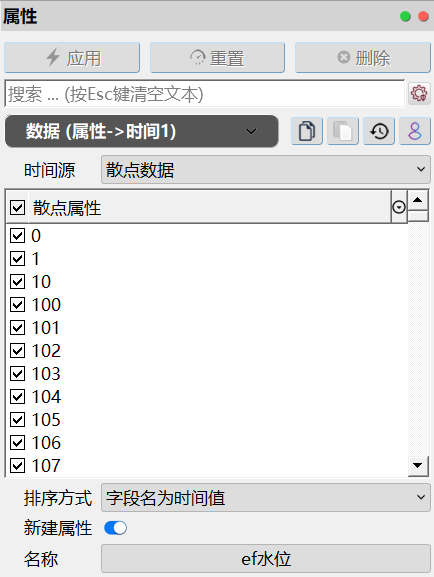

  3. 属性->时间1图层，使用通用工具箱->时间->属性->时间工具，提取上一图层中的0-365属性列，将其命名为ef水位，每一列为一个时间点，为工程模板设定时间信息。可点击动画播放工具中的播放按钮，查看工程模板的动态变化。

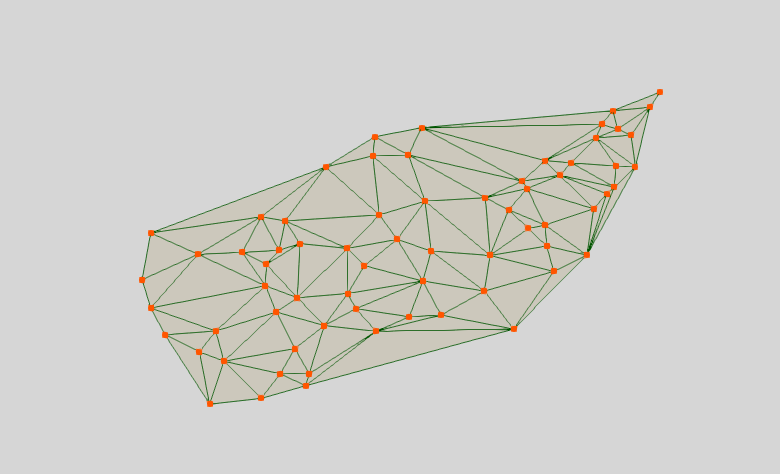

  4. 散点->曲面（三角化）1图层，使用工具箱->散点->散点->曲面（三角化）工具，基于地下水监测点分布，根据德劳内三角剖分算法构建三角网格。

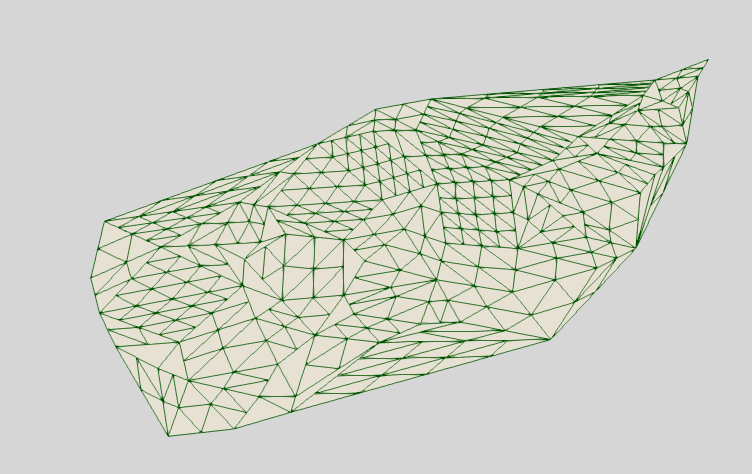

  5. 曲面->曲面（网格细分）1图层，将稀疏不一致的网络进行自适性加密，将稀疏的网格部分进行加密。

  6. 散点->曲面（三角化）2图层，网格细分图层的三角形不符合德劳内三角剖分算法，对细分生成的散点重新进行三角剖分。

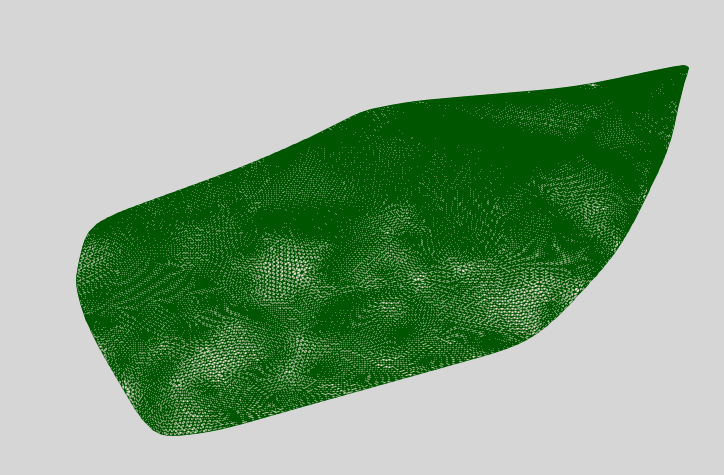

  7. 曲面→曲面（加密平滑）1图层， 为使地下水监测网络的网格更加平滑，使用曲面->曲面（加密平滑）工具，对网格进行整体加密，加密倍率为3。

  8. 输出1：水位面-标量扭曲1图层。垂向拉伸地下水位面，拉伸的缩放因子为0.0001。

  9. 输出2：水位等值线-降维等值1图层。使用通用工具箱->地理地质->降维等值工具，基于等水位面绘制等水位线。在该图层属性面板数据子面板中对等值线数值进行设定。本模板中使用快速等值，间隔步数为10的等值线绘制。如需自定义等值线，可关闭快速等值选项对数值进行设定。

  10. 输出3：标注提示线-快速井管1图层。使用工具箱->地理地质->快速井管工具，对表示地下水监测点的散点拉伸变为线段，形成标注提示线。

  11. 空间变换1图层，将属性->时间1图层中的散点进行Z方向的空间变换，上移到提示线上端。

  12. 输出4：水位标高标注-散点->文字标注1图层。使用工具箱->标注->散点->文字标注工具，将ef水位_1属性设为标注数列，为监测点进行文字标注。

  13. 输出5：时间标注-属性标注1图层，使用工具箱->标注->标注属性工具，使用anno.csvt文件中的anno数列作为标注数列名称，为365个时间点标注年月日信息。
