排泄区识别

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。
在界面中选择智能流场模拟->排泄区识别工程模板，双击磁贴打开工程模板。

输入图层

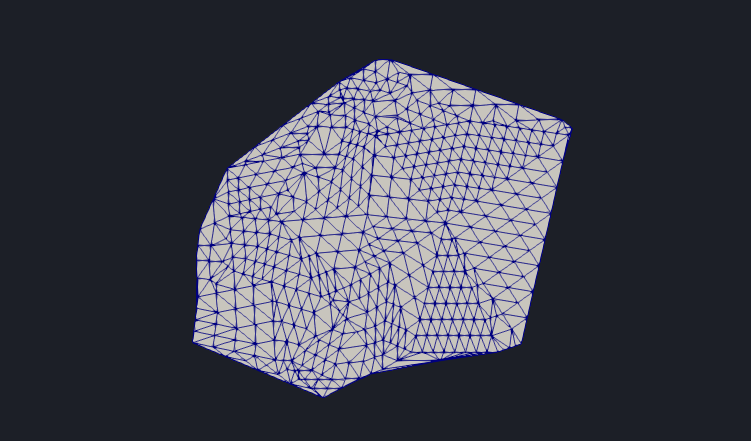

第一个输入图层为输入2-补齐后水位网格.efd图层，为水位监测点构建的自组织流场网格。该文件为efd格式，是基于研究区域的地下水位监测数据，通过EnviFusion补齐水位、三角化和网格细分后的图层文件，具体网格构建过程请参考工程模板——数据网格化。
第二个输入图层为输入3-在线高程资源-DEM-10.tiff图层，为联机资源中现在的DEM高程数据，文件格式位tiff。

输出图层

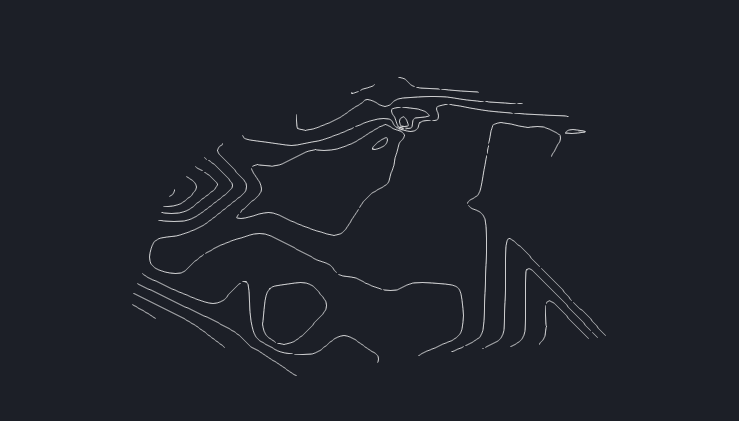

第一个输出图层为输出1：等水位线-降维等值1图层。展示地下水等水位线。

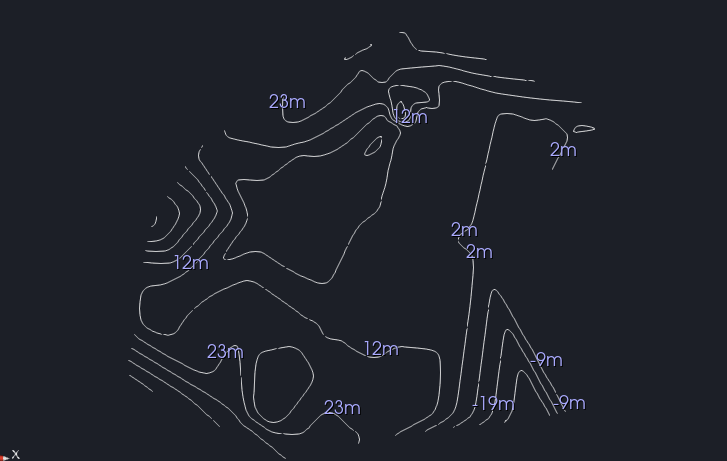

第二个输出图层为输出2：等水位线标注-散点->文字标注1图层。展示等水位线标注。

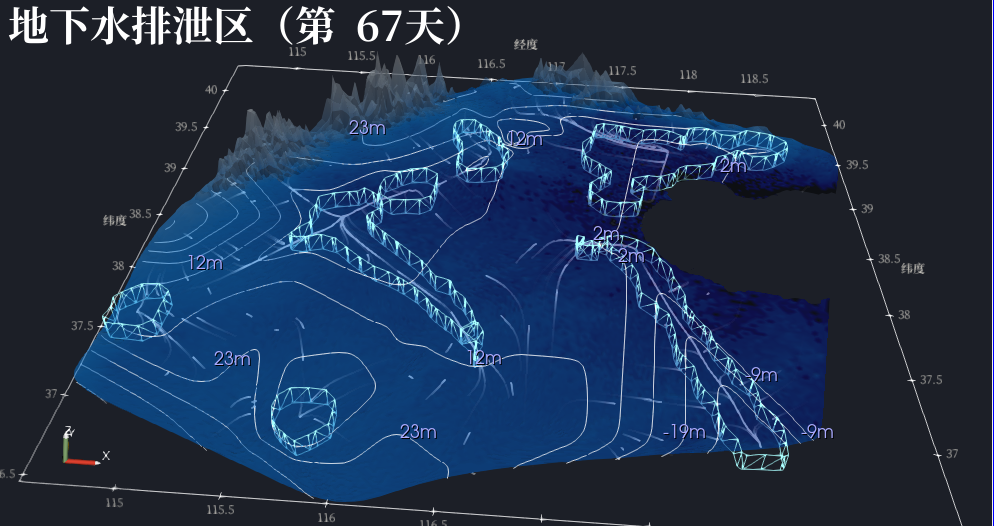

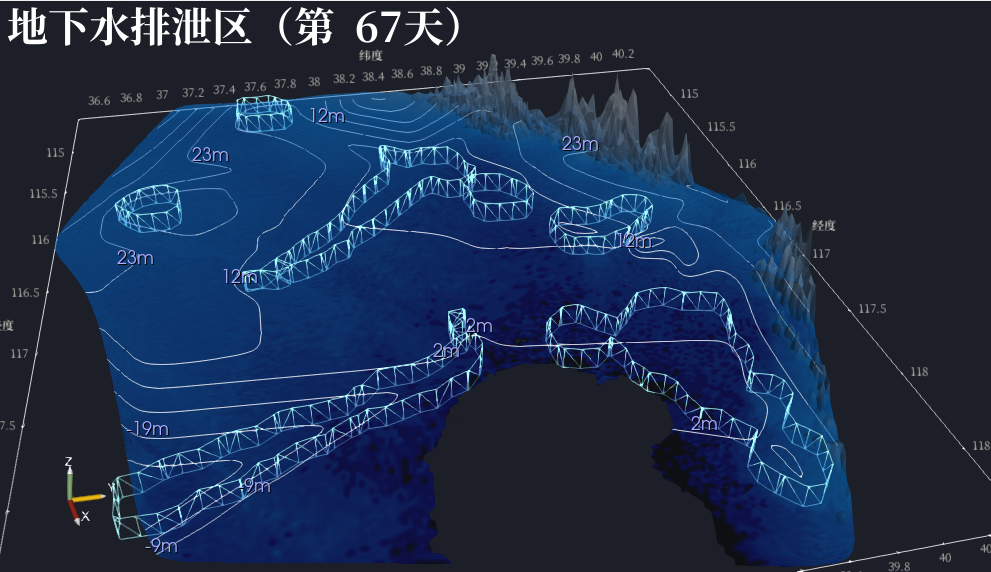

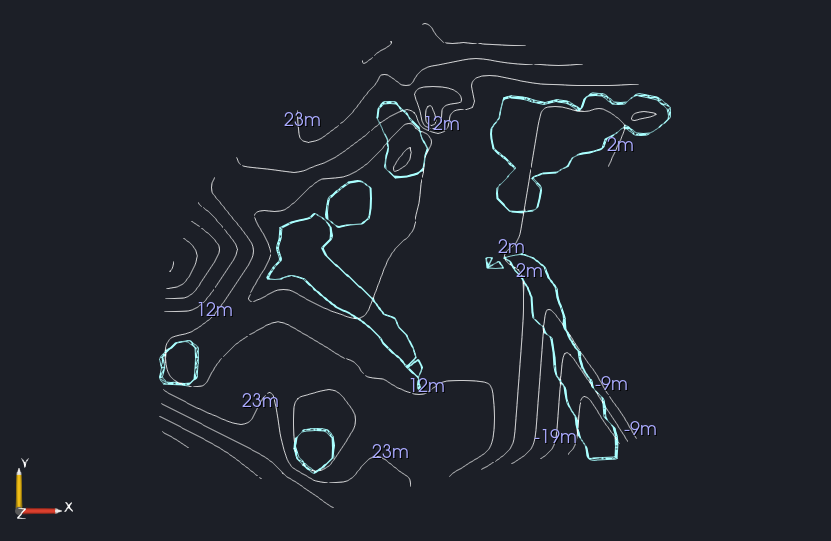

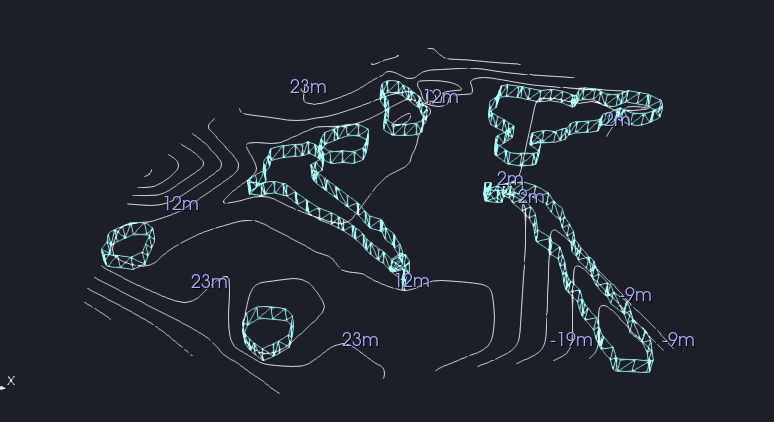

第三个输出图层为输出3：地下水排泄区-降维等值2图层。展示研究区地下水排泄区分布，蓝色围栏中的区域为排泄区。

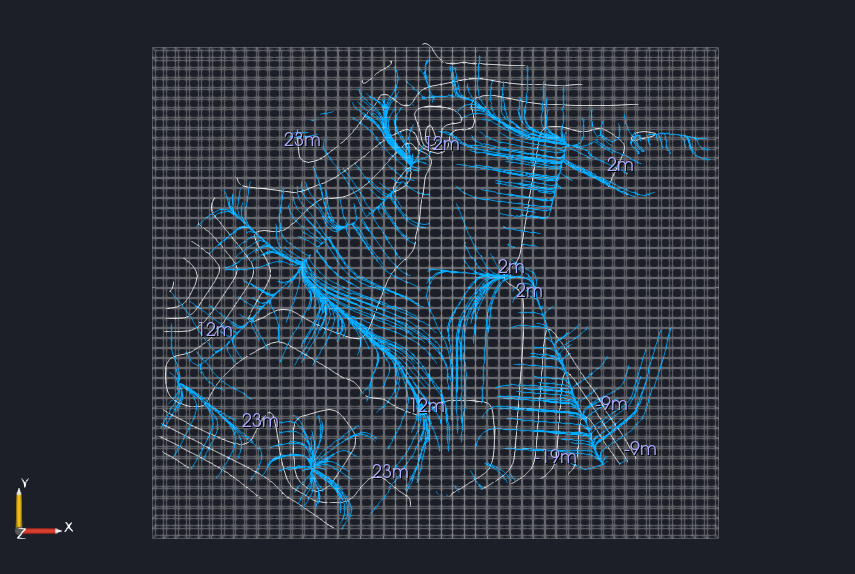

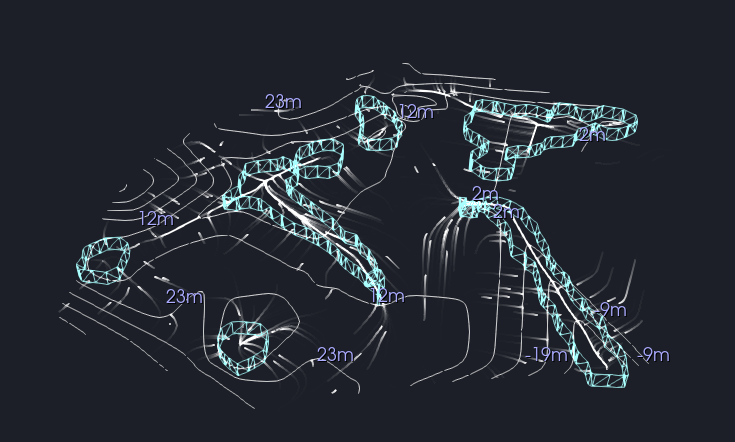

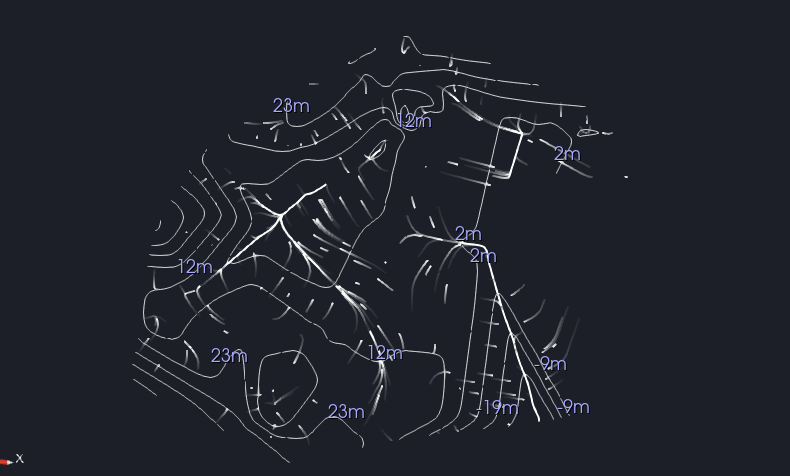

第四个输出图层为输出4：地下水流线-属性计算器2图层。展示地下水动态流线。

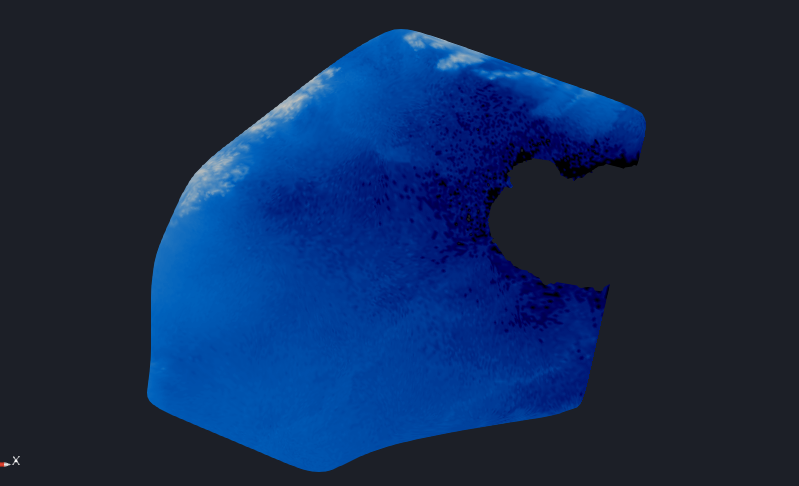

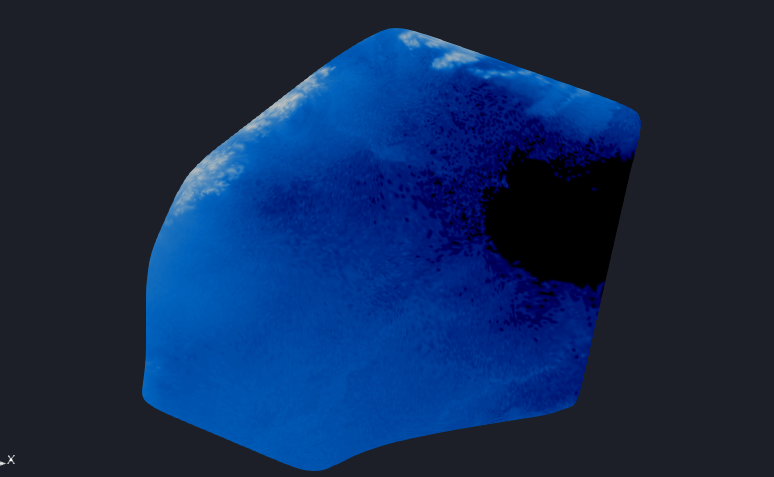

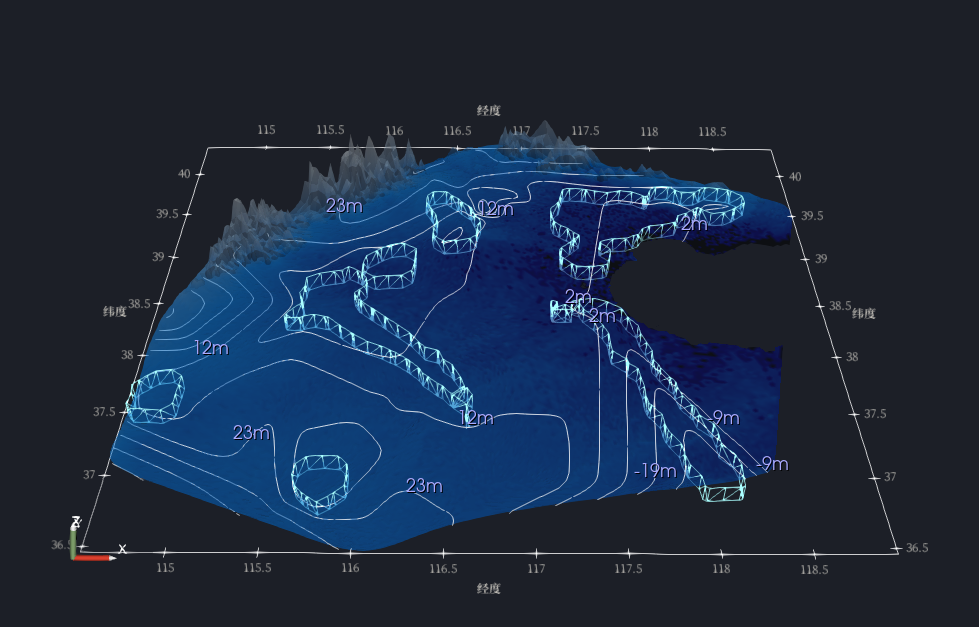

第五个输出图层为输出5：DEM底图-标量扭曲1图层。展示研究区三维地形模型。
第一个输出图层为输出6：时间标注1图层。展示工程模板的时间标注。

图层管道介绍

在管道面板中可以查看本模板的图层管道，如下图所示：
曲面加密1图层，为使地下水监测网络的网格更加平滑，使用曲面->曲面（加密平滑）工具，对网格进行整体加密，加密倍率为3.
资源图像->DEM1图层，使用地学评估->资源图像->资源图像->DEM工具，提取联机资源中下载的DEM高程数据。
提取多边形1图层，使用工具箱->图层->提取多边形工具，将资源图像->DEM1图层中的均匀方向网格数据变为多边形数据，用于下一步的高程采样。
采样1图层，使用工具箱->属性->采样工具，将提取多边形1图层作为数据源，将曲面加密1图层作为采样体，为地下水自组织流场网格采样高程数据。
等维裁切1图层，使用工具箱->空间拓扑->等维裁切工具，将高程低于-1的区域裁去。
提取多边形2图层，将等维裁切1图层中的非结构网格数据变为多边形数据，用于下一步的等水位线计算和水力梯度计算。
输出1：等水位线-降维等值1图层，使用工具箱->地理地质->降维等值工具，绘制地下水水位等值线，等值线数量为10条。
散点稀释1图层，使用工具箱->散点->散点->散点（子集）工具，计算降维等值1图层中的等水位线的散点子集，采样间隔为2，为下一步的等值线标注提供标注点。
输出2：等水位线标注-散点->文字标注1图层，使用工具箱->标注->散点->文字标注工具，对水位等值线上的部分散点进行文字标注，标注内容为水位值。
属性梯度1图层，使用数值模拟->自组织流场->势场->梯度工具，基于提取多边形2图层中的水位分布，计算水力梯度，为下一步的流线模拟提供梯度场。
输出4：地下水流线-属性计算器2图层，使用工具箱->属性->计算器工具，将属性梯度1图层中计算所得的梯度值（ef梯度）进行标准化处理。并将该图层的渲染方式改为矢量流线，查看区域内地下水动态流线。
散点稀释2图层，使用散点->散点（子集）工具，计算曲面加密1图层中的自组织流场网格散点子集，采样间隔为2，为下一步绘制流场流线提供流线起始点。
向量->流线1图层，使用数值模拟->自组织流场->向量->流线工具，将属性梯度1图层作为向量场，将散点稀释2图层作为粒子源，绘制研究区地下水流线，流线追踪方向向前为向着水位底的区域（排泄区）流动，向后为向着水位高的区域（补给区）流动。
散点密度1图层，使用工具箱->散点->散点->均匀网格（密度）工具，生成均匀网格，计算流线上的散点在均匀网格中的密度，为下一步绘制排泄区提供数据基础。
属性计算器1图层。由于不同网格中散点密度数量级差距较大，因此使用计算器工具，将散点密度进行对数处理。
输出3：地下水排泄区-降维等值2图层，对取对数后的流线散点密度进行降维等值，形成值为14的等值面，等值面中包围的区域即为区域地下水排泄区。
输出5：DEM底图-标量扭曲1图层，使用工具箱->空间拓扑->标量扭曲工具，基于属性梯度1图层中的高程信息（ef高程）进行垂向拉伸，构建三维地形底图，缩放因子为0.0005。
输出6：时间标注1图层，使用工具箱->标注->时间->标注工具，为工程模板标注时间信息。
