采样高程信息

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。



2. 在界面中选择智能流场模拟->采样高程信息工程模板，双击磁贴打开工程模板。



输入图层

1. 第一个输入图层为输入1-水位数据-GWLevelMonth04.kml图层。为联机资源中下载的研究区内某日水位数据，格式为kml。点击视图2查看输入图层的数据表格，水位数据在网格数据中，为month_04列。

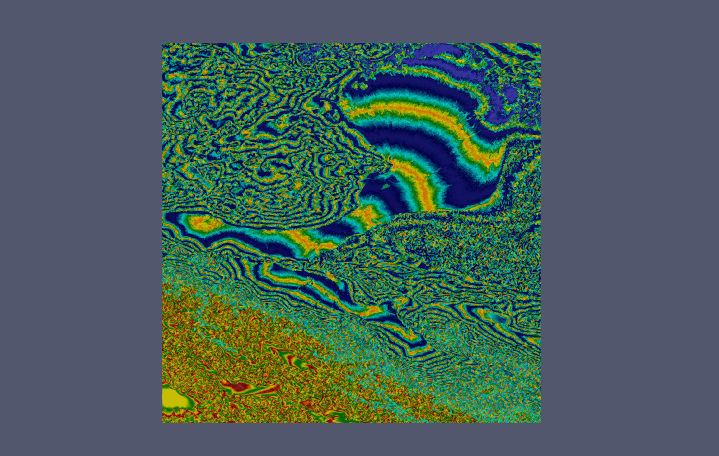

2. 第二个输入图层为输入2-DEM高程信息-DEM-08.tiff图层，为联机资源中下载的DEM高程信息，为tiff格式。



输出图层

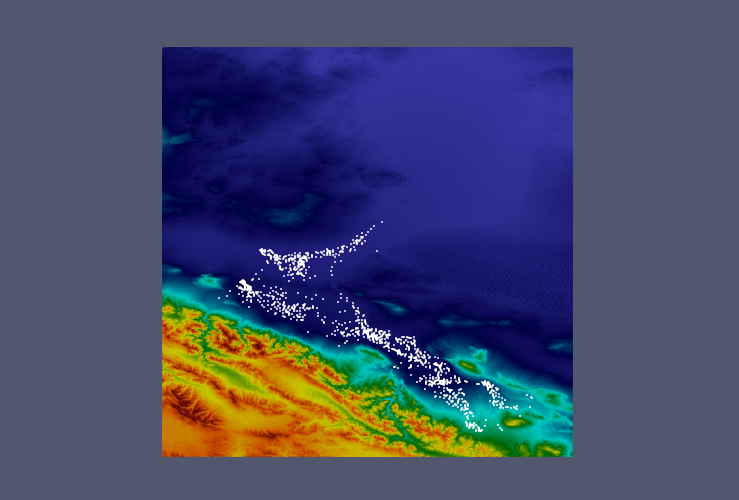

1. 输出图层为采样1图层，在该图层中同时包含了地下水位（month_04）和DEM高程数据（ef高程）属性。该结果可用于进行三维地形和地下水动态追踪等模拟。



图层管道介绍

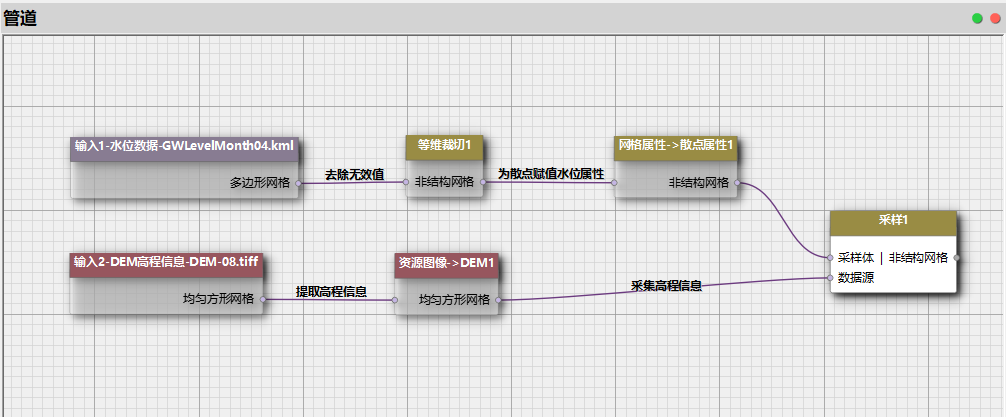

1. 在管道面板中可以查看本模板的图层管道，如下图所示：



2. 等维裁切1图层，通过设置水位裁切值等于0，将水位监测值为-999的监测点删除。



3. 网格属性->散点属性1图层，使用工具箱->属性->网格属性->散点属性工具，将网格数据中的水位数据转移到散点数据中，用于之后的高程采样。

4. 资源图像->DEM1图层，使用地学评估->资源图像->资源图像->DEM工具，提取联机资源中下载的DEM高程数据。



5. 采样1图层，使用工具箱->属性->采样工具，将资源图像->DEM1图层作为数据源，将网格属性->散点属性1图层作为采样体，采样高程数据，得到包含两个属性的散点。
