动态流网

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

  1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。

  2. 在界面中选择智能流场模拟->动态流网工程模板，双击磁贴打开工程模板。

输入图层

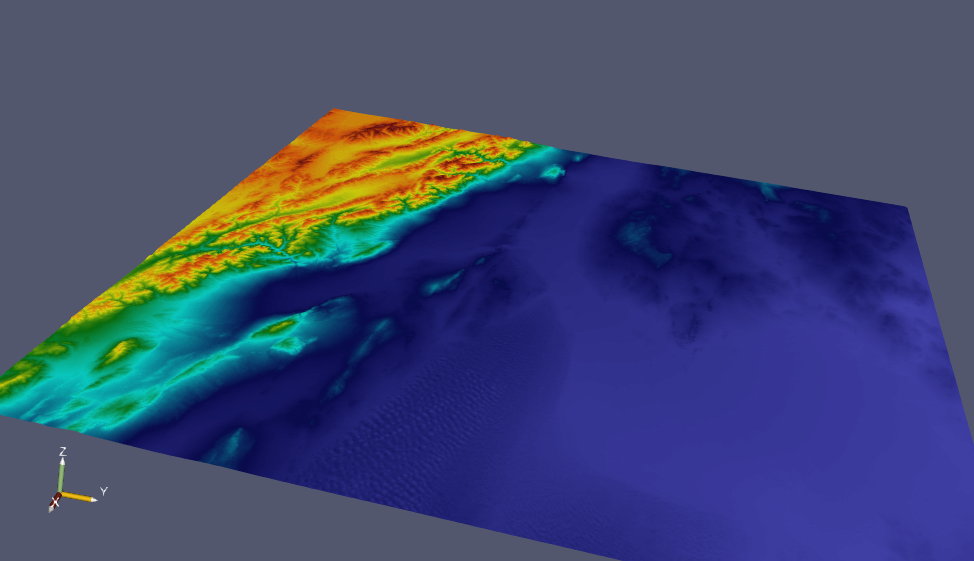

  1. 第一个输入图层为输入1-三维地形模型.efd图层，为直接导入的研究区三维地形模型。该文件为efd格式，是基于研究区域的DEM高程数据，通过EnviFusion创建完成的三维地形模型图层文件，具体模拟过程请参考工程模板——三维地形模型。

  2. 第二个输入图层为输入2-采样高程后的监测点Month04.efd图层，为采样高程数据的二维地下水位监测点。该文件为efd格式，为EnviFusion的图层文件，具体采样过程请参考工程模板——采样高程信息。

输出图层

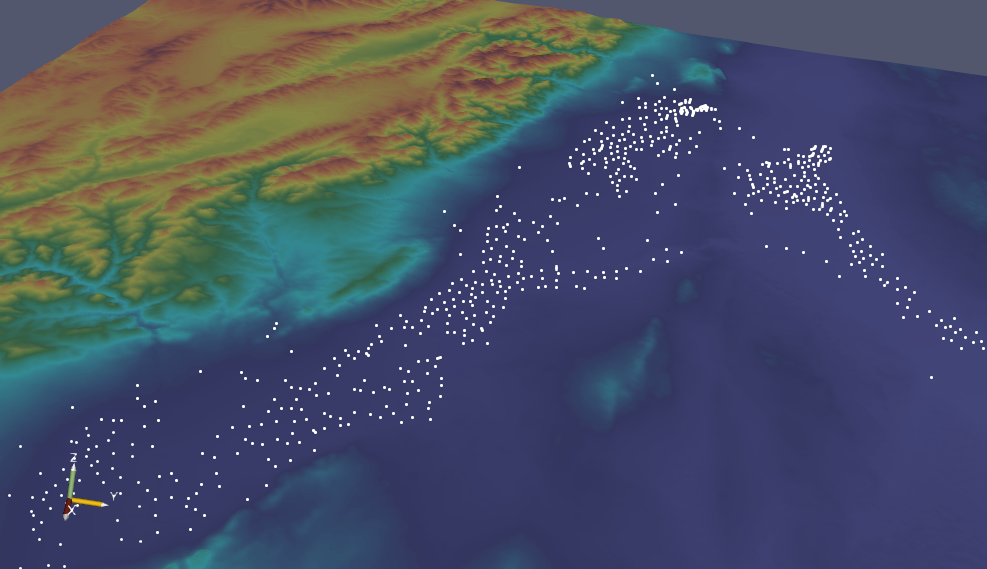

  1. 第一个输出图层为输出1-监测井位-标量扭曲2图层。展示三维分布的地下水监测点。

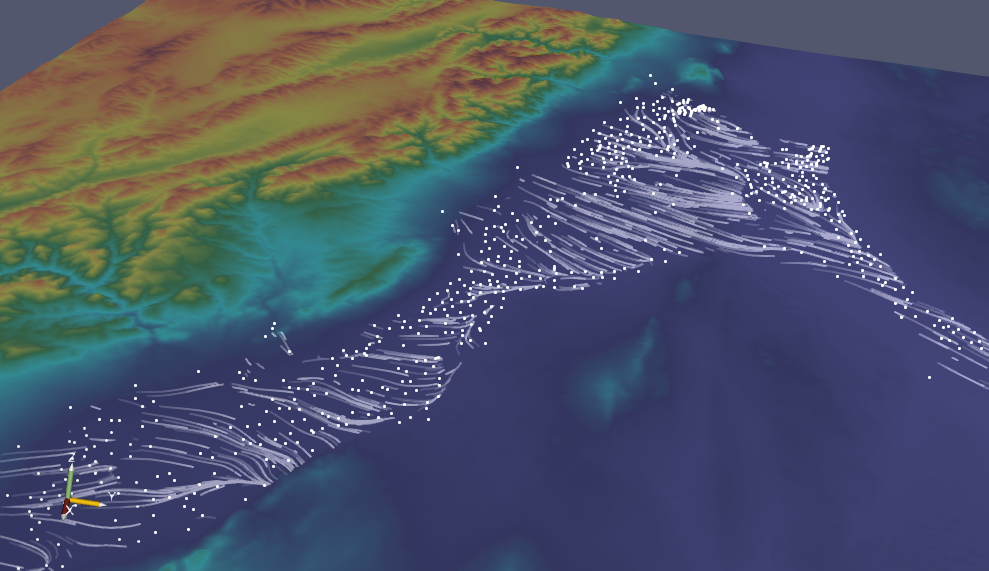

  2. 第二个输出图层为输出2-地下水流线-属性计算器2图层。使用矢量流线渲染方式，展示了研究区内的地下水流线。

  3. 第三个输出图层为输出3-水位等值线-降维等值1图层。展示研究区内的地下水水位等值线分布。

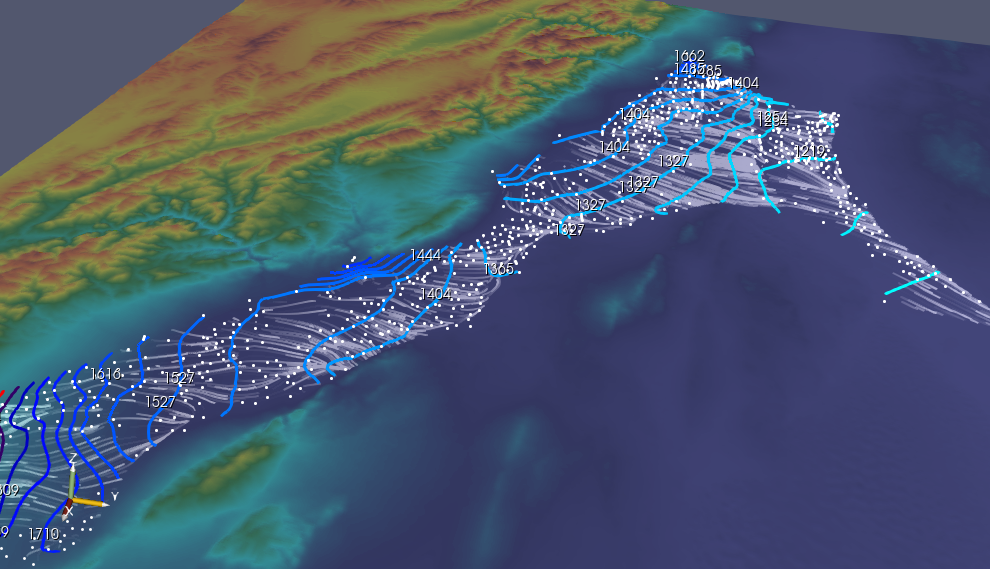

  4. 第四个输出图层为输出4-水位等值线标注-散点->文字标注1图层。展示地下水水位等值线标注。

图层管道介绍

  1. 在管道面板中可以查看本模板的图层管道，如下图所示：

  2. 散点->曲面1图层，使用工具箱->散点->散点->曲面（三角化）工具，基于地下水监测点分布，根据德劳内三角剖分算法构建三角网格。

  3. 网格细分1图层，使用工具箱->曲面->曲面->曲面（网格细分）工具，将稀疏不一致的网络进行自适性加密，将稀疏的网格部分进行加密。

  4. 散点->曲面2图层，网格细分图层的三角形不符合德劳内三角剖分算法，再次使用使用工具箱->散点->散点->曲面（三角化）工具，对细分生成的散点重新进行三角剖分。

  5. 曲面加密1图层， 为使地下水监测网络的网格更加平滑，使用曲面->曲面（加密平滑）工具，对网格进行整体加密，加密倍率为2。

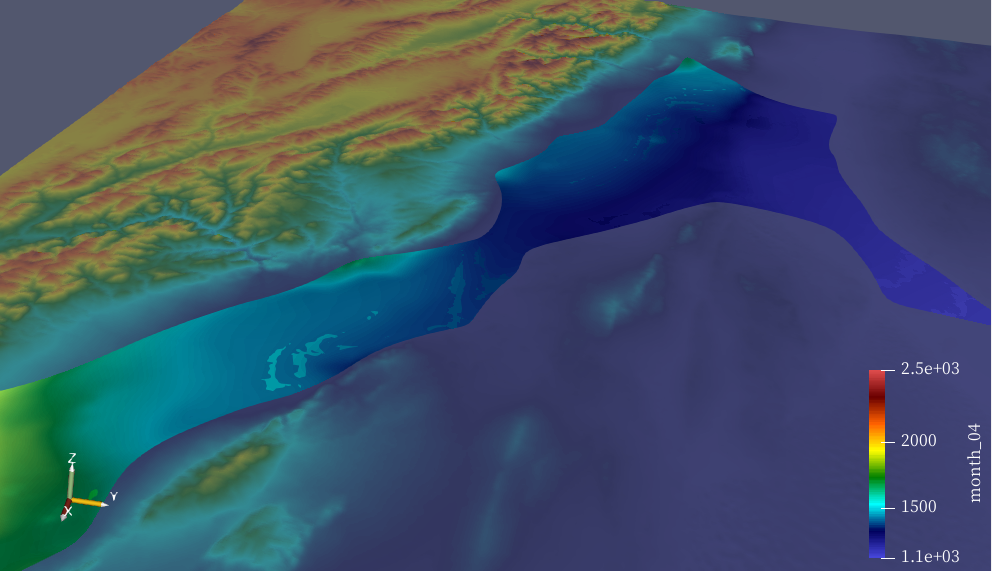

  6. 标量扭曲1图层。基于水位数据（month_04）垂向拉伸地下水位面，拉伸的缩放因子为1e-5。

  7. 输出1-监测井位-标量扭曲2图层，对导入的监测点，基于高程数据（ef高程）进行垂向拉伸，拉伸的缩放因子为1e-5，使监测点可以展示在三维地形模型表面。

  8. 属性梯度1图层，使用数值模拟->自组织流场->势场->梯度工具，基于标量扭曲1图层中各散点的水位分布，计算水力梯度，为下一步的流线展示提供梯度场。

  9. 输出2-地下水流线-属性计算器2图层，使用工具箱->属性->计算器工具，将属性梯度1图层中计算所得的梯度值（ef梯度）进行标准化处理。并将该图层的渲染方式改为矢量流线，查看区域内地下水动态流线。

  10. 输出3-水位等值线-降维等值1图层，使用工具箱->地理地质->降维等值工具，绘制地下水水位等值线，等值线数量为10条。

  11. 散点稀释1图层，使用工具箱->散点->散点->散点（子集）工具，计算降维等值1图层中的等水位线的散点子集，采样间隔为2，为下一步的等值线标注提供标注点。

  12. 输出4-水位等值线标注-散点->文字标注1图层，使用工具箱->标注->散点->文字标注工具，对水位等值线上的部分散点进行文字标注，标注内容为水位值。

  13. 文本标注1图层，使用创建数据体->标注->文字标注工具，为工程模板添加项目标题展示。
