创建多边形

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

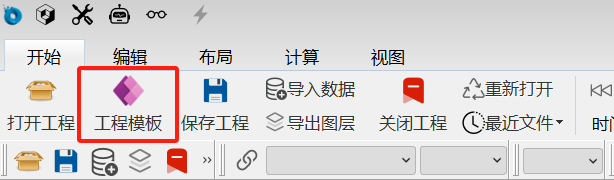

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。

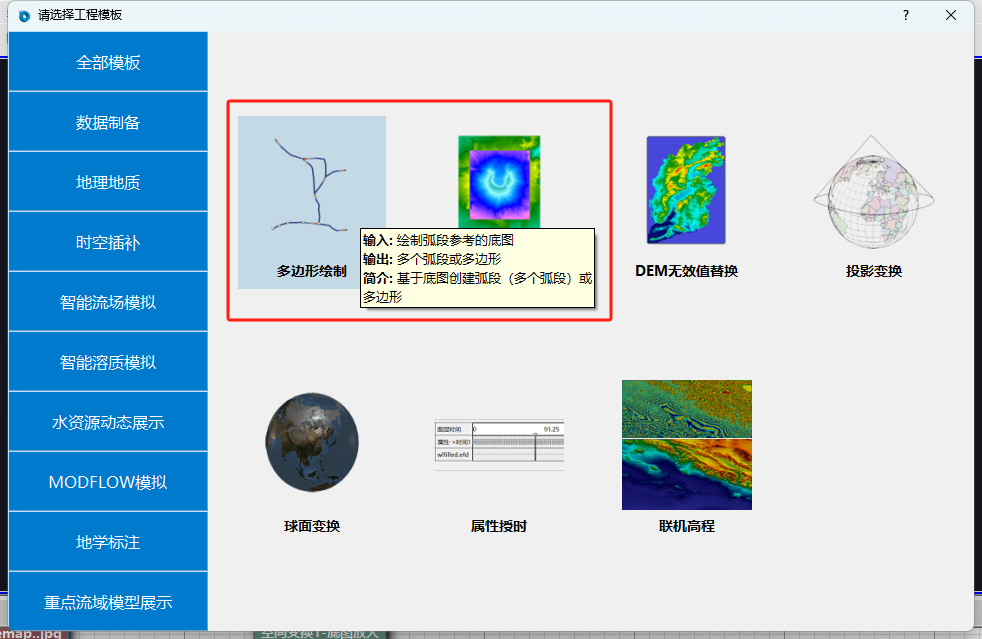

2. 在界面中选择数据制备->多边形绘制工程模板，双击磁贴打开工程模板。



输入图层

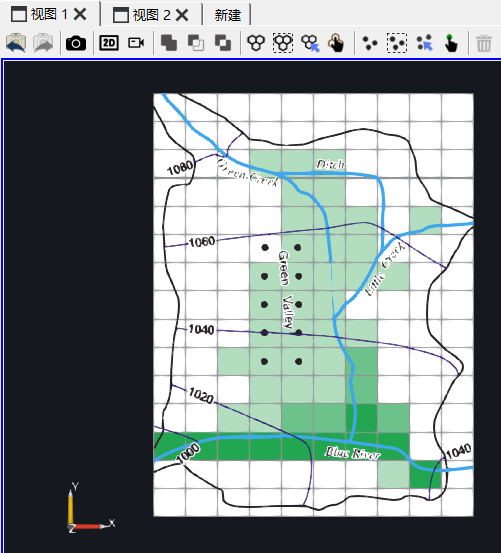

1. 本模板的输入图层为basemap2.jpg图层，是作为多边形的底图。输入文件为jpg格式文件，导入后在视图1中如下所示：

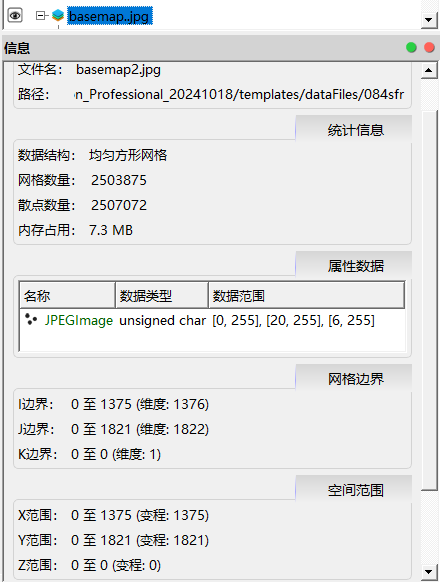

   在信息面板中，可以看到地图文件的详细信息：



输出图层

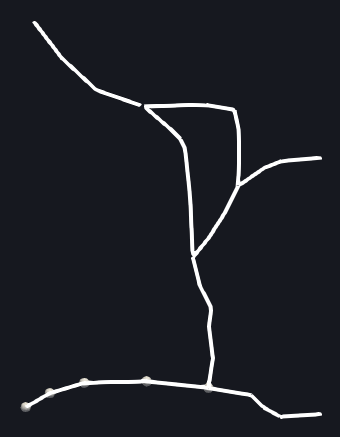

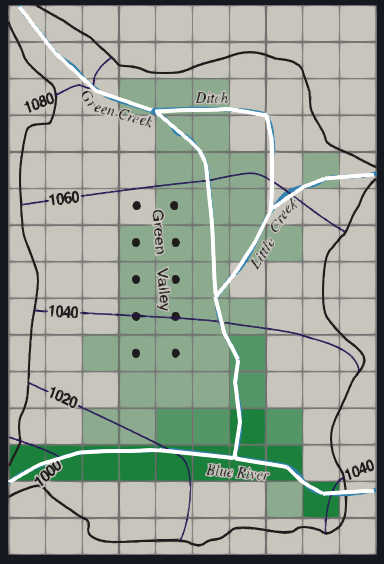

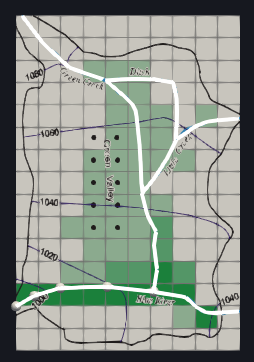

1. 本模板的输出图层为输出图层-添加多边形7-H图层。通过参考地图上的河流路径，连续绘制多边形线条，创建多边形，生成连续的地表水河网。



图层管道介绍

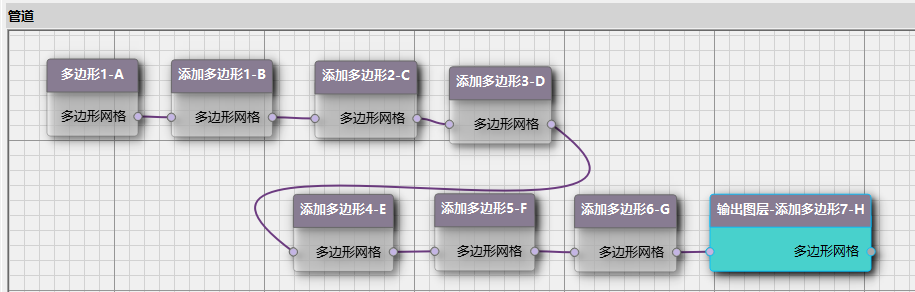

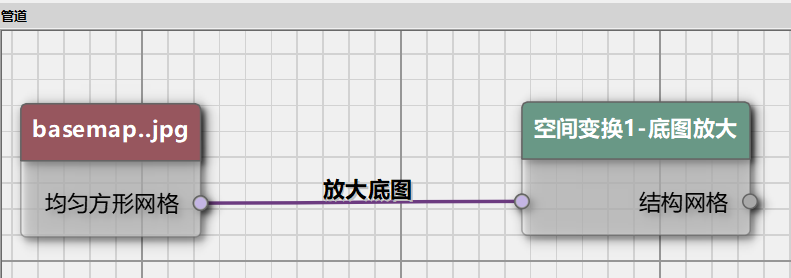

1. 在管道面板中可以查看本模板的图层管道，如下图所示：

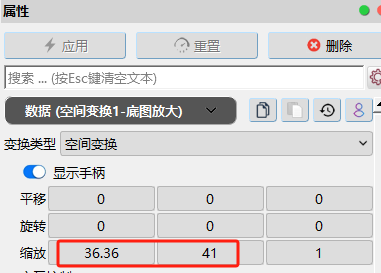

2. basemap2.jpg图层通过空间变换将地图放大，在XY方向进行放大。

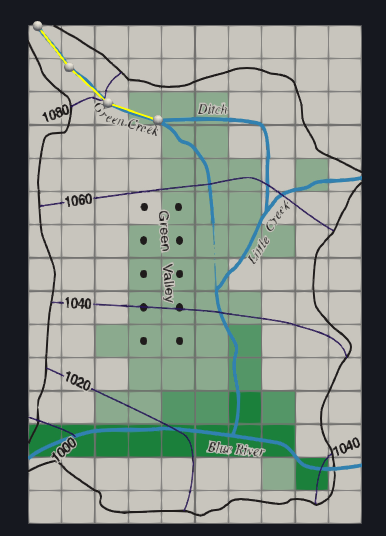

3. 多边形1-A图层基于放大后的底图，在上游河流位置绘制不闭合的折线类型，作为第一段河流多边形。



4. 使用添加多边形工具，按照河流流动的方向逐一增加后续河流河段，添加多边形1-B图层至添加多边形7-H图层，均为此区域内包含的河段图层。
