栅格数据裁剪

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。



2. 在界面中选择数据制备->栅格数据裁剪工程模板，双击磁贴打开工程模板。



输入图层

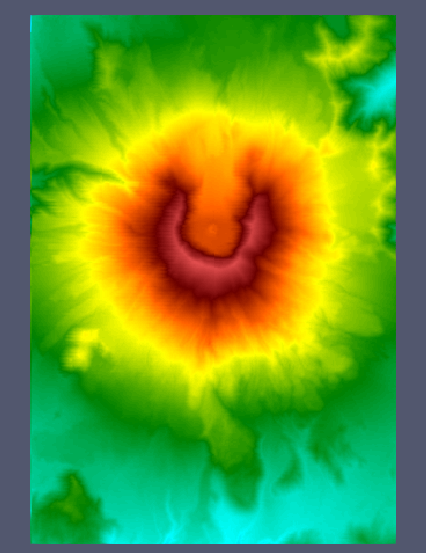

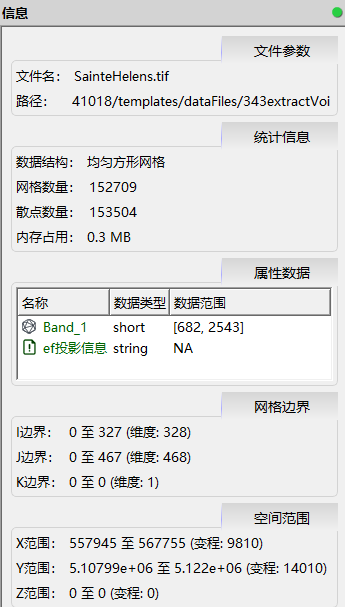

1. 本模板的输入图层为SainteHelens.tif图层，为包含高程数据的栅格图像，在视图1中显示如下，文件包含的数据属性可在信息面板中进行从查看：



输出图层

1. 本模板的输出图层为输出图层-结构网格→提取子网格1图层。通过提取子网格，将周围的无效网格删除，获得可用的DEM高程图层。



图层管道介绍

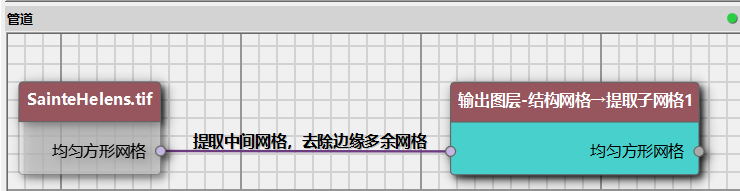

1. 在管道面板中可以查看本模板的图层管道，如下图所示：

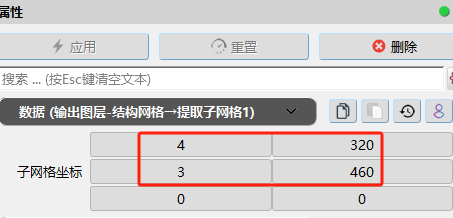

2. 结构网格->提取子网格1图层通过在XY方向保留内部范围网格，将周围无效网格去除。
