工程模板简介
| 1 工程模板的下载与安装 2 工程模板界面介绍 3 工程模板面板介绍 3.1 快捷工具栏 3.2 管道面板 3.3 图层面板 3.4 信息面板 3.5 视图面板 3.6 属性面板 3.7 颜色面板 3.8 动画面板 |
|---|
EnviFusion内置了众多工程模板。用户可以选择自己关注的领域，打开相应模板了解建模思路和工作流程。由于EnviFusion采用了管道式建模方案，所以工程模板 不仅有借鉴和教育功能；对于多数工程，用户都可以简单修改图层参数或替换输入文件，即可重用数据管道，从而完成建模任务。
工程模板的安装
为EnviFusion安装工程模板。
下载链接【748MB】
软件版本：EnviFusion社区浏览器和EnviFusion专业版均支持工程模板功能，但仅限6.6.17以上版本。
安装方法：首先安装EnviFusion6.6.17以上版本，成功后点击EnviFusion**工程模板.exe**，在
EnviFusion.exe的安装目录下，安装工程模板。
默认安装路径为C:\Program Files\EnviFusion，若用户将EnviFusion安装在其它位置，请自行指定
envifusion.exe在本机所处的目录。
安装视频
工程模板界面介绍

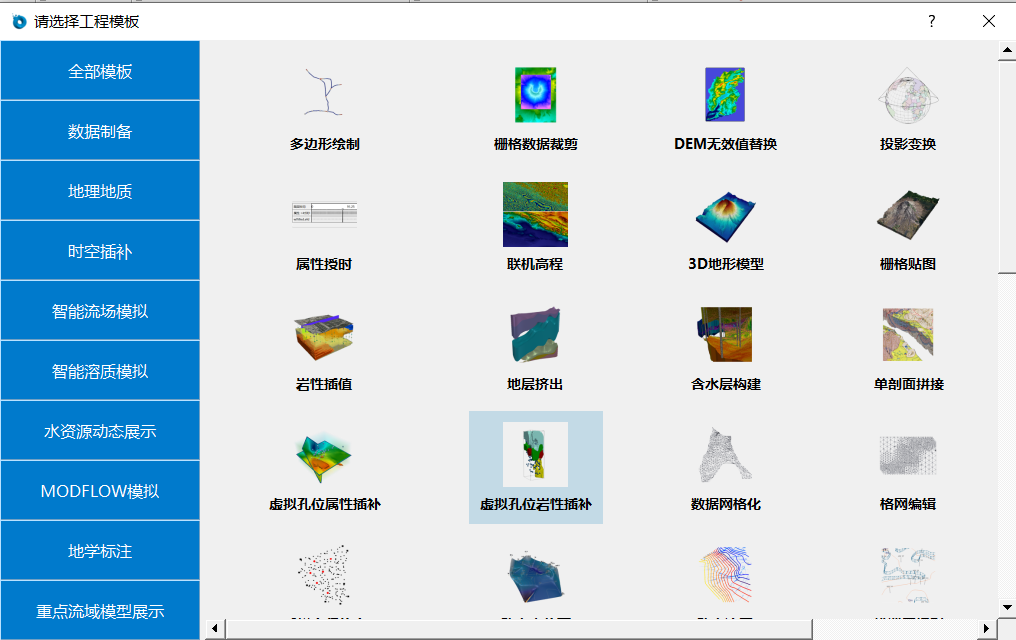

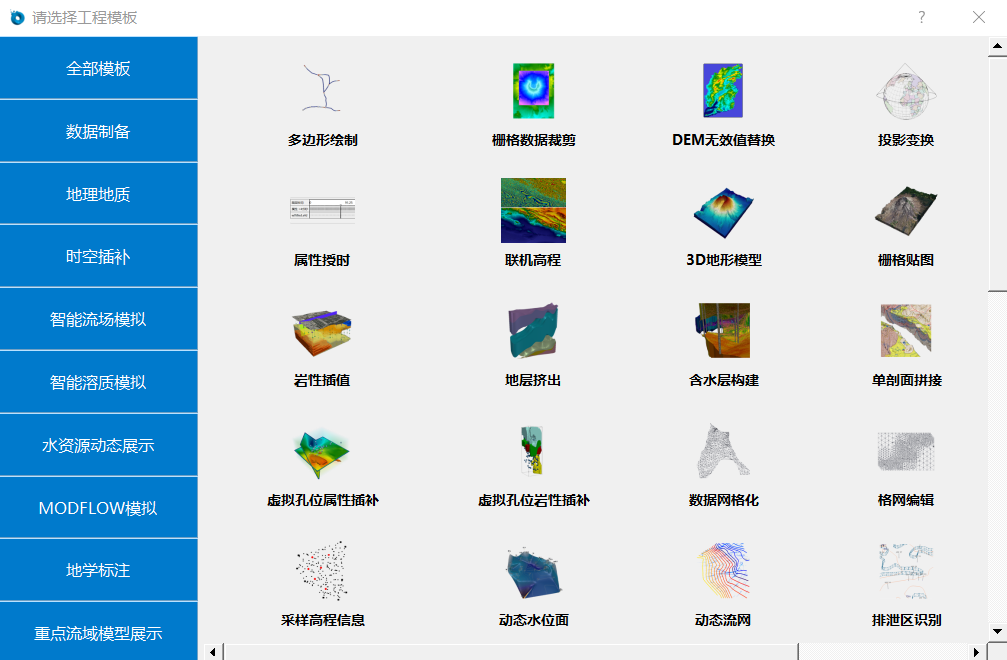

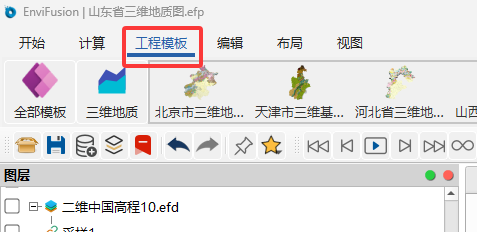

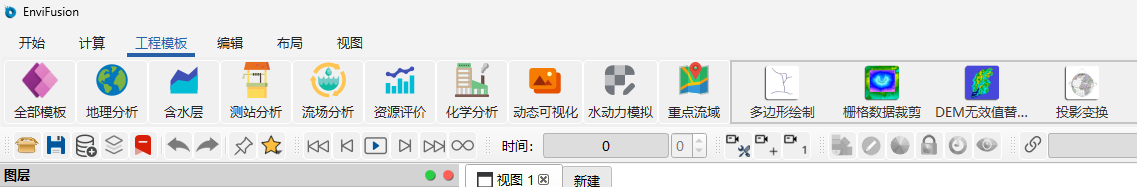

在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。
界面左侧为模板分类，可查看全部工程模板，也可点击各分类寻找对应的应用模板。模板根据功能和应用场景分为数据制备、地理地质、时空插补、智能流场模拟、智能溶质模拟、水资源动态展示、MODFLOW模拟、地学标注和重点流域模型展示九大类。

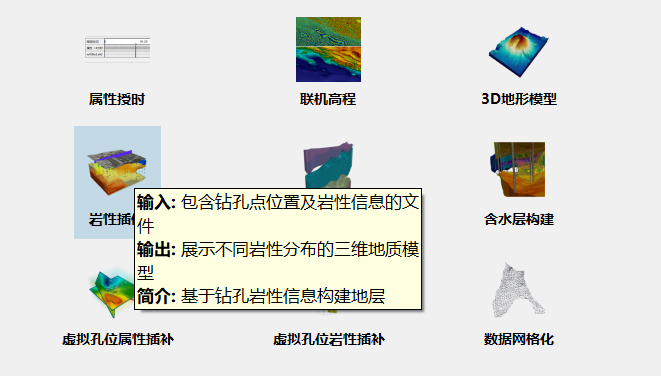

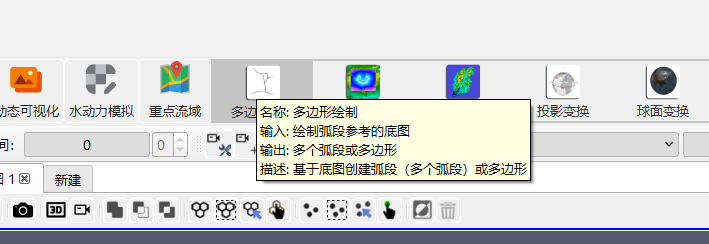

界面右侧为模板磁贴，每个应用模板以图片磁贴的方式展示该模板功能示意图。鼠标放置在磁贴上，会显示该模板的输入输出要求和模板简介，方便使用者可以快速了解和选用模板。点击磁贴可进入所选工程模板中。
工程模板面板介绍
打开的工程模板项目中，可在快捷工具栏、管道面板、图层面板、信息面板、渲染面板、属性面板、动画面板和颜色面板查看和编辑工程模板。以智能流场模拟中的动态水位面工程模板为例，对算例面板进行说明。
快捷工具栏
快捷工具栏中包含一些常用的设置工具，一般位于菜单栏下方和界面左侧，可根据使用者需求调整位置。

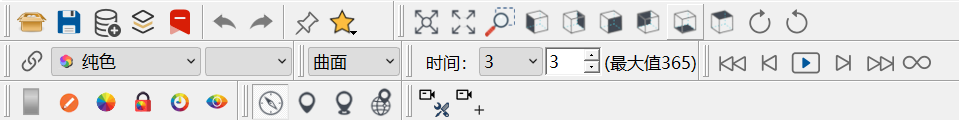

快捷工具如上图所示，图中从左到右从上至下分别为：打开保存项目和图层工具；视图视角设置工具，可使用该工具切换视图展示视角；色彩属性设置工具，可设置着色属性；渲染方式设置工具，可设置曲面、曲面网格、矢量流线等渲染方式；时间节点选择工具；动画播放工具；调色板设置工具；视图旋转设置工具。使用者根据操作需求选择相应的工具。
管道面板

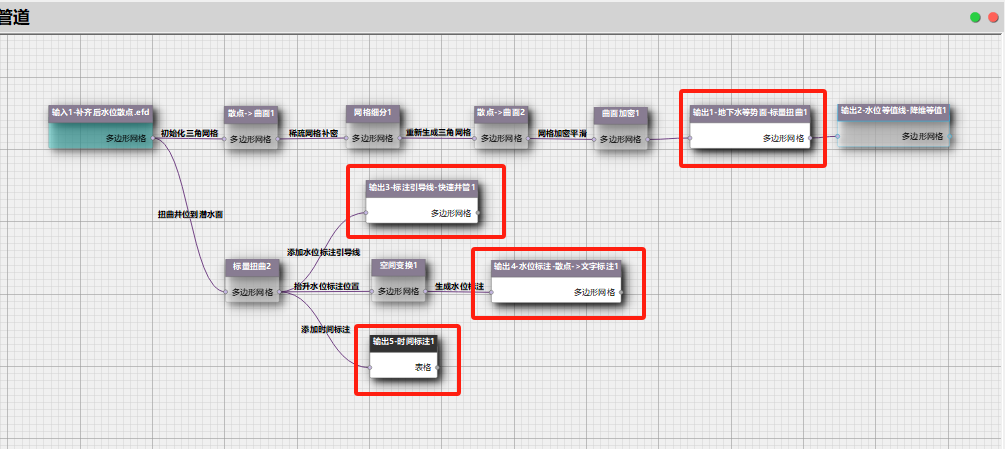

管道面板一般位于界面左上方。在管道面板中，使用者可以快速查看模板的输入输出图层，通过图层间的连接线，可查看模板的数据管道；通过连接线上的备注信息，可了解模板不同图层的功能。
管道面板如上图所示。管道中每个图层左侧为数据输入口，右侧为数据输出口，即图层左侧为上游数据图层，右侧为下游数据图层。管道面板中输入数据在数据管道最左列，通过使用不同计算工具，使数据从左向右进行处理，输出图层位于数据管道右侧。
管道中白色图层为可见图层，一个或多个可见图层组成模板最终的渲染结果。通过双击图层可将白色图层变为绿色图层，表明该图层被选中，可在信息面板、属性面板等面板进行查看图层信息、设置图层属性等操作。
在动态水位面工程模板中，输入图层为输入1-补齐后水位散点.efd图层，输出图层为输出1-地下水等势面-标量扭曲1、输出2-水位等值线-降维等值1、输出3-标注引导线-快速井管1、输出4-水位标注-散点->文字标注1和输出5-时间标注1图层。
图层面板

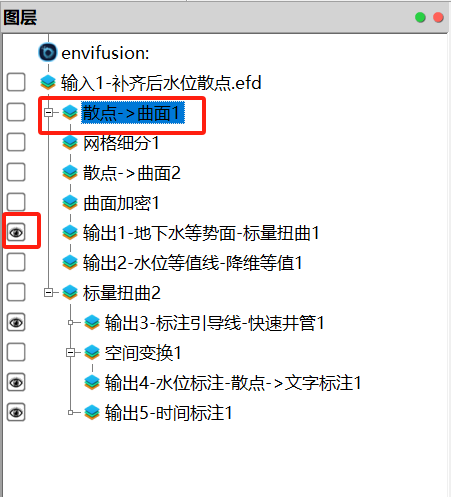

图层面板一般位于界面左上方。在图层面板中，使用者可以通过图层列表的形式，查看模板图层和所使用的计算工具；选择需要编辑的图层，显示/隐藏图层。

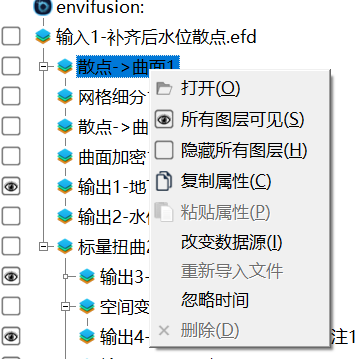

各图层根据数据流情况以图层树的形式展示，每个图层名均为数据计算所用工具名称。在数据树中选中某图层（图层底色变为蓝色）后，可在信息面板、属性面板等面板进行查看图层信息、设置图层属性等操作。右击图层可在快捷菜单中对图层可见/隐藏、数据源情况进行设置。勾选/取消勾选图层左侧方框，可设置该图层在渲染面板是否可见。
信息面板

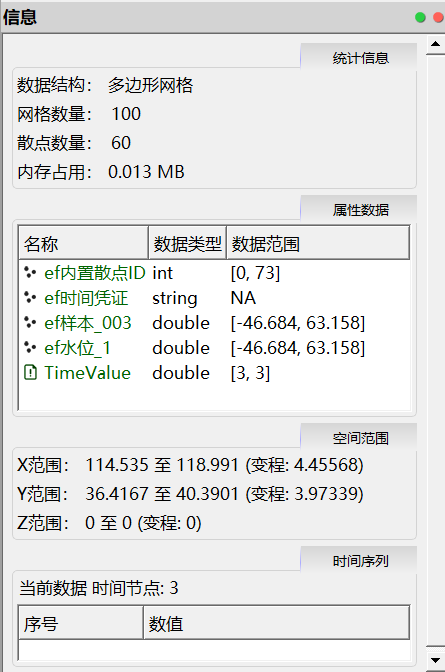

信息面板一般位于界面左下方。当使用者在图层面板或管道面板中选中某个图层后，可在信息面板中查看该图层的信息。包含文件参数、统计信息、属性数据、空间范围、时间序列等信息。
视图面板

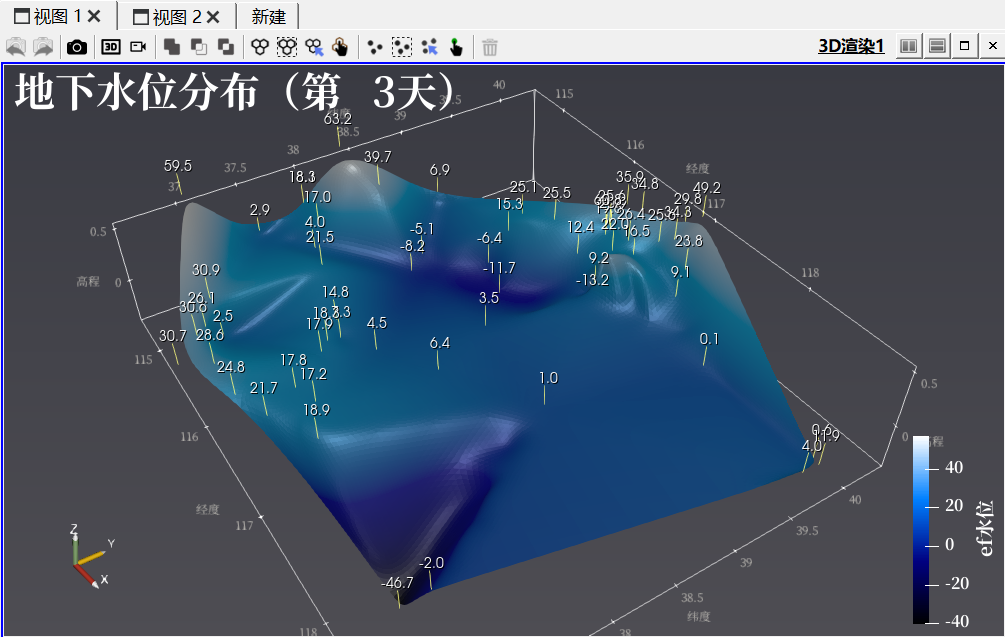

视图面板一般位于界面中间。在视图面板中，默认视图1为3D渲染视图，可在该视图中查看所选图层的渲染效果。面板上方有保存截图、2D/3D视图切换、选择网格和散点工具。点击新建视图，可根据使用者需求创建3D渲染、全景渲染等视图。常新建表格视图查看各图层的数据信息。
属性面板

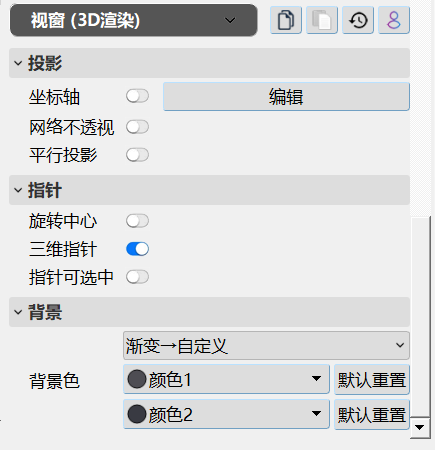

属性面板一般位于界面右上方。属性面板包含数据子面板、渲染子面板和视窗子面板。当使用者在图层面板或管道面板中选中某个图层后，可在数据和渲染子面板中对该图层数据属性、渲染属性进行设置。在视窗子面板中，可对渲染视图中的投影、指针和背景属性进行设置。

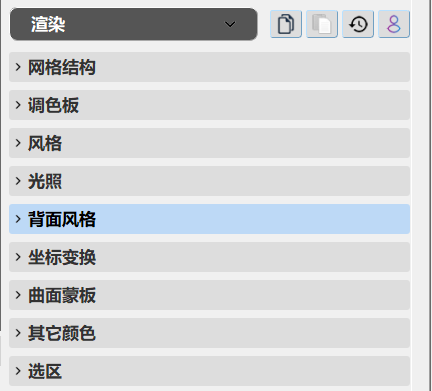

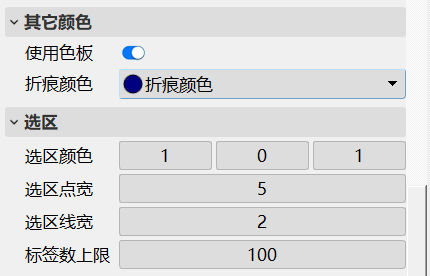

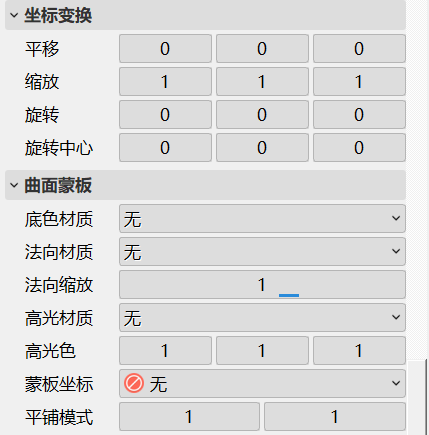

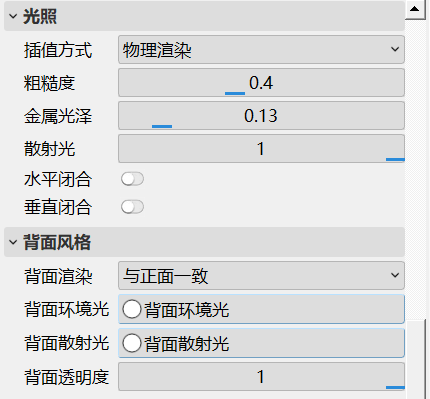

不同图层根据计算工具不同，需要设置的数据属性各有不同。各图层渲染属性均包含网格结构、调色板、风格、光照、背面风格、坐标编号、曲面蒙板、其它颜色和选区九大类子属性。

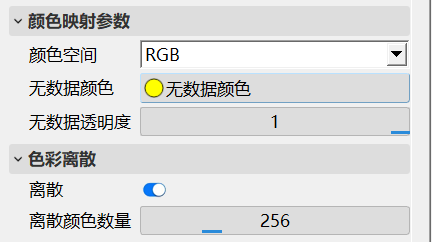

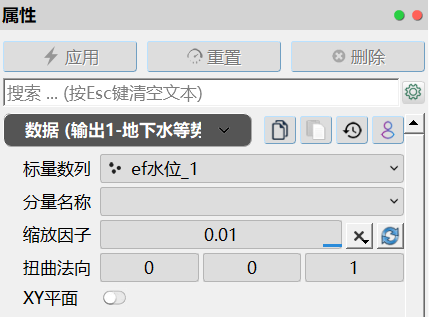

在动态水位面工程模板中，选中输出1-地下水等势面-标量扭曲1图层后，可通过缩放因子参数设置地下水等势面三维拉伸程度；可通过设置网格结构属性中的渲染方式属性，将等势面以曲面或曲面网格形式进行展示；可在调色板属性中选择着色的属性，并选择适宜的调色板；可在风格属性中设置等势面透明度，线宽等参数。
颜色面板

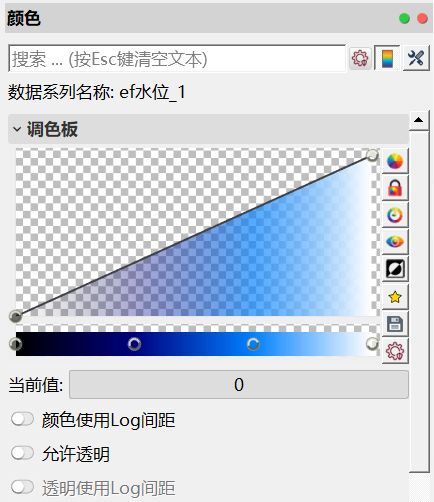

颜色面板一般位于界面右下方。在颜色面板中，可所选图层的颜色进行更精细的设置。在动态水位面工程模板中，选中输出1-地下水等势面-标量扭曲1图层后，可通过调整调色板中的颜色节点和透明度节点的位置，调整等势面颜色分布。
动画面板

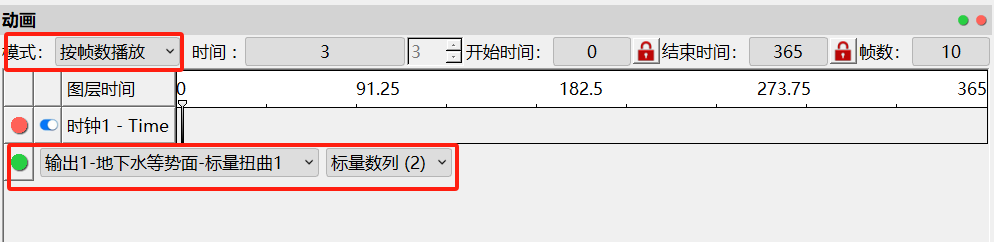

动画面板一般位于界面下方。在颜色面板中，可通过设置动画模式，动画参数设置模型动画效果。
默认动画轨为时钟1-Time，若输入数据包含时间信息，则工程模板包含多个时间步。点击时间步快捷工具
，可选择某一时间步；使用动画播放快捷工具
可播放动画。在动态水位面工程模板中，点击播放动画可得到地下水等势面随时间波动的动画。
如需添加动画轨，则在动画面板下方选择生成动画的图层和参数，添加动画轨，并为动画轨设置起始和终止时间的参数值和插值方式。
