示例模板简介

本模板将允许用户导入一个自定义的DEM高程地图，通过自主构造一个多边形并对其使用抬升动画效果，从而达到流域淹没分析的目的。

EnviFusion社区浏览器下载地址【227MB】

模板工程下载地址【4.7MB】

模板使用方法

打开项目模板

1. 打开Envifusion 社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。

   点击文件菜单栏中的打开工程，选择并打开模板文件夹中的tpl020.efp文件。

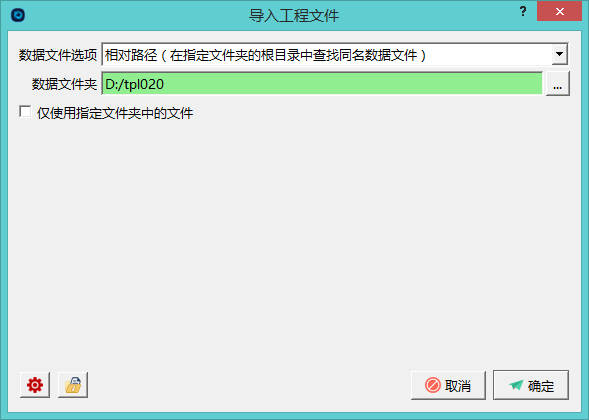

   在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。

2. 在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。



3. 可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容

模板输入文件

本模板的输入图层为四川.tif、多边形1图层，用户可导入或使用EnviFusion创建与之文件相同类型的文件。

1. 首先查看输入文件，在图层面板中选择四川.tif图层，在视图1中查看。



2. 点击开始菜单栏中的导入数据选项，或点击界面上方的打开数据文件按钮，打开打开文件对话框。

3. 选择本模板中准备了塔里木sm.tif文件作为演示文件，点击确定，在图层面板中生成塔里木sm.tif图层，在该图层对应的属性面板中点击应用导入塔里木sm.tif文件。

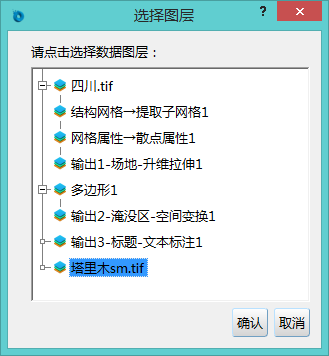

4. 在图层面板中选中结构网格→提取子网格1图层，点击编辑->改变数据源选项，在选择图层对话框中，选择塔里木sm.tif图层，点击确定完成设置。



5. 多边形1图层为使用EnviFusion创建的文件图层，即沿着四川盆地山脊勾勒的盆地范围，用于更好的展示淹没效果。



模板输出文件

模板输出结果为由输出1-场地-升维拉伸1、输出2-淹没区-空间变换1、和输出3-标题-文本标注1图层进行展示。

1. 输出1-场地-升维拉伸1图层使用塔里木盆地高程图后，展示如下：



2. 输出2-淹没区-空间变换1图层，需根据塔里木盆地位置，调整多边形的覆盖区域。

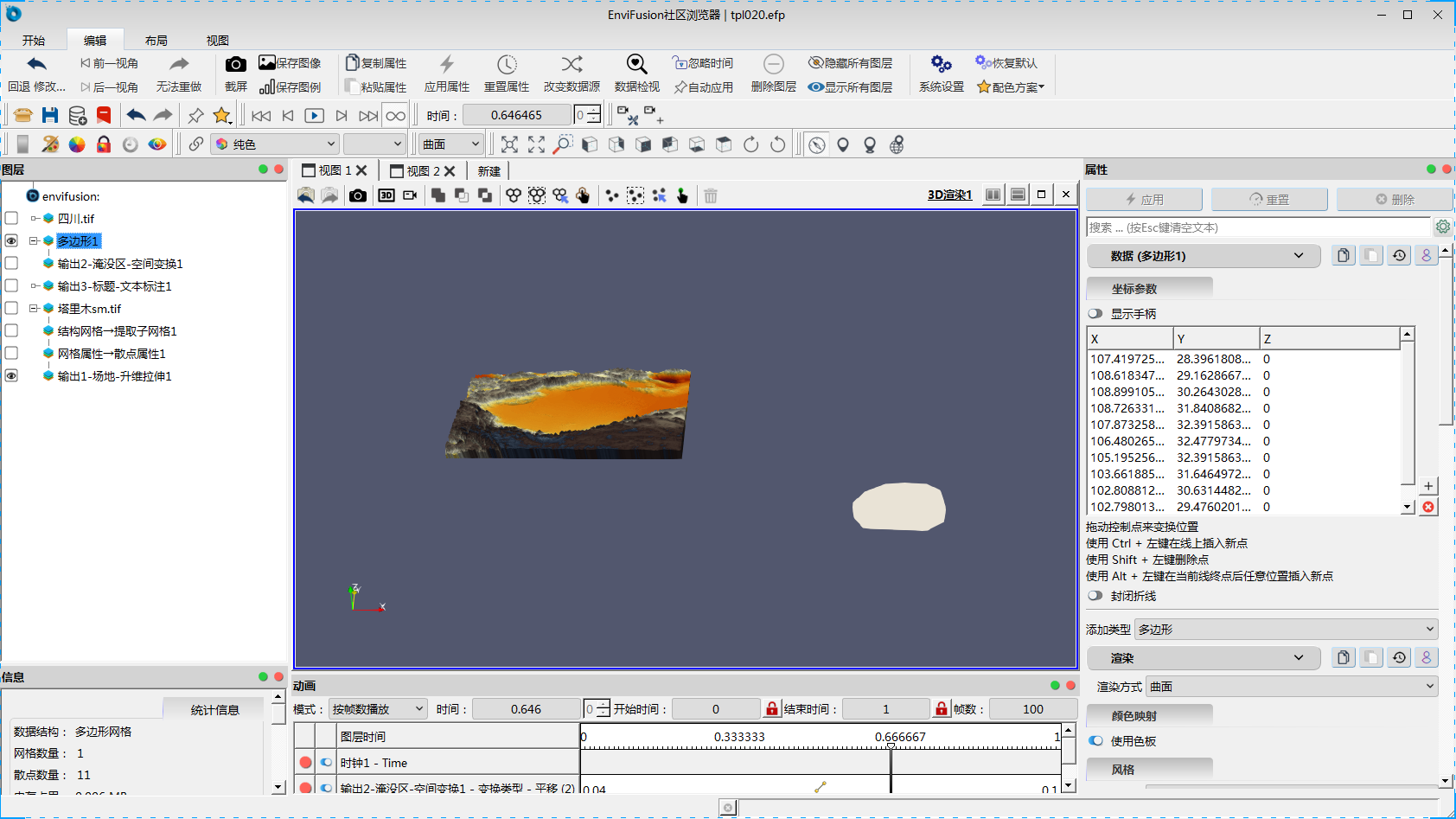

   调整前：

   调整方法：

   选中多边形1图层，使其在视图1中可见。

   删除多边形点位，仅保留两点。



   选中输出1图层单击俯视视角-Z轴向外、视图中的3D按键，将视图1中对象调整为2D俯视效果，便于绘制多边形。



   选中多边形1图层根据提示使用Alt+鼠标左键，沿塔里木盆地山脊一圈绘制新的多边形。



   删除之前保留的两点，并将其他新增点的Z值修改为0。单击应用。

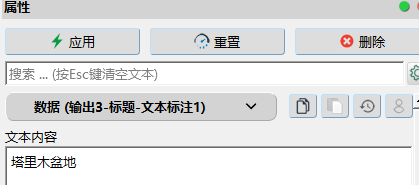

3. 输出3-标题-文本标注1图层将文字标识修改如下：



模板结果的保存与展示

用户可在视图窗口旋转拖动查看新生成的模型。模型成果可以以动画形式进行展示。

1. 选中需要展示模型图层。在动画面板中对摄像机参数进行设置。双击右侧空白区域，通过旋转拖动视图1主体，展示不同角度，确定摄像机当前的机位。

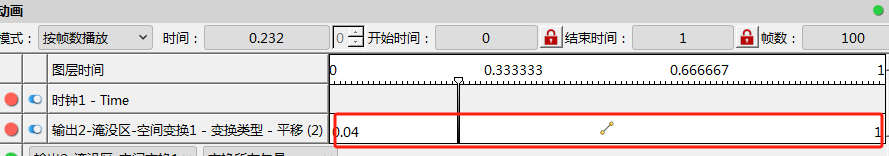

2. 动画面板中，需根据不同场地的高程差异，调整输出2的变化范围。



3. 位置设置完成后，单击动画播放按键，即可以动态形式查看动画。单击录制视频，可将动画以视频的形式保存下来。
