三维地形工程模板

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

1 模板简介 2 模板使用方法 2.1 打开项目模板 2.2 在线DEM数据的获取 2.3 模板输入文件 2.4 模板输出文件 3 保存与展示

模板简介​

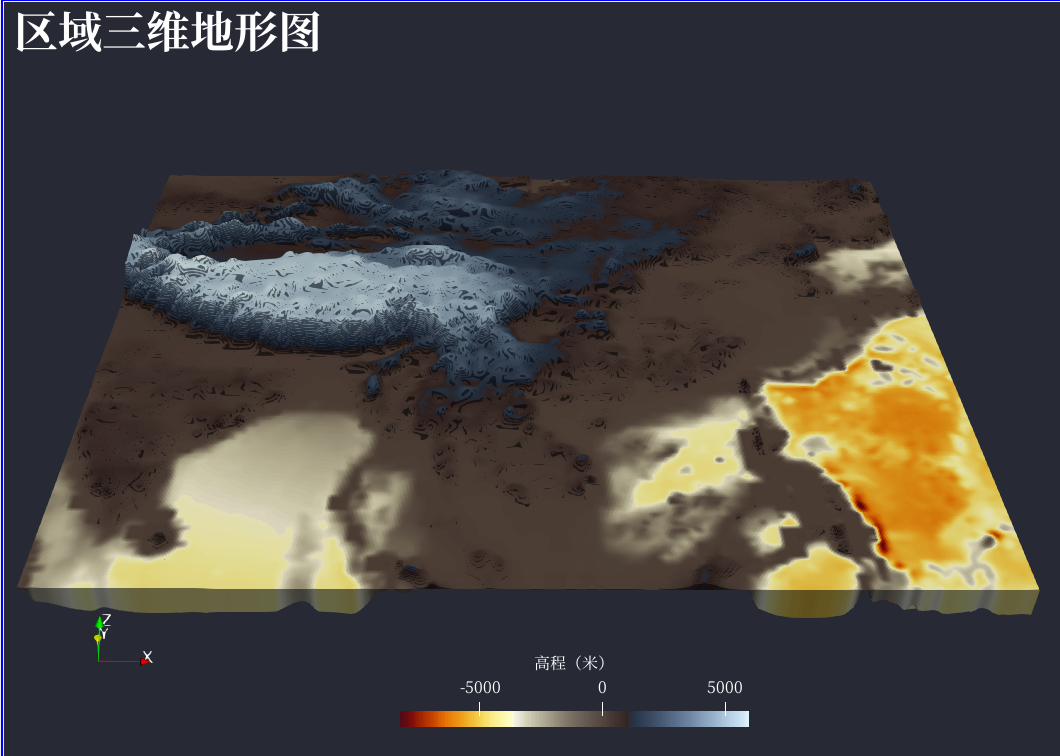

本模板支持用户使用EnviFusion社区浏览器导入自有DEM高程文件，创建三维地形模型。

常见的包含高程信息的文件格式众多，如后缀名为tif（geoTiff）、grd（Surfer）、adf（ArcGIS）等。本模板支持包含高程数据的栅格类DEM高程文件：tif、grd和adf文件，使用升维拉伸和标量扭曲等操作，创建三维和准三维地形模型。用户可通过导入同类型高程文件，替换原有输入文件，自定义垂向缩放因子等参数，创建三维地形模型，并且输出为便于网络传播及共享的3D文件。本模板支持输出三种类型的地形模型：像素网格3D模型、平滑3D模型和平滑准3D模型。

EnviFusion社区浏览器下载地址【227MB】

模板工程下载地址【2MB】

模板使用方法​

打开项目模板​

  1. 打开EnviFusion社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。

    点击文件菜单栏中的打开工程，选择并打开模板文件夹中的Template001_3D.efp文件。

    在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在项目浏览器中查看工程文件的图层设置和输出图层。

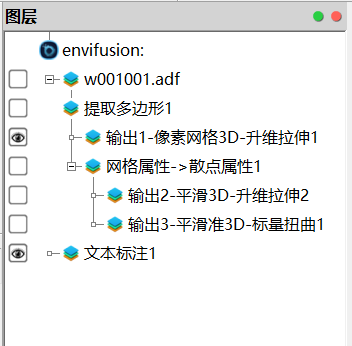

  2. 在项目浏览器中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。

  3. 可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容。

模板输入文件​

本模板的输入图层为w001001.adf图层，导入与w001001.adf文件相同类型的高程文件，可以自动生成三维地形模型。

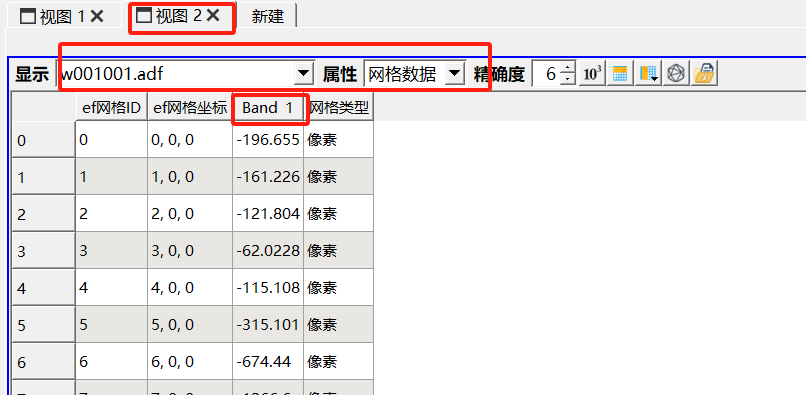

  1. 首选查看输入图层数据类型。在项目浏览器中选择w001001.adf图层（该图层底色变为蓝色），点击视图2窗口，查看该图层对应的数据信息。可看到该图层数据主要保存在网格数据中，Band_1列为高程信息。

  2. 点击开始菜单栏中的导入数据选项，或点击界面上方的打开按钮，打开打开文件对话框。

  3. 选择用户自有的同类型高程文件（tif、grd和adf格式），本模板中准备了四川.tif文件作为演示文件，点击确定，在项目浏览器中生成四川.tif图层，在该图层对应的属性面板中点击应用导入四川.tif文件。

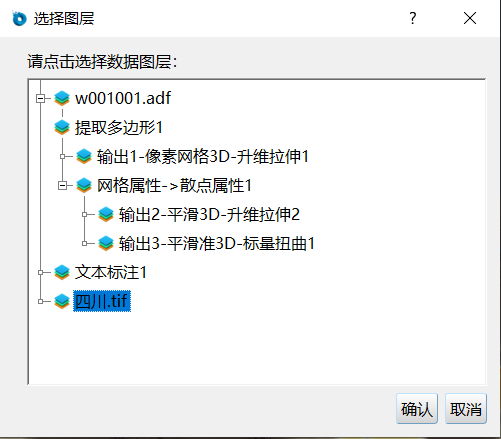

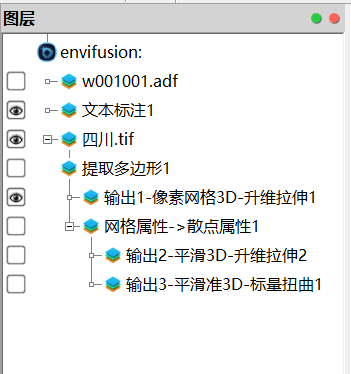

  4. 在项目浏览器中选中提取多边形1图层，点击编辑->改变数据源选项，在选择图层对话框中，选择四川.tif图层，点击确定完成设置。

  5. 此时将四川.tif图层数据将自动应用于模板中，对三个输出图层分别进行可见操作，可查看三种不同类型的区域三维地形模型结果。如新生成的模型不在视图中央，可点击快捷工具缩放到当前图层按钮，使所选图层的显示内容居中。

模板输出文件​

模板输出结果包含像素网格3D模型、平滑3D模型和平滑准3D模型。

  1. DEM-像素网格3D模型是以四棱柱为单元的模型。使用像素网格中的Band_1高程信息，对原始栅格图像中的网格进行升维拉伸操作创建。

    在项目浏览器中，将输出1-像素网格3D-升维拉伸1图层设为可见，像素网格3D模型如视图窗口所示。

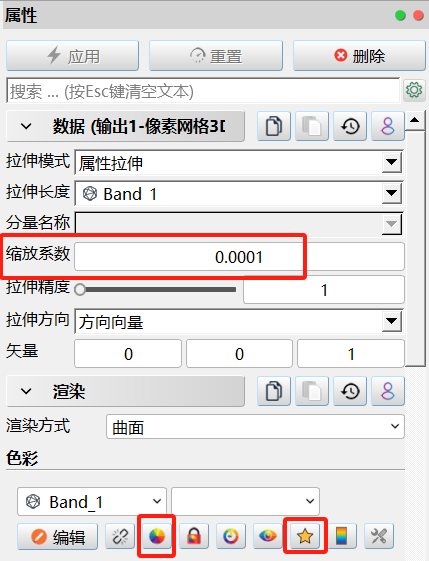

  2. 如需修改该输出图像的垂向拉伸比例，可修改该图层属性面板数据子面板中的缩放系数，本模板演示中根据需要将缩放系数由0.0005改为0.0001，修改后点击属性面板的应用按钮完成设置。如需修改三维地形模型色彩，可点击属性面板渲染子面板色彩属性下的重置颜色阈值到数值边界按钮调整颜色分布范围，或点击选择预设调色板按钮调整视图色彩。如新生成的模型不在视图中央，可点击快捷工具缩放到当前图层按钮，使所选图层的显示内容居中。如需修改视图窗口的旋转中心，可在该图层选中情况下，点击旋转中心快捷工具中的重置旋转中心按钮，重置旋转中心。

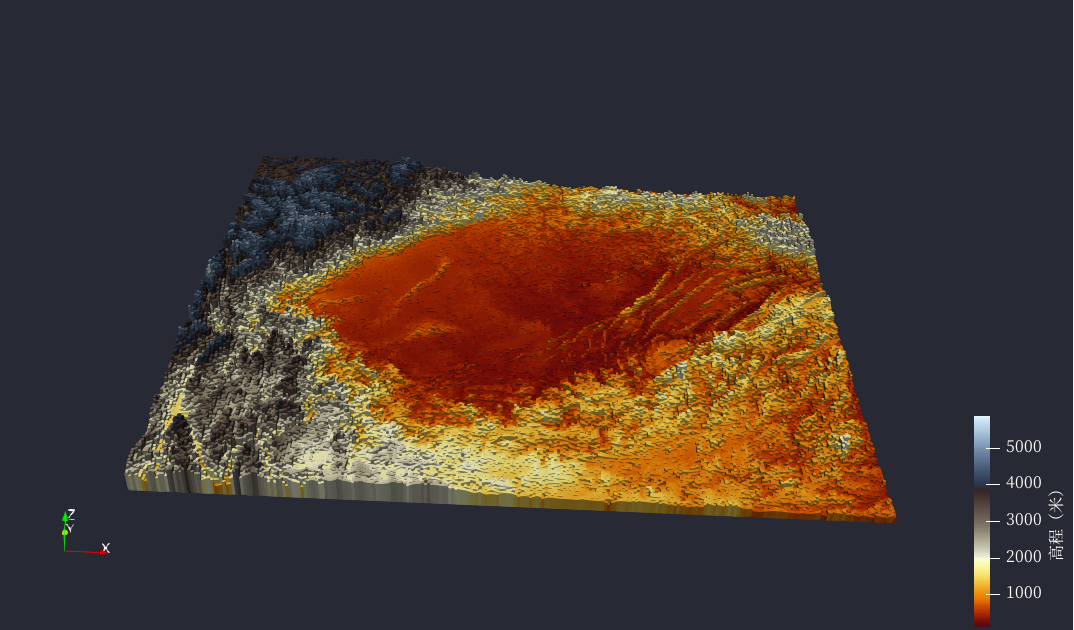

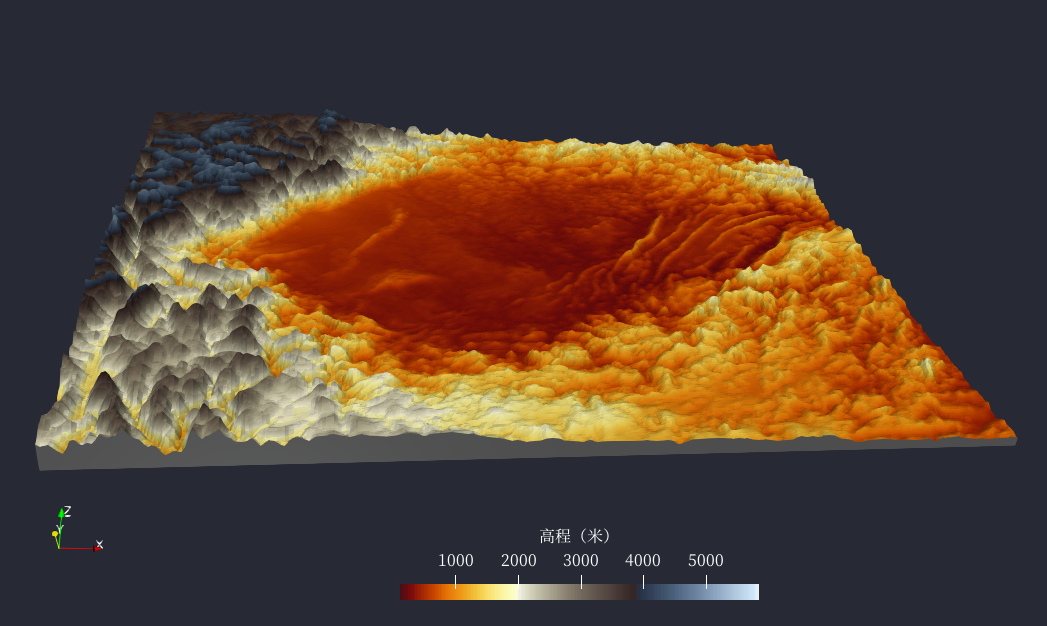

  3. 调整后的输出1-像素网格3D-升维拉伸1图层如下图所示：

  4. DEM-平滑3D模型是以更为灵活的六面体为单元的模型。使用像素网格角点数据中的高程信息，对网格进行升维拉伸操作创建。

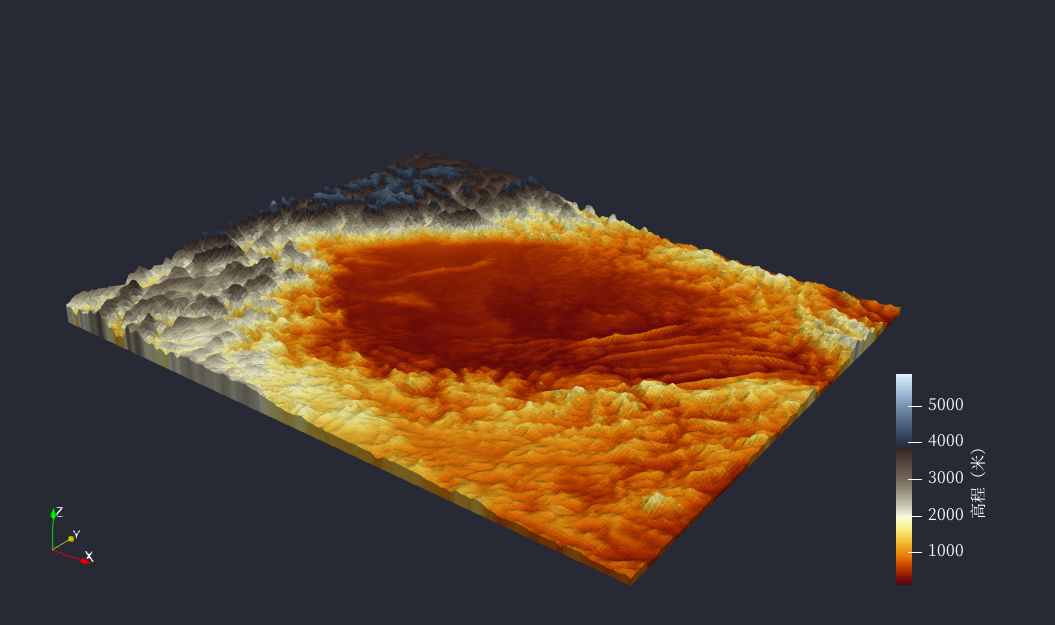

    在项目浏览器中，将输出2-平滑3D-升维拉伸2图层设为可见，DEM-平滑3D模型如视图窗口所示。如需对该图层进行调整，可参考2.3部分步骤2内容。

  5. DEM-平滑准3D模型是使用像素网格角点数据中的高程信息，对网格进行标量扭曲操作形成地形曲面。

    在项目浏览器中，将输出3-准平滑3D-标量扭曲1图层设为可见，DEM-平滑准3D模型如视图窗口所示。

保存与展示​

用户可在视图窗口旋转拖动查看新生成的模型。模型成果可以保存为epub文件，在gallery.envifusion.com网站实现在线展示。

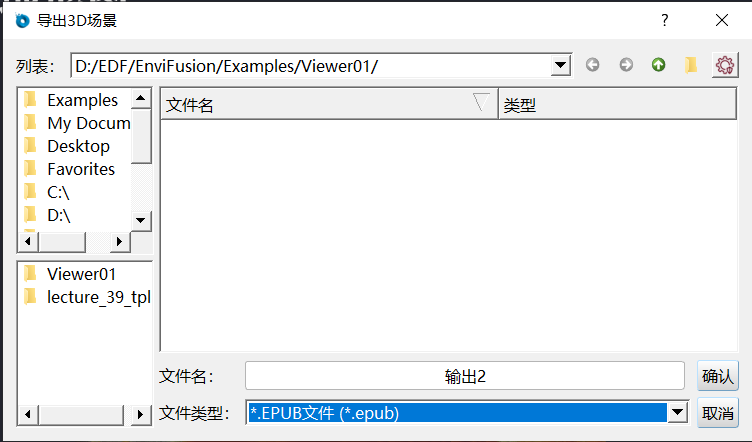

  1. 选中需要展示模型图层，如输出2-平滑3D-升维拉伸2图层，点击开始->网络发布选项，导出当前视图中的3D场景，自定义保存路径和文件名，并将文件类型设为.epub格式。点击确定和保存，保存当前视图中的图层。

  2. 在网络浏览器中打开gallery.envifusion.com网站，将新生成的epub文件拖拽至网页右上角，在跳出的对话框中点击导入，导入模型文件。

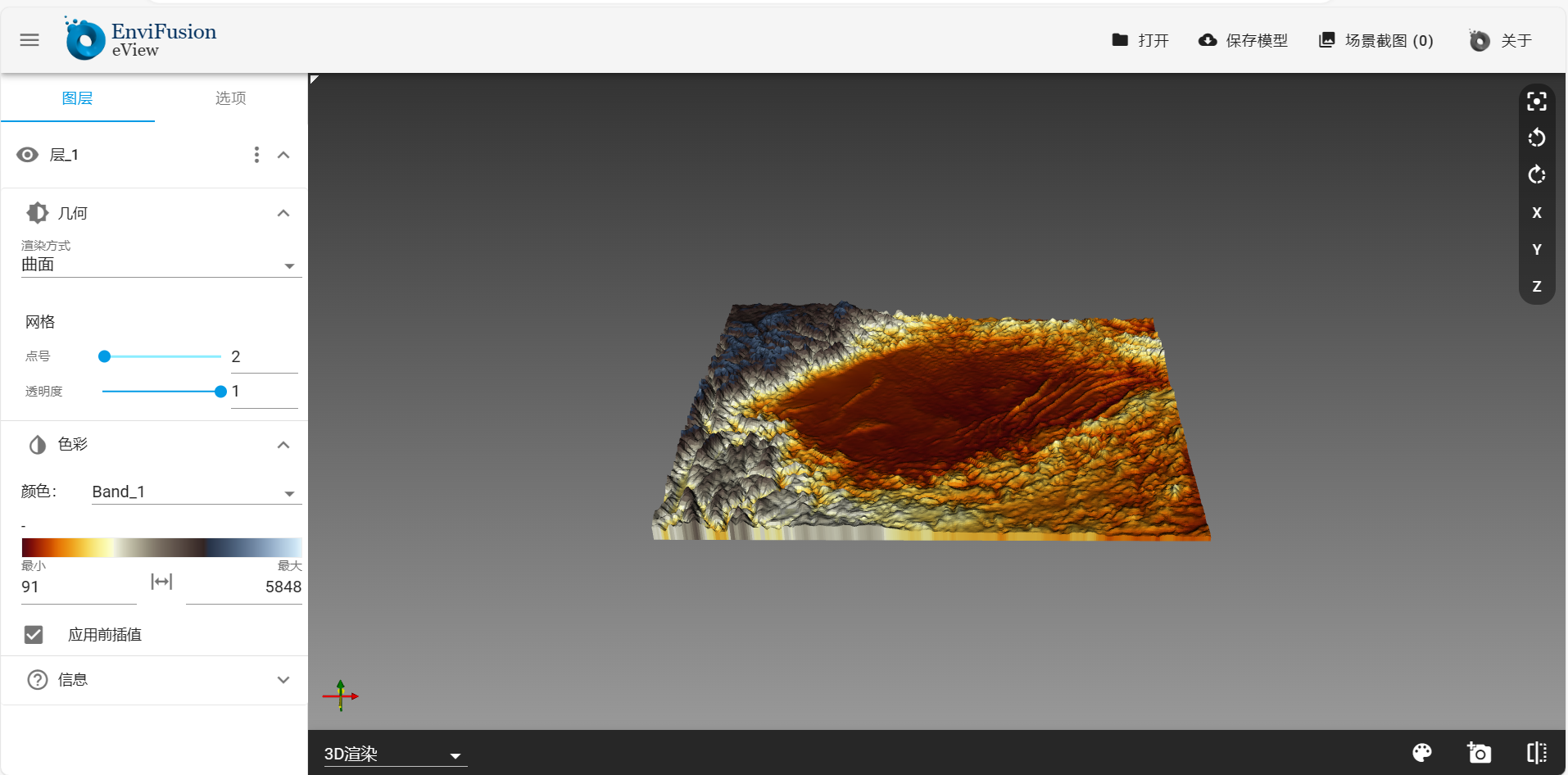

  3. 导出的3D模型出现在新生成的网页中，可对模型进行缩放、移动、旋转，修改渲染方式、修改色彩等展示。
