三维地球标注

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

1 示例模板简介 2 模板使用方法 2.1 打开项目模板 2.2 模板输入文件 2.3 模板输出文件 3 模板结果的保存与展示

示例模板简介​

本模板将帮助用户，在三维地球表面，使用经纬度对重要位置进行标注，如城市、河流、山脉等。

EnviFusion社区浏览器下载地址【227MB】

模板工程下载地址【15.0MB】

模板使用方法​

打开项目模板​

  1. 打开Envifusion 社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。

    点击文件菜单栏中的打开工程，选择并打开模板文件夹中的tpl012.efp文件。

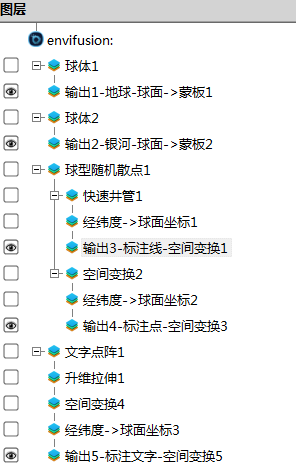

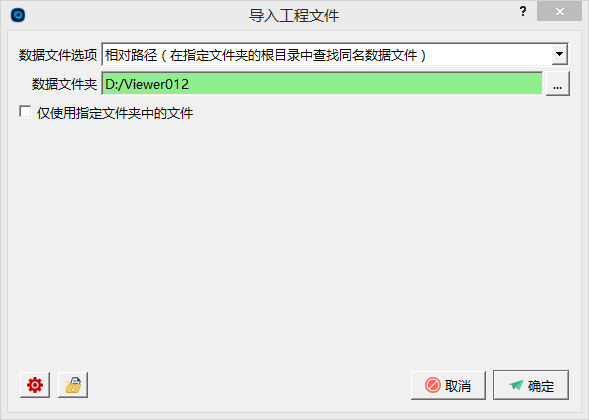

    在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。

  2. 在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。

  3. 可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容

模板输入文件​

本模板的输入图层为球型随机散点图层、文字点阵图层和两个球体图层，图片代表核污染范围，两个球体分别代表了地球和银河。用户可导入与之文件相同类型的图片文件，对球体进行参数修改，可以将二维平面图中的内容显示成三维图像，并显示在球体对应的位置。

  1. 首先查看输入图层，在图层面板中选择文字点阵图层，在视图1中查看。显示如下：

  2. 在图层面板中选中两个球体图层，使其可见，在视图1中显示如下：

  3. 球型随机散点图层，通过对散点中心值，确定散点位置，标注城市可输入经纬度数值。

模板输出文件​

模板输出结果为由输出1-地球-球面->蒙板1、输出2-银河-球面->蒙板2、输出3-标注线-空间变换1、输出4-标注点-空间变换3、和输出5-标注文字-空间变换5图层进行展示。

  1. 输出1-地球-球面->蒙板1图层：根据对球体进行蒙板操作，生成三维地球球体。如下图所示。

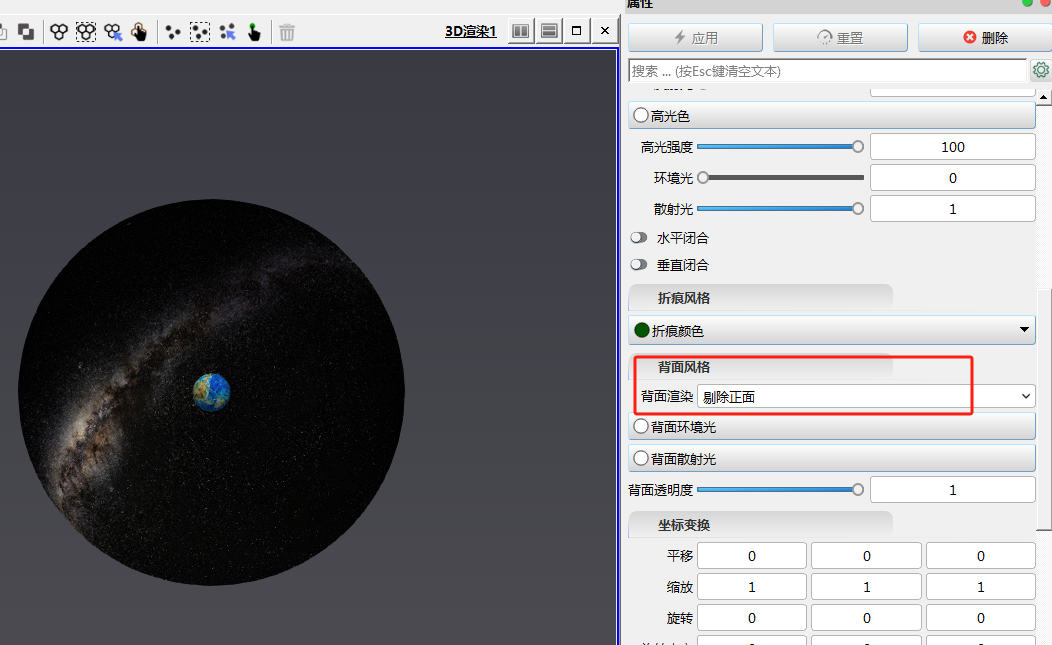

  2. 输出2-银河-球面->蒙板2图层银河球体，需注意，背面渲染需选择为剔除正面，这样才不会遮挡地球体球体。

  3. 输出3-标注线-空间变换1图层通过对随机散点进行快速井管变换，将点变成凸出的线段。

  4. 输出4-标注点-空间变换3图层通过对球型随机散点进行空间变换，变换成标注点。

    与输出共同形成标注指引。

  5. 输出5-标注文字-空间变换5图层通过对文字进行变换，使其显示在城市所在的位置上空。

  6. 用户可根据需求，输入对应的经纬度位置和文字标注内容，进行替换。以上海为例，将球型随机散点1图层中中心点数值和空间变换4（文字点阵1下游图层）的平移数值修改为：122.52和31.5；文字点阵1中文字修改为：上海。

模板结果的保存与展示

用户可在视图窗口旋转拖动查看新生成的模型。模型成果可以保存为epub文件，在gallery.envifusion.com网站实现在线展示。

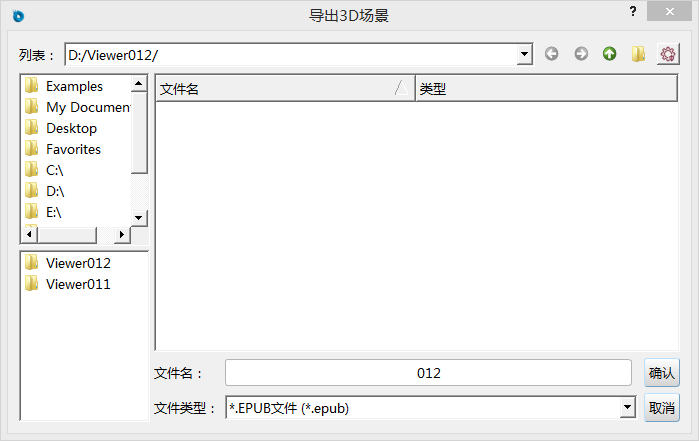

  1. 选中需要展示模型图层，点击开始->网络发布选项，导出当前视图中的3D场景，自定义保存路径和文件名，并将文件类型设为.epub格式。点击确定和保存，保存当前视图中的图层。

  2. 在网络浏览器中打开gallery.envifusion.com网站，将新生成的epub文件拖拽至网页右上角，在跳出的对话框中点击导入，导入模型文件。

  3. 导出的3D模型出现在新生成的网页中，可对模型进行缩放、移动、旋转，修改渲染方式、修改色彩等展示。
