三维地球上的模型实体派生

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

1 示例模板简介 2 模板使用方法 2.1 打开项目模板 2.2 模板输入文件 2.3 模板输出文件 3 模板结果的保存与展示

示例模板简介

本模板将帮助用户在三维地球上，根据输入csv文件中所记载的经纬度和属性数据，用实例化的形式派生出地球表面的一系列三维模型，用于形象展示地理信息。

打开Envifusion 社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。
点击文件菜单栏中的打开工程，选择并打开模板文件夹中的template15.efp文件。

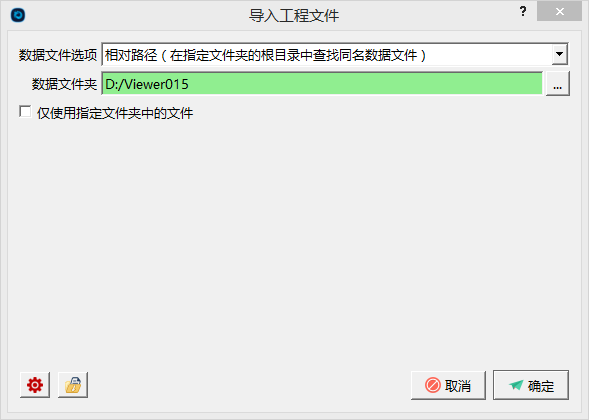

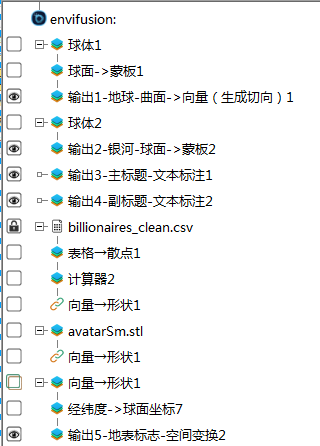

在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。
在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。
可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容

本模板的输入图层为表格数据图层、文本标注图层、地表标注形状图层和两个球体图层。用户可导入与之文件相同类型的表格、形状文件，对球体进行参数修改，可以将表格中的相关数据显示成三维图像，并标注在球体对应的位置。

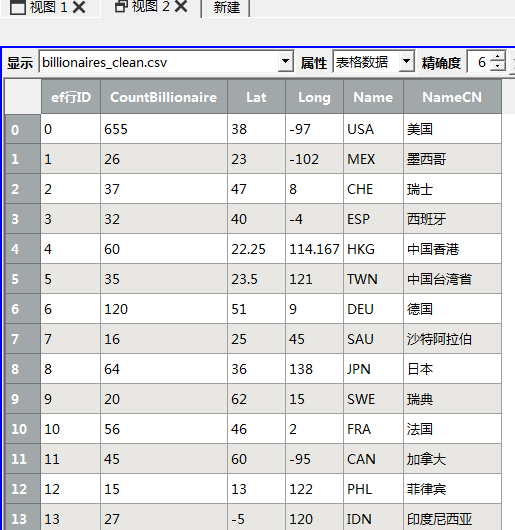

首先查看输入图层，在图层面板中选择billionaires_clean.csv图层，在视图2中以表格形式查看。显示如下：
替换时，选择dataCenter.csv作为表格数据文件。
在图层面板中选中两个球体图层，使其可见，在视图1中显示如下：
文本标注图层中可输入对应文字内容，并进行设置。
avatarSm.stl图层为地表三维人像形状图层，使用超级富豪人数对此图层进行变换。替换时，选择server.stl图层作为云服务商形状图层。

模板输出结果为由输出1-地球-曲面->向量（生成切向）1、输出2-银河-球面->蒙板2、输出3-主标题-文本标注1、输出4-副标题-文本标注2、输出5-地表标志-空间变换2图层进行展示。

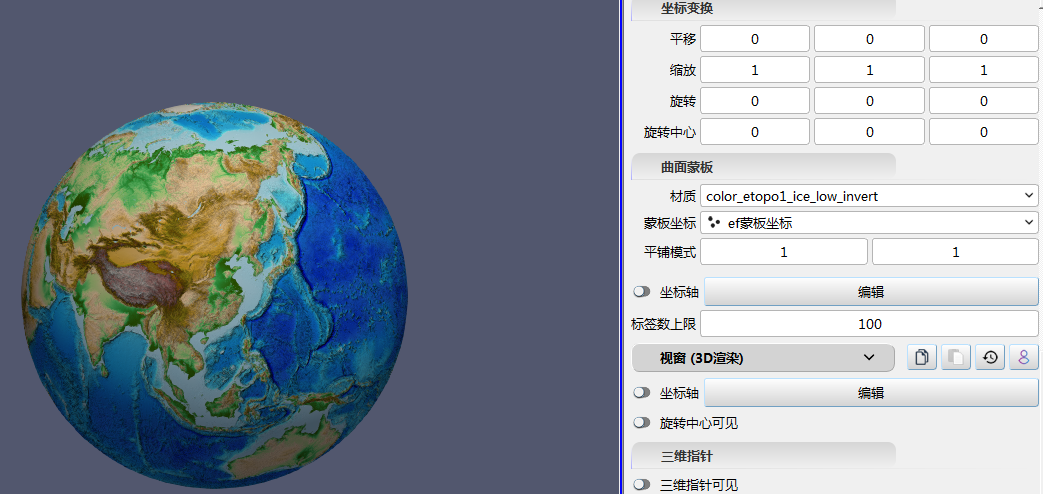

输出1-地球-曲面->向量（生成切向）1图层：根据对球体进行蒙板和生成切向操作，生成三维地球球体。如下图所示。
输出2-银河-球面->蒙板2图层银河球体，需注意，背面渲染需选择为剔除正面，这样才不会遮挡地球体球体。
输出3-主标题-文本标注1、输出4-副标题-文本标注2图层中可输入对应文字内容，并进行设置。

替换时，正副标题需分别输入：“人类数据都在哪里？”和 “全球主要云服务商机房分布图”内容。
输出5-地表标志-空间变换2图层结合表格文件数据和avatarSm.stl形状数据进行计算，变换成凸出球面的三维人像，以大小显示不同地区超级富豪数量多少。
使用dataCenter.csv替换完成后，所有服务器均以统一颜色显示，EnviFusion支持按不同类比显示。
选中输出5图层，将颜色修改为以company显示。
启动颜色面板，单击图例标注表格左侧一列的空白区域，选择不同的图例颜色，选择完成后不同公司的图例颜色将显示出来（如下图红框所示），标注列（篮框）中支持修改标注文本。
选中显示图例，完成设置后，项目显示如下：

用户可在视图窗口旋转拖动查看新生成的模型。模型成果可以保存为epub文件，在gallery.envifusion.com网站实现在线展示。

选中需要展示模型图层，点击开始->网络发布选项，导出当前视图中的3D场景，自定义保存路径和文件名，并将文件类型设为.epub格式。点击确定和保存，保存当前视图中的图层。
在网络浏览器中打开gallery.envifusion.com网站，将新生成的epub文件拖拽至网页右上角，在跳出的对话框中点击导入，导入模型文件。
导出的3D模型出现在新生成的网页中，可对模型进行缩放、移动、旋转，修改渲染方式、修改色彩等展示。
