三维地球线状图

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

1 示例模板简介 2 模板使用方法 2.1 打开项目模板 2.2 模板输入文件 2.3 模板输出文件 3 模板结果的保存与展示

示例模板简介​

本模板将帮助用户在三维地球上，根据输入csv文件中所记载的经纬度和属性数据，生成线状三维地图。

EnviFusion社区浏览器下载地址【227MB】

模板工程下载地址【15.7MB】

模板使用方法​

打开项目模板​

  1. 打开Envifusion 社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。

    点击文件菜单栏中的打开工程，选择并打开模板文件夹中的tpl013.efp文件。

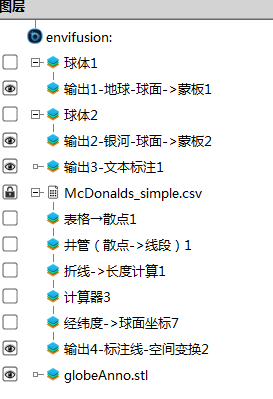

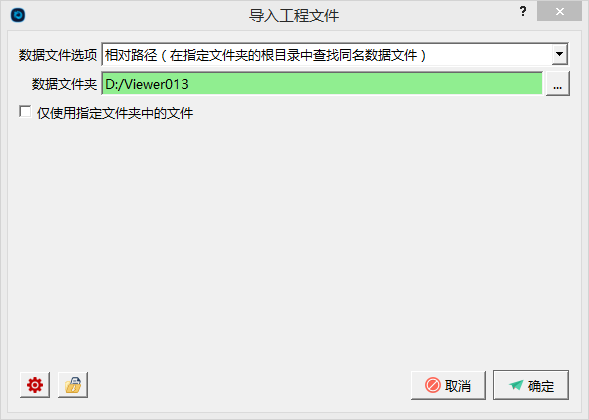

    在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。

  2. 在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。

  3. 可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容

模板输入文件​

本模板的输入图层为表格数据图层、文本标注图层、地表标注图层和两个球体图层，图片代表核污染范围，两个球体分别代表了地球和银河。用户可导入与之文件相同类型的图片文件，对球体进行参数修改，可以将二维平面图中的内容显示成三维图像，并显示在球体对应的位置。

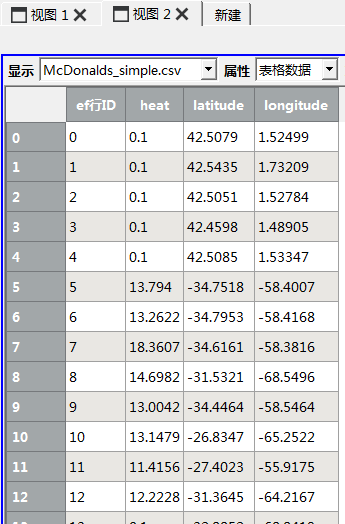

  1. 首先查看输入图层，在图层面板中选择McDonalds_simple.csv图层，在视图2中以表格形式查看。显示如下：

  2. 在图层面板中选中两个球体图层，使其可见，在视图1中显示如下：

  3. 文本标注图层中可输入对应文字内容，并进行设置。

模板输出文件​

模板输出结果为由输出1-地球-球面->蒙板1、输出2-银河-球面->蒙板2、输出3-文本标注1、输出4-标注线-空间变换2图层进行展示。

  1. 输出1-地球-球面->蒙板1图层：根据对球体进行蒙板和生成切向操作，生成三维地球球体。如下图所示。

  2. 输出2-银河-球面->蒙板2图层银河球体，需注意，背面渲染需选择为剔除正面，这样才不会遮挡地球体球体。

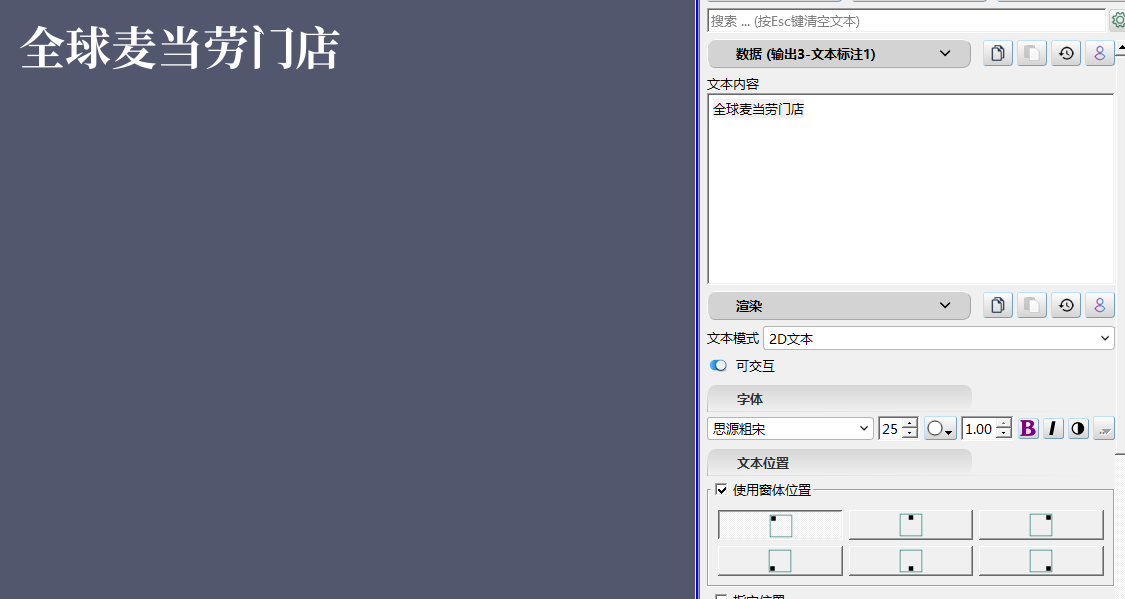

  3. 输出3-文本标注1图层中可输入对应文字内容，并进行设置。

    globeAnno.stl图层中显示地表信息标注。

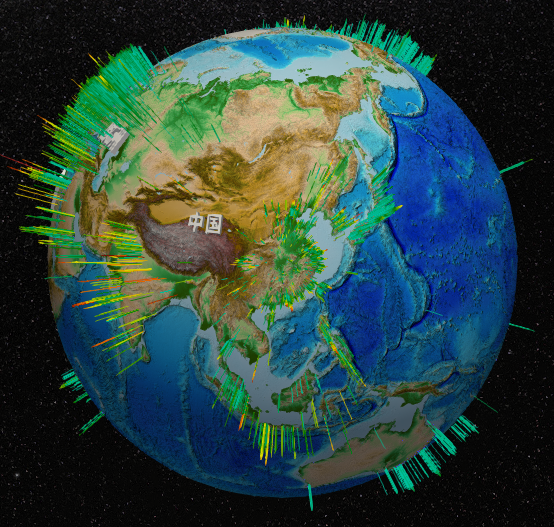

  4. 输出4-标注线-空间变换2表格文件数据进行计算，变换成凸出球面的管状图，显示不同地区门店热力信息。

模板结果的保存与展示

用户可在视图窗口旋转拖动查看新生成的模型。模型成果可以保存为epub文件，在gallery.envifusion.com网站实现在线展示。

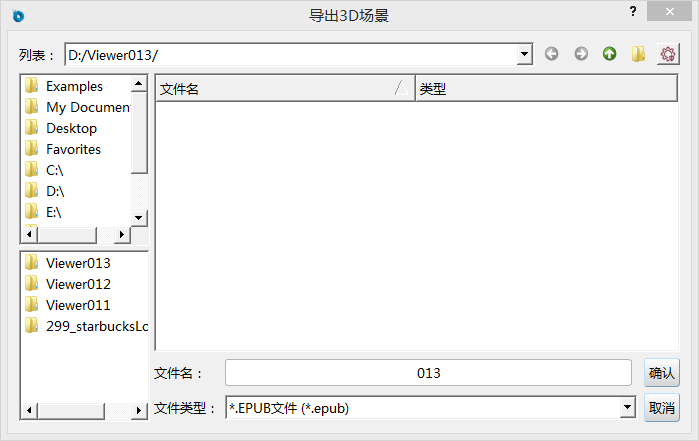

  1. 选中需要展示模型图层，点击开始->网络发布选项，导出当前视图中的3D场景，自定义保存路径和文件名，并将文件类型设为.epub格式。点击确定和保存，保存当前视图中的图层。

  2. 在网络浏览器中打开gallery.envifusion.com网站，将新生成的epub文件拖拽至网页右上角，在跳出的对话框中点击导入，导入模型文件。

  3. 导出的3D模型出现在新生成的网页中，可对模型进行缩放、移动、旋转，修改渲染方式、修改色彩等展示。
