河流动态蒙板

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

1 示例模板简介 2 模板使用方法 2.1 打开项目模板 2.2 模板输入文件 2.3 模板输出文件 3 模板结果的保存与展示

示例模板简介

本模板将帮助用户使用DEM高程地图作为底图，在其上蒙覆河流折线图层，通过对折线蒙板图层施加蒙板坐标偏移，从而实现河流的动态流动效果。

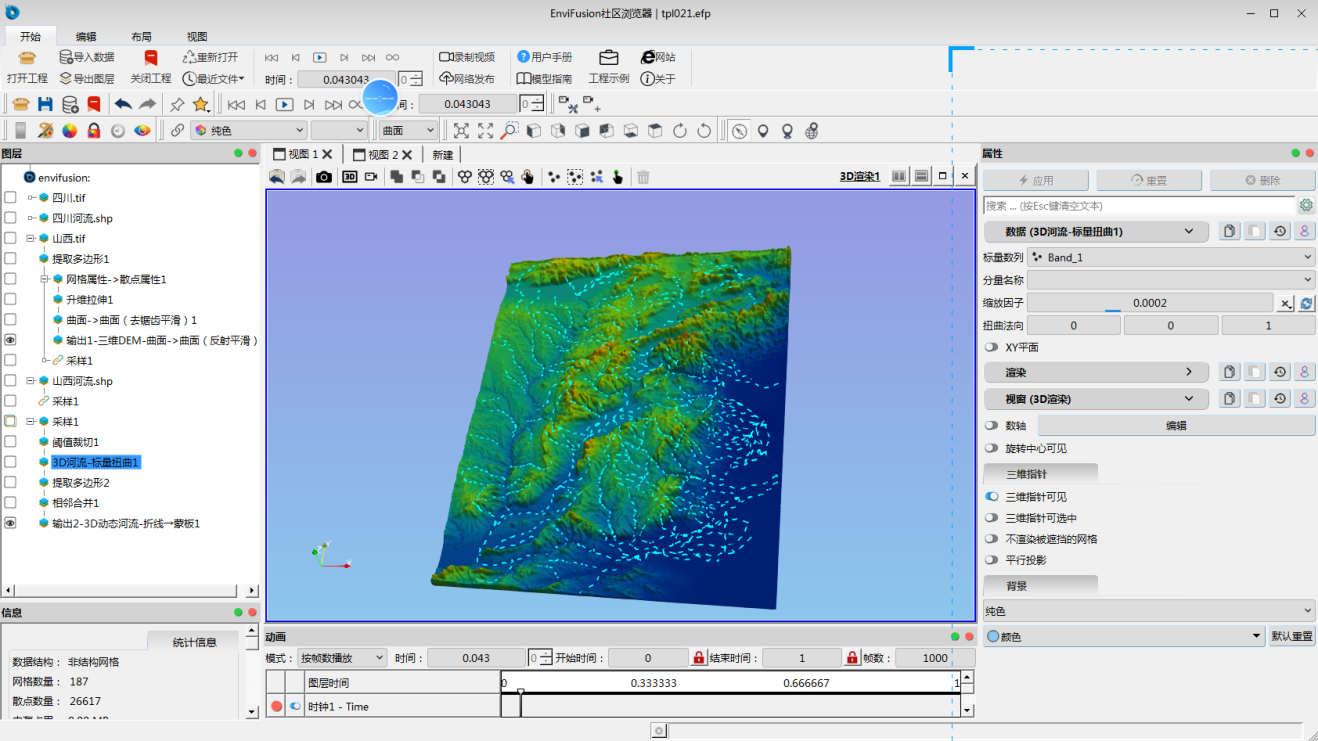

打开Envifusion 社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。
点击文件菜单栏中的打开工程，选择并打开模板文件夹中的tpl020.efp文件。
在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。

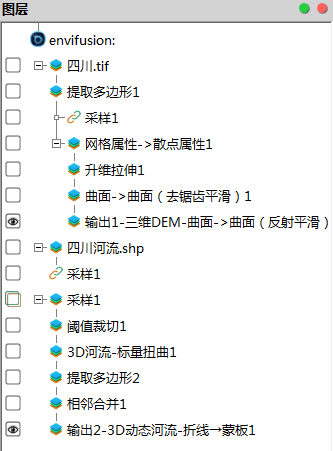

在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。
可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容

本模板的输入图层为四川.tif、四川河流.shp图层，用户可导入或使用EnviFusion创建与之文件相同类型的文件。

首先查看输入文件，在图层面板中选择四川.tif图层，在视图1中查看。
点击开始菜单栏中的导入数据选项，或点击界面上方的打开数据文件按钮，打开打开文件对话框。
选择本模板中准备了山西.tif文件作为演示文件，点击确定，在图层面板中生成山西.tif图层，在该图层对应的属性面板中点击应用导入山西.tif文件。

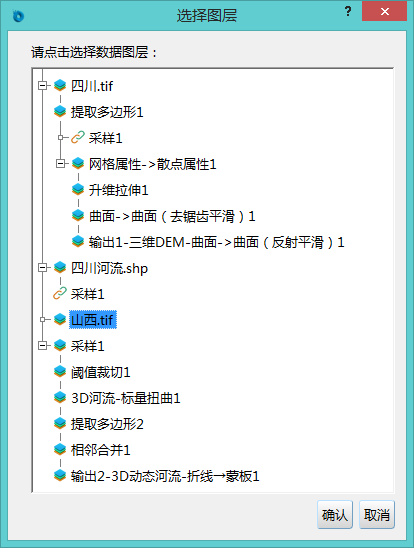

在图层面板中选中提取多边形1图层，点击编辑->改变数据源选项，在选择图层对话框中，选择山西.tif图层，点击确定完成设置。
第二个输入文件为四川河流.shp，在视图1中查看显示如下：
导入同类型数据文件。点击开始菜单栏中的导入数据选项，或点击界面上方的打开数据文件按钮，打开打开文件对话框。
选择本模板中准备了山西河流.shp文件作为演示文件，点击确定，在图层面板中生成山西河流.shp图层，在该图层对应的属性面板中点击应用导入山西河流.shp文件。

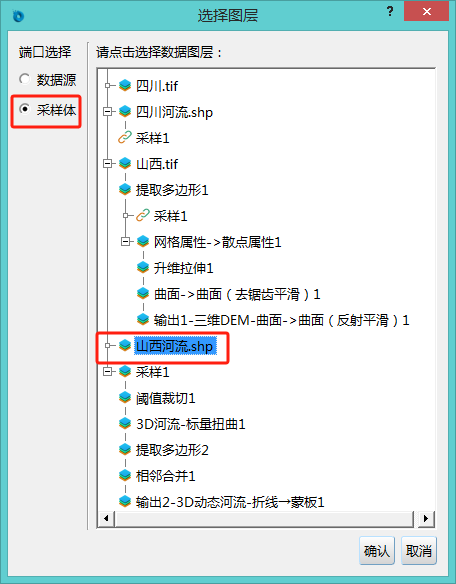

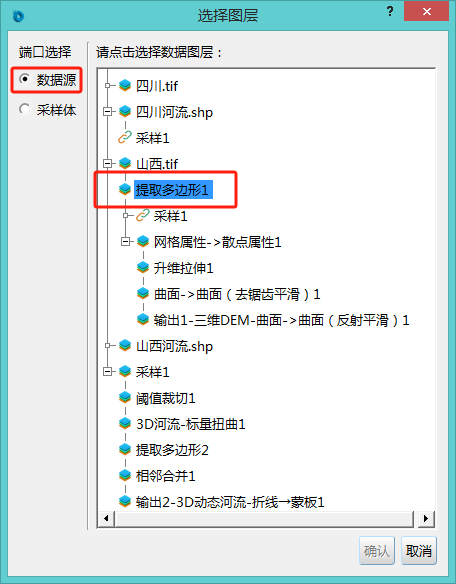

在图层面板中选中采样1图层，点击编辑->改变数据源选项，在选择图层对话框中，确认数据源为：提取多边形1图层，选择山西河流.shp图层为采样体。点击确定完成设置。

模板输出结果为由输出1-三维DEM-曲面->曲面（反射平滑）1、和输出2-3D动态河流-折线→蒙板1图层进行展示。

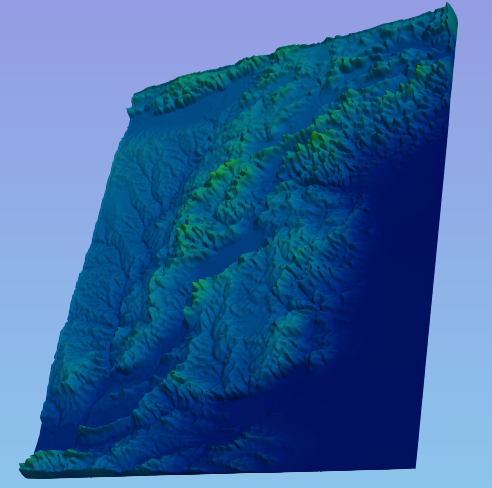

输出1-三维DEM-曲面->曲面（反射平滑）1图层使用山西高程图后，展示如下：

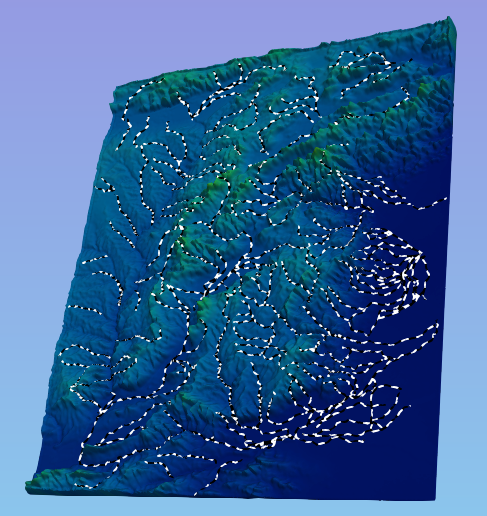

输出2-3D动态河流-折线→蒙板1图层，在视图1中显示如下：
此动态效果使用了折线-蒙板工具，使用虚线图片，对三维河流文件进行蒙板。此模板中提供了两个虚线图片，分别为efDashBW.png、efDashOl.png。用户可通过属性面板下的曲面蒙板材质进行选择，或导入其他可用的虚线图片。
efDashBW.png为双色黑白显示，动态效果如下：

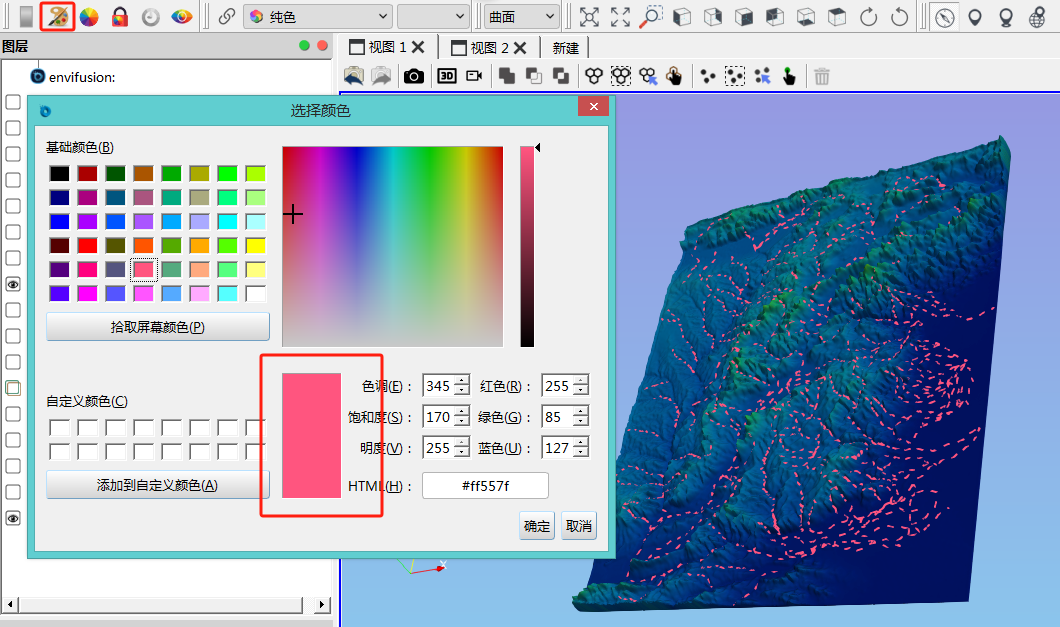

其中黑色不可修改，用户可使用编辑调色板快捷键修改白色为其他颜色，如以下示例。
efDashOl.png为单色显示，动态效果如下：
用户可使用编辑调色板快捷键修改单色，如以下示例。
