剖面三维可视化（上：剖面制备）

项目图示
操作视频

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

1 示例模板简介 2 模板使用方法 2.1 打开项目模板 2.2 模板输入文件 2.3 模板输出文件 3 模板结果的保存与展示

示例模板简介

本模板支持用户使用EnviFusion社区浏览器导入扫描版水文地质剖面图，切除剖面图中地面以上的部分，并生成透明的裁切后的剖面图像，用于后期制作三维立体地质剖面模型。

EnviFusion社区浏览器下载地址【227MB】

模板工程下载地址【1.7MB】

模板使用方法

打开项目模板

打开Envifusion 社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。
点击文件菜单栏中的打开工程，选择并打开模板文件夹中的tpl024crossSectionCut.efp文件。
在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。
在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。
可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容

模板输入文件

本模板的输入图层为CrossSectionOriginal.png图层和多边形1图层。

首先查看输入图层数据类型。在图层面板中选择CrossSectionOriginal.png图层，使其可见。即可在视图1中看到导入的扫描版水文地质剖面图像。需注意，此图像中的水文地质剖面左右边缘需和图像画布边缘一致，否则会引起裁切问题。如用户自己的图片左右两侧有其他备注图例等信息，建议在外部工具（图画、PS）等重进行第一步裁切。
在信息面板的属性数据中，可以看到此图像为三分量图像。
在图层面板中选择多边形1图层，使其可见。即可在视图1中看到该多边形划定的范围。
点击开始菜单栏中的导入数据选项，或点击界面上方的打开数据文件按钮，打开打开文件对话框。
选择本模板中准备了武汉地区的剖面文件WHCS.jpg文件作为演示文件，选择JPEG读取器导入文件，点击确定，在图层面板中生成WHCS.jpg图层。
此文件为三分量图像。
在图层面板中选中多边形1图层，可以看到其范围与新导入的剖面图不相符，需进行修改。

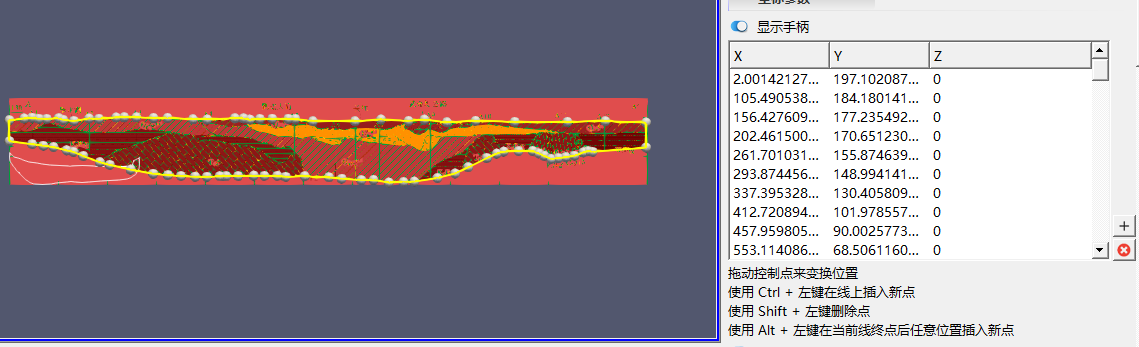

多边形1图层的属性面板中，可以看到控制其形态和范围的多个点位置，用户可以将其删除(至少保留两个)后，根据面板中的操作提示，新增点。或者选择一一挪动现有点的位置到新的剖面边界上，根据需要，再新增点。

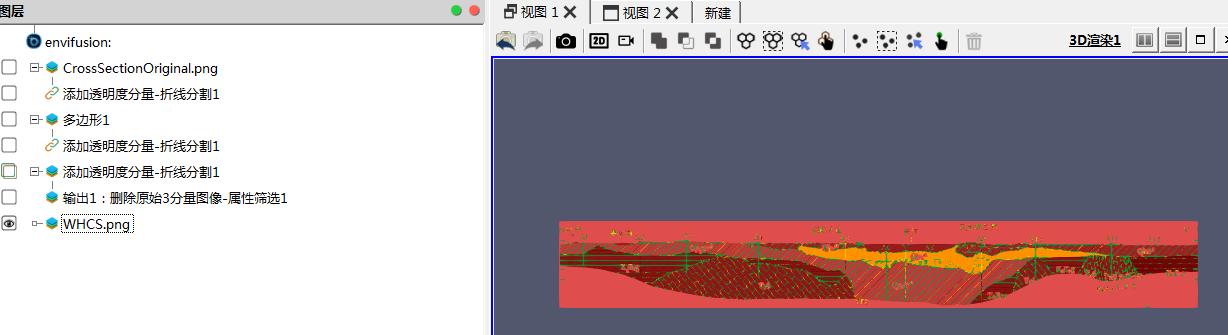

选择添加透明度分量-折线分割1图层，点击编辑->改变数据源选项，在选择图层对话框中，待切图层选择WHCS.jpg图层，折线图层选择多边形1图层，点击确定完成设置。此时将武汉的数据将自动应用于模板中。
因为WHCS.jpg图层为三分量图层，所以可以向现有数据追加分量。
追加之后，新增一项分量。

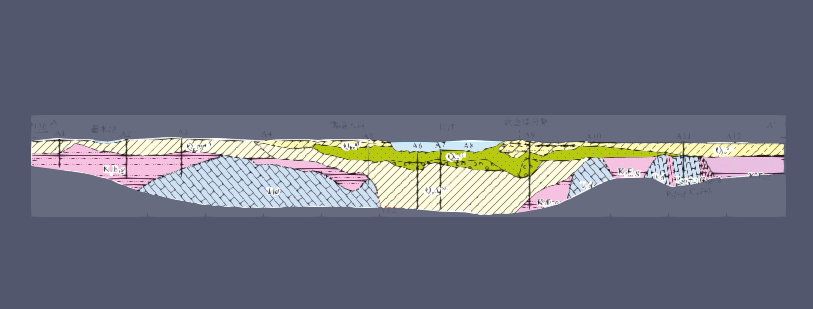

如用户导入的剖面图像为四分量，则需修改为“修改现有数列”。同时用户，需观察输出1中显示的图像范围，可根据需要，选择或撤销“反转”选项。
