经纬度地图三维化

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

1 示例模板简介 2 模板使用方法 2.1 打开项目模板 2.2 模板输入文件 2.3 模板输出文件 3 模板结果的保存与展示

示例模板简介​

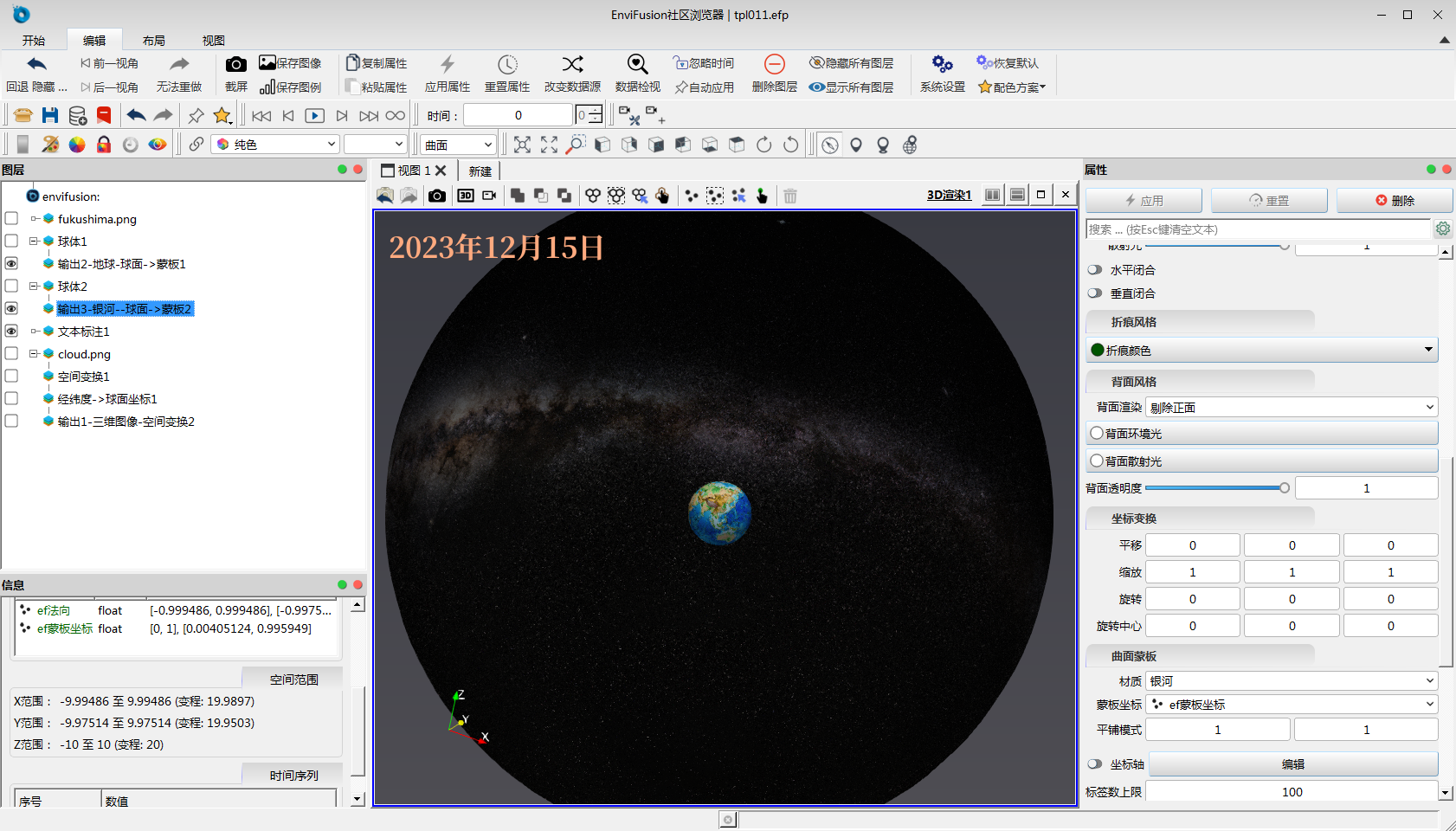

本模板将帮助用户，导入以经纬度为坐标系的二维图片文件，快速转化为三维图片，并蒙覆在球体（三维地球）的对应位置。

EnviFusion社区浏览器下载地址【227MB】

模板工程下载地址【17.0MB】

模板使用方法​

打开项目模板​

  1. 打开Envifusion 社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。

    点击文件菜单栏中的打开工程，选择并打开模板文件夹中的tpl011.efp文件。

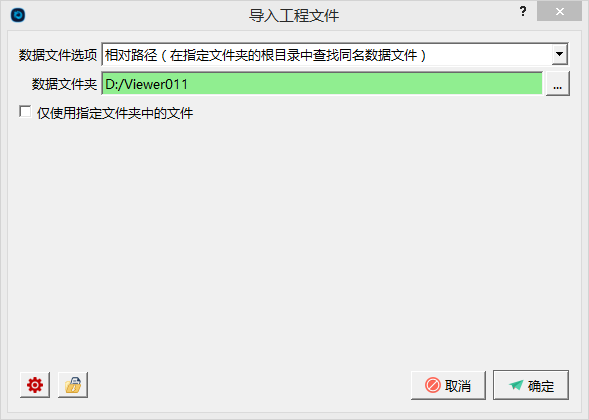

    在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。

  2. 此时，EnviFusion弹出提示窗口如下：

    这是因为本模板中使用的核污染分布图片中包含的坐标范围跨越了国际日期变更线，为保证图片的完整，模板中未对图片进行切割。如用户的图片和此模板类似，忽略本提示即可。

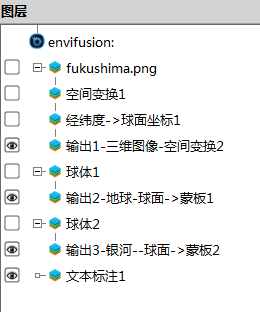

  3. 在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。

  4. 可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容

模板输入文件​

本模板的输入图层为fukushima.png图层和两个球体图层，图片代表核污染范围，两个球体分别代表了地球和银河。用户可导入与之文件相同类型的图片文件，对球体进行参数修改，可以将二维平面图中的内容显示成三维图像，并显示在球体对应的位置。

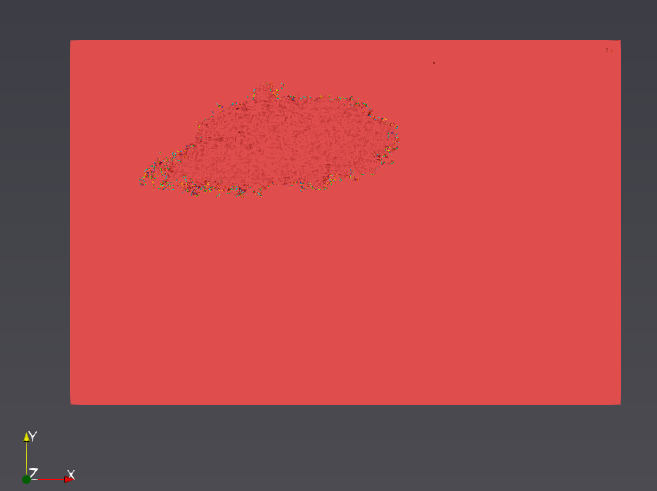

  1. 首先查看输入文件，在图层面板中选择fukushima.png图层，在视图1中查看。显示如下：

  2. 在图层面板中选中两个球体图层，使其可见，在视图1中显示如下：

  3. 用户可点击开始菜单栏中的导入数据选项，或点击界面上方的打开数据文件按钮，打开打开文件对话框。

  4. 选择本模板中导入了cloud.png文件作为演示文件，在图层面板中生成cloud.png图层。

  5. 在图层面板中选中空间变换1图层，点击编辑->改变数据源选项，在选择图层对话框中，选择cloud.png图层，点击确定完成设置。

  6. 在图层面板中选中空间变换1图层，在属性窗口中，将平移和缩放参数进行如下修改：

  7. 选中空间变换2图层，在属性窗口中，将平移和缩放参数进行如下修改：

模板输出文件​

模板输出结果为由输出1-三维图像-空间变换2、输出2-地球-球面->蒙板1和输出3-银河-球面->蒙板2图层进行展示。

  1. 使用cloud.jpg中包含的云图分布信息，通过空间变换和球面坐标转换，输出1-三维图像-空间变换3图层展示云图如下。

  2. 输出2-地球-球面->蒙板1图层如下图所示。

  3. 输出3-银河-球面->蒙板2图层银河球体，需注意，背面渲染需选择为剔除正面，这样才不会遮挡地球体球体。

模板结果展示

用户可在视图窗口旋转拖动查看新生成的模型。
