剖面三维可视化（下：剖面三维化）

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

1 示例模板简介 2 模板使用方法 2.1 打开项目模板 2.2 模板输入文件 2.3 模板输出文件 3 模板结果的保存与展示

示例模板简介​

本模板支持用户使用EnviFusion社区浏览器将前期制备的透明地质剖面图像，贴合在DEM模型的合适位置。用户需手动绘制地质剖面线位置，系统将采集此剖面线上的沿线高程，并将剖面图像缝合在高程模型中的适当位置，从而达到三维可视化效果。

EnviFusion社区浏览器下载地址【227MB】

模板工程下载地址【22.9MB】

模板使用方法​

打开项目模板​

  1. 打开Envifusion 社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。

    点击文件菜单栏中的打开工程，选择并打开模板文件夹中的3D水文地质剖面模板.efp文件。

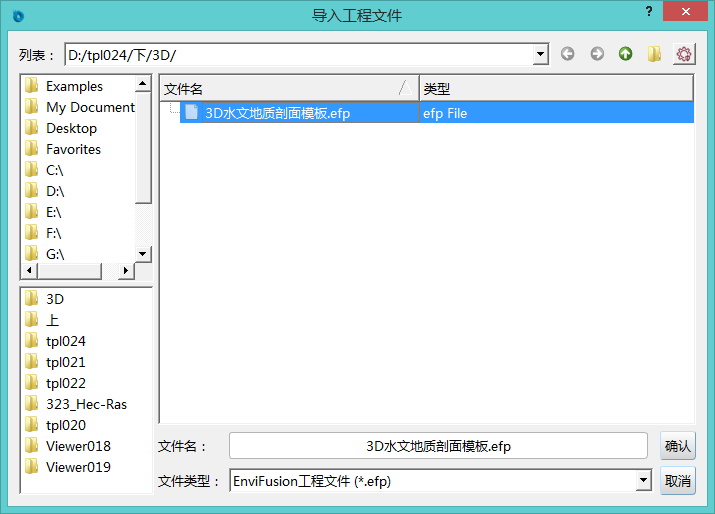

    在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。

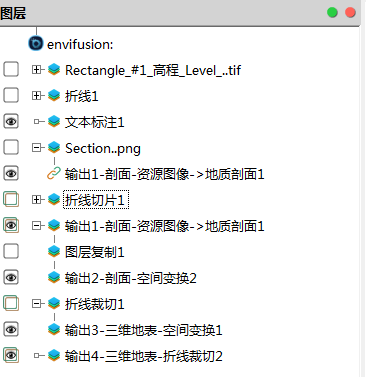

  2. 在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。

  3. 可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容

模板输入文件​

本模板的输入图层为Rectangle#1高程_Level_15.tif、Section1.png文件，用户可导入与之文件相同类型的文件。

  1. 首先查看输入文件，在图层面板中选择Rectangle#1高程_Level_15.tif图层，在视图1和视图2中查看其高程信息如下。

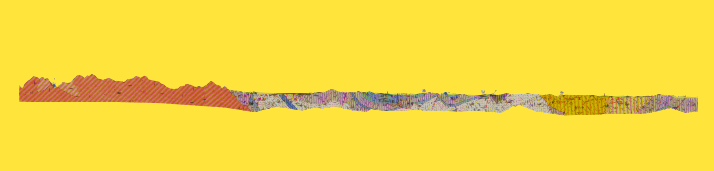

  2. 在图层面板中选中Section1.png图层，使其可见，在视图1中显示剖面如下：

  3. 点击开始菜单栏中的导入数据选项，或点击界面上方的打开数据文件按钮，打开打开文件对话框。

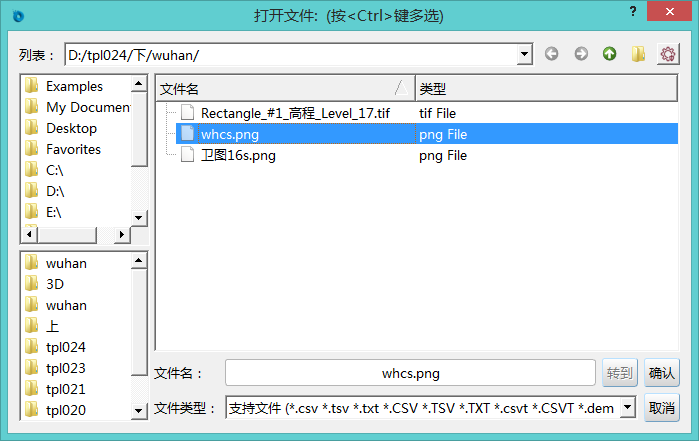

  4. 选择本模板中准备的wuhan文件夹中的相关文件Rectangle#1高程_Level_17.tif、whcs.png作为演示文件，点击确定。

  5. 在图层面板中选中网格->散点1图层，点击编辑->改变数据源选项，在选择图层对话框中，选择Rectangle#1高程_Level_17.tif图层，点击确定完成设置。

    为达到更好的三维效果，可将替换后的标量扭曲1图层的缩放因子修改为0.0001.

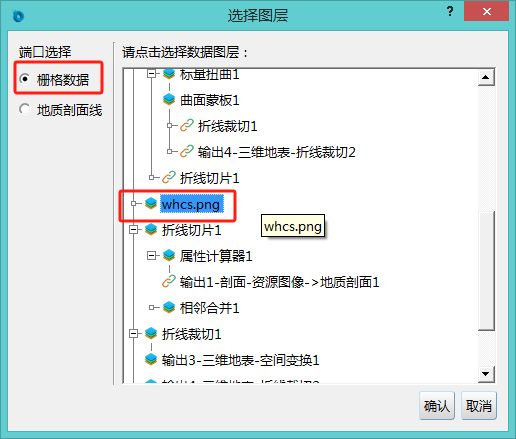

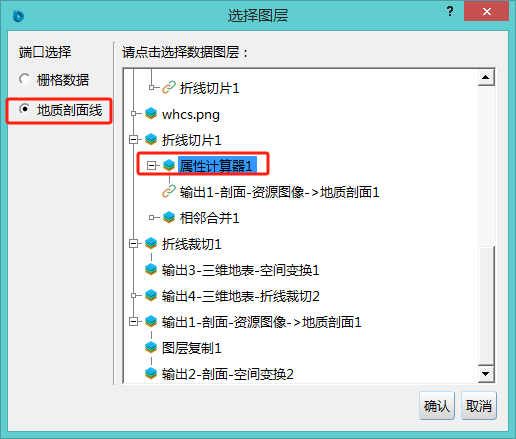

  6. 在图层面板中选中输出1-剖面-资源图像->地质剖面1图层，点击编辑->改变数据源选项，在选择图层对话框中，栅格数据选择whcs.png图层，地质剖面线选择属性计算器1图层，点击确定完成设置。

  7. 进行替换操作时，程序将弹出调试窗口如下：

    出现此警告的原因是，原始折线的位置和替换图片的位置不关联，接下来需要对折线位置进行修改。

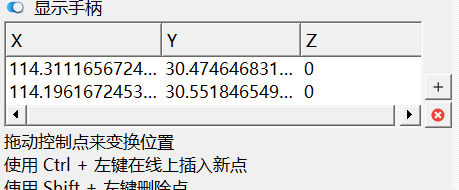

  8. 选中折线1图层，在右侧的属性面板中，修改点位为如下数据，单击应用。

模板输出文件​

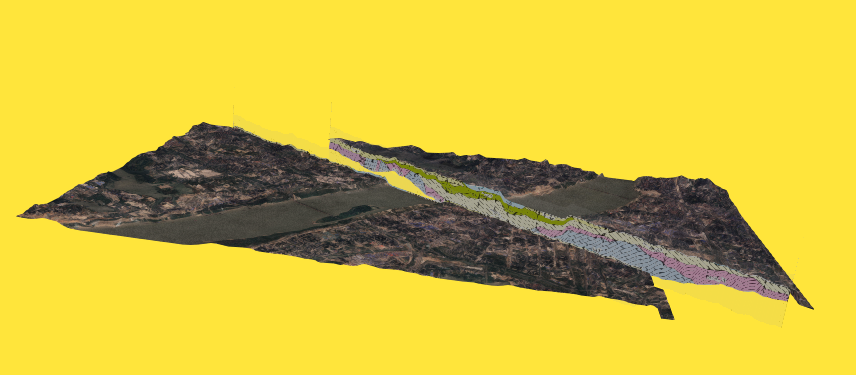

模板输出结果为由输出1-剖面-资源图像->地质剖面1、输出2-剖面-空间变换2、输出3-三维地表-空间变换1和输出4-三维地表-折线裁切2图层进行展示。

  1. 输出1-剖面-资源图像->地质剖面1图层和输出2-剖面-空间变换2图层中展示三维剖面信息，因高程数据进行了替换，需要对输出1图层中的缩放因子进行修改。

    高程缩放修改为2，剖面缩放修改为0.0004

  2. 输出3-三维地表-空间变换1和输出4-三维地表-折线裁切2图层代表了分割开的两侧三维地表，需要对蒙板图片进行修改，修改为卫图16s.png：

模板结果的保存与展示

用户可在视图窗口旋转拖动查看新生成的模型。模型成果可以以动画形式进行展示。

  1. 选中需要展示模型图层。在动画面板中对摄像机参数进行设置。双击右侧空白区域，通过旋转拖动视图1主体，展示不同角度，确定摄像机当前的机位。

  2. 位置设置完成后，单击动画播放按键，即可以动态形式查看动画。单击录制视频，可将动画以视频的形式保存下来。
