算例简介

使用上一算例中获取的阜阳市剖分网格和各项输入文件，构建描述地下水流动趋势方向的ModFlow模型。由于分布式地层导水参数的稀缺，此模型为均一介质模型，全部含水地层使用统一的含水层参数，并根据监测井水位进行简单校正，可作为深入研究区域地下水资源的起点。

操作步骤

新建项目

打开Envifusion软件，若软件界面仍有其他项目，点击菜单栏按钮关闭当前项目文件。

创建MODFLOW6模型

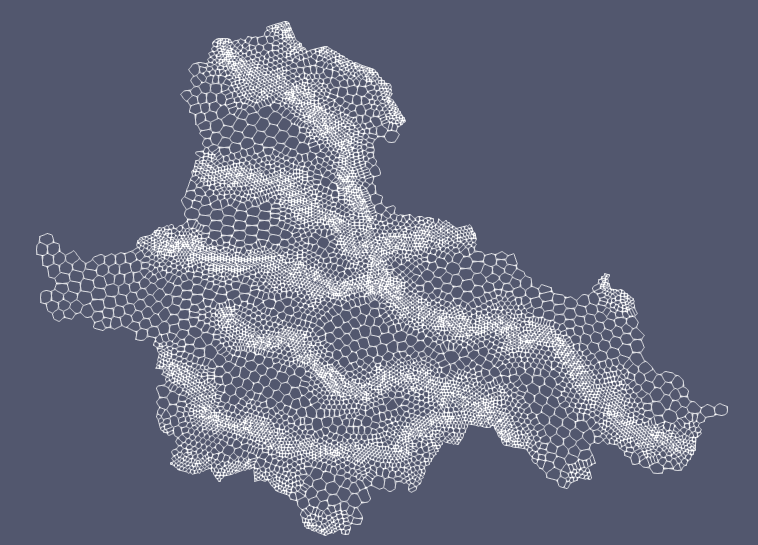

点击菜单栏中的导入数据按钮，打开算例文件夹中的C04-区域网格.efd文件，生成C04-区域网格.efd图层，在该图层属性面板中点击应用完成设置。导入EnviFusion制作的区域网格，在视图1中显示如下：

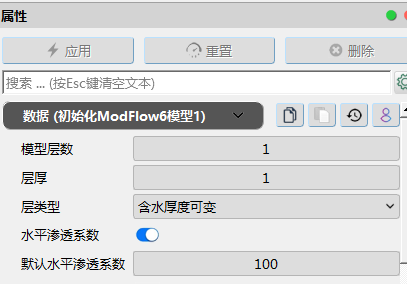

在管道面板中，选中C04-区域网格.efd图层，右击快速操作，输入操作命令：初始化，选中初始化MODFLOW6命令。在属性面板中，设置模型层数：1，层厚：1，层类型：含水厚度可变，水平渗透系数：100。单击应用，创建MODFLOW6模型图层。

定义网格高程

使用第一部分教程中创建好的高程文件定义网格高程。

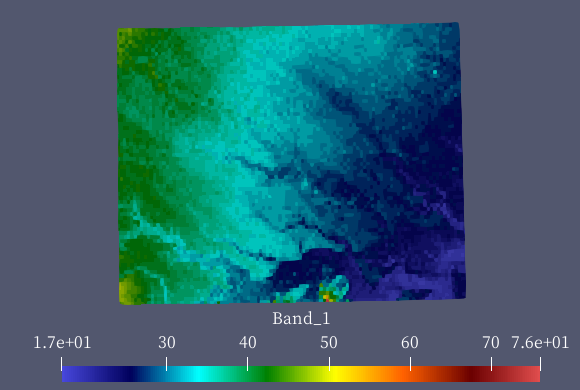

点击菜单栏中的导入数据按钮，打开算例文件夹中的C01-区内DEM.efd文件，生成C01-区内DEM.efd图层，在该图层属性面板中点击应用完成设置。

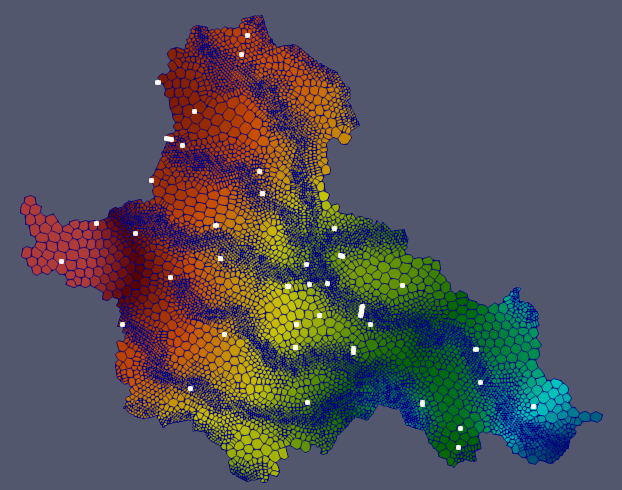

选择初始化MODFLOW6模型1图层，点击数值模拟-> MODFLOW6->MF6网格高程，选择C01-区内DEM.efd图层为高程图层，点击确认生成MF6网格高程1图层，将其重命名为010-顶板高程-MF6网格高程1图层。在属性面板中，选择赋值模式为网格属性->单层，高程数列为band_1，赋值对象为模型顶板，最小层厚为0.1，勾选上层优先，选择固定层厚，设置终止层号为1，固定层厚为150，单击应用。在渲染子面板中，将渲染方式设为曲面，并将坐标变换中Z方向的缩放值设置为5，可在视图1窗口显示赋值高程后的模型：

定义补给边界

点击菜单栏中的导入数据按钮，打开算例文件夹中的阜阳C04-水均衡表.csv文件，生成阜阳C04-水均衡表.csv图层，在该图层属性面板中点击应用完成设置。在视图2中以表格形式可以看到水均衡表包含的数据：
基于阜阳C04-水均衡表.csv图层，进行表格->散点的转换操作。在表格->散点1图层的属性面板中，对XY坐标进行匹配，勾选2D散点选项，单击应用。
在管道面板中，选中010顶板高程图层，对其进行快速操作：MF6层赋值，属性图层选择表格->散点1图层，生成MF6层赋值1图层，重命名为020垂向入渗边界-MF6层赋值1图层，在属性面板中，选中垂向入渗边界，并设定层号为1，垂向入渗率设置为净面状补给率mpd，单击应用。

定义河流边界

在图层面板中只保留C-04区域网格.efd图层的显示，点击俯拾视角：Z轴向外工具，并单击视图1中的3D 按钮，切换为2D 查看。

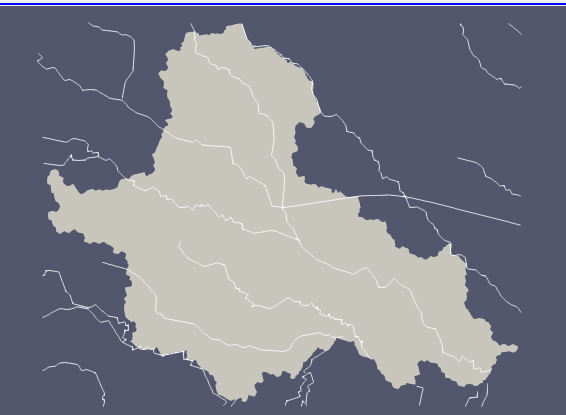

单击导入数据按键，导入文件C-02区内河流.efd文件，单击应用，生成C-02区内河流.efd图层。

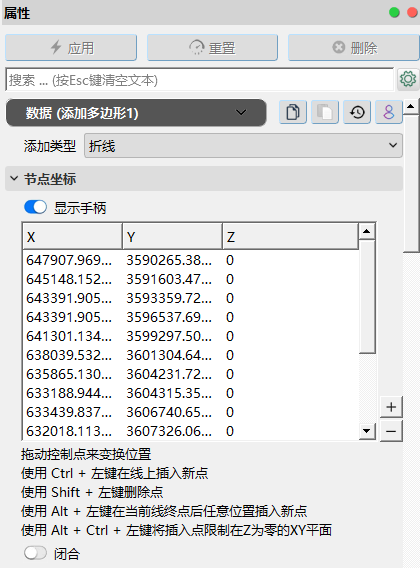

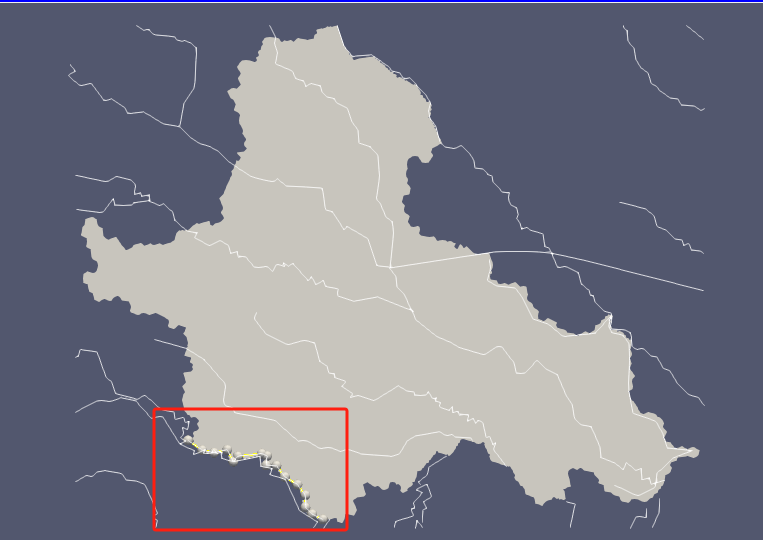

在C-02区内河流.efd图层基础上，进行两次添加多边形快速操作，以补充河流图层中的欠缺。
对添加多边形2图层，进行采样操作，数据源选择C01-区内DEM.efd图层，采样体选择添加多边形2图层，单击确定。生成采样1图层。

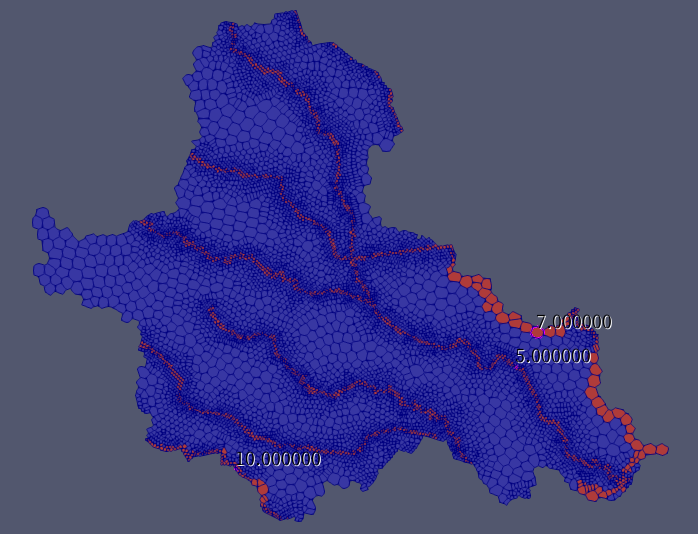

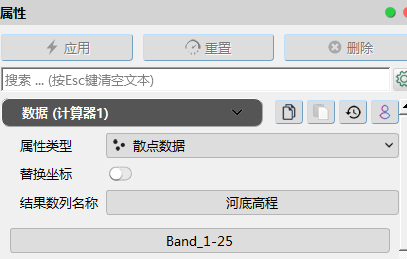

对采样1图层，进行两次计算器操作，分别计算出河底高程和河流水位，用于后续河流边界赋值。
在图层面板中选择020垂向入渗边界图层，点击数值模拟->MODFLOW6水流->MF6线赋值，属性图层选择计算器2图层，生成MF6线赋值1图层，将该图层重命名为030河流边界-MF6线赋值1图层。在该图层属性面板数据子面板中，属性类别设为河流边界，层号为1，设置河流水位、传导系数为500、河底高程。单击应用。高程预警为设置到适当层。

解释运行MODFLOW6

解释运行创建好的水流模型。

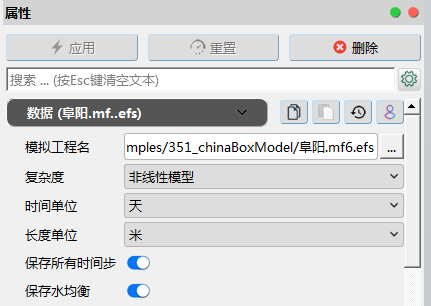

选中030河流边界图层，点击数值模拟-> MODFLOW6水流->MF6解释运行，生成解释运行MF6解释运行1图层。在属性面板中，点击按钮选择模型文件生成的位置，将模型名保存为阜阳.mf6。选择复杂度为非线性模型，时间单位为天，长度单位为米，勾选保存所有时间步、保存水均衡、点击应用，系统将自动编译并运行MODFLOW6模型，运行完成后会弹出调试窗口，显示MODFLOW水流模型引擎正常结束。

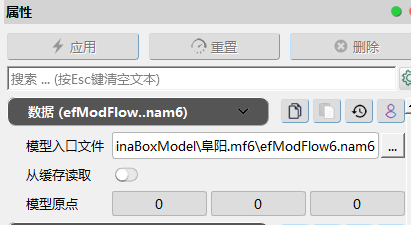

点击菜单栏中的导入数据按钮，选择上一步中用户指定名称的MODFLOW6文件夹中的efModFlow6.nam6文件。图层面板中生成efModFlow6.nam6图层。
在该图层属性面板将坐标变换属性下的Z方向缩放设为5，点击应用导入MODFLOW6模型结果。

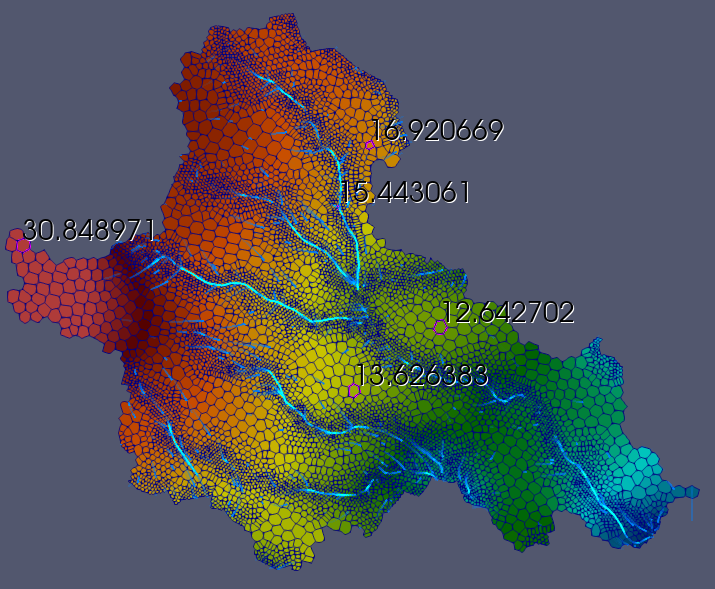

通过选择面板中水头标签的勾选，结合视图1下的网格或者散点选择工具，可以具体查看各个网格/散点的水头值。
选中efModFlow6.nam6图层，进行图层复制，生成图层复制1图层。将渲染方式设为矢量流线，点击应用完成设置。模拟区动态流场如下图所示。
为了创建流线长度相同的流场，需要对图层复制1图层进行计算器操作。在属性面板中输入计算公式：ef径流量/mag(ef径流量)。单击应用。模拟区动态流场如下图所示。

井水位标注

单击导入数据按键，导入C03-区内监测井文件，生成C03-区内监测井图层。

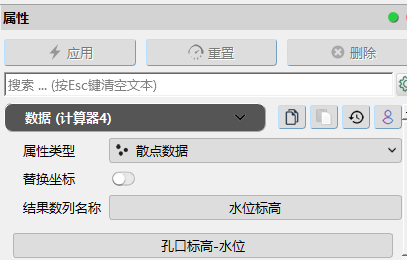

在管道面板中，选中C03-区内监测井图层，进行快速操作：计算器。在属性面板中，输入结果数列名称：水位标高，公式为孔口标高-水位，单击应用。

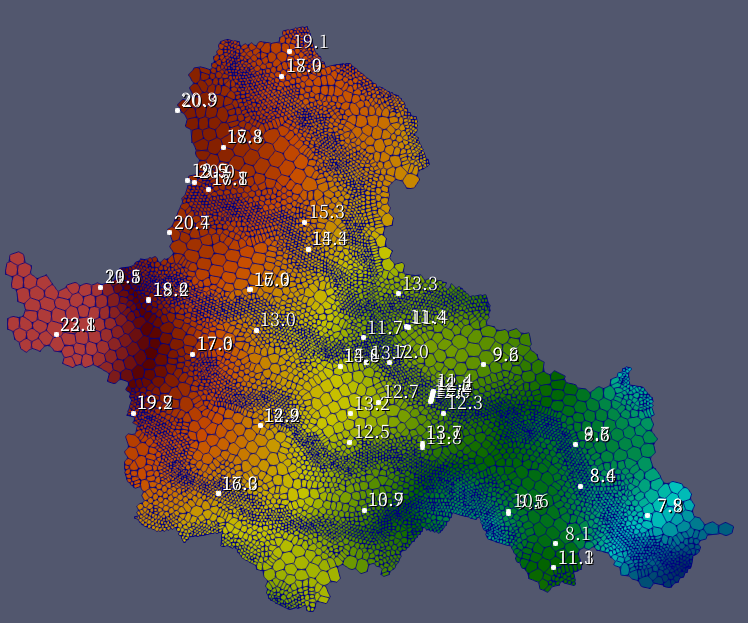

在管道面板中，选中计算器4图层，进行快速操作：散点->文字标注。在属性面板中，设置标注数列为：水位标高，并设置相关格式，单击应用。

接下来通过对监测井水位进行处理，创建真实迹线和模拟流线进行对比。
选中计算器4图层，进行散点->曲面（三角化）快速操作，生成散点->曲面（三角化）1图层。
对散点->曲面（三角化）1图层，进行平滑操作：曲面->曲面（加密平滑），生成曲面->曲面（加密平滑）1图层。在属性面板中，加密倍率设置为3，单击应用。
对曲面->曲面（加密平滑）1图层进行操作：势场->梯度，生成势场->梯度1图层，在属性面板中，属性列选择水位标高，勾选反转梯度方向，单击应用。
对势场->梯度1图层进行操作：平面等距迹线，生成平面等距迹线1图层，在属性面板中，向量选择ef梯度，追踪方向更为双向，时间步长为0.2，最大时间步数为2000，流线间距为0.5，流线均匀度为0.4，最低速率为1e-12，单击应用。
