算例简介
通过对阜阳市行政边界的提取，对区域内的高程、河流等信息进行提取和加密，生成用于创建MODFLOW6水流模型的网格和输入图层文件，可直接导入新项目中进行模型初始化及边界赋值等操作。
操作步骤
新建项目
- 打开Envifusion软件，若软件界面仍有其他项目，点击菜单栏
按钮关闭当前项目文件。
创建区域内高程
点击菜单栏中的导入数据

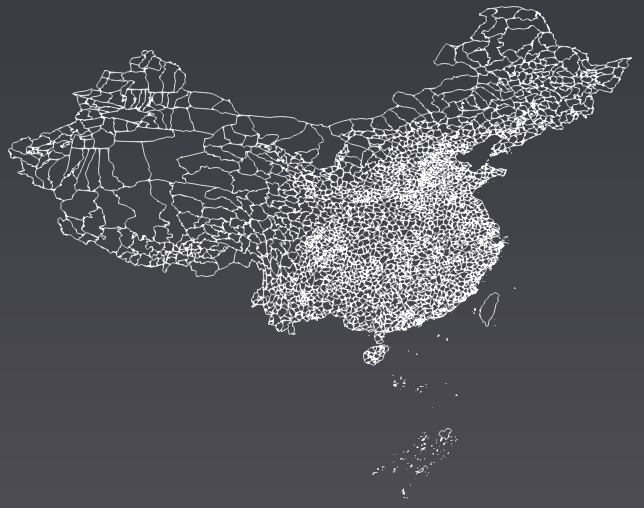

按钮，打开算例文件夹中的CITYPOLY.shp文件，生成CITYPOLY.shp图层，在该图层属性面板中点击应用完成设置。导入行政区文件，并以网络形式显示，在视图1中显示如下：

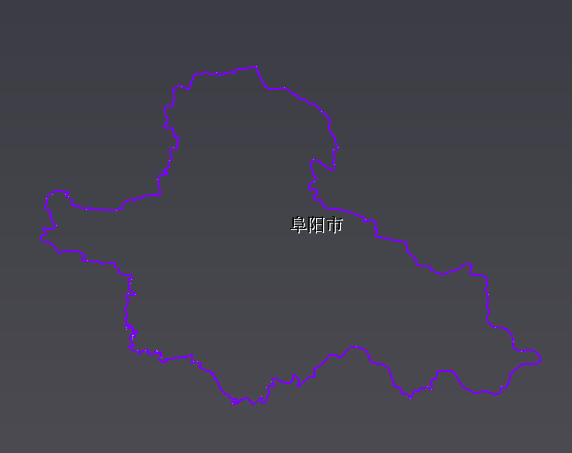

单击交互添加网格工具，靠近需要选择的安徽省阜阳市，直至其着色高亮显示，单击代表选中。单击计算->通用工具箱->图层->提取所选对象，生成提取所选对象1图层
点击菜单栏中的导入数据

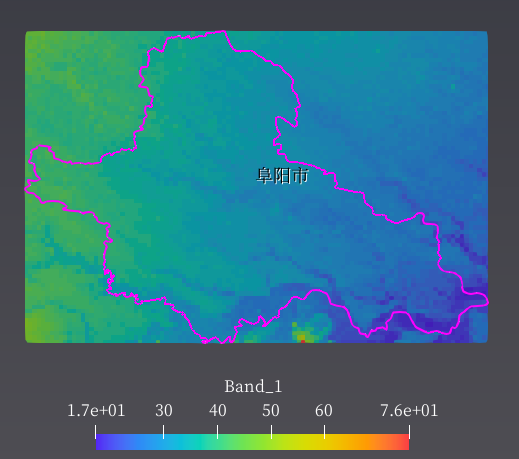

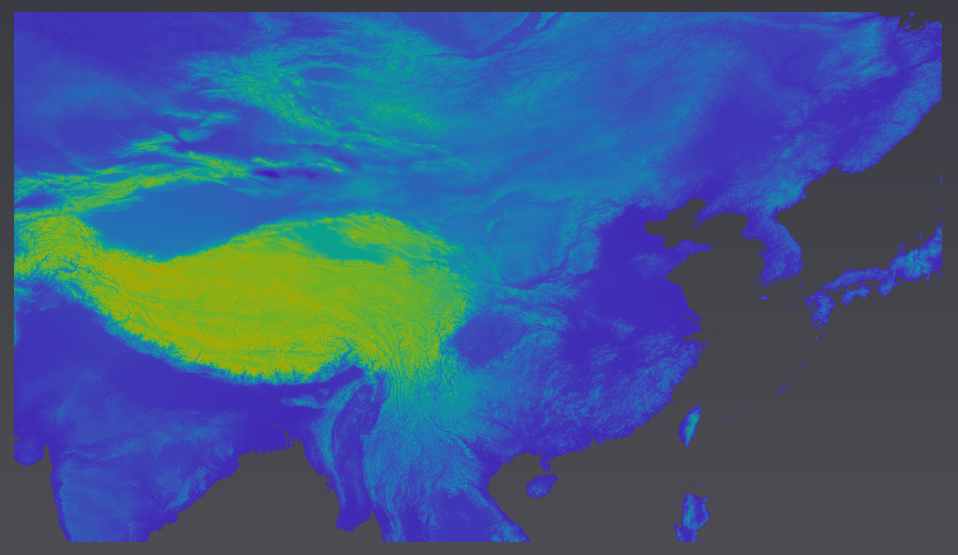

按钮，打开算例文件夹中的二维中国高程10.efd文件，生成二维中国高程10.efd图层，在该图层属性面板中点击应用完成设置。导入高程文件，并以曲面形式显示，在视图1中显示如下：
在管道面板中，选中二维中国高程10.efd图层，进行界面裁切快速操作，边界图层选择提取所选对象1，待切图层选择二维中国高程10.efd，生成界面裁切1图层。在属性面板中，勾选反转。将阜阳范围的高程裁切出来。

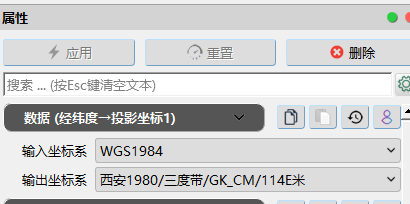

在管道面板中，选中界面裁切1图层，进行经纬度->投影坐标快速操作，在属性面板中，输入坐标系选择WGS1984，输出坐标系选择西安1980。单击应用。
选中转化为投影坐标的DEM图层，单击导出图层按键

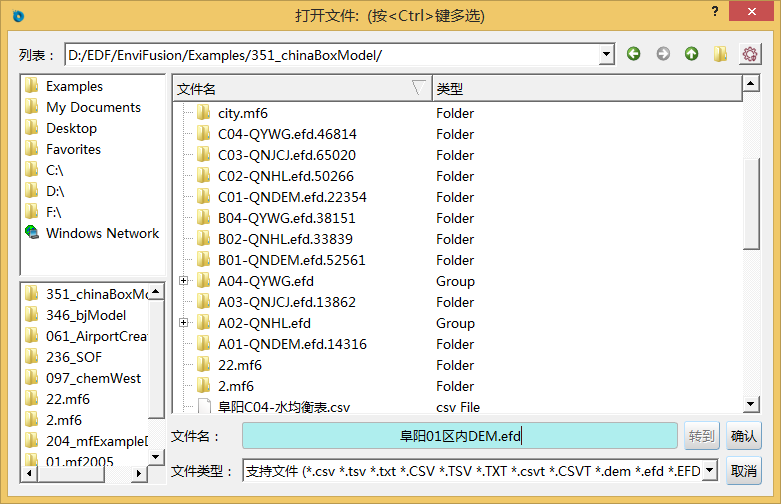

，另存为阜阳01区内DEM.efd文件。
创建区内河流
首先，对阜阳市行政边界进行处理。

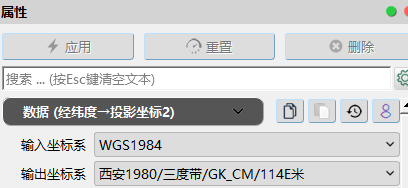

在管道面板中，选中提取所选对象1图层，进行经纬度->投影坐标快速操作。在属性面板中，输入坐标系选择WGS1984，输出坐标系选择西安1980。单击应用。生成经纬度->投影坐标2图层。

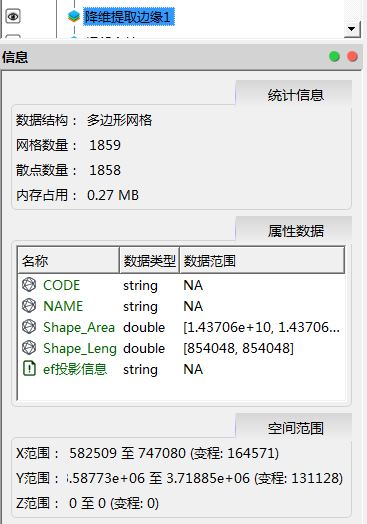

在管道面板中，选中经纬度->投影坐标2图层，进行降维提取边缘快速操作。将阜阳市行政区边缘提取出来。单击应用。生成降维提取边缘1图层。在信息面板中，可以查看其数据结构及网格散点数量。

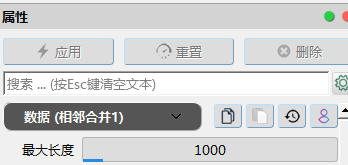

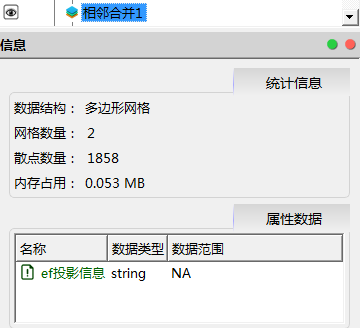

在管道面板中，选中降维提取边缘1图层，进行相邻合并快速操作。将相邻网格线段进行合并。单击应用。生成相邻合并1图层。在属性面板中，设置最大长度为1000，在信息面板中，可以查看其网格数量发生变化。
在管道面板中，选中相邻合并1图层，进行折线->锐化快速操作，以减少折线复杂度。单击应用。生成折线->锐化1图层。在属性面板中，设置锐化率为0.9。

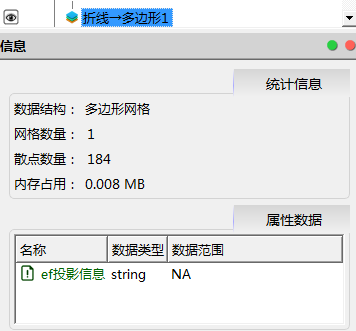

在管道面板中，选中折线->锐化1图层，进行折线->多边形快速操作，重新构造多边形。单击应用。生成折线->多边形1图层。在信息面板中，可以观察网格数量的变化。

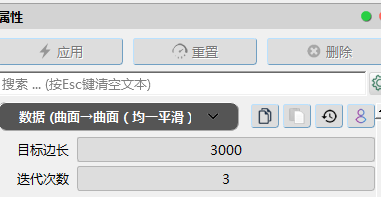

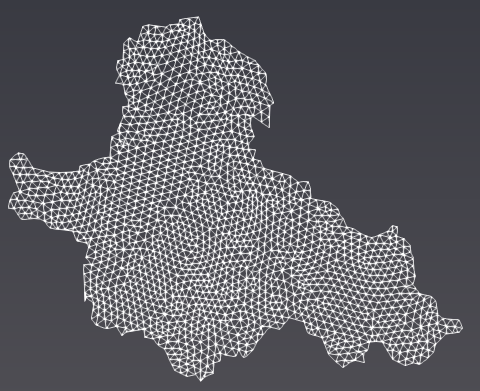

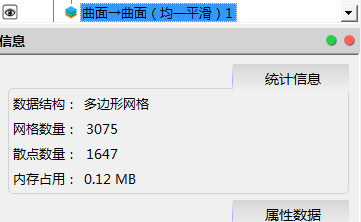

在管道面板中，选中折线->多边形1图层，进行曲面->曲面（均一平滑）快速操作，对多边形进行三角剖分。在属性面板中，设置目标边长为3000，迭代次数为3，单击应用。生成曲面->曲面（均一平滑）1图层。在信息面板中，可以观察网格数量的变化。在视图1中可以看到重新剖分后的网格。
接下来，对河流文件进行处理。
点击菜单栏中的导入数据

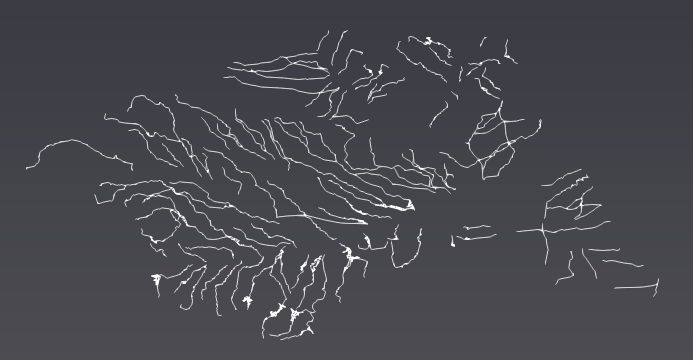

按钮，打开算例文件夹中的淮河流域.shp文件，生成淮河流域.shp图层，在该图层属性面板中点击应用完成设置。导入河流文件，并以网络形式显示，在视图1中显示如下
在管道面板中，选中淮河流域.shp图层，进行经纬度->投影坐标快速操作。在属性面板中，输入坐标系选择WGS1984，输出坐标系选择西安1980。单击应用。生成经纬度->投影坐标3图层。

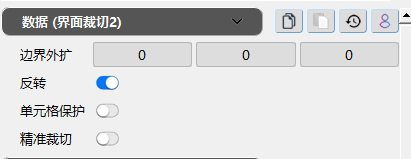

在管道面板中，选中经纬度->投影坐标3图层，进行界面裁切快速操作，边界图层选择曲面->曲面（均一平滑）1，待切图层选择经纬度->投影坐标3，生成界面裁切2图层。在属性面板中，勾选反转。将阜阳范围的河流裁切出来。

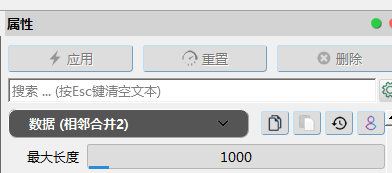

在管道面板中，选中界面裁切2图层，依次进行提取多边形和相邻合并快速操作，生成提取多边形1和相邻合并2图层。
在管道面板中，选中相邻合并2图层，进行折线->锐化快速操作，生成折线->锐化2图层。在属性面板中，设置锐化率为0.5，单击应用。
选中转化为折线->锐化2图层，单击导出图层按键
，另存为阜阳02区内河流.efd文件。
创建区内网格
因区域内河流的不完整，需手动补充一条线段代表河流，用于后续网格加密。

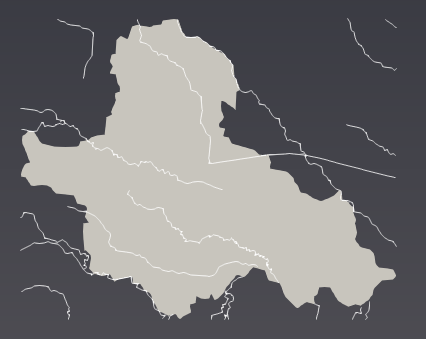

首先，导入阜阳区域地图，并进行相关操作，便于清楚查看河流的具体位置。单击导入数据按键，选择C05-区内地图.tiff文件导入，生成C05-区内地图.tiff图层。

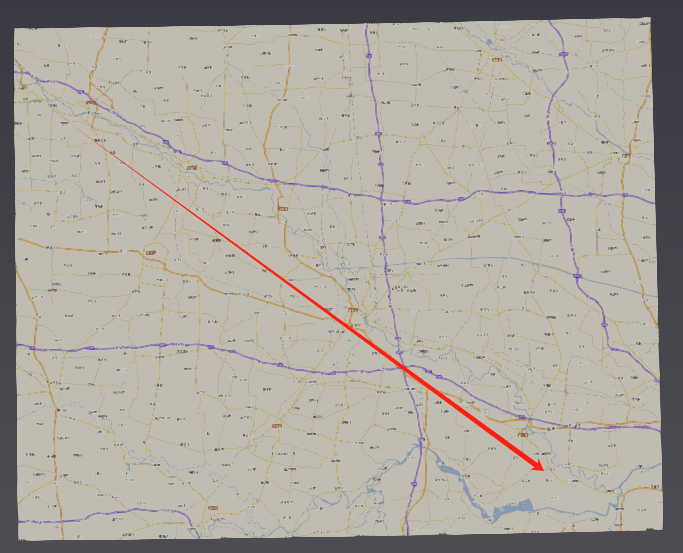

对C05-区内地图.tiff图层进行提取多边形和经纬度->投影坐标的操作，依次生成提取多边形图层和经纬度->投影坐标5图层。选中经纬度->投影坐标5图层显示，可以看到图中有一条自西北向东南方向的河流。

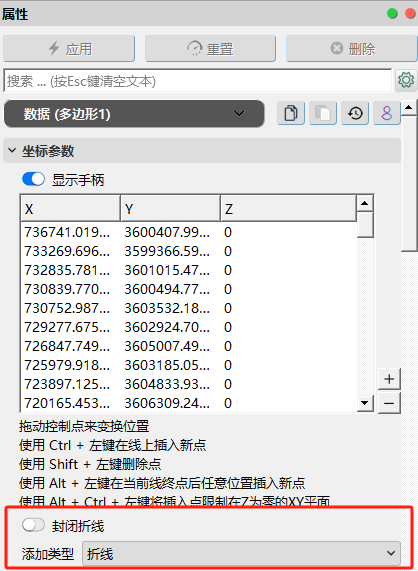

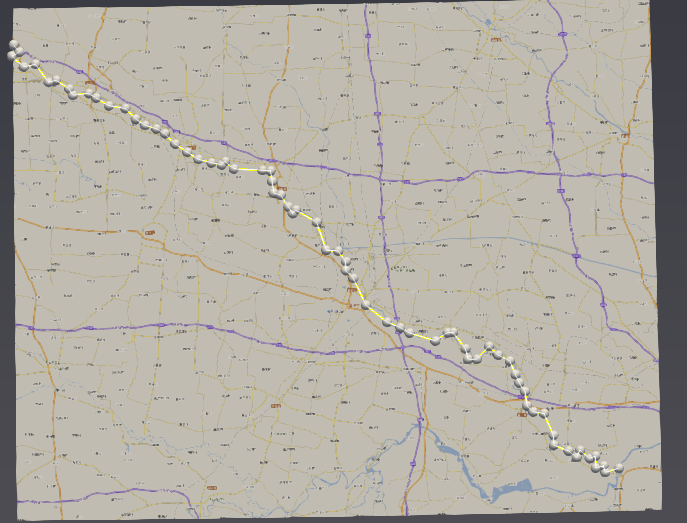

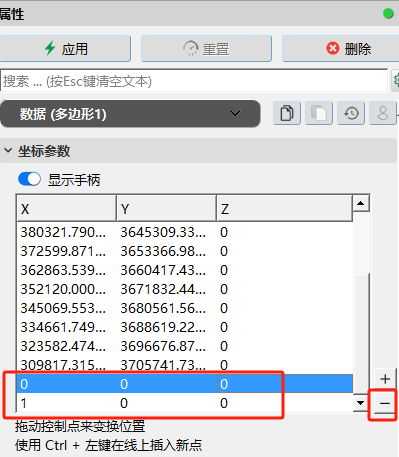

单击创建数据体->几何体->多边形，沿着地图中的河流绘制一条线段。绘制完成后，在属性面板中删除原始的两个零点，添加类型为折线，单击应用，生成多边形1图层。
在图层面板中，按住ctrl键，同时选中折线->锐化2图层和多边形1图层，单击通用工具箱->图层->图层合并，生成图层合并1。

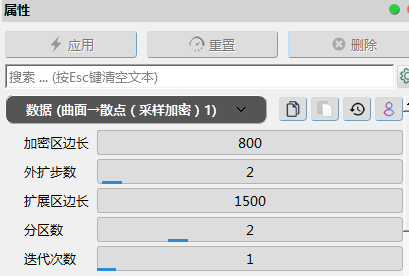

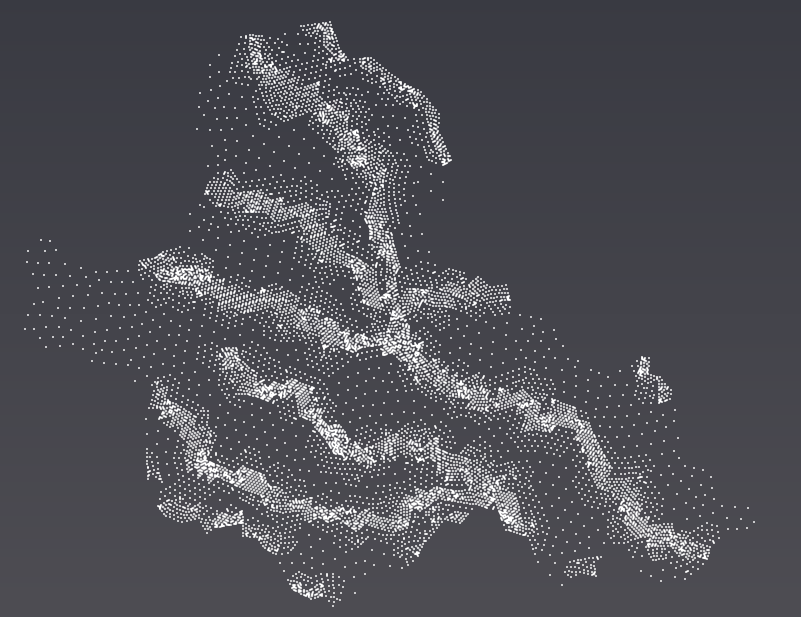

在管道面板中，选中图层合并1，对其进行快速操作，选择命令：曲面->散点(采样加密)，输入曲面为曲面->曲面（均一平滑）1图层，加密区域为图层合并1图层，生成曲面->散点（采样加密）1图层。在属性面板中，对加密区域参数进行设置。单击应用，可以在视图1中看到河流位置进行加密后的散点显示。

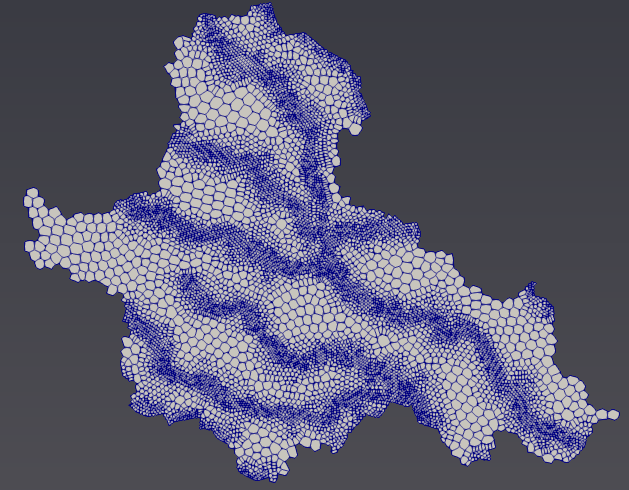

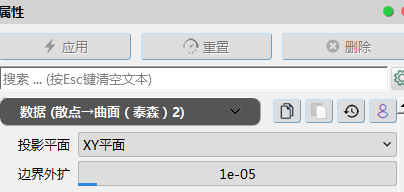

基于曲面->散点（采样加密）1图层，进行散点->曲面（泰森）操作，将散点转化为曲面。属性面板中，选择投影平面XY平面，边界外扩为1e-05，单击应用。生成散点->曲面（泰森）2图层。
接下来，进行两步操作，将无效区域裁切掉。

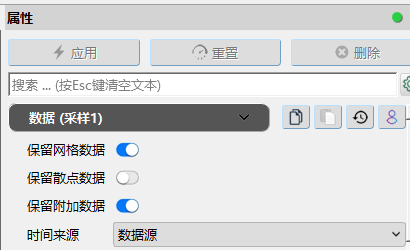

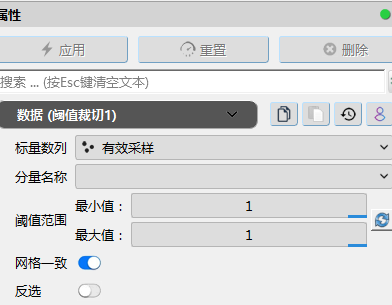

基于散点->曲面（泰森）2图层，进行采样操作，采样体选择散点->曲面（泰森）2图层，数据源选择曲面->曲面（均一平滑）1图层，生成采样1图层。对采样1图层，进行阈值裁切操作。在阈值裁切属性面板中，选择标量数列为有效采样，阈值范围（1，1），单击应用，生成阈值裁切1图层。

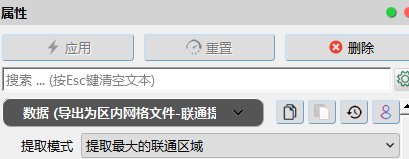

在管道面板中，选中阈值裁切1图层图层，对其进行快速操作：联通提取，在属性面板中，提取模式选择提取最大的联通区域，单击应用。

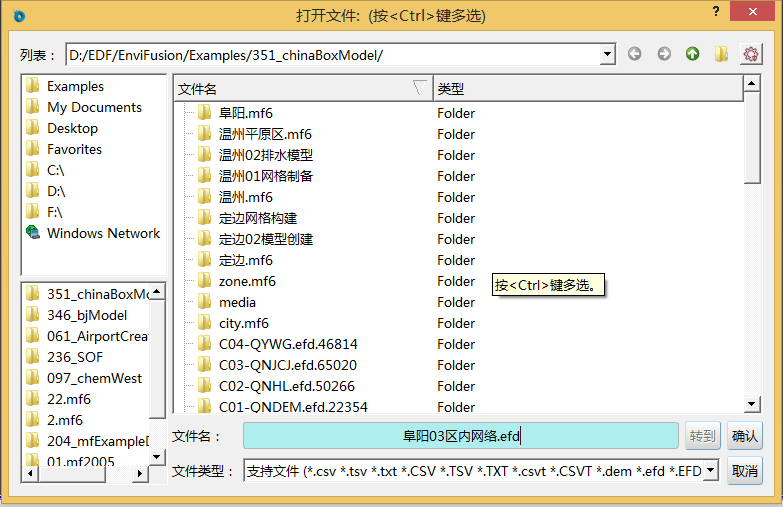

选中联通提取1图层，单击导出图层按键
，另存为阜阳03区内网络.efd文件。
创建区内监测井
点击菜单栏中的导入数据

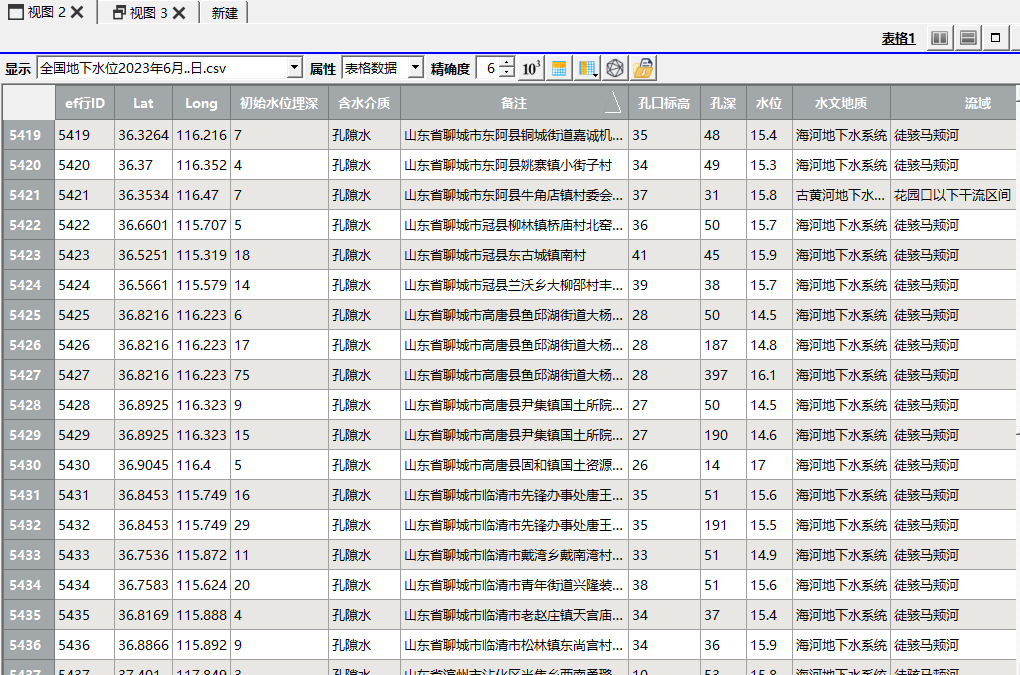

按钮，打开算例文件夹中的全国地下水位2023年6月8日.csv文件，生成全国地下水位2023年6月8日.csv图层，在该图层属性面板中点击应用完成设置。在视图2中以表格形式进行查看，包含信息如下：

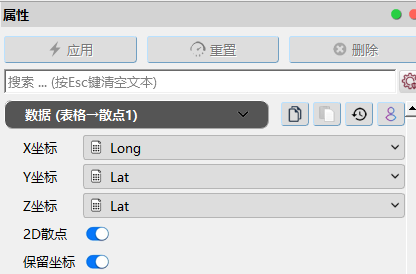

在管道面板中，选中全国地下水位2023年6月8日.csv图层，进行快速操作：表格->散点，生成表格-散点1图层，在属性面板中，对坐标进行逐一匹配，勾选2D散点和保留坐标，单击应用。
在管道面板中，选中表格-散点1图层，进行快速操作：经纬度->投影坐标，生成经纬度->投影坐标5图层，在属性面板中，输入坐标系选择WGS1984，输出坐标系为西安1980，单击应用。

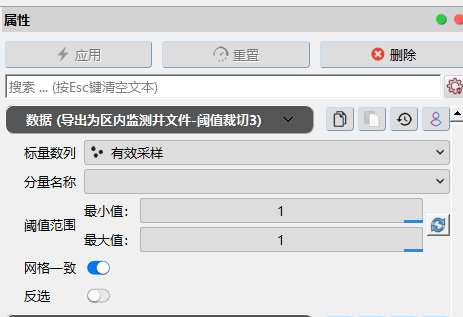

基于经纬度->投影坐标5图层，进行采样操作，采样体选择经纬度->投影坐标5图层，数据源选择曲面->曲面（均一平滑）1图层，生成采样2图层。对采样2图层，进行阈值裁切操作。在阈值裁切属性面板中，选择标量数列为有效采样，阈值范围（1，1），单击应用，生成阈值裁切3图层，将阜阳范围内的监测井筛选出来。

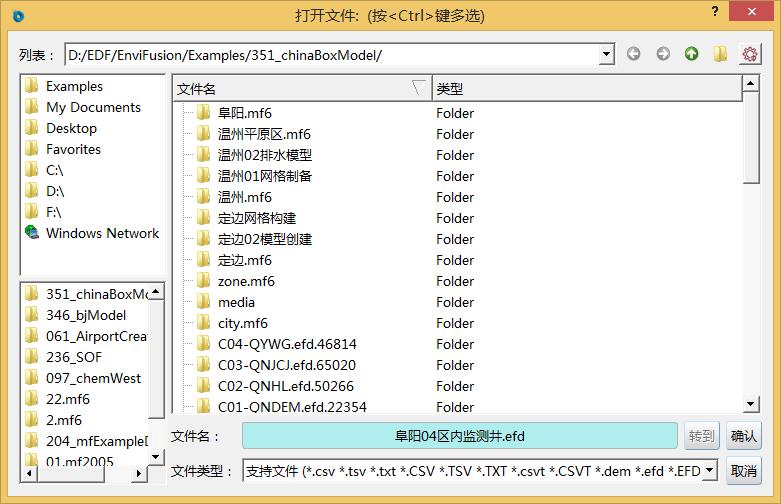

选中阈值裁切3图层，单击导出图层按键
，另存为阜阳04区内监测井.efd文件。
小结
完成本指南中的算例后，可以学到以下内容：
- 如何提取某区域行政边界；
- 如何采集某区域内的高程；
- 如何将经纬度坐标转化为投影坐标；
- 如何保存和导出efd图层文件。
- 如何使用行政区域边界创建模型网格。
