机场油库MODFLOW6可视化

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

算例工程下载地址

1 算例简介 2 操作步骤 2.1 新建项目 2.2 水流模型结果可视化 2.3 水流模型边界条件可视化 2.4 溶质运移模型结果可视化 3 小结

算例简介

本算例中研究区位于Waterloo市外距离飞机场很近的地方。区内地层分为三层：浅层含水层、中间的粘土淤泥半透水层、深层含水层。该区域周围有飞机燃料补充区（油库），两口城市抽水井（抽水井），以及一个不连续的半透水层区。以上特征如图所示：

在过去的十年中，飞机油库由于自然渗透作用使得上层含水层产生了羽毛状的污染区。区域地下水流方向从北到南。抽水井在研究区域南部，抽取深层含水层的地下水供城市生活使用。由于半透水层中天窗的存在，需要评价抽水井被燃料区污染的风险。

研究区域的MODFLOW和MT3DMS数值模型已创建运行完毕，本算例中，对研究区域的场地地图、水流模型边界条件、流场分布、污染烟羽等进行可视化展示。并且基于水流模型结果，对污染源（油库）和抽水井分别进行粒子追踪，更加直观的查看抽水井受污染的风险。

操作步骤

新建项目​

  1. 打开EnviFusion软件，若软件界面仍有其他项目，点击菜单栏按钮关闭当前项目文件。

  2. 如需调整视图背景颜色，在属性面板中点击显示/隐藏高级属性按钮，显示高级属性，在背景属性中选择适宜的视图背景颜色。本算例中选择了预设渐变->玄铁背景颜色。

水流模型结果可视化​

首先，导入MODFLOW水流模型模拟结果，为模型添加场地地图展示。

  1. 导入MODFLOW水流模型模拟结果。点击导入数据，打开算例文件夹\文件夹中的efModFlow6.nam6文件，点击应用生成efModFlow6.nam6图层。

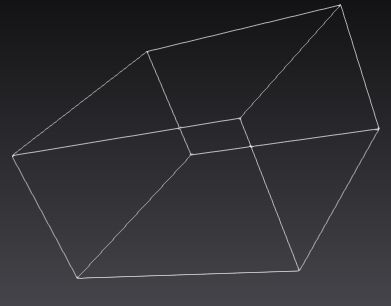

  2. 在图层面板中选中efModFlow6.nam6图层，点击计算->通用工具箱->图层->图层复制，生成图层复制1图层，重命名为模拟区-图层复制1图层。在属性面板坐标变换中，将Z方向缩放设为50；渲染子面板中，将渲染方式设为外框，点击应用，生成代表模型边界范围的图层。

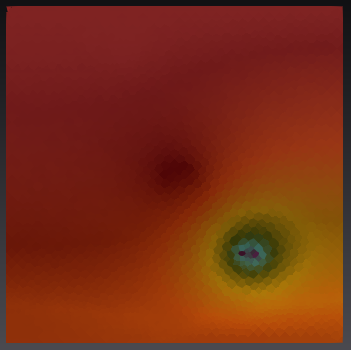

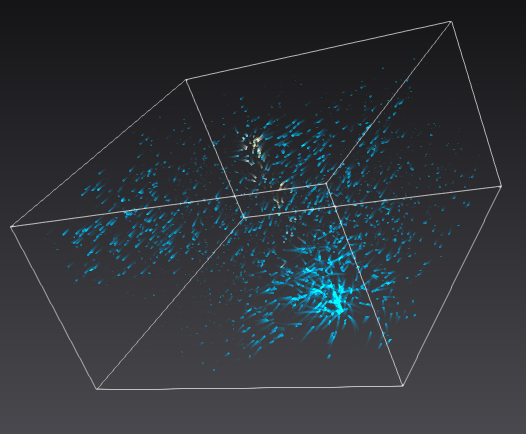

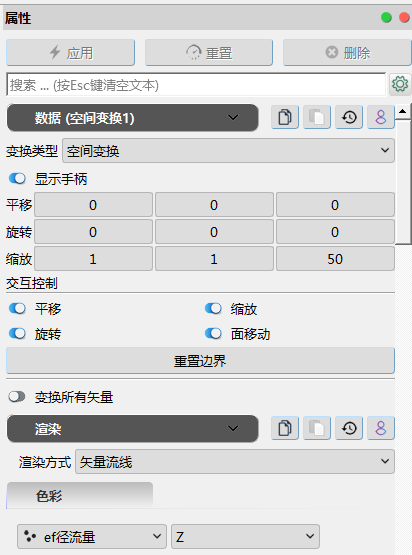

  3. 在图层面板中选中efModFlow6.nam6图层，点击计算->通用工具箱->空间拓扑->空间变换，生成空间变换1图层。在属性面板中，将Z方向缩放设为50；渲染子面板中，将渲染方式设为矢量流线，点击应用，生成代表模型水流图层。

水流模型边界条件可视化​

导入MODFLOW6水流模型文件，使用阈值裁切工具对MODFLOW6水流模型结果进行裁切，展示河流和抽水井边界条件。

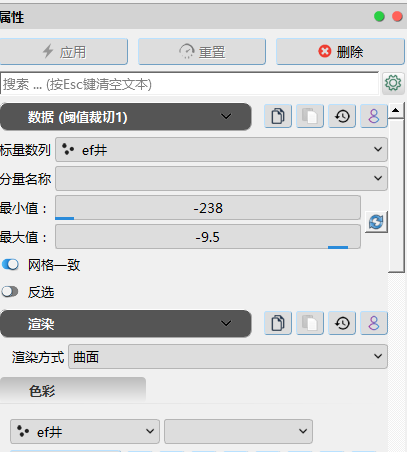

  1. 在图层面板中选中空间变换1图层，点击计算->通用工具箱->网格->阈值裁切，生成阈值裁切1图层。在属性面板中，标量数据选择井，最小值设置为-238，最大值为-9.5；渲染子面板中，将渲染方式设为曲面，点击应用，生成代表模型井的图层。

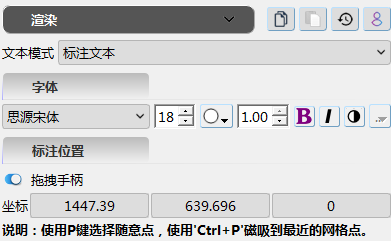

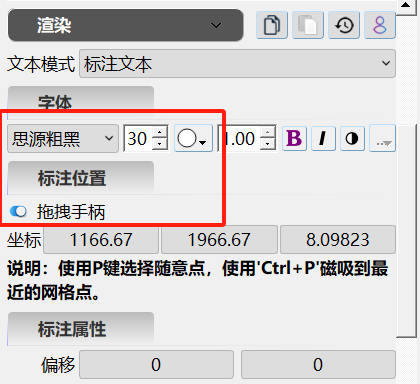

  2. 点击创建数据体->标注->文本标注，生成文本标注1图层，将其重命名为文本标注1-抽水井图层。在该图层属性面板数据子面板中，在文本内容框中输入抽水井；在渲染子面板中，将文本模式修改为标注文本，设置适宜的字体和字号，在标注位置属性中，勾选拖拽手柄选项，将标注文本拖拽到适宜的标注位置。注意拖拽时旋转视图查看标注是否放置在适宜位置，点击应用完成设置。

    绘制河流所在的弧线，用户可以导入已有河流边界文件，或通过坐标绘制弧线，本算例中使用第一种方法。

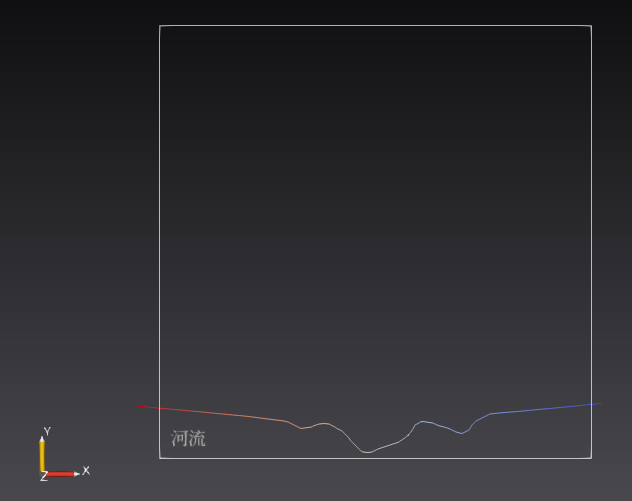

  3. 点击导入数据，打开算例文件夹\文件夹中的riverstage.efd文件，在该图层属性面板下，点击应用。将渲染方式设为曲面，在调色板中显示Stage数据，完成设置。视图窗口如下图所示：

  4. 点击创建数据体->标注->文本标注，生成文本标注1图层，将其重命名为文本标注1-河流图层。在该图层属性面板数据子面板中，在文本内容框中输入河流；在渲染子面板中，将文本模式修改为标注文本，设置适宜的字体和字号，在标注位置属性中，勾选拖拽手柄选项，将标注文本拖拽到适宜的标注位置。注意拖拽时旋转视图查看标注是否放置在适宜位置，点击应用完成设置。

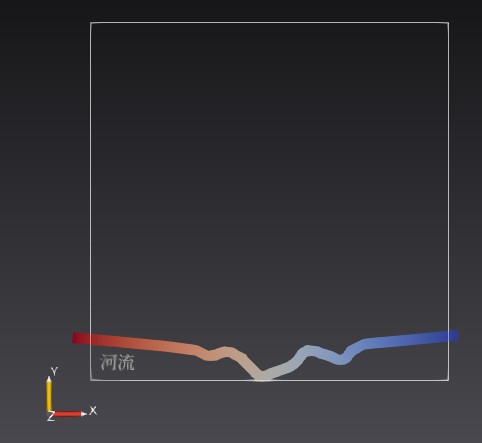

  5. 选中riverstage.efd图层，单击计算->通用工具箱->折线->折线->飘带，生成折线->飘带1图层。在属性面板中，固定宽度设置为30，单击应用。将弧线转化为一定宽度的飘带展示。

  6. 选中折线->飘带1图层， 单击计算->数值模拟->自组织流场->势场->梯度，生成势场->梯度1图层。在属性面板中，属性列选择梯度，勾选反转梯度方向，单击应用。将坐标变换下的Z方向平移值设置为880。

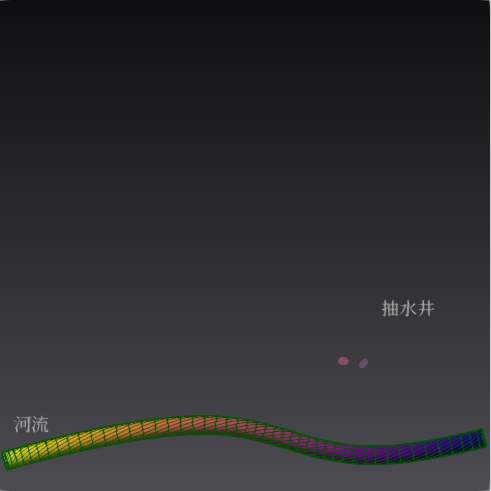

  7. 选中riverstage.efd图层，单击计算->通用工具箱->折线->折线->圆柱，生成折线->圆柱1图层。在属性面板中，设置圆柱半径、渲染精度等选项，单击应用。

  8. 选中折线->圆柱1图层，单击计算->通用工具箱->空间拓扑->等维裁切，生成等维裁切1图层。在属性面板中，切块类型选择平面，单击Z法向，将圆柱体切为上下两部分，勾选反转，仅保留下半部分，用来代表河床。单击应用。

溶质运移模型结果可视化​

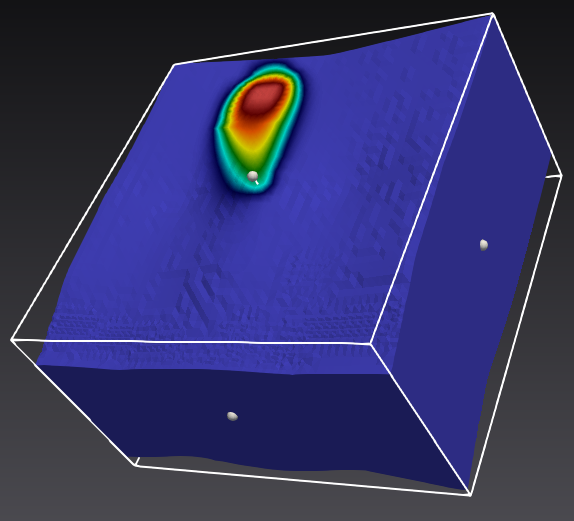

  1. 导入MODFLOW水流模型模拟结果。点击导入数据，打开算例文件夹\文件夹中的efMF6GWT.nam6文件，点击确认按钮导入文件，在图层面板中生成efMF6GWT.nam6图层，在该图层对应的属性对话框中点击应用，导入溶质运移模型结果文件。在渲染子版面中，将透明度设置为0.65，便于和其他内容一起更好的展示。

  2. 点击通用工具箱->空间拓扑->空间变换，生成空间变换2图层，在属性面板中，Z方向缩放值设置为50，点击应用完成设置。

  3. 选中空间变换2图层，点击数值模拟->数据补齐->时间补齐（定序），生成时间补齐（定序）1图层。在该图层属性面板数据子面板中，将时间步长设为30，补齐模式设为线性补齐，点击应用完成设置。

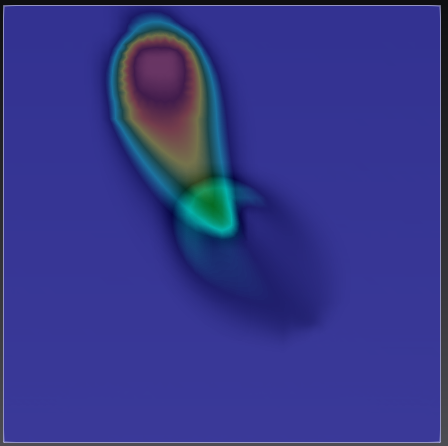

  4. 选中时间补齐（定序）1图层，点击通用工具箱->地理地质>降维等值，生成降维等值1图层。在该图层属性面板数据子面板中，将数据系列设为浓度，等值面设为0.2，点击应用完成设置。视图窗口如下图所示。

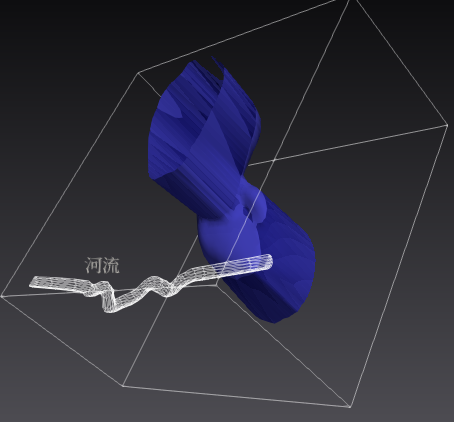

  5. 选中时间补齐（定序）1图层，点击通用工具箱->网格>等维裁切，生成等维裁切33图层。在该图层属性面板数据子面板中，将切块类型设为数据系列，选择浓度进行裁切，裁切值设为0.2，点击应用完成设置。视图窗口如下图所示。

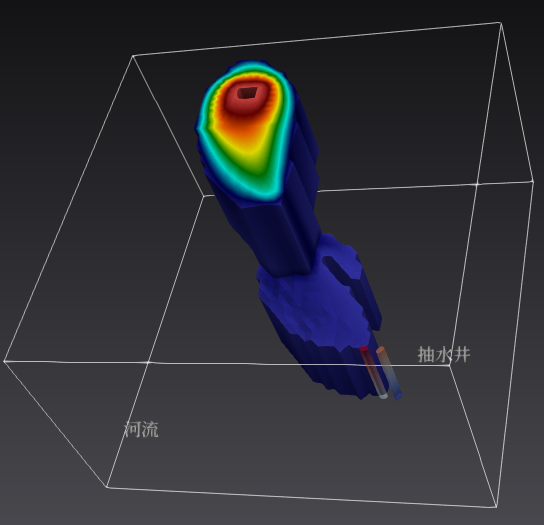

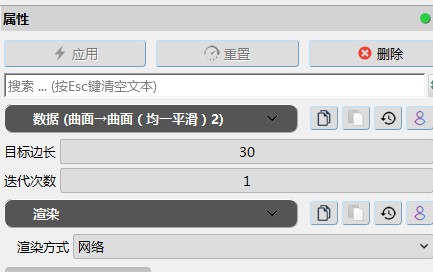

  6. 选中降维等值1图层，点击通用工具箱->曲面>曲面->曲面（均一平滑），生成曲面->曲面（均一平滑）2图层。在该图层属性面板数据子面板中，将数据系列设为浓度，等值面设为0.2，点击应用完成设置。视图窗口如下图所示。

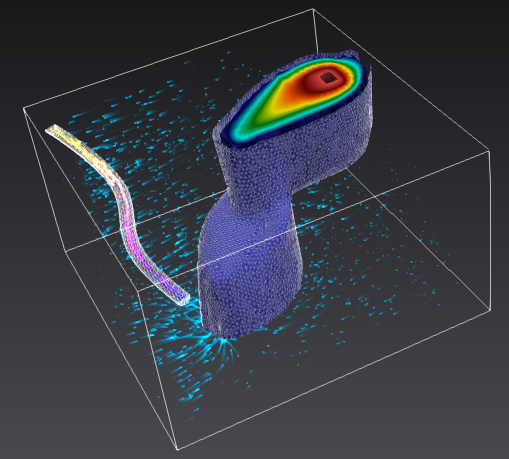

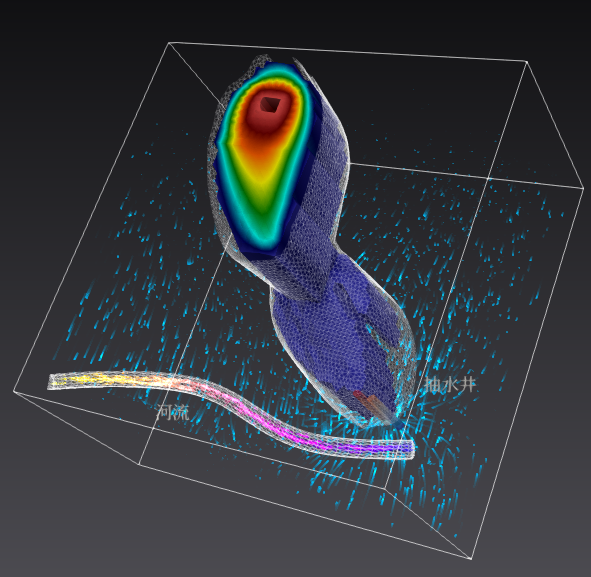

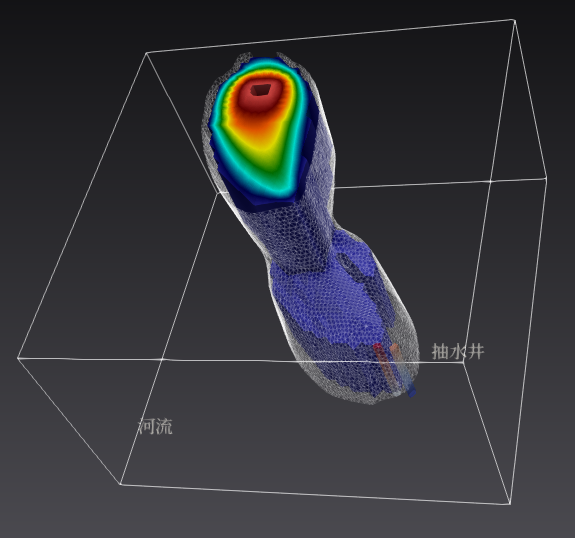

    在图层面板中，将空间变换1图层、模拟区-图层复制1图层、抽水井-阈值裁切1图层、阈值裁切3-抽水井图层、等维裁切2图层、计算器1图层、文本标注图层、曲面→曲面（均一平滑）2图层，阈值裁切3图层设为可见，视图如下图所示：

小结

完成本算例后，可以学到以下内容：

  • 如何导入MODFLOW6模型文件，并通过裁切和渲染方式设置的方法对结果进行可视化；
  • 如何展示MODFLOW6水流模型流场信息；
  • 如何展示污染源和抽水井；
  • 如何导入和展示MODFLOW6模型的污染物运移结果。
