定边县地下水模拟网格制备

项目图示
视频教程

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

算例工程下载地址

1 算例简介 2 操作步骤 2.1 新建项目 2.2 创建区域内高程 2.3 创建区内河流 2.4 创建区内网格 3 小结

算例简介

通过对定边县行政边界的提取，对区域内的高程、河流等信息进行提取和加密，生成用于创建MODFLOW6水流模型的网格和输入图层文件，可直接导入新项目中进行模型初始化及边界赋值等操作。

操作步骤

新建项目

打开Envifusion软件，若软件界面仍有其他项目，点击菜单栏按钮关闭当前项目文件。

创建区域内高程

点击菜单栏中的导入数据按钮，打开算例文件夹中的区县行政区划R.shp文件，生成区县行政区划R.shp图层，在该图层属性面板中点击应用完成设置。导入行政区文件，并以网络形式显示，在视图1中显示如下：
单击交互添加网格工具，靠近需要选择的定边县，直至其着色高亮显示，单击代表选中。单击计算->通用工具箱->图层->提取所选对象，生成提取所选对象1图层

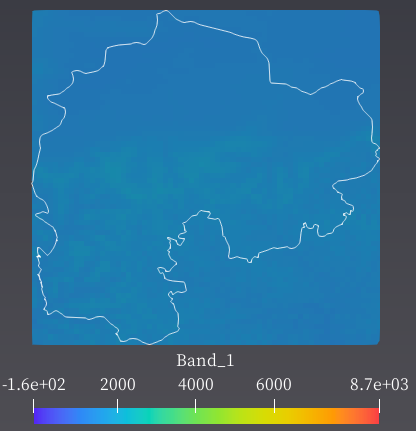

点击菜单栏中的导入数据按钮，打开算例文件夹中的二维中国高程10.efd文件，生成二维中国高程10.efd图层，在该图层属性面板中点击应用完成设置。导入高程文件，并以曲面形式显示，在视图1中显示如下：

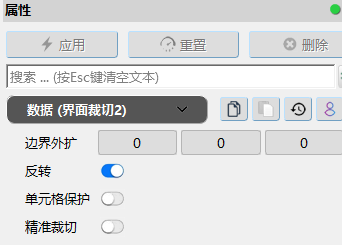

在管道面板中，选中二维中国高程10.efd图层，进行界面裁切快速操作，边界图层选择提取所选对象1，待切图层选择二维中国高程10.efd，生成界面裁切2图层。在属性面板中，勾选反转。将定边范围的高程裁切出来。

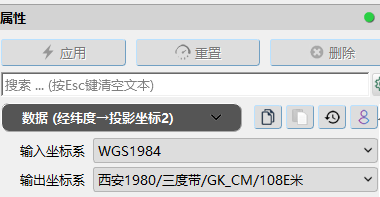

在管道面板中，选中界面裁切2图层，进行经纬度->投影坐标快速操作，在属性面板中，输入坐标系选择WGS1984，输出坐标系选择西安1980。单击应用。
选中转化为投影坐标的DEM图层，单击导出图层按键，另存为定边01区内DEM.efd文件。

创建区内河流

首先，对定边县行政边界进行处理。

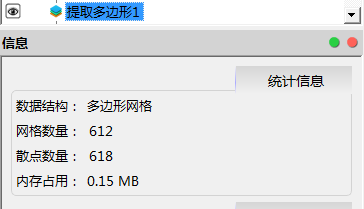

在管道面板中，选中提取多边形1图层，进行经纬度->投影坐标快速操作。在属性面板中，输入坐标系选择WGS1984，输出坐标系选择西安1980。单击应用。生成经纬度->投影坐标1图层。

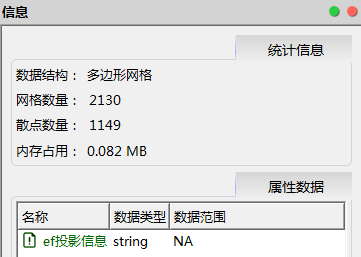

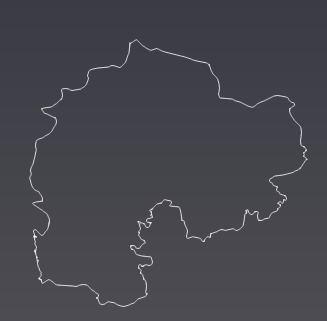

在管道面板中，选中经纬度->投影坐标1图层，进行降维提取边缘快速操作。将定边县行政区边缘提取出来。单击应用。生成降维提取边缘1图层。在信息面板中，可以查看其数据结构及网格散点数量。
在管道面板中，选中降维提取边缘1图层，进行相邻合并快速操作。将相邻网格线段进行合并。单击应用。生成相邻合并1图层。在属性面板中，设置最大长度为1000，在信息面板中，可以查看其网格数量发生变化。
在管道面板中，选中相邻合并1图层，进行折线->锐化快速操作，以减少折线复杂度。单击应用。生成折线->锐化1图层。在属性面板中，设置锐化率为0.9。
在管道面板中，选中折线->锐化1图层，进行折线->多边形快速操作，重新构造多边形。单击应用。生成折线->多边形1图层。在信息面板中，可以观察网格数量的变化。

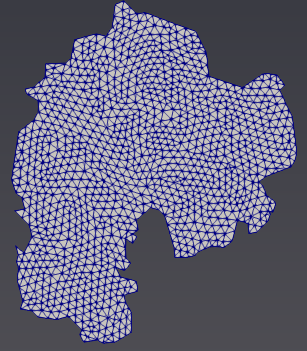

在管道面板中，选中折线->多边形1图层，进行曲面->曲面（均一平滑）快速操作，对多边形进行三角剖分。单击应用。生成曲面->曲面（均一平滑）1图层。在属性面板中，设置目标边长为3000，迭代次数为3，单击应用。在信息面板中，可以观察网格数量的变化。在视图1中可以看到重新剖分后的网格。

接下来，对河流文件进行处理。
点击菜单栏中的导入数据按钮，打开算例文件夹中的黄河流域.shp文件，生成黄河流域.shp图层，在该图层属性面板中点击应用完成设置。导入河流文件，并以网络形式显示，在视图1中显示如下
在管道面板中，选中黄河流域.shp图层，进行经纬度->投影坐标快速操作。在属性面板中，输入坐标系选择WGS1984，输出坐标系选择西安1980。单击应用。生成经纬度->投影坐标2图层。
在管道面板中，选中经纬度->投影坐标2图层，进行界面裁切快速操作，边界图层选择曲面->曲面（均一平滑）1，待切图层选择经纬度->投影坐标2，生成界面裁切1图层。在属性面板中，勾选反转。将定边范围的河流裁切出来。
在管道面板中，选中界面裁切1图层，依次进行提取多边形和相邻合并快速操作，生成提取多边形1和相邻合并2图层。
在管道面板中，选中相邻合并2图层，进行折线->锐化快速操作，生成折线->锐化2图层。在属性面板中，设置锐化率为0.5，单击应用。

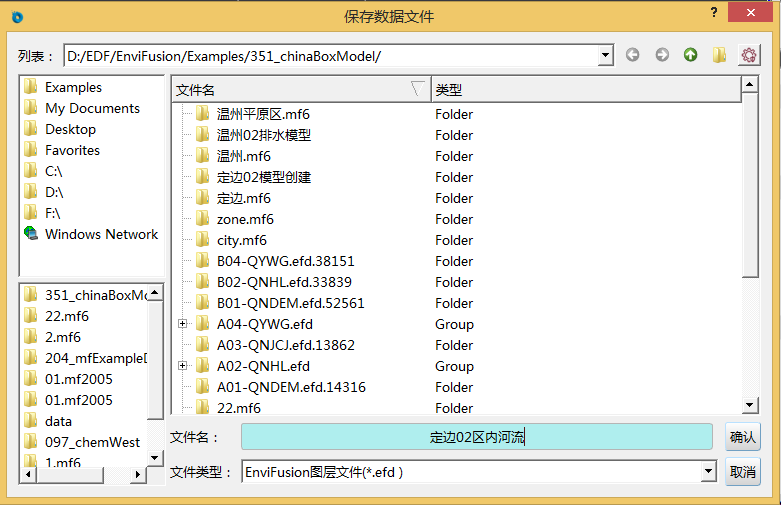

选中转化为折线->锐化2图层，单击导出图层按键，另存为定边02区内河流.efd文件。

创建区内网格

选中折线->锐化2图层，对其进行快速操作，选择命令：曲面->散点(采样加密)，输入曲面为曲面->曲面（均一平滑）1图层，加密区域为折线->锐化2图层，生成曲面->散点（采样加密）1图层。在属性面板中，对加密区域参数进行设置。单击应用，可以在视图1中看到河流位置进行加密后的散点显示。

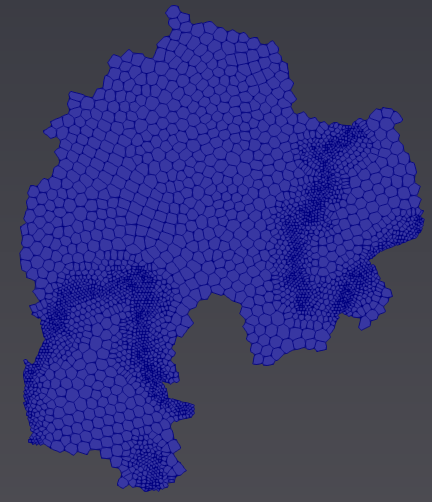

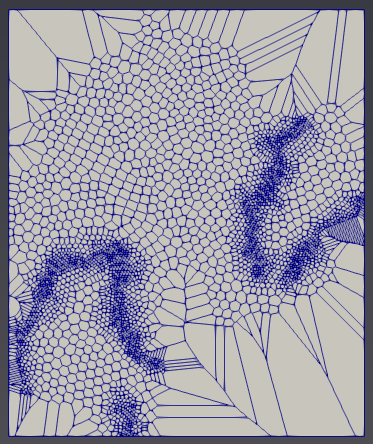

基于曲面->散点（采样加密）1图层，进行散点->曲面（泰森）操作，将散点转化为曲面。属性面板中，选择投影平面XY平面，边界外扩为1e-05，单击应用。生成散点->曲面（泰森）2图层。
接下来，进行两步操作，将无效区域裁切掉。
基于散点->曲面（泰森）2图层，进行采样操作，采样体选择散点->曲面（泰森）2图层，数据源选择曲面->曲面（均一平滑）1图层，生成采样1图层。对采样1图层，进行阈值裁切操作。在阈值裁切属性面板中，选择标量数列为有效采样，阈值范围（1，1），单击应用，生成阈值裁切1图层。
在管道面板中，选中阈值裁切1图层图层，对其进行快速操作：联通提取，在属性面板中，提取模式选择提取最大的联通区域，单击应用。
选中联通提取1图层，单击导出图层按键，另存为定边03区内网络.efd文件。
