钻孔资料生成三维地质模型

项目图示

图层管道

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

算例工程下载地址

1 算例简介 2 操作步骤 2.1 新建项目 2.2 导入边界条件 2.3 导入抽水井 2.4 导入非稳定流模型结果 3 小结

算例简介

本算例使用钻孔描述表格文件作为输入，最终生成三维地层定类模型。

操作步骤

新建项目

1. 打开Envifusion软件，若软件界面仍有其他项目，点击菜单栏按钮关闭当前项目文件。

导入钻孔数据

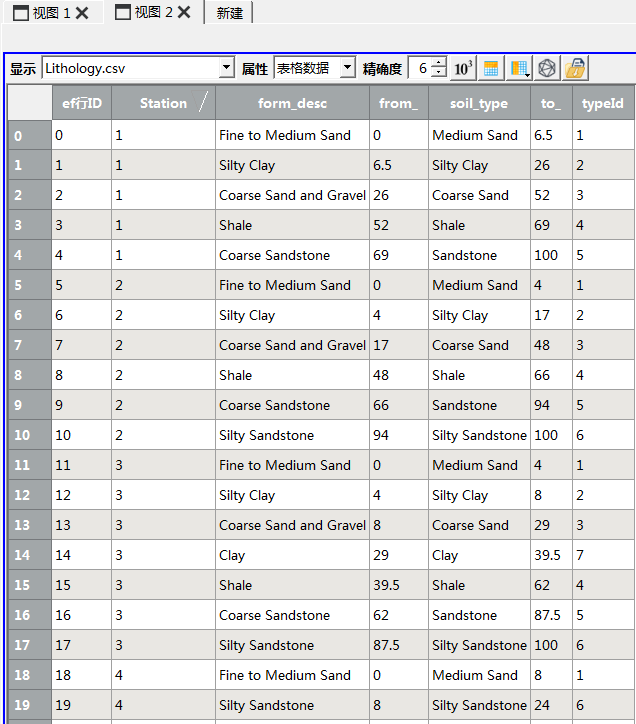

1. 点击开始->导入数据，选择Lithology.csv文件，单击应用，导入模型，生成Lithology.csv图层。在视图2中以表格形式可查看其包含内容如下：



   此文件中包含钻孔站点编号、分段深度以及对应的地层属性。

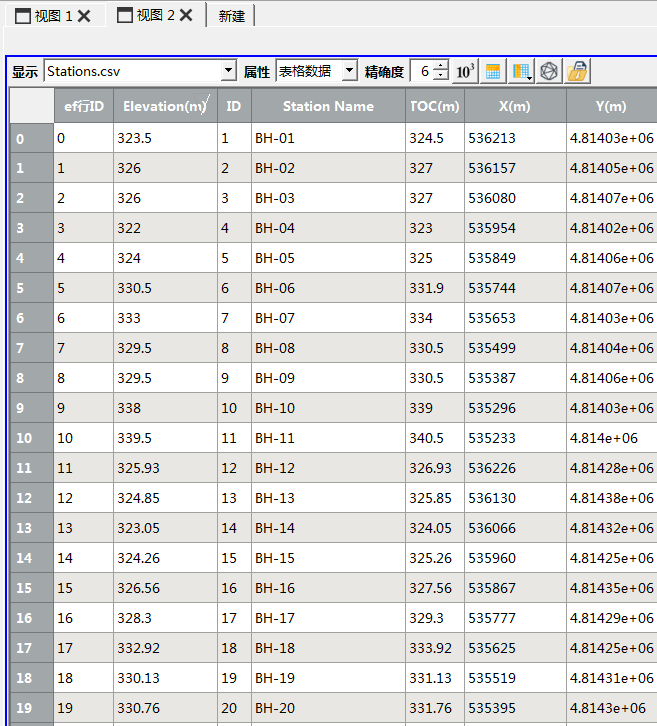

2. 点击开始->导入数据，选择Station.csv文件，单击应用，导入模型，生成Station.csv图层。在视图2中以表格形式可查看其包含内容如下：



   此文件中包含钻孔站点编号、站点位置、站点名称、井口标高、高程值等信息。

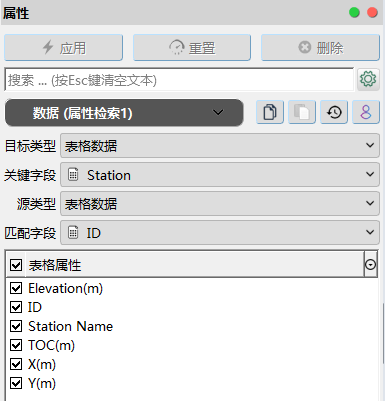

3. 选中Lithology.csv图层，点击通用工具箱->属性->属性检索，在选择图层窗口中，目标图层选择Lithology.csv图层，源图层选择Station.csv图层，单击确定，生成属性检索1图层。在属性面板中，目标类型设置为表格数据，关键字段选择Station，源类型选择表格数据，匹配字段选择ID，表格属性全部选择，单击应用。

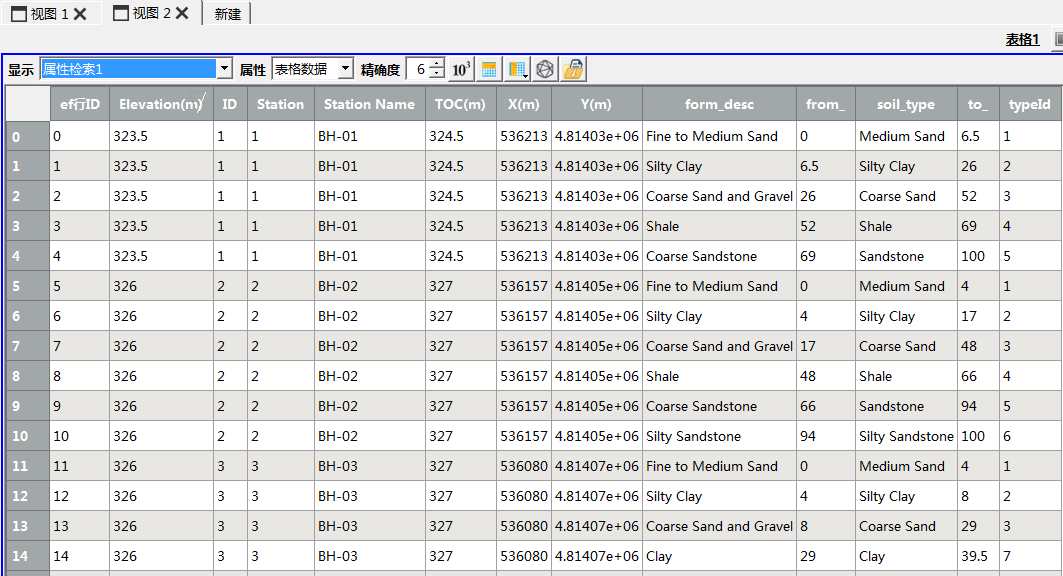

   在视图2中以表格形式查看，可以看到检索后的数据包含了两个表格的全部内容。

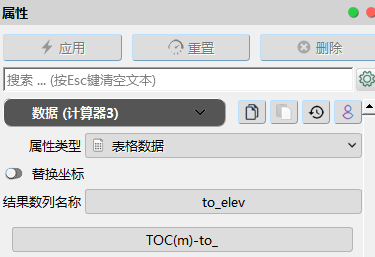

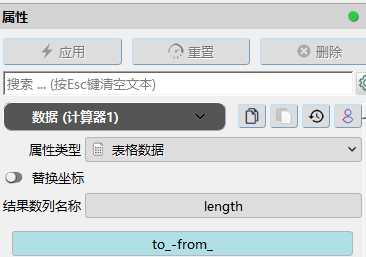

4. 选中属性检索1图层，对其进行三次计算器快速操作，分别用来生成每个钻孔同一岩性的长度length，开始from_elev和结束埋深to_elev，生成计算器1，计算器2和计算器3图层。



创建地层

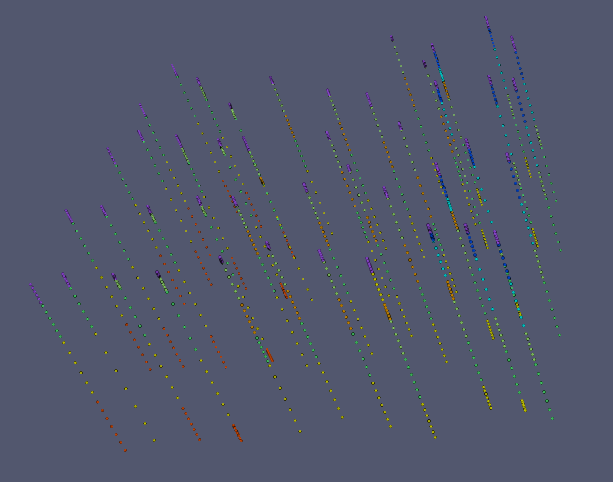

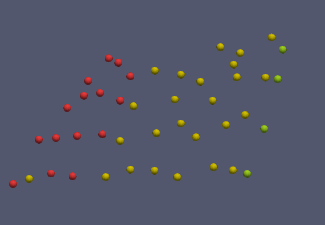

1. 选中计算器3图层，点击通用工具箱->散点->表格->散点，或者在管道面板中，右击计算器3图层，选择快速操作，输入要执行的命令关键词：表格，选择对应的命令表格->散点，生成表格->散点1图层，在属性面板中对XYZ坐标进行一一匹配，单击应用。在视图1窗口中可以看到其点位分布。

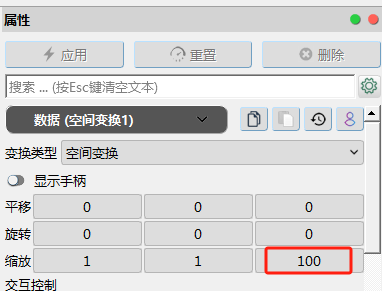

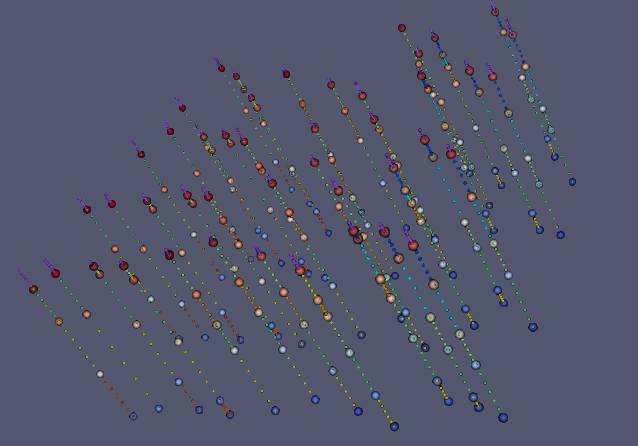

2. 选择表格->散点1图层，点击通用工具箱->空间拓扑->空间变换，或者在管道面板中，右击表格->散点1图层，选择快速操作，输入要执行的命令关键词：空间变换，选择对应的命令空间变换，生成空间变换1图层。在该图层属性面板中，将Z方向缩放调整为100。此缩放是为了避免空间数据插值时受到上下方向的数据影响。在视图1中可以查看空间变换后的分布。

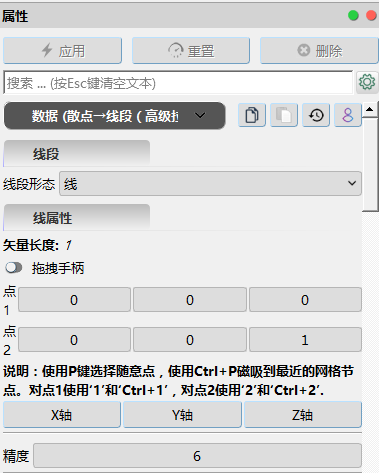

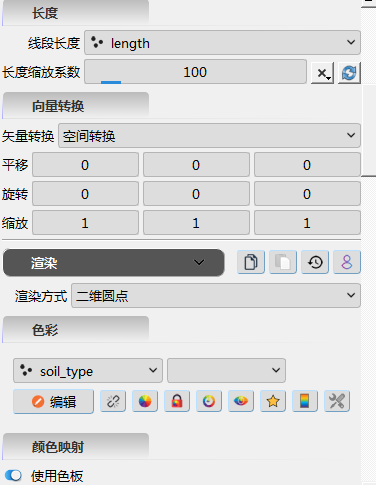

3. 选择空间变换1图层，对其进行散点->线段（高级拉伸）快速操作，生成散点->线段（高级拉伸）1图层，在其属性面板中，设置精度为6，长度缩放系数为100，坐标变换Z方向的缩放设置为0.05，单击应用。

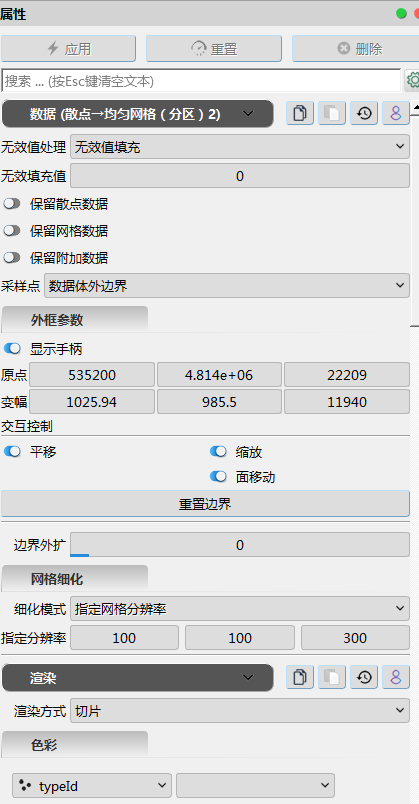

4. 选择散点->线段（高级拉伸）1图层，进行散点->均匀网格（分区）快速操作，生成散点->均匀网格（分区）1图层，其属性面板中需指定遇到无效点时的处理方式。

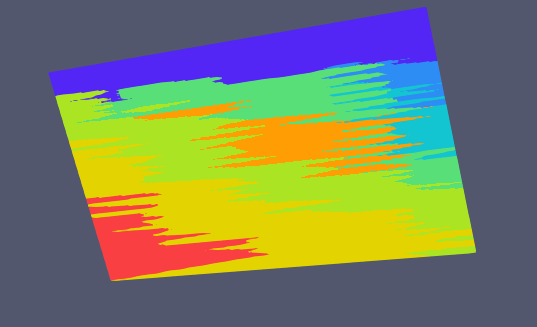

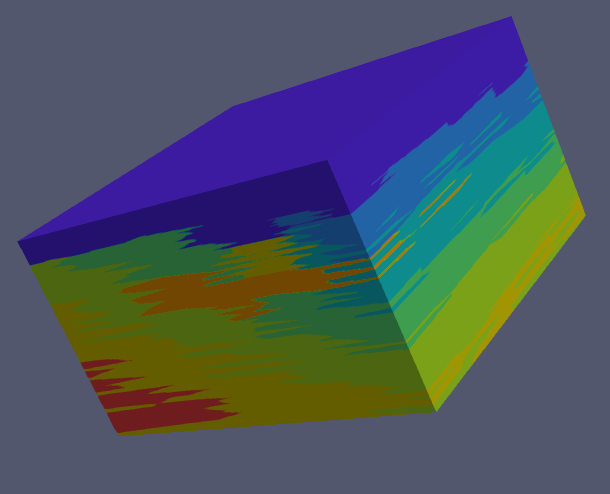

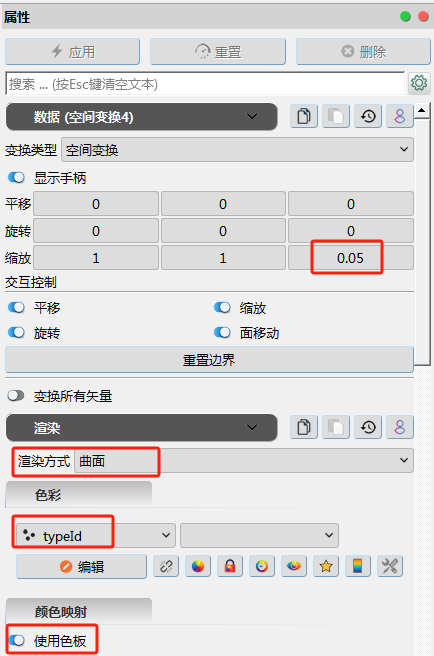

5. 选择散点->均匀网格（分区）1图层，对其进行空间变换快速操作，在空间变换4图层的面板中，Z方向缩放设置为0.05，单击应用。并用曲面形式，显示typeid内容。



6. 选中空间变换4图层，对其进行定类边界快速操作，生成结构网格->定类边界1图层，在其属性面板中，定类数列选择typeId，边界值选择2，即使用ID值为2的这一类岩性数据创建地层。

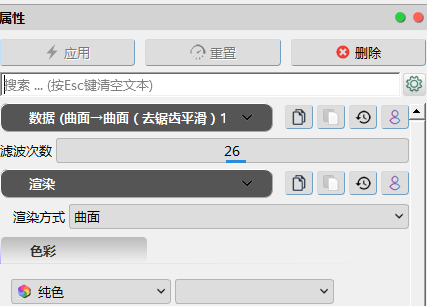

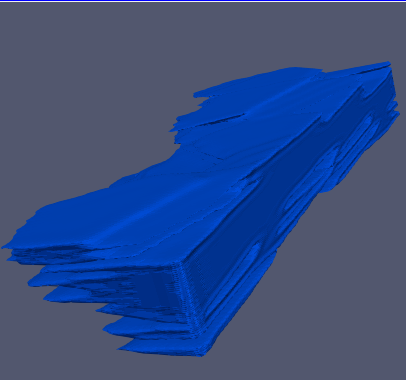

7. 选中结构网格->定类边界1图层，对其进行去锯齿平滑快速操作，生成曲面->曲面（去锯齿平滑）1图层，在其属性面板中，选择滤波次数，单击应用。需注意，数值越高，曲面越平滑，也越失真，用户需根据具体项目情况进行设置。

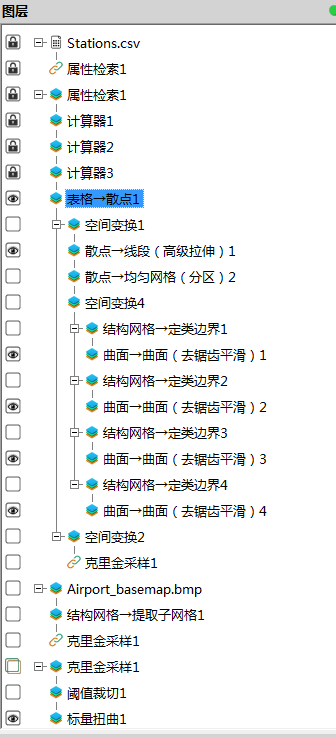

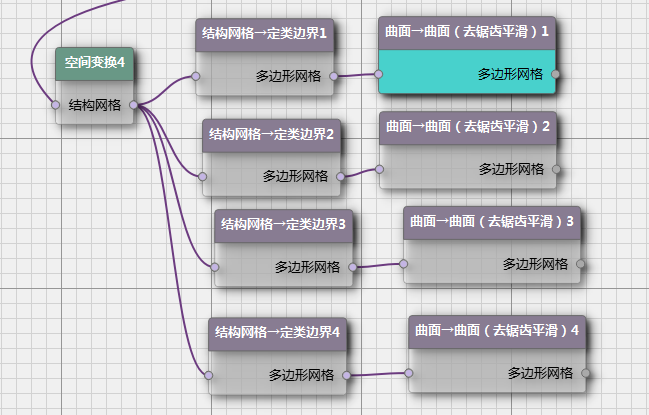

8. 接下来，分别选中空间变换4图层，按照上述操作，再进行三次定类边界和去锯齿平滑操作，生成定类边界2、3、4图层和去锯齿平滑2、3、4图层，其图层关系如下图所示：

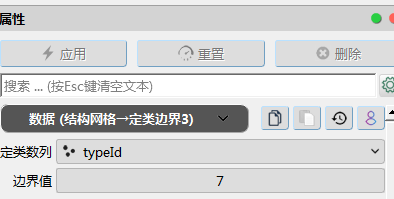

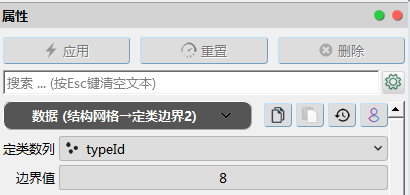

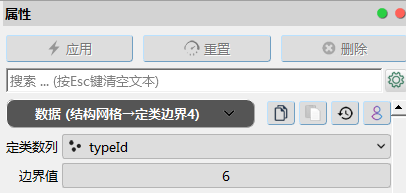

   其中定类边界2、3、4中选择的typeId分别为8、7、6。

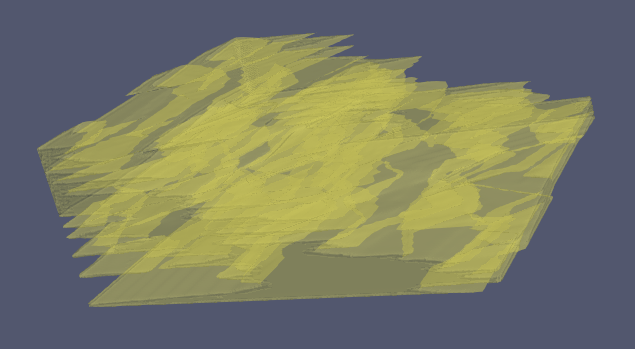

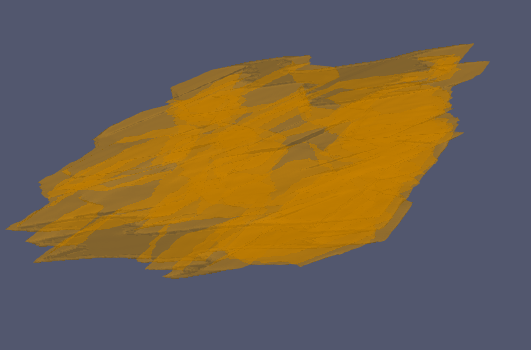

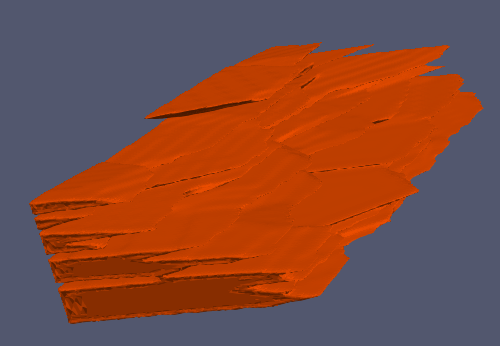

   去锯齿平滑后，三个地层分别为如下显示，部分地层可以设置透明度，便于更好展示：





导入卫图

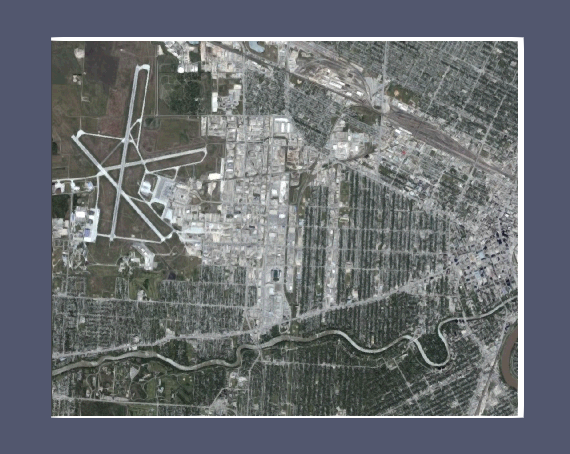

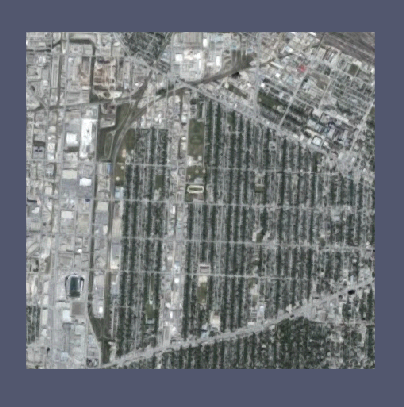

1. 点击开始->导入数据，选择Airport_basemap.bmp文件。图层面板中生成Airport_basemap.bmp图层，单击应用。

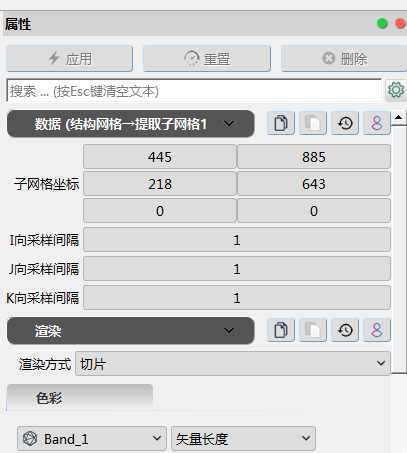

2. 选择Airport_basemap.bmp图层，进行提取子网格快去操作，将周围不需要的区域删除掉。



   接下来需要使用上一步导入的钻孔数据，对卫图进行高程赋值。

3. 选中表格->散点1图层，进行空间变换快速操作，生成空间变换2图层。在其属性面板中的Z方向缩放设置为5。

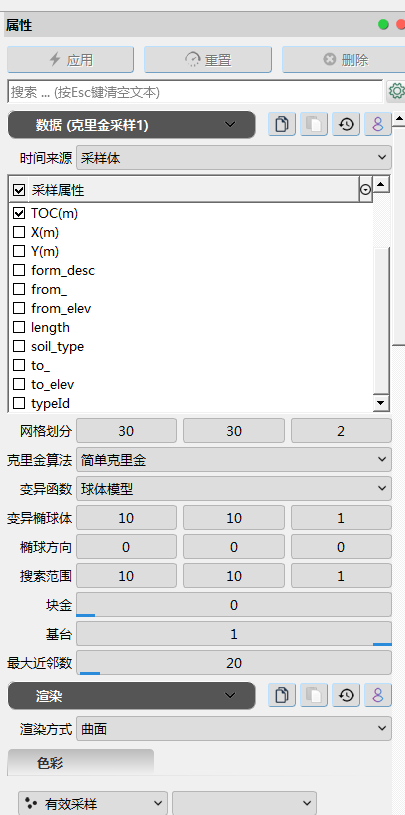

4. 选中空间变换2图层，进行克里金采样快速操作，生成克里金采样1图层，数据体选择空间变换2图层，采样体选择提取子网格1图层，单击确定。属性面板中，时间来源选择采样体，采样属性选择TOC。

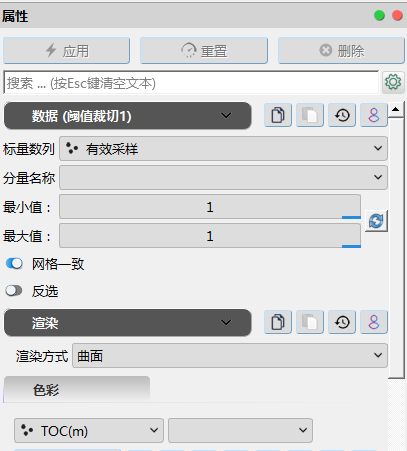

5. 选中克里金采样1图层，进行阈值裁切快速操作，生成阈值裁切1图层。

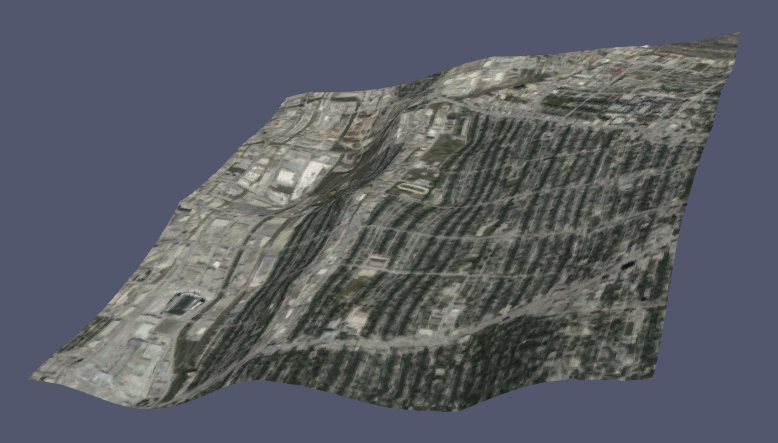

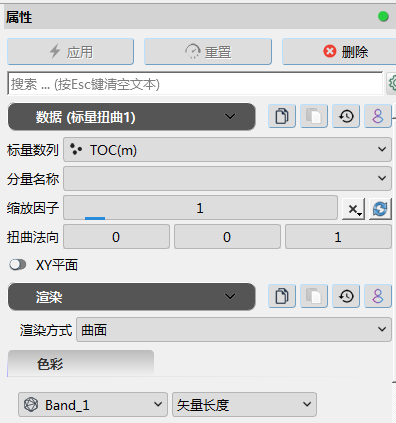

6. 选中阈值裁切1图层，进行标量扭曲操作，生成标量扭曲1图层。通过使用TOC数据，对地表卫图进行相应的高程扭曲展示。

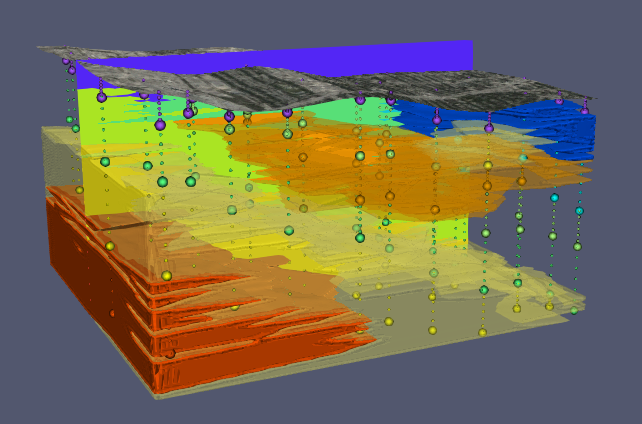

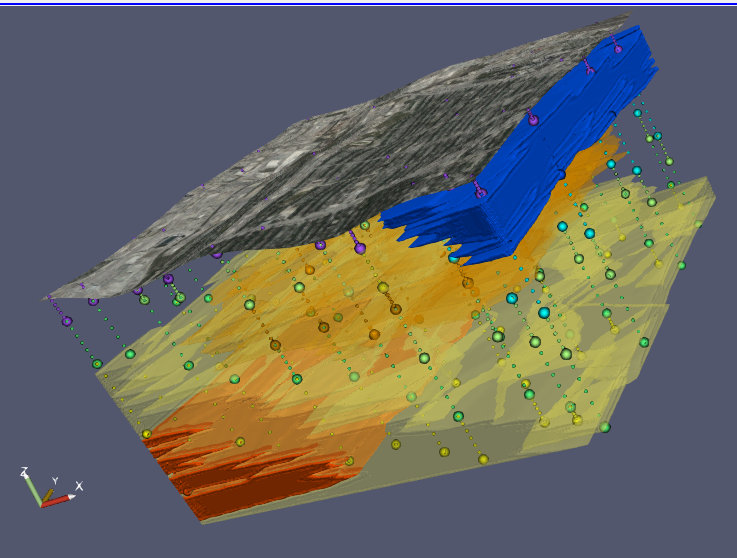

7. 选中需要展示的图层，可以看到利用钻孔数据生成的地层模型如下所示：



小结

完成本指南中的算例后，可以学到以下内容：

• 如何导入卫图，并进行相应的高程变换；
• 如何导入钻孔数据，并互相进行属性检索；
• 如何使用定类边界，利用钻孔岩性分类创建对应地层。
