三维地质体创建

info

本页面中的短视频为简短操作介绍,获取完整EnviFusion教学课程,请访问 在线课程

算例工程下载地址

1 算例简介 2 操作步骤 2.1 新建项目 2.2 创建地质体网格 2.3 构建地质体 2.4 添加钻孔标注 3 小结

算例简介

本算例将基于钻孔数据构建包含8个地层的复杂地质体,部分区域出现尖灭情况。钻孔数据包含钻孔的坐标和各地层面高程信息,通过构建地质体平面网格和阈值拉伸工具分层构建三维地质体。

操作步骤

新建项目

  1. 打开Envifusion软件,若软件界面仍有其他项目,点击菜单栏关闭工程按钮关闭当前项目文件。

创建地质体网格

首先,创建使用钻孔分布情况,创建用于阈值拉伸生成地质体的网格。

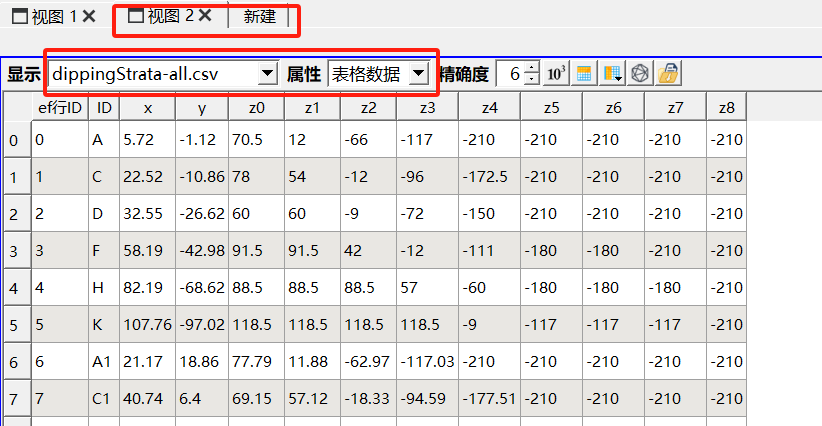

  1. 点击开始->导入数据选项,或点击界面上方的按钮,打开算例文件夹中的dippingStrata-all.csv文件,生成dippingStrata-all.csv图层,在该图层属性面板中点击应用完成设置。导入包含钻孔信息的csv文件,点击视图窗口上方的新建按钮,新建表格视图,可查看导入的文件中的属性列表,包含钻孔ID,钻孔x和y坐标和各地层面高程数据。

  2. 选择dippingStrata-all.csv图层,点击通用工具箱->散点->表格->散点,生成表格->散点1图层。在该图层属性面板点击右上角显示/隐藏高级属性按钮,展开高级属性。

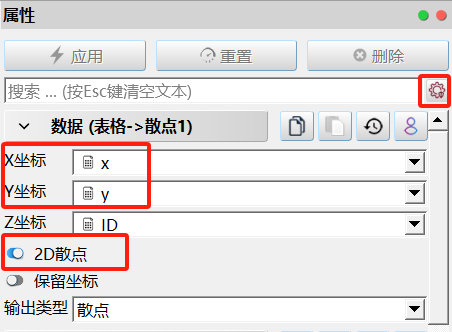

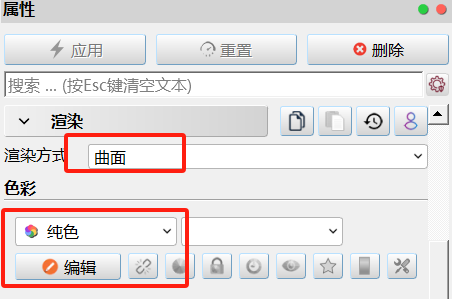

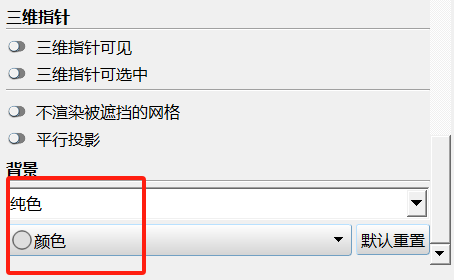

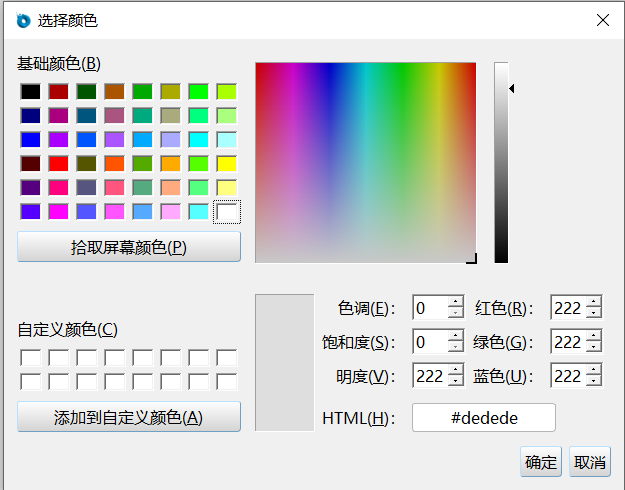

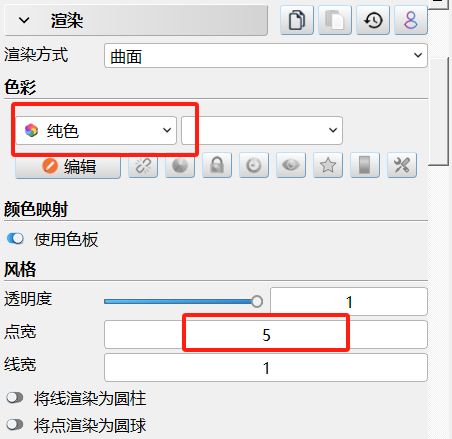

    数据子面板中,将X和Y坐标分别选为x和y列,勾选2D散点选项;在渲染子面板中,将色彩设为纯色,点击下方的编辑按钮,将散点颜色设为黑色,在风格属性下,将点宽设为5;在视图子面板中,为方便查看,将背景设为纯色,点击下方颜色按钮选择适宜的颜色,本算例中选择浅灰色,其RGB值均为222,点击应用完成设置。

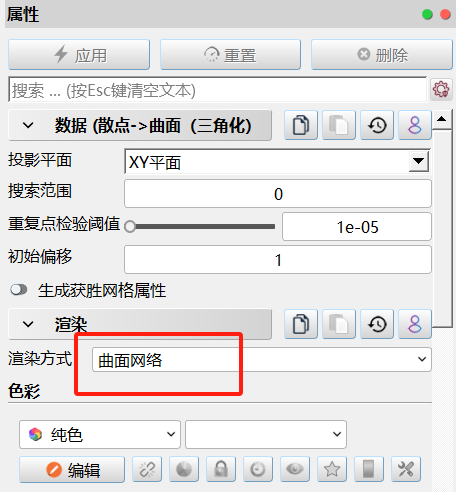

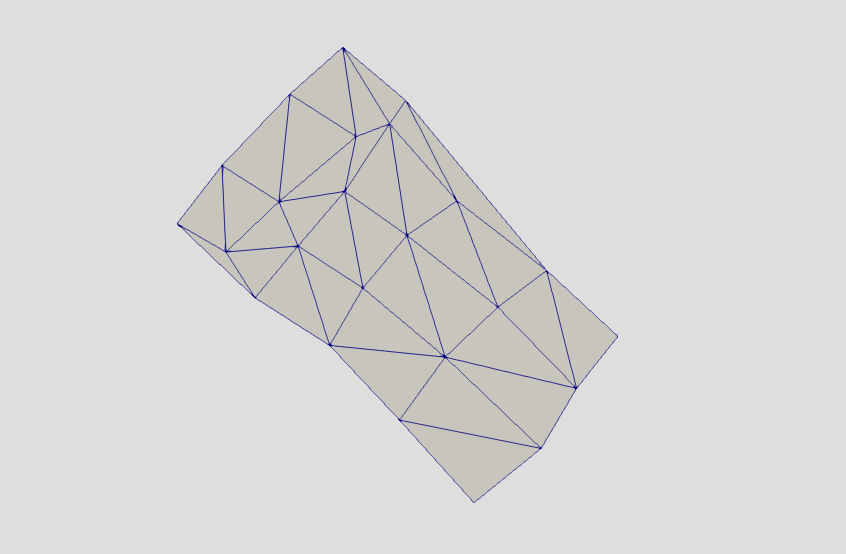

  3. 基于散点位置创建网格。选择表格->散点1图层,点击通用工具箱->散点->散点->曲面(三角化),生成散点->曲面(三角化)1图层。在该图层属性面板渲染子面板中,将渲染方式设为曲面网络,点击应用生成网格。

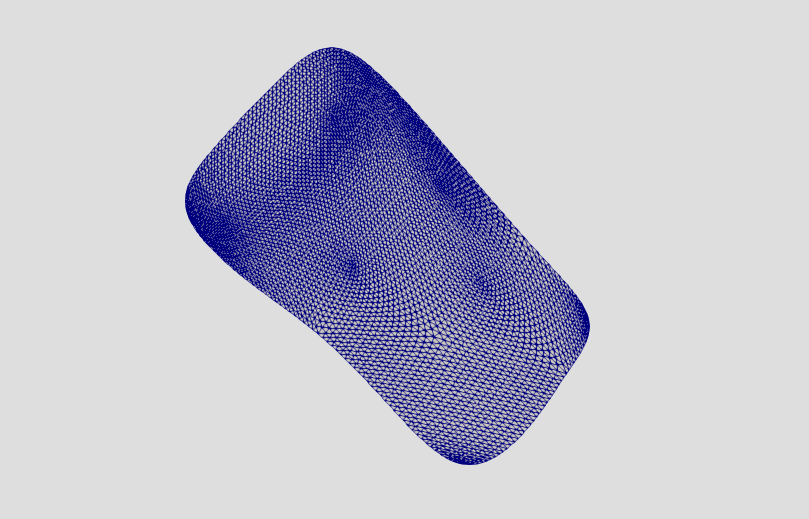

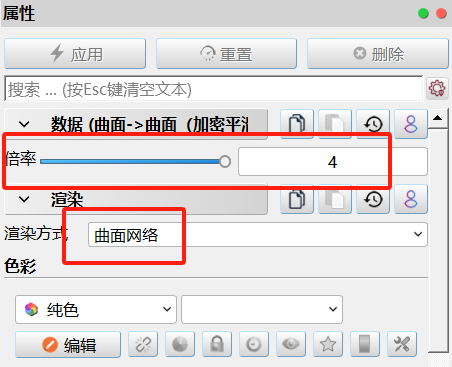

  4. 为使构建的地质体更加平滑,对网格进行加密平滑。选择散点->曲面(三角化)1图层,点击通用工具箱->曲面->曲面->曲面(加密平滑),生成曲面->曲面(加密平滑)1图层。在该图层属性面板数据子面板中,将加密倍率设为4渲染子面板中,将渲染方式设为曲面网络,点击应用生成网格。

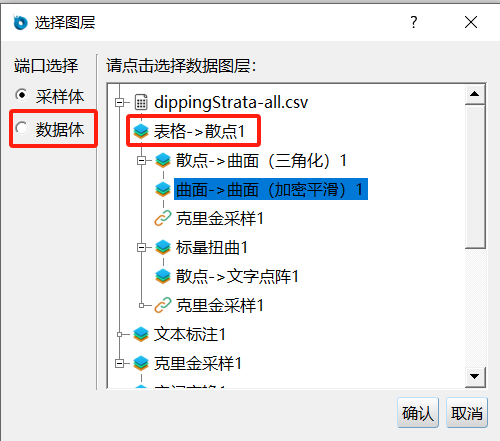

  5. 为使地层面高程在细密的网格中分布更均匀,同时还能保留原始数据中的极值,使用上一步生成的网格对钻孔高程数据进行克里金采样。选择曲面->曲面(加密平滑)1图层,点击通用工具箱->属性->克里金采样,在选择图层对话框,将采样体设为曲面->曲面(加密平滑)1图层,将数据体设为表格->散点1图层,点击确定生成克里金采样1图层。

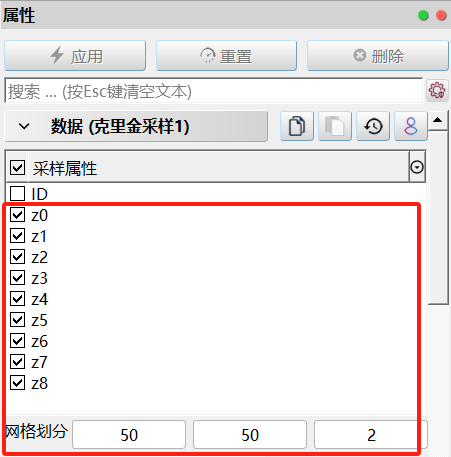

    在该图层属性面板数据子面板中,勾选除ID外所有采样属性,克里金采样网格50*50*2点击应用完成采样。

  6. 将采样后的网格变为二维网格,方便构建地质体时进行垂向拉伸。选择克里金采样1图层,点击通用工具箱->空间拓扑->空间变换,生成空间变换1图层。

    在该图层属性面板数据子面板中,将Z方向缩放设为0,点击应用将网格变为xy平面的二维网格。

构建地质体

基于地质体网格,使用各钻孔地质面高程数据进行垂向阈值拉伸,逐层创建地质层。

  1. 选择空间变换1图层,点击通用工具箱->空间拓扑->阈值拉伸,生成阈值拉伸1图层。

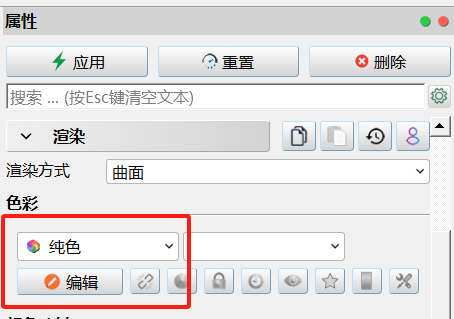

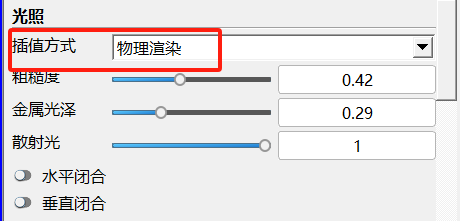

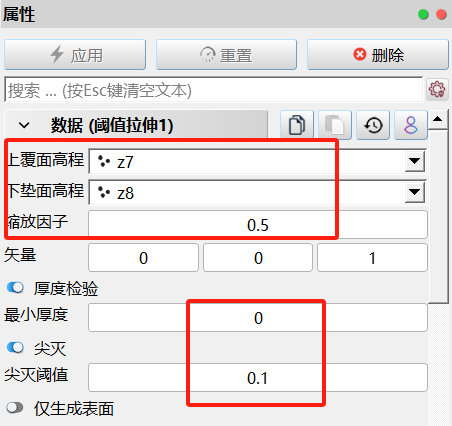

    在该图层属性面板数据子面板中,将上覆面高程设为z7下垫面高程设为z8缩放因子设为0.5,勾选尖灭选项,将尖灭阈值设为0.1;在渲染子面板中,将色彩设为纯色,点击下方的编辑按钮选择适宜的地层颜色,本算例中使用的颜色RGB值分别为255、85和127。在光照属性下,将插值方式设为物理渲染

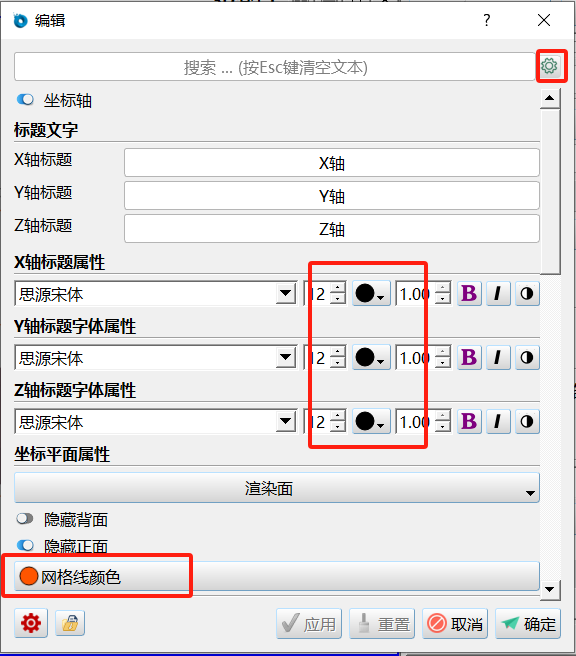

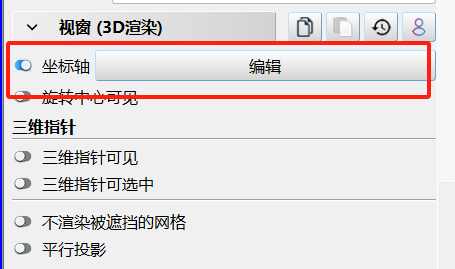

    视图子面板中,打开坐标轴选项,并点击右侧的编辑按钮打开编辑对话框。点击右上角显示/隐藏高级属性按钮打开高级属性,编辑坐标轴参数,如将坐标轴标题和标签颜色设为黑色,网格线设为红色等,点击确定完成设置。

  2. 生成的从z7到z8的最下层地质层如下图所示,若视图不能转动,可点击视图窗口上方的切换3D模式按钮,切换为3D查看。

  3. 重复步骤1,选中空间变换1图层,使用阈值拉伸工具,从下至上逐一创建地质层(阈值拉伸2至阈值拉伸8图层)。本算例中从下至上的地层颜色分别为黄色(RGB值255、170和0)、淡绿色(170、255、127)、深绿色(0、170、127)、浅蓝色(0、170、255)、深蓝色(0、85、255)、蓝紫色(85、85、255)、紫色(170、85、255)。视图效果如下图所示:

添加钻孔标注

使用文字点阵为地质体添加文字点阵标注。

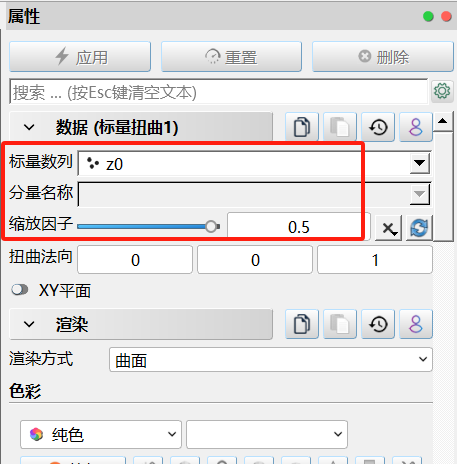

  1. 将钻孔点进行垂向标量扭曲,拉伸至地质体表层。选择表格->散点1图层,点击通用工具箱->空间拓扑->标量扭曲,生成标量扭曲1图层。在该图层属性面板数据子面板中,将标量数列设为z0缩放因子设为0.5,点击应用将钻孔点进行垂向拉伸。

  2. 为钻孔点生成文字点阵标注。选择标量扭曲1图层,点击通用工具箱->标注->散点->文字点阵,生成散点->文字点阵1图层。

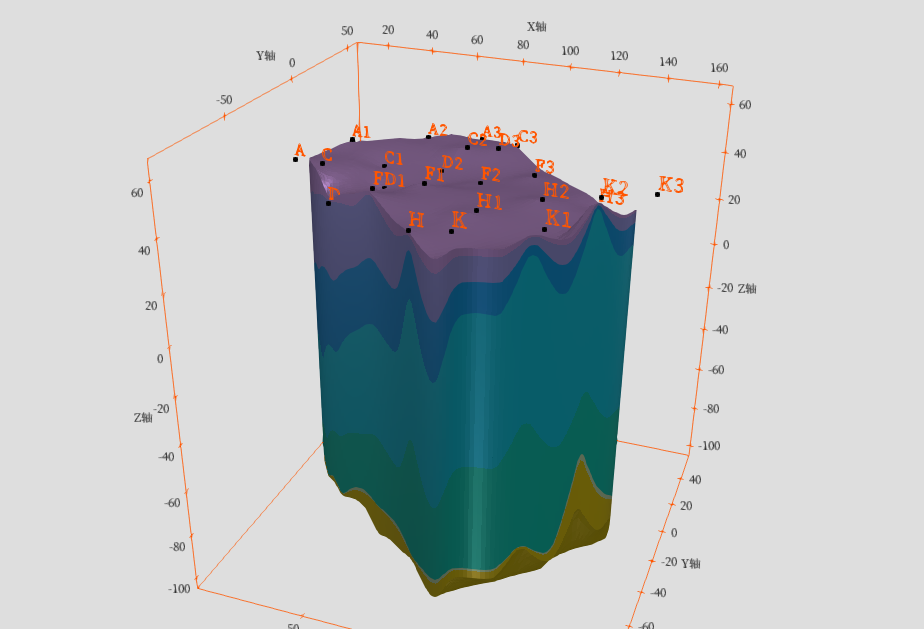

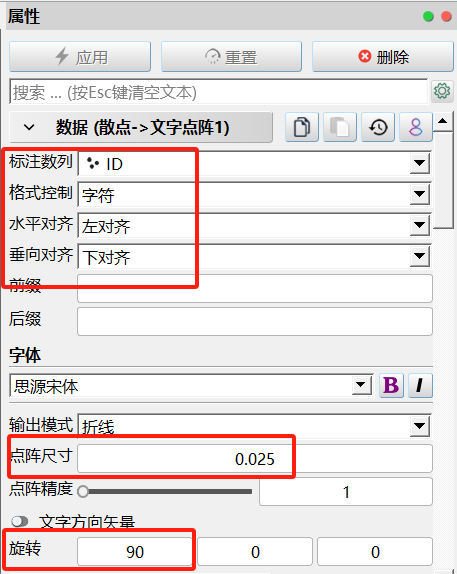

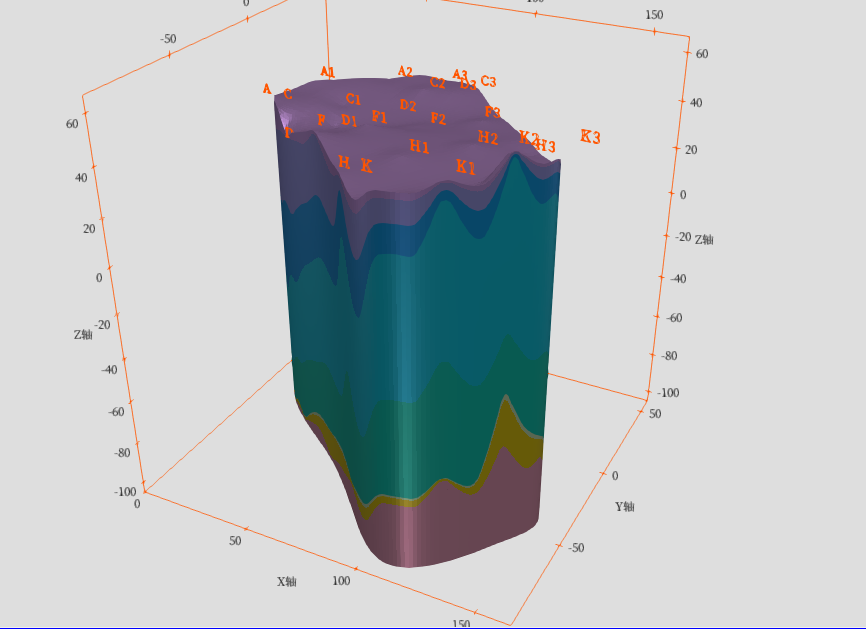

    在该图层属性面板数据子面板中,将标注数列设为ID格式控制设为字符水平对齐设为左对齐垂向对齐设为下对齐点阵尺寸设为0.025X方向旋转设为90;在渲染子面板中,将色彩设为纯色,点击下方的编辑按钮选择适宜的标注颜色,本算例中使用橙色RGB值为255、85和0,点击应用完成设置。带钻孔标注的复杂三维地质体如下图所示。

小结

完成本指南中的算例后,可以学到以下内容:

  • 如何创建地质体网格,并进行降维;
  • 如何通过阈值拉伸创建复杂地层;
  • 如何为地质体添加文字点阵标注。
