创建标准几何体
- 项目图示
- 操作视频
- 图层管道
算例简介
本算例将在渲染窗体导入底图，并创建地球、月球、土星和土星环。注意三个天体的体积仅用于几何体创建练习，并非实际体积比例。
操作步骤

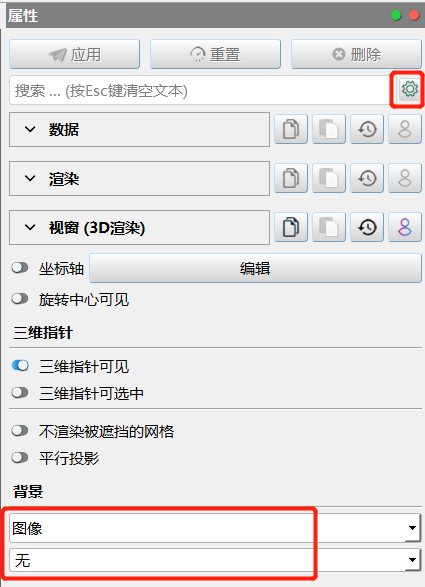

打开Envifusion软件，点击属性面板右上方显示/隐藏高级属性按钮，将其变为绿色，显示高级属性。在视窗子面板下方，将背景选项设为图像，导入Earth文件夹中的nebula.jpg文件，点击确定，导入星云图像作为背景。导入之后如下图所示。在视图窗口按住鼠标左键旋转视图，按住鼠标滚轮拖动视图。
点击创建->几何体->球体选项，对象浏览器出现球体1图层。
在球体1图层的属性面板数据子面板中，设置球体的中心、半径和渲染精度，如下图所示。为方便坐标设置，将地球中心点坐标设置为（0，0，0）。球体半径为0.5，经向与纬向渲染精度为80，点击应用完成设置，生成的球体（地球）如下图所示：
在对象浏览器中选中球体1图层，点击工具箱->曲面->球面->蒙板选项，在属性面板点击应用，生成球面->蒙板1图层。
在改图层属性面板渲染子面板的曲面蒙板选项中，点击材质下拉菜单，导入Earth文件夹中的Earth_land_ocean_ice.png，使用该图片作为曲面蒙板的材质。球体1如下图所示：地球创建完成。

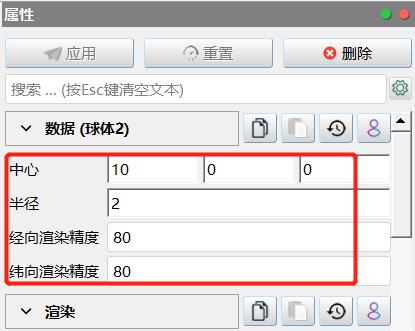

重复步骤2，在对象浏览器中创建球体2图层（土星），在该图层属性面板数据子面版中，设置球体2（土星）的中心、半径和渲染精度分别为（10，0，0）、2和80。注意土星与地球中心仅做练习设置，与真实天体距离无关。点击缩放到全局工具
，调整视图，地球与火星如下图所示。
重复步骤4-5，在对象浏览器中增加球面->蒙板2图层。在该图层的属性面板中，点击应用后，点击曲面蒙板部分的材质选项的下拉菜单，导入Earth文件夹中的saturn.jpg，使用该图片作为曲面蒙板的材质。视图窗口如下图所示。
土星主体创建完毕，下一步创建土星环。

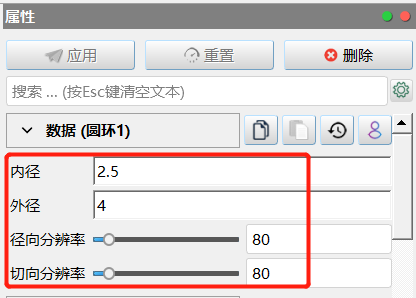

点击创建->几何体->圆环，此时对象浏览器生成圆环1图层，同时在视图1中出现灰色圆环。在该图层属性面板数据子面板中，设置圆环的内径、外径和分辨率分别为2.5、4和80。视图窗口如下图所示。
圆环中心默认创建位置为（0，0，0），因此需要对创建的圆环1（土星环）进行空间变换。
在对象浏览器中选中圆环1图层，点击工具箱->空间拓扑->空间变换。点击应用，生成空间变换1图层。在该图层属性面板数据子面板中，将平移选项X值改为10。
关闭对象浏览器中圆环1图层左侧的
显示。调整窗口，视图窗口如下图所示。

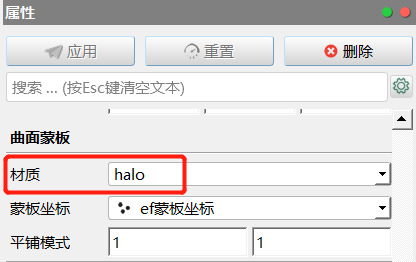

在对象浏览器中选中空间变换1图层，点击工具箱->曲面->曲面->蒙板选项，在属性面板点击应用，生成曲面->蒙板1图层。在属性面板渲染子面板的曲面蒙板选项中，点击材质下拉菜单，导入Earth文件夹中的halo.jpg，使用该图片作为曲面蒙板的材质。
视图窗口如下图所示，完成土星与土星环的创建。

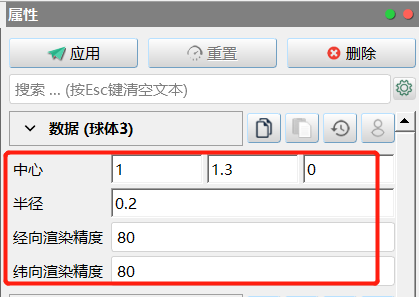

重复步骤2，创建球体3图层（月球），在该图层属性面板数据子面板中，将月球的中心、半径和渲染精度设置为（1，1.3，0）、0.2和80。

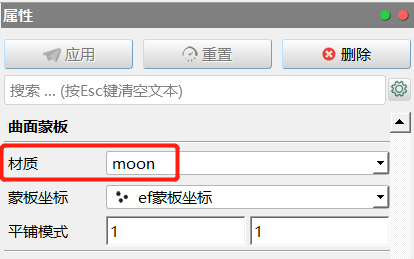

重复步骤4，创建球面->蒙板3图层，在该图层属性面板的曲面蒙板部分，导入Earth文件夹中的moon.jpg文件，并将其设置为曲面蒙板材质。
调整视图窗口，最终地球、土星和月球如下图所示：
小结
完成本算例后，可以学到以下内容：
- 如何设置视图背景；
- 如何创建几何体；
- 如何为球体和曲面添加蒙版；
- 如何对可视化目标进行空间变换。
