三维水文地质剖面

项目图示

视频成果

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

算例工程下载地址

算例简介

本教程将导入扫描版水文地质剖面图，创建透明图像，并用于制作三维立体地质剖面模型。

创建透明地质剖面图

新建透明分量剖面图

1. 打开Envifusion软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。打开算例文件夹中的CrossSectionOriginal.png文件。导入后生成CrossSectionOriginal.png图层。

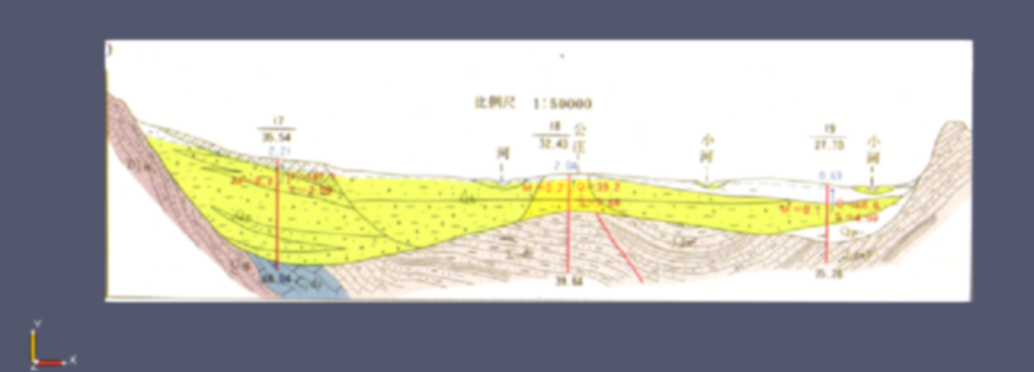

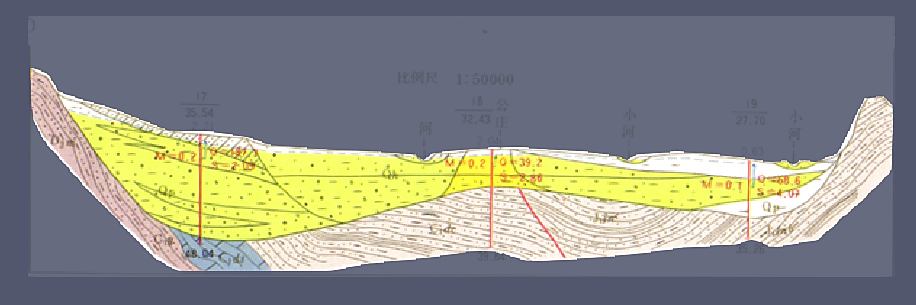

2. 在属性面板中，撤销选择使用色板。导入后的文件如下所示：



   需注意，此图像中的水文地质剖面左右边缘需和图像画布边缘一致，否则会引起裁切问题。如用户自己的图片左右两侧有其他备注图例等信息，建议在外部工具（图画、PS）等中进行第一步裁切。

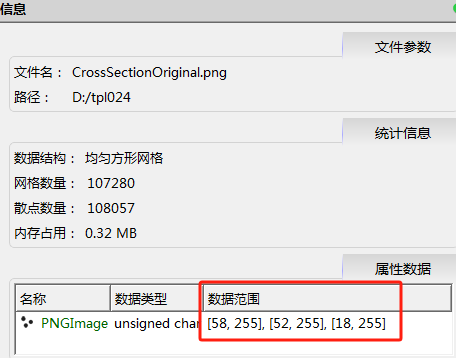

   在信息面板的属性数据中，可以看到此图像为三分量图像。

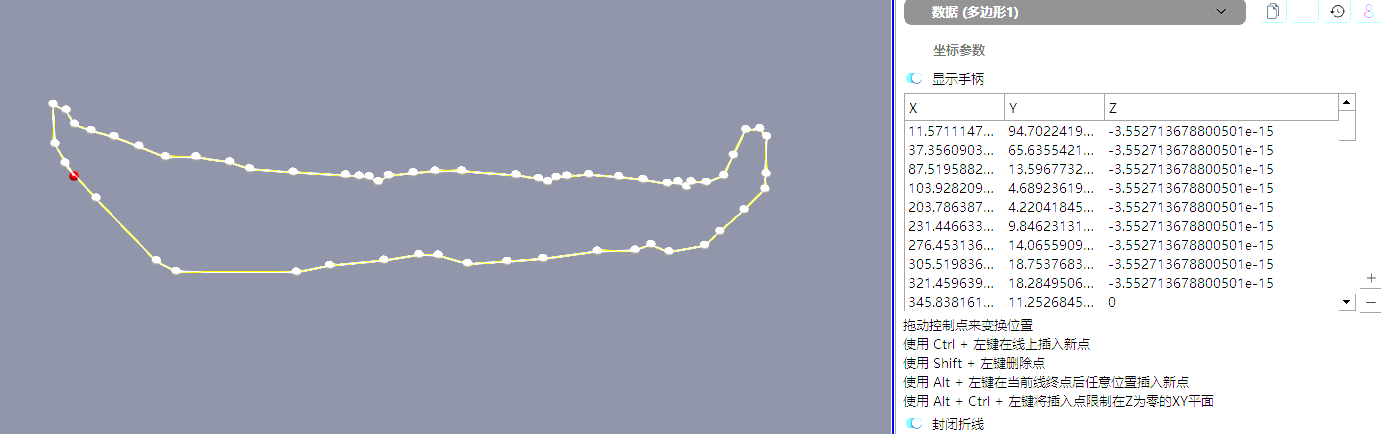

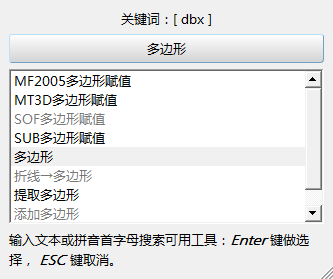

3. 使用快捷操作，绘制多边形，勾勒出剖面图的边缘。

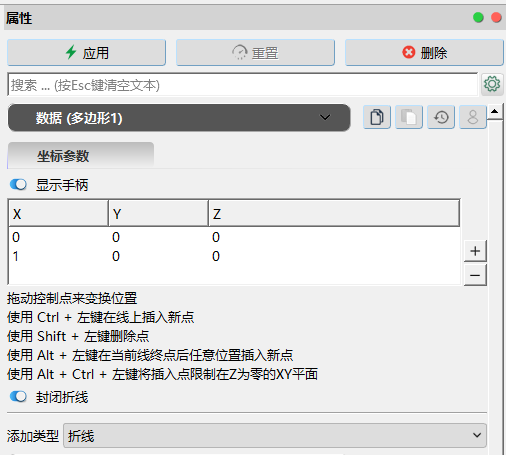

4. 多边形属性面板中已经自动创建了两个点，用户可根据下方的提示选择继续创建点来绘制多边形。

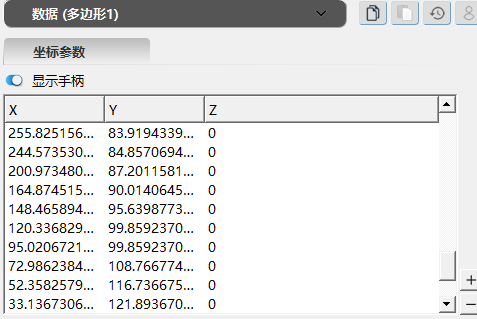

   为保证多边形的控制点均位于XY平面上，可将属性面板中点的Z值修改为0。

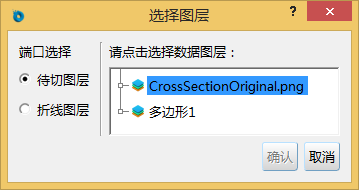

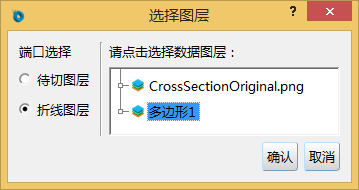

5. 在管道面板中，选中CrossSectionOriginal.png图层，使用快捷操作，选择折线分割，待切图层为CrossSectionOriginal.png图层，折线图层为多边形1。单击确定。

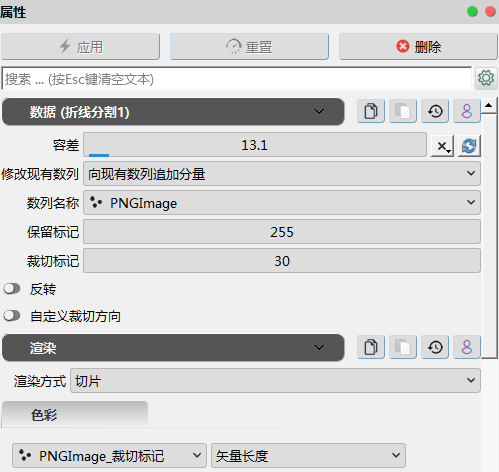

6. 在属性面板中，对分割方式进行设置，原剖面图为三分量图像，此处可选择追加分量。单击应用。将渲染面板中色彩需改为裁切标记，即可看到新的剖面图。





7. 然后需要将仅包含裁切标记（透明分量）的剖面图导出，用于后续操作。

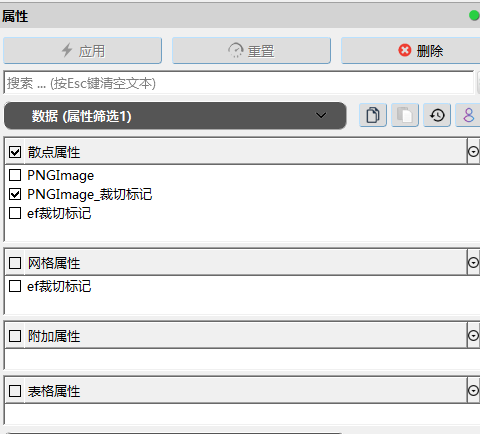

8. 选中折线分割1图层，使用快捷操作，选择属性筛选。进选中属性面板中的PNGImage_裁切标记散点属性。单击应用。

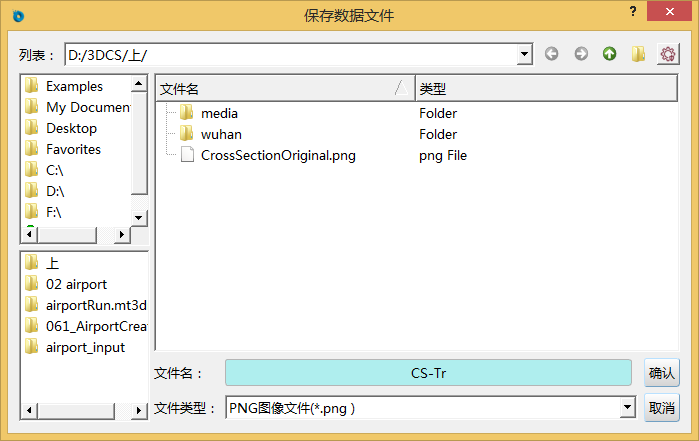

9. 选中属性筛选1图层，单击快捷按钮到处图层，另存为PNG格式文件。



创建三维地表

使用地表高程文件创建三维地表，并沿剖面线切割。

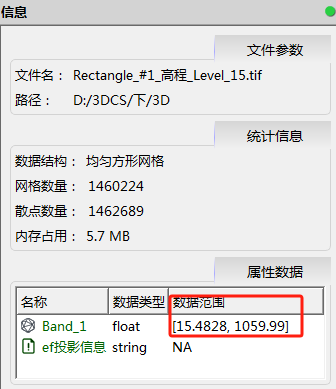

1. 首先导入高程文件Rectangle#1高程_Level_15.tif，其高程范围如下。



2. 选中导入的高程文件，进行网格属性->散点属性快捷操作，便于后续数据的利用。

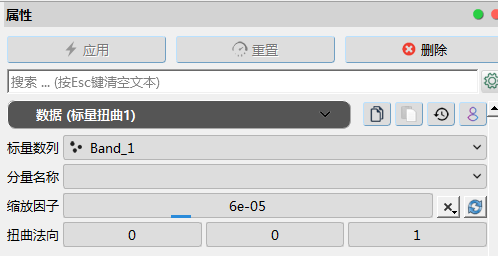

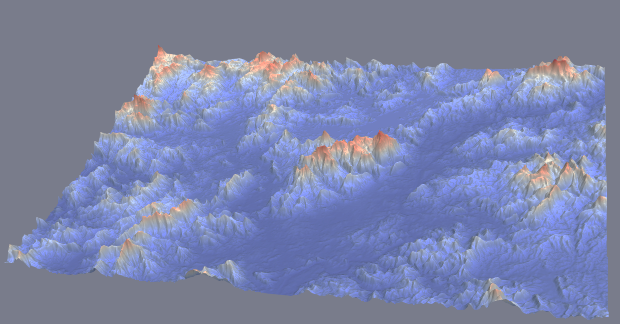

3. 选中网格属性->散点属性图层，进行标量扭曲快捷操作，使用高程band1数据进行三维变换。





4. 选中标量扭曲1图层，进行曲面蒙板快捷操作，使用HydroMap_original.png水文地质分区图进行地表蒙板。在属性面板下的渲染光照修改为物理渲染。



   曲面蒙板子面板处，底色材质和高光材质选择导入材质，导入分区图。

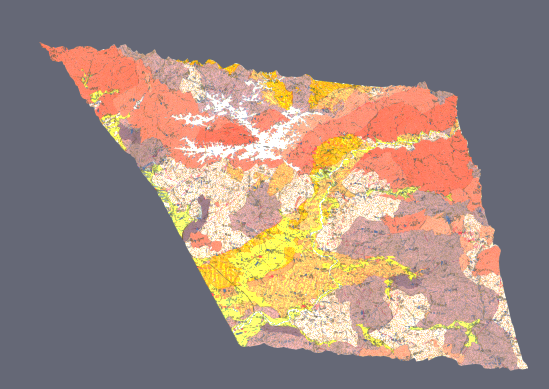

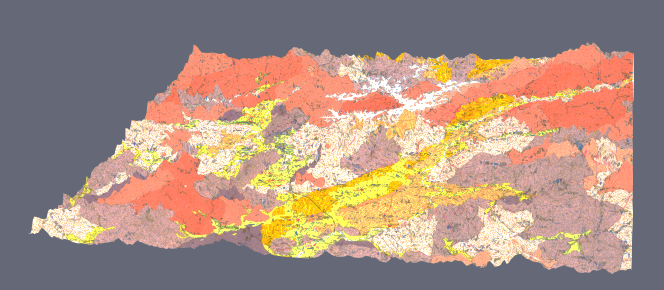

   三维地表显示如下：



   仔细观察，可以看到水文地质分区图上自左上向下中间位置有一条剖面线，我们需要沿剖面线位置绘制折线，并将地表拆分开，便于观察地下剖面图。

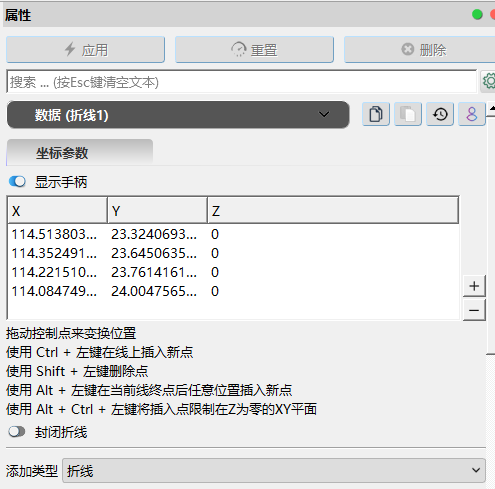

5. 使用快捷方式创建多边形，沿剖面线绘制。

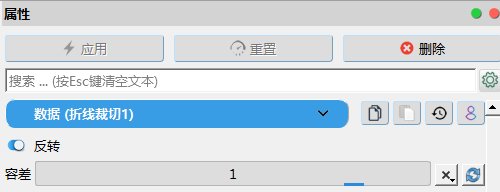

6. 选中图层曲面蒙板1图层，进行折线裁切，待切图层为曲面->蒙板1，折线图层为多边形2，单击确定。在属性面板中，选中反转，即切除了左侧的地表。将此图层重命名为右侧三维地表-空间变换1。



   在渲染面板中，撤销选择使用色板，并将曲面蒙板的材质均选择成水文地质分区图。







   为保证更好的视角，查看剖面图，需将上述裁切出来的图层进行空间变换，向右侧平移。

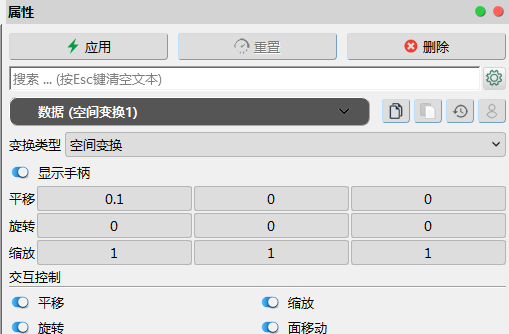

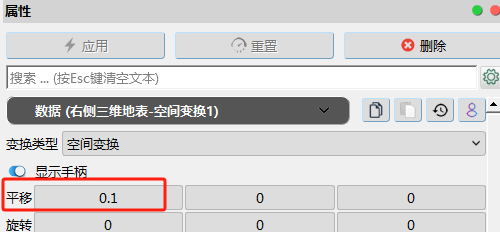

7. 选中折线裁切1图层，进行空间变换快捷操作，将平移的X值进行修改，用户可根据展示需求设置数值，并随时修改。

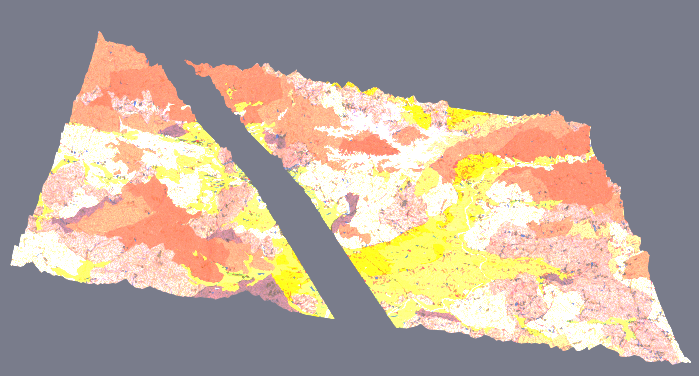

8. 再次重复折线裁切操作，将左侧地表展示出来。选中图层曲面蒙板1图层，进行折线裁切，待切图层为曲面->蒙板1，折线图层为多边形2，单击确定。在属性面板中，不要选中反转，即切除了右侧的地表。将此图层重命名为左侧三维地表--折线裁切2。



创建剖面地层

使用代表剖面位置的折线和包含地表高程数据的文件，定义剖面。

1. 通过选中网格属性->散点属性1图层，进行折线切片快捷操作。待切图层为网格属性->散点属性1图层，折线图层为多边形2图层。

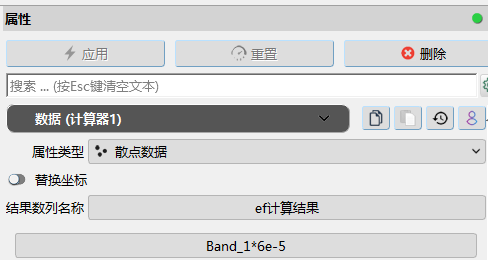

2. 选中折线切片1图层，进行计算器操作，赋予高程值。

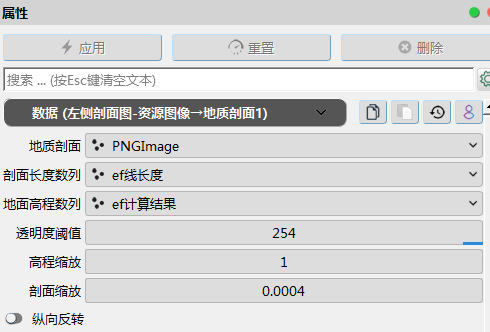

3. 导入2.1创建好的透明分量剖面图CS-Tr.png。选中此图层，进行资源图像->地质剖面操作。栅格数据为CS-Tr.png，地质剖面线为计算器1图层。单击确定。在属性面板中进行如下设置，单击应用。将此图层重命名为左侧剖面图-资源图像→地质剖面1。

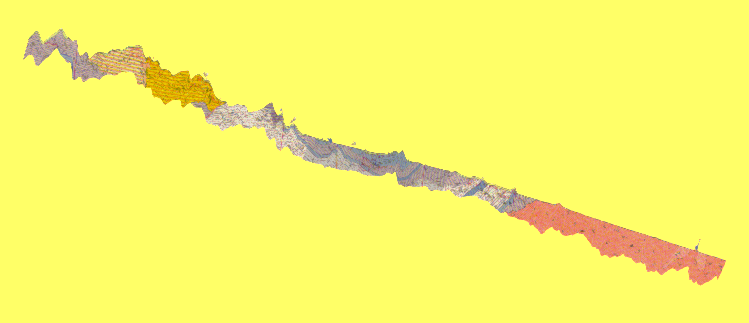

4. 三维剖面图显示如下：

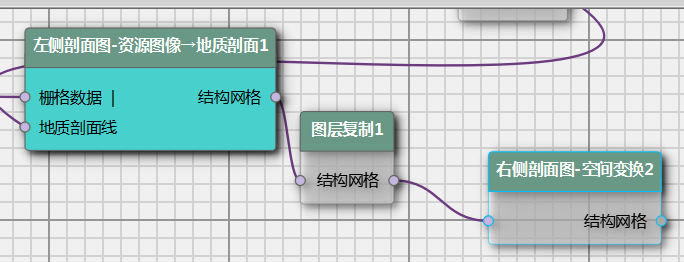

5. 对此地质剖面进行图层复制，及空间变换，可以得到剖面线处，左侧两册的地质剖面可视化效果。将此图层重命名为右侧剖面图-空间变换2。

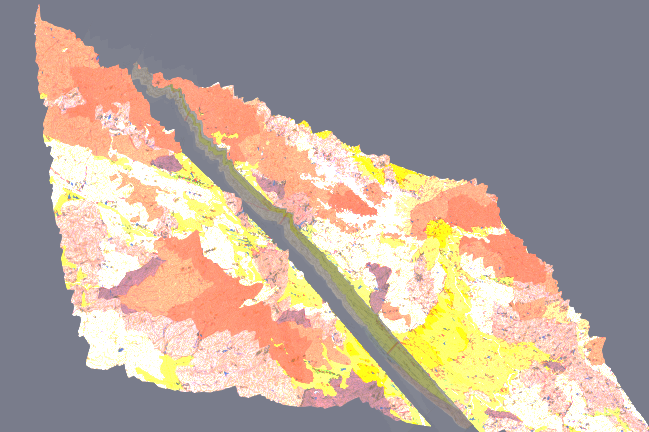

6. 将代表地表和剖面的四个图层选为可见，其它图层隐藏起来，可得到如下效果展示。



创建动画

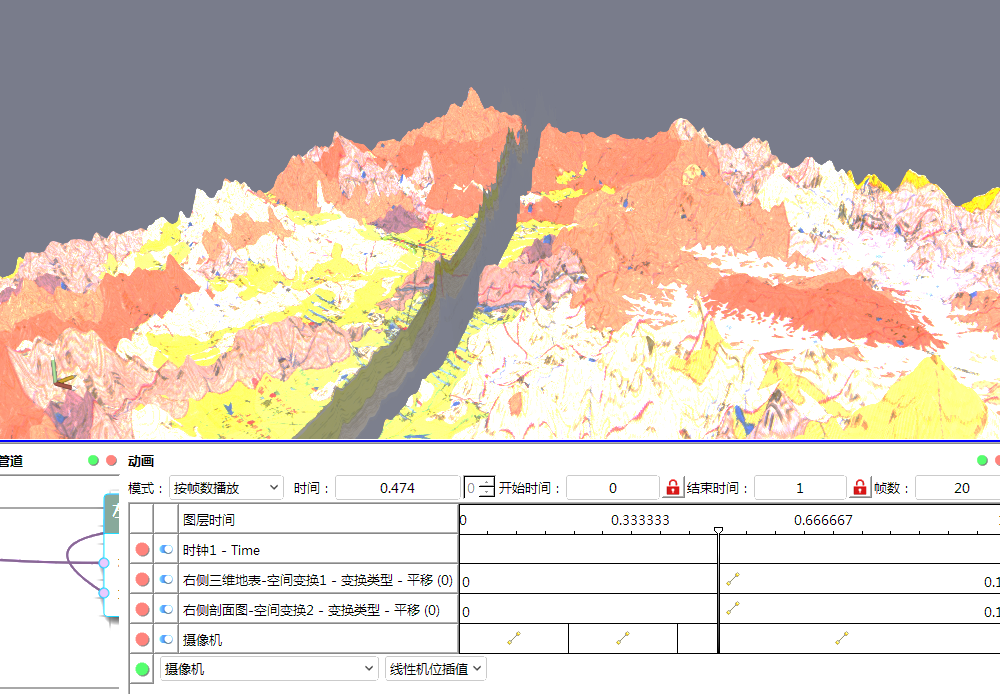

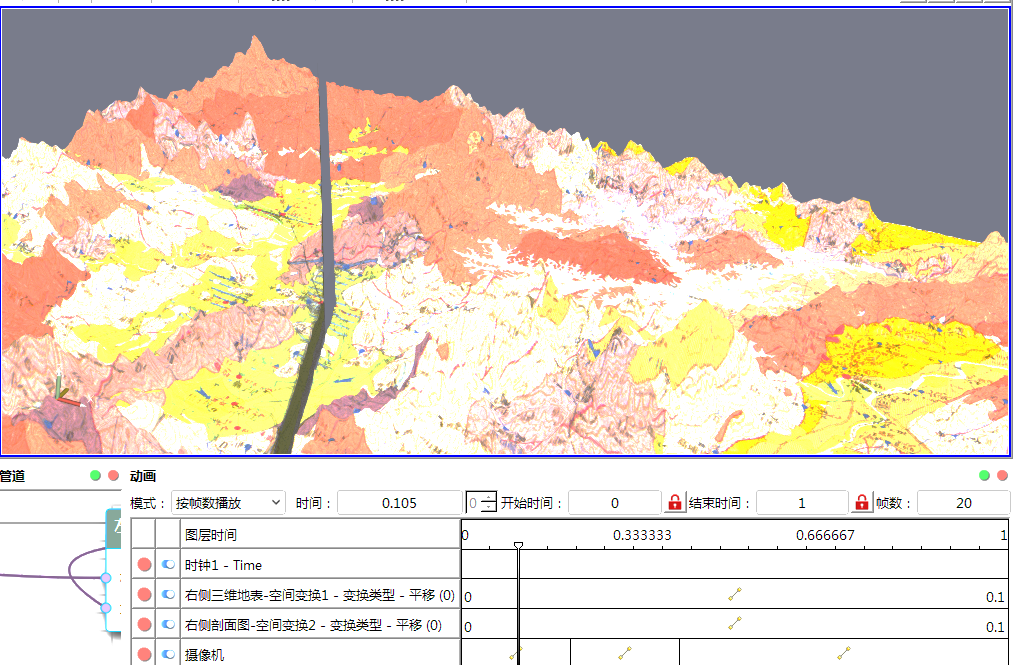

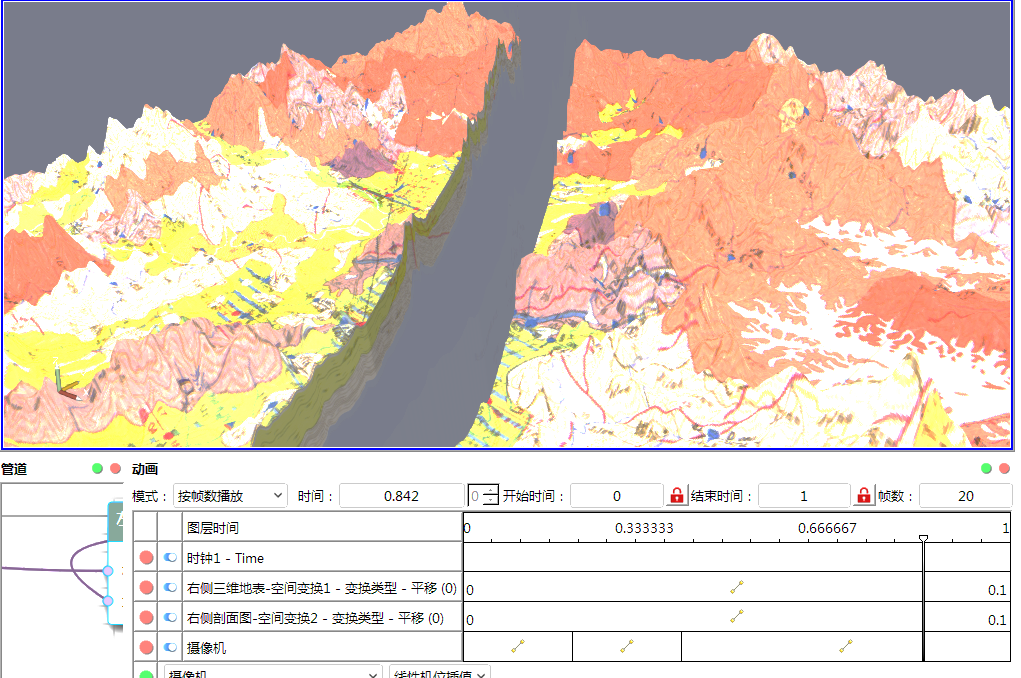

1. 在主菜单布局中选中动画面板。当前动画面板中仅包含一轨：时钟。接下来需根据展示需求增加轨，并进行边界。

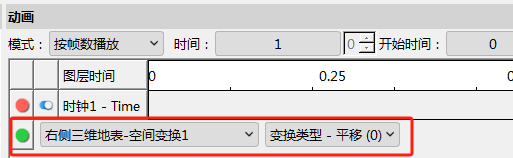

2. 选中右侧三维地表-空间变换1，变换类型-平移（0），单击左侧绿色圆点，为动画面板新增一轨，即右侧的三维地表将按照其属性面板中对平移（0）参数的设置进行移动。

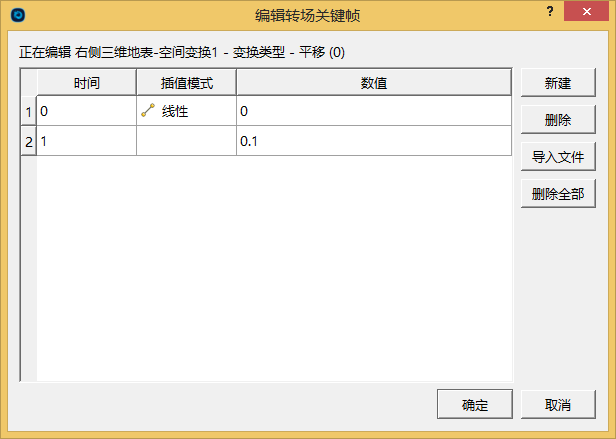

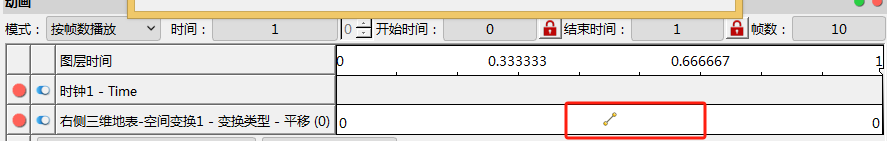

3. 单击此轨右侧的空白区域，对其变化方式进行设置。0-0.1的线性变化代表右侧三维地表距离左侧三维地表的距离从0至0.1进行线性动态变化。

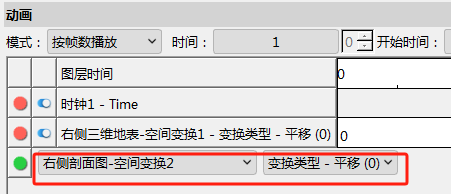

4. 选择右侧剖面图-空间变换2，变换类型-平移（0），单击左边绿色圆点，添加至动画轨。



5. 单击此轨右侧空白区域，对其变化方式进行设置。0-0.1的线性变化代表右侧剖面距离左侧剖面的距离从0至0.1进行线性动态变化。

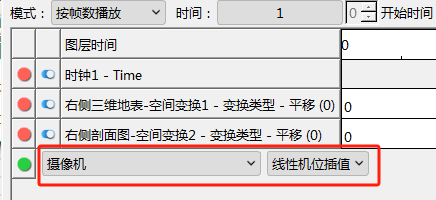

6. 选择摄像机，线性机位插值，单击左侧绿色原点，添加摄像机轨。设定不同动画帧对应的视角。

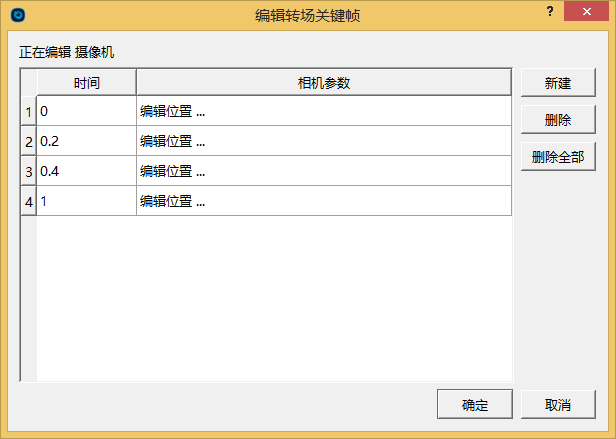

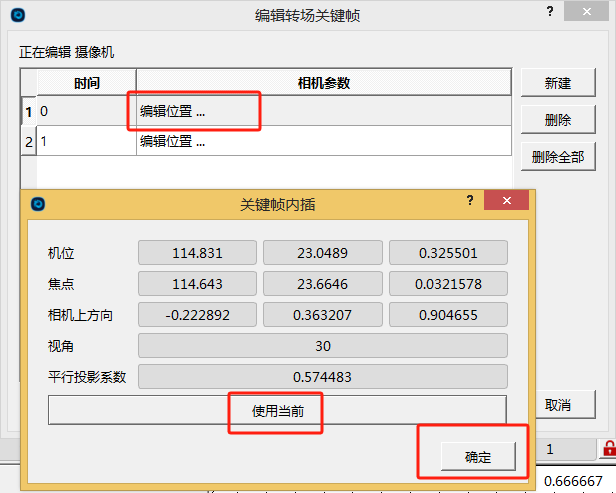

7. 单击摄像机柜右侧空白区域，对不同时间编辑不同的视角位置。用户可以在视图1中调整为所需的角度，然后在编辑转场关键帧中新增时间，并编辑位置为选择使用当前。



   为了更细腻的展示动画效果，用户可多增加关键帧。
