栅格图像裁切边缘

项目图示

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

算例工程下载地址

1 算例简介 2 操作步骤 3 小结

算例简介

本模板支持用户使用EnviFusion导入栅格图像，快速替换其无效属性。

操作步骤

1. 打开Envifusion 软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。

2. 点击开始->导入数据，选择SainteHelens.tif文件，单击应用。

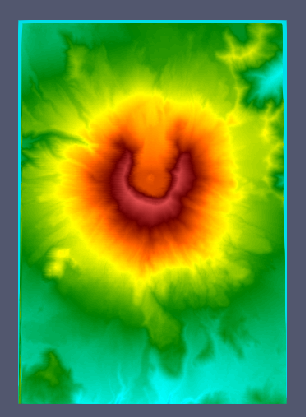

   栅格图片里有无效网格（上图周围一圈边框），一般是使用ArcGIS做投影时在图像边缘产生的废点，需要裁掉才能看到图像中心的数据。

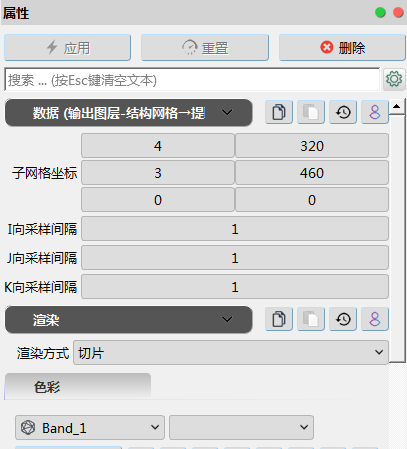

3. 选中刚导入的SainteHelens.tif文件图层，单击计算->通用工具箱->网格->结构网格->提取子网格，在其属性面板中，子网格坐标设置：X(4，320)，Y(3，460)，单击应用。



   需注意，子网格坐标需要根据导入图片的具体边界范围进行设定。本例中图片的信息如下：

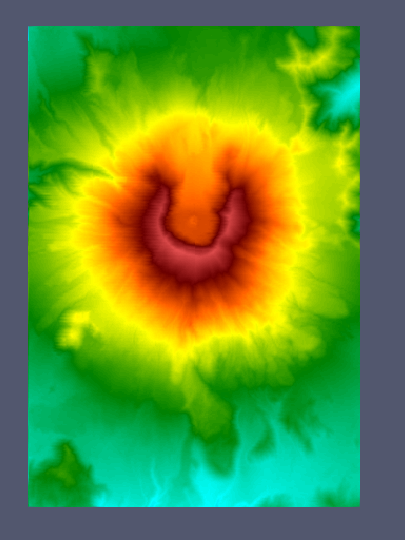

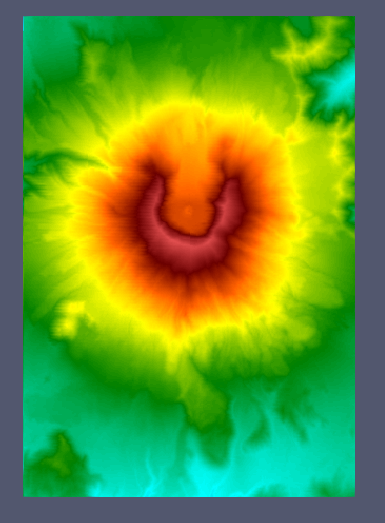

   修改后的图像显示如下：

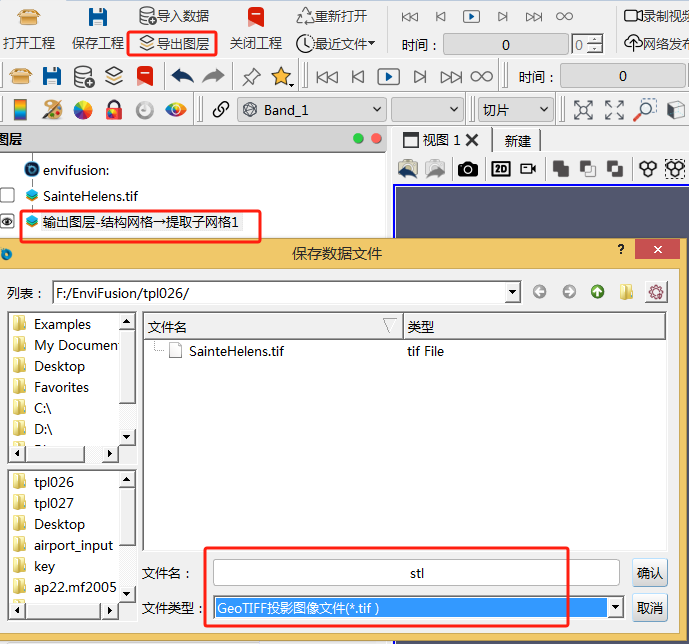

4. 选中上述修改后的图层。单击导出图层，另存为tif格式文件。



小结

完成本指南中的算例后，可以学到以下内容：

• 如何导入栅格图像；
• 如何查看图像数据信息；
• 如何设定子网格坐标；
• 如何导出图层。
