岩性插值

1 算例简介 2 操作步骤 2.1 新建项目 2.2 导入边界条件 2.3 导入抽水井 2.4 导入非稳定流模型结果 3 小结

打开工程模板

在EnviFusion打开数据网格化工程模板。

  1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。

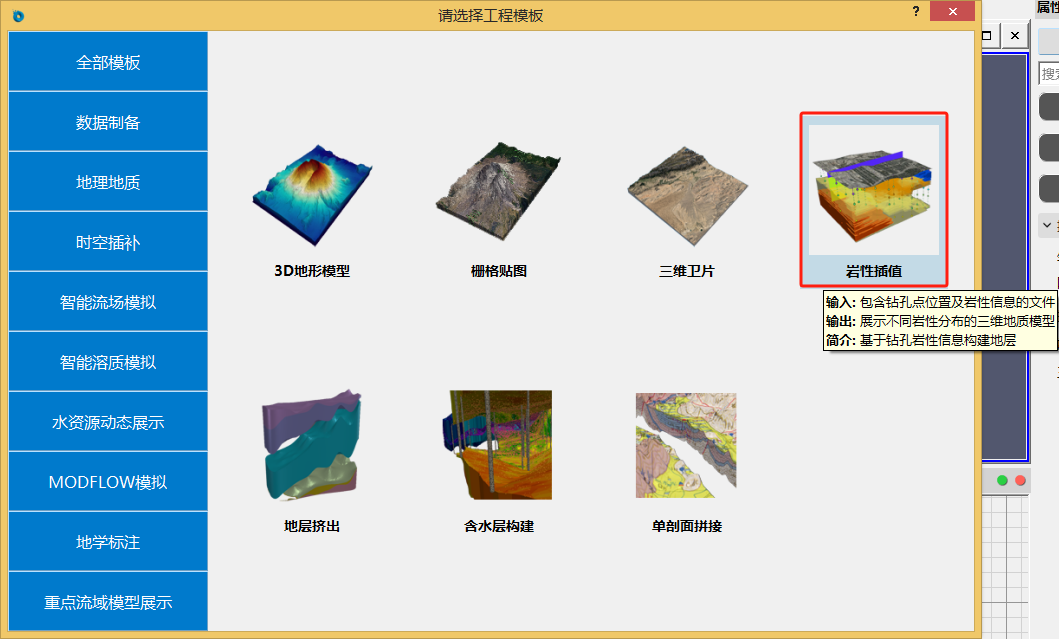

  2. 在界面中选择数据制备->岩性插值工程模板，双击磁贴打开工程模板。

输入图层

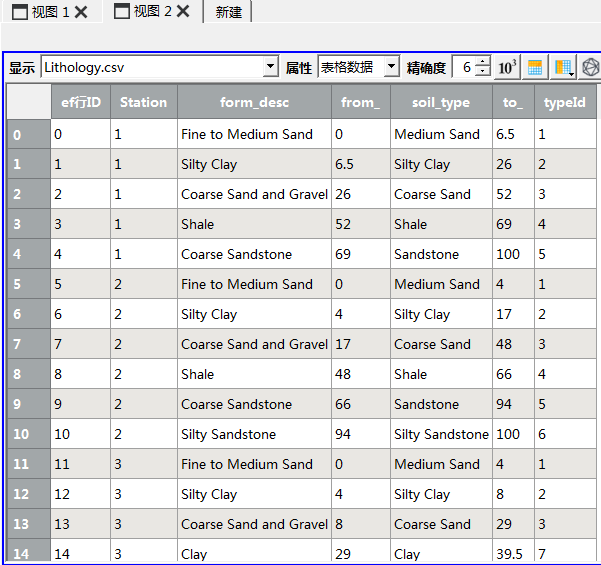

  1. 本模板的输入图层有两个，分别为Lithology.csv图层，是钻孔岩性信息，在视图2中以表格形式显示如下：

  2. 第二个输入图层为 Station.csv图层，是钻孔基本信息。在视图2中以表格形式显示如下：

    此文件中包含钻孔站点编号、站点位置、站点名称、井口标高、高程值等信息。

图层管道介绍

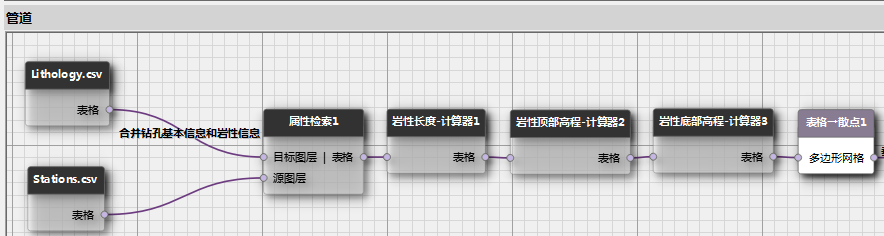

  1. 在管道面板中可以查看本模板的图层管道，如下图所示：

  2. 选中Lithology.csv图层，点击通用工具箱->属性->属性检索，在选择图层窗口中，目标图层选择Lithology.csv图层，源图层选择Station.csv图层，单击确定，生成属性检索1图层。在属性面板中，目标类型设置为表格数据，关键字段选择Station，源类型选择表格数据，匹配字段选择ID，表格属性全部选择，单击应用。

    在视图2中以表格形式查看，可以看到检索后的数据包含了两个表格的全部内容。

  3. 选中属性检索1图层，对其进行三次计算器快速操作，分别用来生成每个钻孔同一岩性的长度length，开始from_elev和结束埋深to_elev，生成计算器1，计算器2和计算器3图层。

输出图层

  1. 选中计算器3图层，点击通用工具箱->散点->表格->散点，或者在管道面板中，右击计算器3图层，选择快速操作，输入要执行的命令关键词：表格，选择对应的命令表格->散点，生成表格->散点1图层，在属性面板中对XYZ坐标进行一一匹配，单击应用。在视图1窗口中可以看到其点位分布。

  2. 选择表格->散点1图层，点击通用工具箱->空间拓扑->空间变换，或者在管道面板中，右击表格->散点1图层，选择快速操作，输入要执行的命令关键词：空间变换，选择对应的命令空间变换，生成空间变换1图层。在该图层属性面板中，将Z方向缩放调整为100。此缩放是为了避免空间数据插值时受到上下方向的数据影响。在视图1中可以查看空间变换后的分布。

  3. 选择空间变换1图层，对其进行散点->线段（高级拉伸）快速操作，生成散点->线段（高级拉伸）1图层，在其属性面板中，设置精度为6，长度缩放系数为100，坐标变换Z方向的缩放设置为0.05，单击应用。

  4. 选择散点->线段（高级拉伸）1图层，进行散点->均匀网格（分区）快速操作，生成散点->均匀网格（分区）1图层，其属性面板中需指定遇到无效点时的处理方式。

  5. 选择散点->均匀网格（分区）1图层，对其进行空间变换快速操作，在空间变换4图层的面板中，Z方向缩放设置为0.05，单击应用。并用曲面形式，显示typeid内容。

  6. 选中空间变换4图层，对其进行定类边界快速操作，生成结构网格->定类边界1图层，在其属性面板中，定类数列选择typeId，边界值选择2，即使用ID值为2的这一类岩性数据创建地层。

  7. 选中结构网格->定类边界1图层，对其进行去锯齿平滑快速操作，生成曲面->曲面（去锯齿平滑）1图层，在其属性面板中，选择滤波次数，单击应用。需注意，数值越高，曲面越平滑，也越失真，用户需根据具体项目情况进行设置。

  8. 接下来，分别选中空间变换4图层，按照上述操作，再进行三次定类边界和去锯齿平滑操作，生成定类边界2、3、4图层和去锯齿平滑2、3、4图层，其图层关系如下图所示：

    其中定类边界2、3、4中选择的typeId分别为8、7、6。

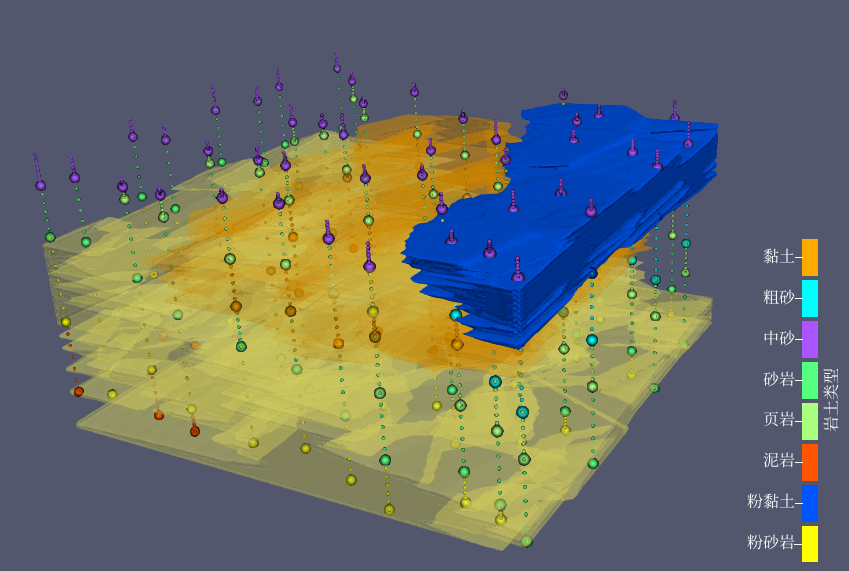

    去锯齿平滑后，三个地层分别为如下显示，部分地层可以设置透明度，便于更好展示：
