含水层构建

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。
在界面中选择数据制备->含水层构建工程模板，双击磁贴打开工程模板。

输入图层

本模板的输入图层有两个，第一个为Layer1.csv图层，是含水层信息，数据包含钻孔坐标（X degree和Y degree，可投影世界坐标）、含水层顶部高程（Top）和含水层厚度（Length）信息，在视图2中以表格形式显示如下：

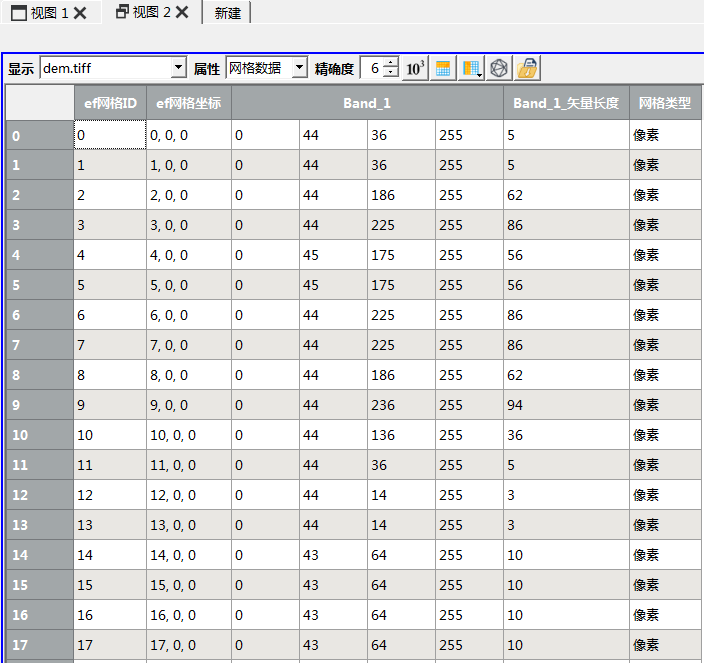

第二个为dem.tiff图层，为高程数据，在视图2中显示如下：

输出图层

本模板的输出图层为输出图层-升维拉伸1。图层。含水层三维模型在水平方向是符合德劳内规则的三角形网格，在三维空间中是由多个三棱柱拼接形成的三维结构。首先使用含水层顶部高程信息对水平三角网格沿Z方向进行扭曲，再由此面出发，使用含水层厚度信息将三角形拉伸为三棱柱，从而得到模型。

图层管道介绍

在管道面板中可以查看本模板的图层管道，如下图所示：
Layer1.csv图层，为本工程模板输入图层，可通过导入研究区域内的含水层钻孔数据，操作2.4中的步骤更换模板的输入数据。
注：自备的csv文件中必须包含钻孔坐标（可投影世界坐标，若输入为模型局部坐标，则用户需要自行配准对应的DEM数据），含水层顶部高程（Top）和含水层厚度（Length）数据，并与模板文件中的属性名称相同。其他信息可根据需求选择输入。
表格->散点1图层，将含水层信息由表格数据转换为具有空间坐标的散点数据。对Layer1.csv图层，使用工具箱->散点->表格->散点工具生成。在该图层属性面板数据子面板中，为散点选择XY坐标属性列，并打开2D散点和保留坐标选项，点击应用完成设置，平面钻孔点如视图窗口所示：
投影坐标->经纬度1图层，为了与DEM图像统一坐标系，将导入的含水层数据从投影坐标转换为经纬度坐标。对表格->散点1图层，使用工具箱->地理地质->投影坐标->经纬度工具生成。
在该图层属性面板数据子面板中，将输入坐标系设为自定义，EPSG代码为32651，输出坐标系为WGS1984，点击应用完成设置。
散点->曲面（三角化）1图层，使用平面钻孔点生成网格拓扑。对投影坐标->经纬度1图层，使用工具箱->散点->散点->曲面（三角化）工具生成。

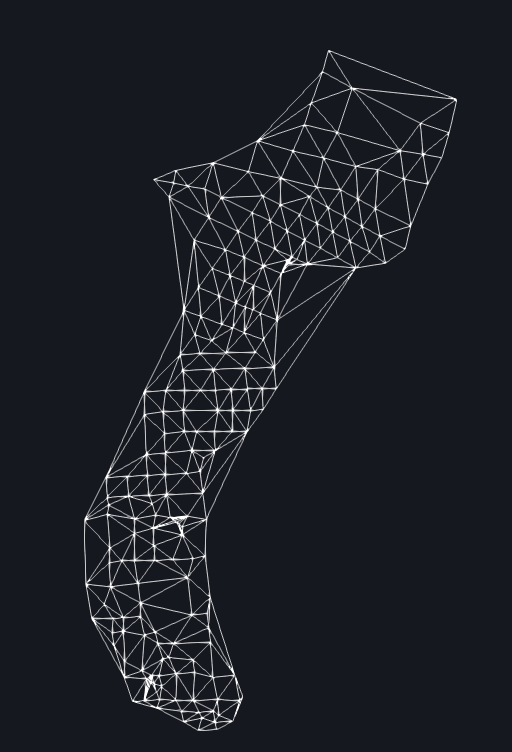

在该图层属性面板数据子面板中，将搜索范围设为0.07，即散点搜索相邻网格节点的范围；在渲染子面板中，将渲染方式设为网络，点击应用完成设置。视图窗口如下图所示：
曲面->曲面（网格细分）1图层，对散点->曲面（三角化）1图层中的稀疏网格进行补密，并将原钻孔点上的含水层信息（含水层顶部高程和含水层厚度）插值到新生成的网格节点中。对散点->曲面（三角化）1图层，使用工具箱->曲面->曲面->曲面（网格细分）工具生成。
在该图层属性面板数据子面板中，将最大细分倍率设为4，即稀疏网格最多细分4次（每细分一次，三角形裂变为四个子三角形）；在渲染子面板中，将渲染方式设为网络，点击应用完成设置。视图窗口如下左图所示：
散点->曲面（三角化）2图层，由于网格细分后，有些原本已经够密的网格没有参与细分，此时的三角网格已经不符合德劳内规则，因此重新构建网络拓扑。对曲面->曲面（网格细分）1图层，使用工具箱->散点->散点->曲面（三角化）工具生成。
在该图层属性面板数据子面板中，将搜索范围设为0.01；渲染子面板中，将渲染方式设为网络，点击应用完成设置。视图窗口如上图图右所示
曲面->曲面（加密平滑）1图层，使网格加密平滑，并将含水层信息插值到所有网格节点中。对散点->曲面（三角化）2图层，使用工具箱->曲面->曲面->曲面（加密平滑）工具生成。

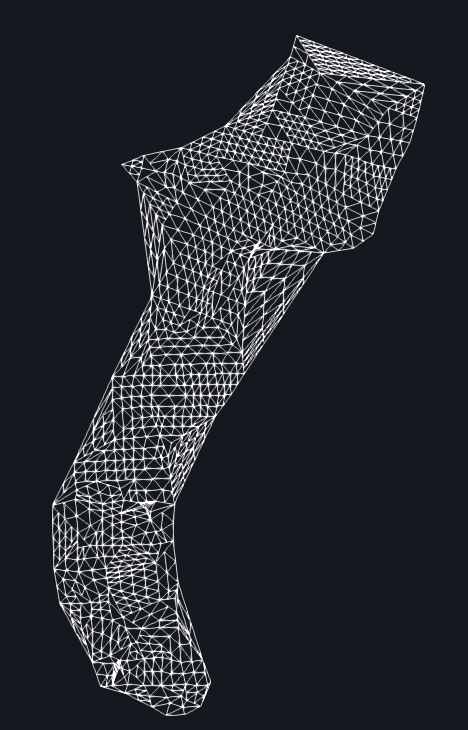

在该图层属性面板数据子面板中，将倍率设为2；在渲染子面板中，将渲染方式设为网络，点击应用完成设置。视图窗口如下图所示：

本模板中存在两套地面高程信息，其一是钻孔数据中自带的高程信息，已插值至三角形网络节点；其二是在线资源中下载所得的高程信息。用户可以在二者中自由选择使用，本例使用钻孔自带高程信息对三角形网格进行垂向扭曲，使用在线资源中下载的高程信息对模型进行着色，如下列步骤所述。
dem.tiff图层，为本工程模板输入图层，本算例中用DEM中的高程信息来定义含水层顶部颜色，使含水层色彩变化更真实。通过导入自定义精度的DEM文件，可操作2.4中的步骤更换模板的DEM输入数据。
资源图像->DEM1图层，可将DEM资源图像中三波段RGB数据转为单波段高程数据。对dem.tiff图层，使用评估->资源图像->资源图像->DEM工具生成。

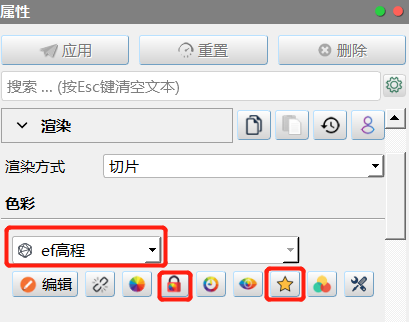

在该图层属性面板渲染子面板中，将色彩设为ef高程，并点击下方的选择预设调色板按钮，选择适宜的调色板，本模板中使用的是RainbowRich；点击设置颜色阈值到指定边界按钮，将颜色阈值设为-3至50，点击确定完成设置。高程信息如视图窗口所示：
提取多边形1图层，根据DEM图像XY范围，计算资源图像->DEM1图层中网格角点坐标信息，并将其加入到散点数据中，将散点位置显性化。这是为了应对下一步采样的需求，对图层数据进行采样时，要求数据源图层具有显性的散点位置。对资源图像->DEM1图层，使用工具箱->图层->提取多边形工具生成。
采样1图层，将含水层钻孔数据和DEM高程数据集成在同一个图层。使用工具箱->属性->采样工具，需要设置数据源和采样体图层。本模板中提取多边形1图层为数据源，曲面->曲面（加密平滑）1图层为采样体。
创建图层后，系统将使用曲面->曲面（加密平滑）1图层中的网格节点，从提取多边形1图层中采集高程信息，保存在采样1图层的散点数据中。
新生成的有效采样属性为0表示因图像区域不完全重叠导致的采样不成功，有效采样为1表示正常采到高程数据。
等维裁切1图层，由于生成采样1图层的两个图层范围可能不完全重叠，部分区域采样不成功，将这部分区域切除。对采样1图层，使用工具箱->空间拓扑->等维裁切工具生成。

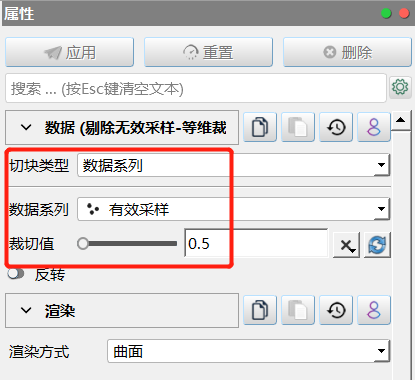

在该图层属性面板数据子面板中，将切块类型设为数据系列，将数据系列设为有效采样，将裁切值设为0.5，不勾选反转选项，点击应用完成设置。
标量扭曲1图层，使用含水层顶部高程数据对曲面进行垂向扭曲，构造地面起伏。对等维裁切1图层，使用工具箱->空间拓扑->标量扭曲工具生成。

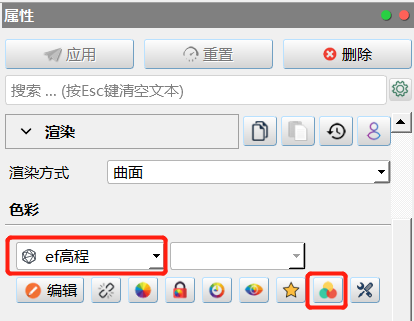

在该图层属性面板数据子面板中，将标量数列设为Top，将缩放因子设为0.003；在渲染子面板中，将色彩设为ef高程，点击确定完成设置，起伏的地面如视图窗口所示：
散点属性->网格属性1图层，将散点数据中的含水层属性信息转换为网格数据，用于下一步含水层垂向拉伸。对标量扭曲1图层，使用工具箱->属性->散点属性->网格属性工具生成。在该图层属性面板数据子面板中，勾选保留散点数据选项，点击应用完成设置。
输出1 -升维拉伸1图层，对散点属性->网格属性1图层，使用工具箱->空间拓扑->升维拉伸工具生成，将原图层网格进行垂向拉伸，拉伸长度为含水层厚度。

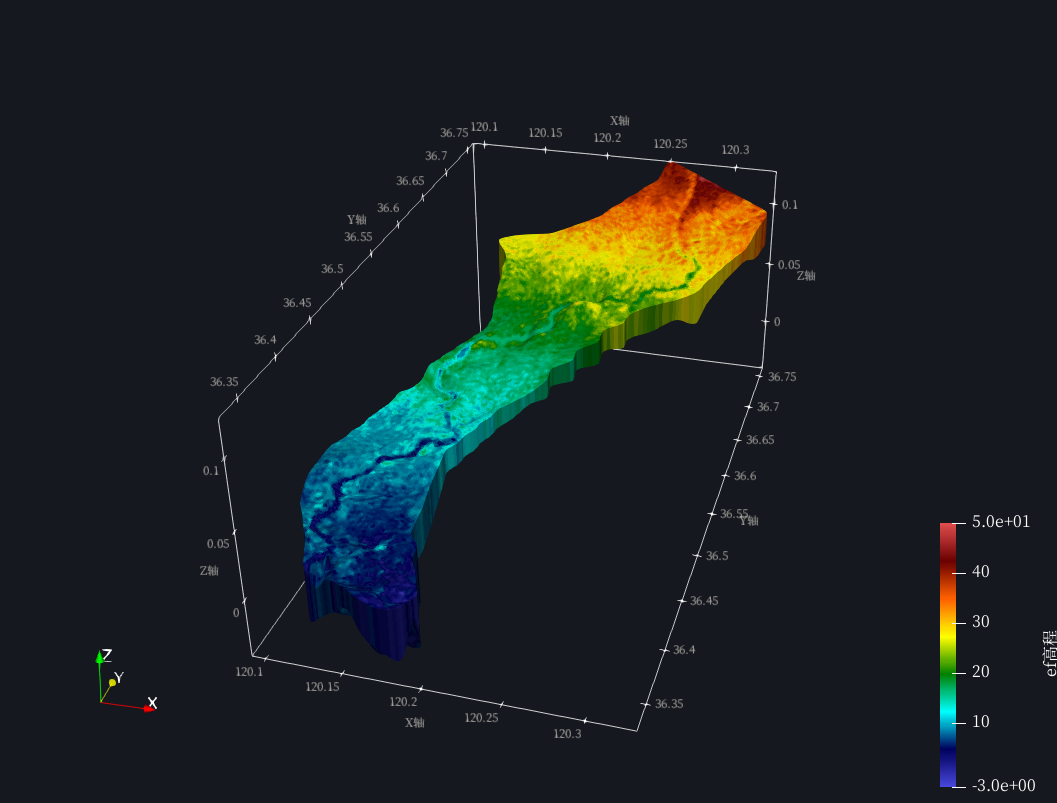

在该图层属性面板数据子面板中，将拉伸模式设为属性拉伸，拉伸长度为Length散点数据，缩放系数为0.005，拉伸方向的Z矢量设为-1，定义图层网格的拉伸程度；在渲染子面板中，将色彩设置为ef高程，点击下方显示隐藏颜色图例按钮，打开坐标轴选项，含水层三维模型如视图窗口所示：
