地质剖面拼接
| 1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍 |
|---|
打开工程模板
在EnviFusion打开数据网格化工程模板。

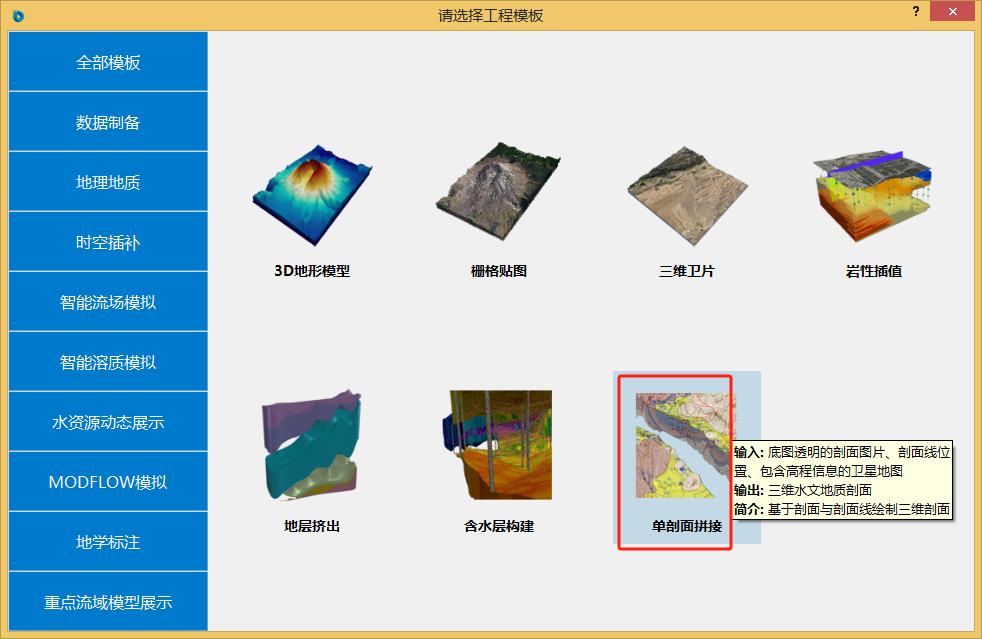

在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。
在界面中选择数据制备->单剖面拼接工程模板，双击磁贴打开工程模板。
输入图层
本模板的输入图层有两个，第一个为Rectangle#1高程_Level_17.tif图层，为包含高程信息的文件：
第二个为whcs.png图层，为透明地质剖面图，在视图1中显示如下：
输出图层
模板输出结果为由输出1-剖面-资源图像->地质剖面1、输出2-剖面-空间变换2、输出3-三维地表-空间变换1和输出4-三维地表-折线裁切2图层进行展示。
输出1-剖面-资源图像->地质剖面1图层和输出2-剖面-空间变换2图层中展示三维剖面。
输出3-三维地表-空间变换1和输出4-三维地表-折线裁切2图层代表了分割开的两侧三维地表。
图层管道介绍
在管道面板中可以查看本模板的图层管道，如下图所示：
使用地表高程文件创建三维地表，并沿剖面线切割。

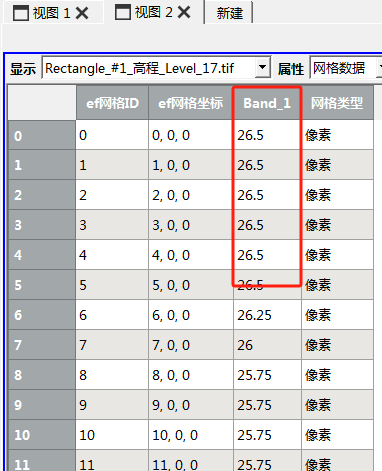

首先导入高程文件Rectangle#1高程_Level_17.tif，其高程范围如下。
选中导入的高程文件，进行网格属性->散点属性快捷操作，便于后续数据的利用。

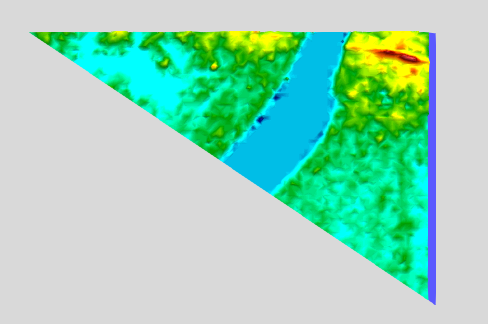

选中网格属性->散点属性图层，进行标量扭曲快捷操作，使用高程band1数据进行三维变换。
选中标量扭曲1图层，进行曲面蒙板快捷操作，使用卫图16s进行地表蒙板。在属性面板下的渲染光照修改为物理渲染。

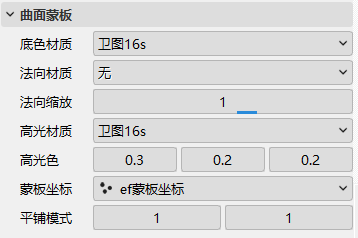

曲面蒙板子面板处，底色材质和高光材质选择导入材质，导入分区图。

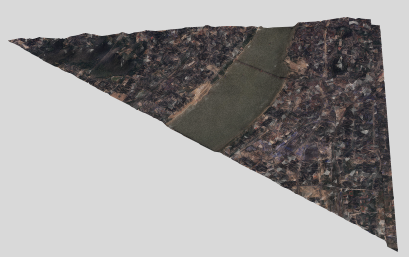

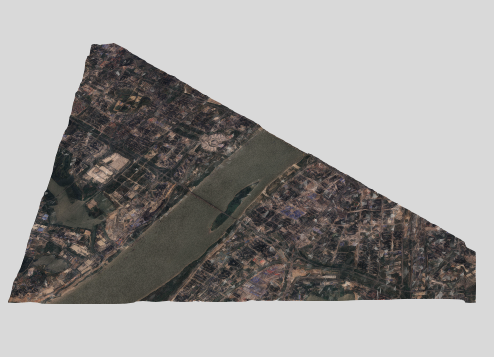

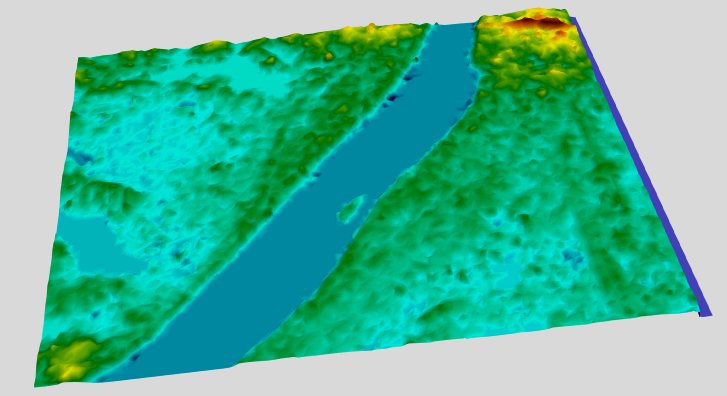

三维地表显示如下：

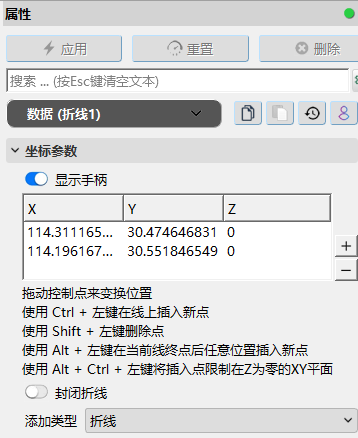

使用快捷方式创建多边形折线，从西北角向东南角绘制折线，作为剖面切割线。
选中图层曲面蒙板1图层，进行折线裁切，待切图层为曲面->蒙板1，折线图层为多边形2，单击确定。在属性面板中，选中反转，即切除了左侧的地表。
为保证更好的视角，查看剖面图，需将上述裁切出来的图层进行空间变换，向右侧平移。

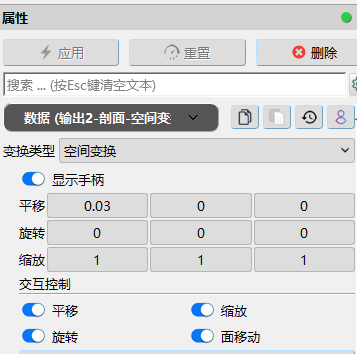

选中折线裁切1图层，进行空间变换快捷操作，将平移的X值进行修改，用户可根据展示需求设置数值，并随时修改。将新图层重命名为输出3-三维地表-空间变换1。并在曲面蒙板中设置蒙板图像。
再次重复折线裁切操作，将左侧地表展示出来。选中图层曲面蒙板1图层，进行折线裁切，待切图层为曲面->蒙板1，折线图层为多边形2，单击确定。在属性面板中，不要选中反转，即切除了右侧的地表。将此图层重命名为输出4-三维地表-折线裁切2。
使用代表剖面位置的折线和包含地表高程数据的文件，定义剖面。
通过选中网格属性->散点属性1图层，进行折线切片快捷操作。待切图层为网格属性->散点属性1图层，折线图层为多边形2图层。
选中折线切片1图层，进行计算器操作，赋予高程值。

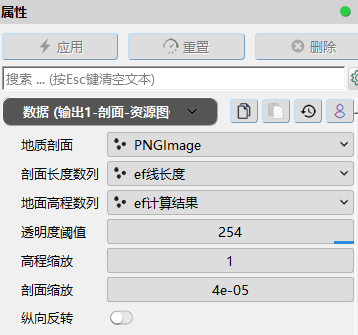

。选中whcs.png图层，进行资源图像->地质剖面操作。栅格数据为whcs.png，地质剖面线为计算器1图层。单击确定。在属性面板中进行如下设置，单击应用。将此图层重命名为输出1-剖面-资源图像->地质剖面1。
三维剖面图显示如下：
对此地质剖面进行图层复制，及空间变换，可以得到剖面线处，左侧两册的地质剖面可视化效果。将此图层重命名为输出2-剖面-空间变换2。

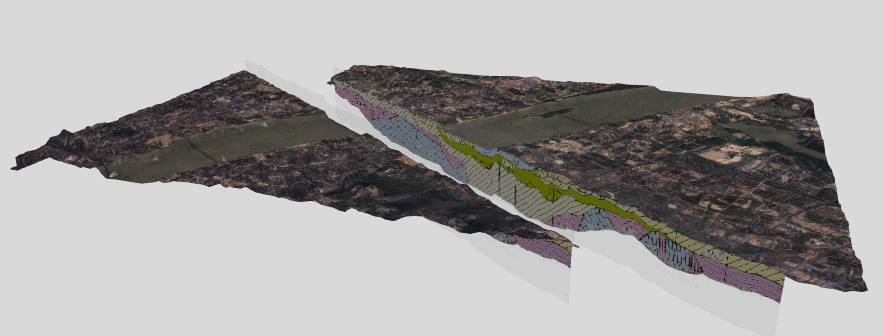

将代表地表和剖面的四个图层选为可见，其它图层隐藏起来，可得到如下效果展示。
