地层挤出
| 1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍 |
|---|
打开工程模板
在EnviFusion打开数据网格化工程模板。
在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。

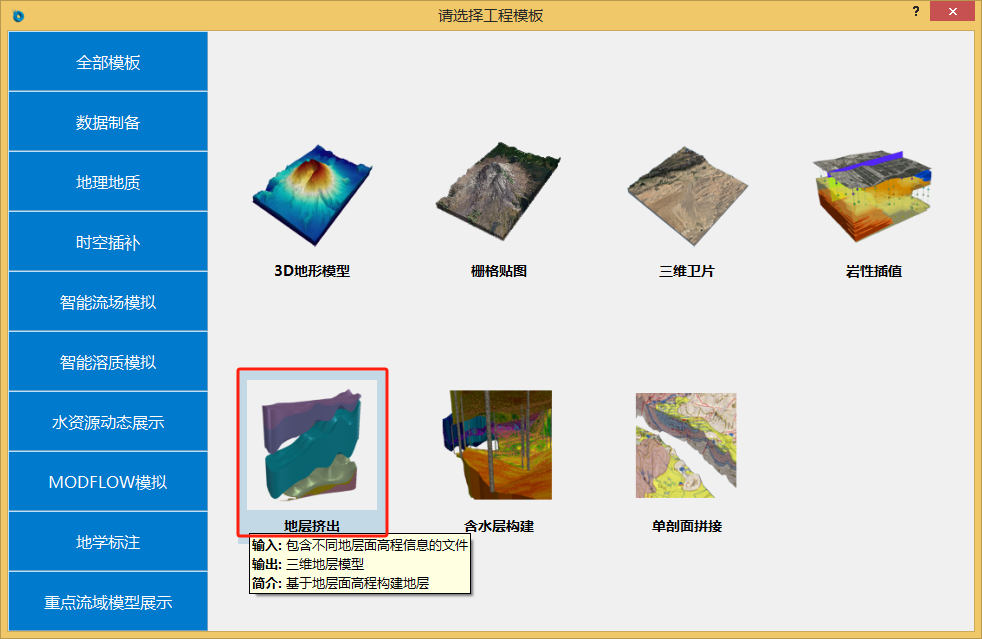

在界面中选择数据制备->地层挤出工程模板，双击磁贴打开工程模板。
输入图层
本模板输入图层为dippingStrata-all.csv图层，是钻孔岩性信息，在视图2中以表格形式显示如下：
输出图层
本模板的输出图层为阈值拉伸1-8。图层。地层拉伸需从最下层开始，逐层向上进行。阈值拉伸1为最底层（z8-z7）数据构建的地层，以此类推，阈值拉伸8为最顶层（z1-z0）数据构建的地层。
图层管道介绍

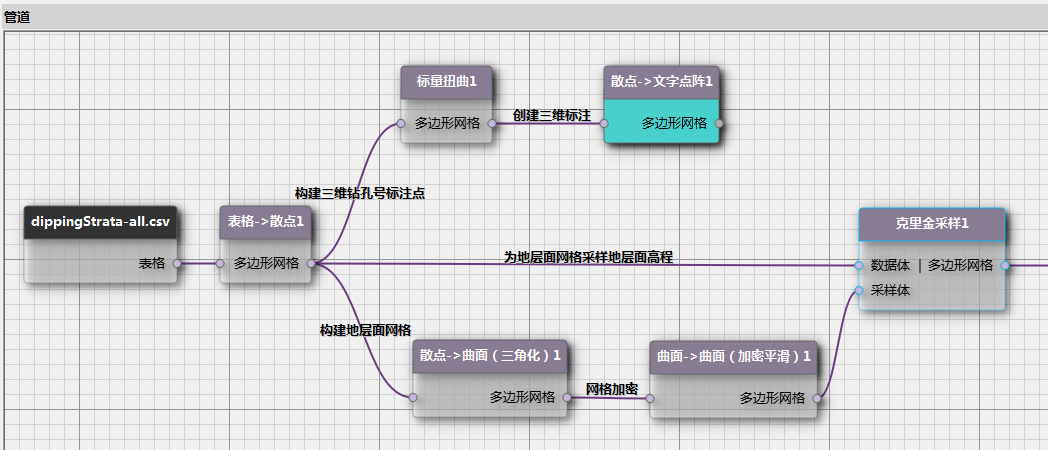

在管道面板中可以查看本模板的图层管道，如下图所示：

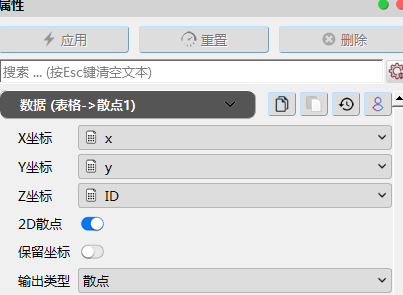

选择dippingStrata-all.csv图层，点击通用工具箱->散点->表格->散点，生成表格->散点1图层。在数据子面板中，将X和Y坐标分别选为x和y列，勾选2D散点选项，点击应用完成设置。
选择表格->散点1图层，点击通用工具箱->散点->散点->曲面（三角化），生成散点->曲面（三角化）1图层。在该图层属性面板渲染子面板中，将渲染方式设为曲面网络，点击应用生成网格。
为使构建的地质体更加平滑，对网格进行加密平滑。选择散点->曲面（三角化）1图层，点击通用工具箱->曲面->曲面->曲面（加密平滑），生成曲面->曲面（加密平滑）1图层。在该图层属性面板数据子面板中，将加密倍率设为4；渲染子面板中，将渲染方式设为曲面网络，点击应用生成网格。
为使地层面高程在细密的网格中分布更均匀，同时还能保留原始数据中的极值，使用上一步生成的网格对钻孔高程数据进行克里金采样。选择曲面->曲面（加密平滑）1图层，点击通用工具箱->属性->克里金采样，在选择图层对话框，将采样体设为曲面->曲面（加密平滑）1图层，将数据体设为表格->散点1图层，点击确定生成克里金采样1图层。在该图层属性面板数据子面板中，勾选除ID外所有采样属性，克里金采样网格为50*50*2点击应用完成采样。
将采样后的网格变为二维网格，方便构建地质体时进行垂向拉伸。选择克里金采样1图层，点击通用工具箱->空间拓扑->空间变换，生成空间变换1图层。
在该图层属性面板数据子面板中，将Z方向缩放设为0，点击应用将网格变为xy平面的二维网格。
基于地质体网格，使用各钻孔地质面高程数据进行垂向阈值拉伸，逐层创建地质层。
选择空间变换1图层，点击通用工具箱->空间拓扑->阈值拉伸，生成阈值拉伸1图层。
在该图层属性面板数据子面板中，将上覆面高程设为z7，下垫面高程设为z8，缩放因子设为0.5，勾选尖灭选项，将尖灭阈值设为0.1；在渲染子面板中，将色彩设为纯色，点击下方的编辑按钮选择适宜的地层颜色，本算例中使用的颜色RGB值分别为255、85和127。在光照属性下，将插值方式设为物理渲染。
在视图子面板中，打开坐标轴选项，并点击右侧的编辑按钮打开编辑对话框。点击右上角显示/隐藏高级属性按钮打开高级属性，编辑坐标轴参数，如将坐标轴标题和标签颜色设为黑色，网格线设为红色等，点击确定完成设置。
生成的从z7到z8的最下层地质层如下图所示，若视图不能转动，可点击视图窗口上方的切换3D模式按钮，切换为3D查看。
重复步骤1，选中空间变换1图层，使用阈值拉伸工具，从下至上逐一创建地质层（阈值拉伸2至阈值拉伸8图层）。本算例中从下至上的地层颜色分别为黄色（RGB值255、170和0）、淡绿色（170、255、127）、深绿色（0、170、127）、浅蓝色（0、170、255）、深蓝色（0、85、255）、蓝紫色（85、85、255）、紫色（170、85、255）。视图效果如下图所示：
使用文字点阵为地质体添加文字点阵标注。
将钻孔点进行垂向标量扭曲，拉伸至地质体表层。选择表格->散点1图层，点击通用工具箱->空间拓扑->标量扭曲，生成标量扭曲1图层。在该图层属性面板数据子面板中，将标量数列设为z0，缩放因子设为0.5，点击应用将钻孔点进行垂向拉伸。
为钻孔点生成文字点阵标注。选择标量扭曲1图层，点击通用工具箱->标注->散点->文字点阵，生成散点->文字点阵1图层。
在该图层属性面板数据子面板中，将标注数列设为ID，格式控制设为字符，水平对齐设为左对齐，垂向对齐设为下对齐，点阵尺寸设为0.025，X方向旋转设为90；在渲染子面板中，将色彩设为纯色，点击下方的编辑按钮选择适宜的标注颜色，本算例中使用橙色，RGB值为255、85和0，点击应用完成设置。带钻孔标注的复杂三维地质体如下图所示。
