动态水位面

项目图示

操作视频

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。



2. 在界面中选择智能流场模拟->动态水位面工程模板，双击磁贴打开工程模板。



输入图层

1. 输入图层为输入-补齐后水位散点.efd图层，包含经过EnviFusion数据补齐后的时序水位数据（ef水位_1），包含365个时间节点。导入的文件格式为efd，为EnviFusion保存的图层文件。





输出图层

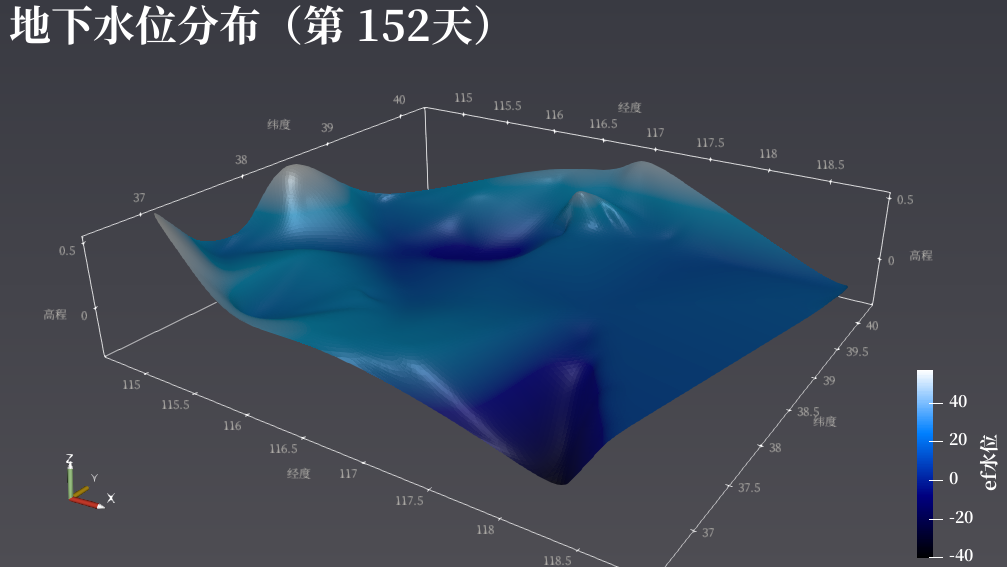

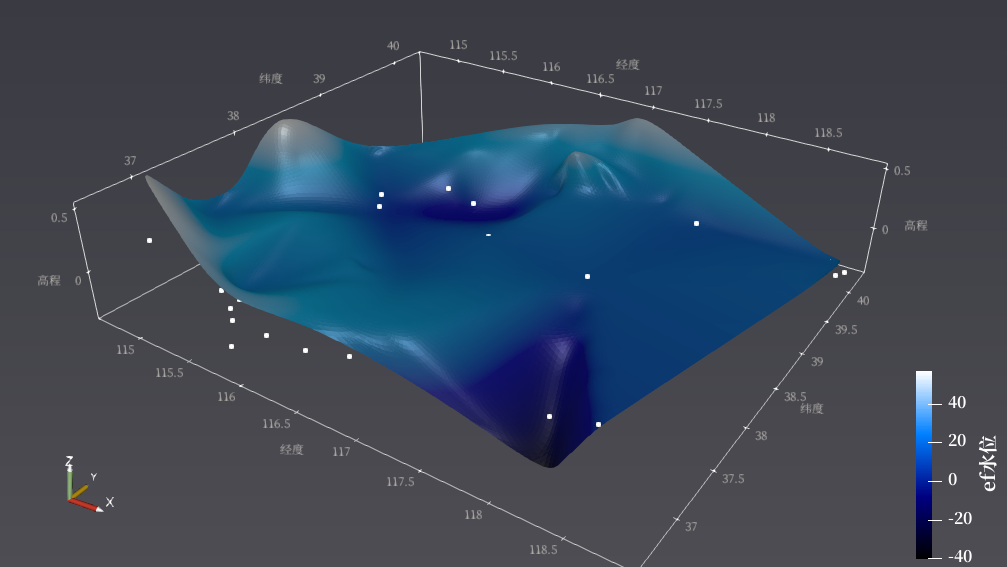

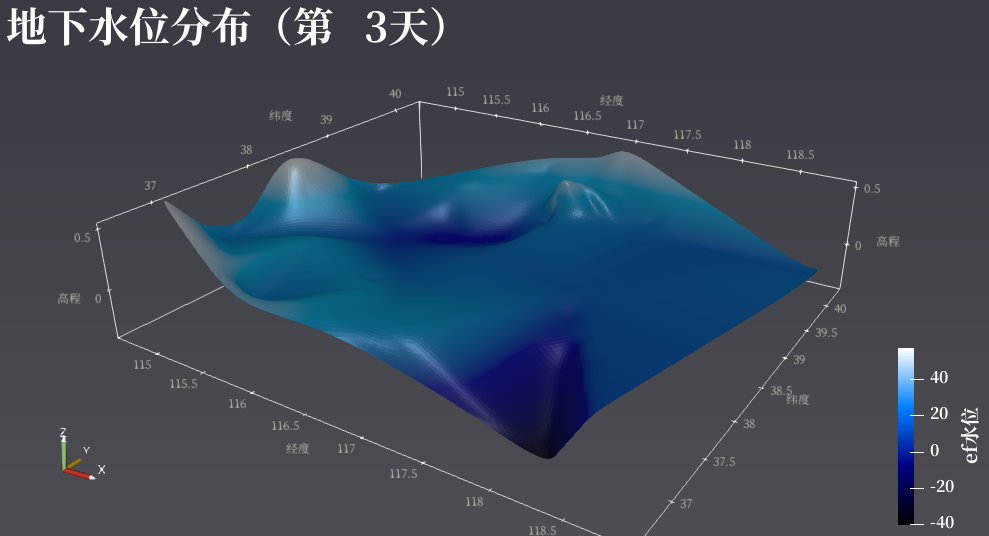

1. 第一个输出图层为输出1-地下水位面-标量扭曲1图层。展示了三维地下水面。点击动画播放工具中的播放按钮，可查看水位面随时间变化动态。



2. 第二个输出图层为输出2-时间标注1图层。展示工程模板时间标注。



图层管道介绍

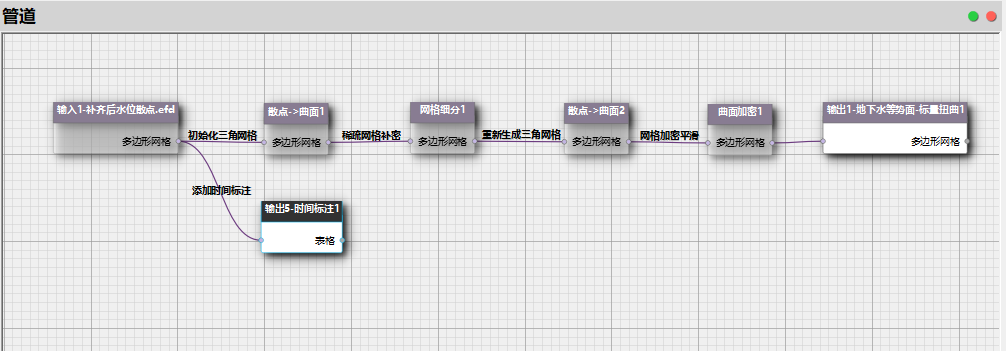

1. 在管道面板中可以查看本模板的图层管道，如下图所示：

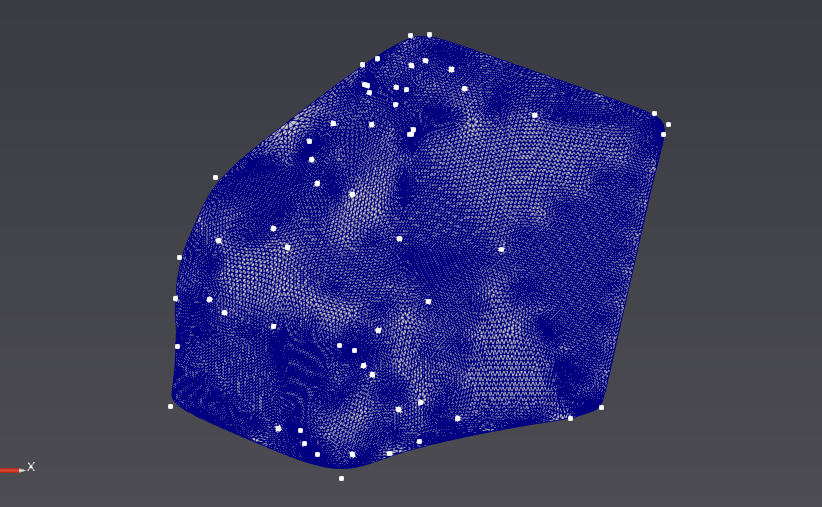

2. 散点->曲面（三角化）1图层，使用工具箱->散点->散点->曲面（三角化）工具，基于地下水监测点分布，根据德劳内三角剖分算法构建三角网格。



3. 曲面->曲面（网格细分）1图层，使用工具箱->曲面->曲面->曲面（网格细分）工具，将稀疏不一致的网络进行自适性加密，将稀疏的网格部分进行加密。



4. 散点->曲面（三角化）2图层，网格细分图层的三角形不符合德劳内三角剖分算法，再次使用散点->曲面（三角化）工具，对细分生成的散点重新进行三角剖分。



5. 曲面→曲面（加密平滑）1图层， 为使地下水监测网络的网格更加平滑，使用工具箱->曲面->曲面->曲面（加密平滑）工具，对网格进行整体加密，加密倍率为3。



6. 输出1-地下水位面-标量扭曲1图层。垂向拉伸地下水位面，拉伸的缩放因子为0.01。



7. 输出2-时间标注1图层，使用工具箱->标注->时间->标注工具，将输入文件中的时间信息进行标注。
