断面通量计算

项目图示

操作视频

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。



2. 在界面中选择智能流场模拟->通量计算工程模板，双击磁贴打开工程模板。



输入图层

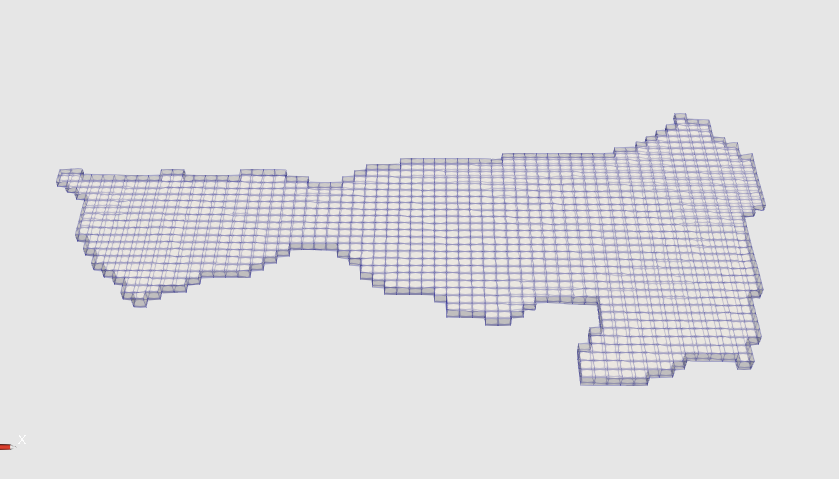

1. 第一个输入图层为efModFlow2005.nam图层，为MODFLOW水流模型的模拟结果。本模板导入的文件格式为nam，为使用EnviFusion进行MODFLOW2005模拟得到的水流模型结果。使用者可导入其他MODFLOW模拟软件生成的水流模型结果，如mfn格式文件（GMS）。

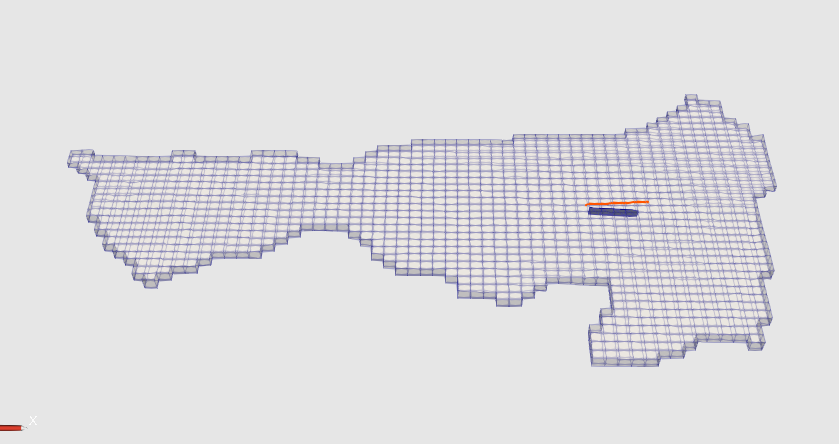

2. 第二个输入图层为线1图层，使用创建数据体->几何体->线工具，在流场区域内绘制一条直线，用于后续切面的绘制。



输出图层

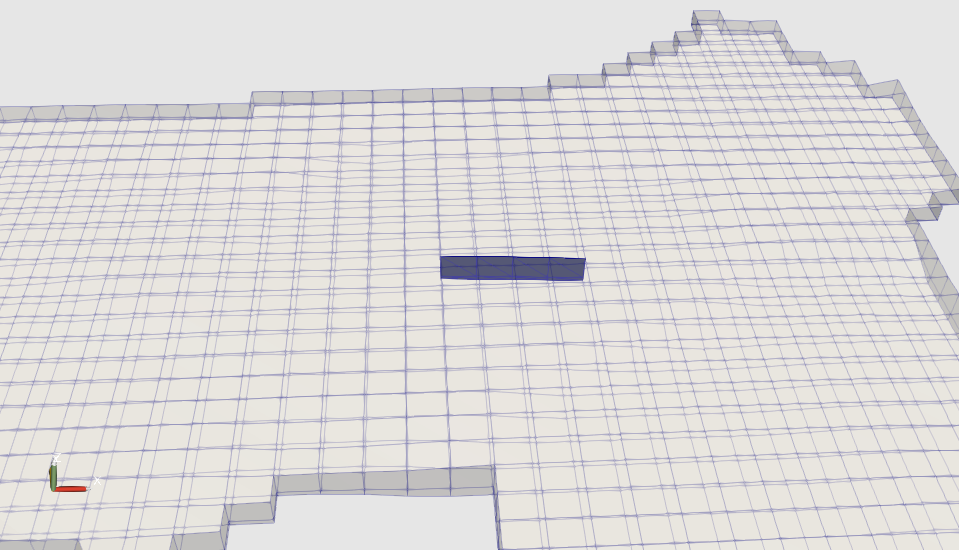

1. 第一个输出图层为,输出图层1-截面-折线切片1图层。展示流场中切面所在的位置。

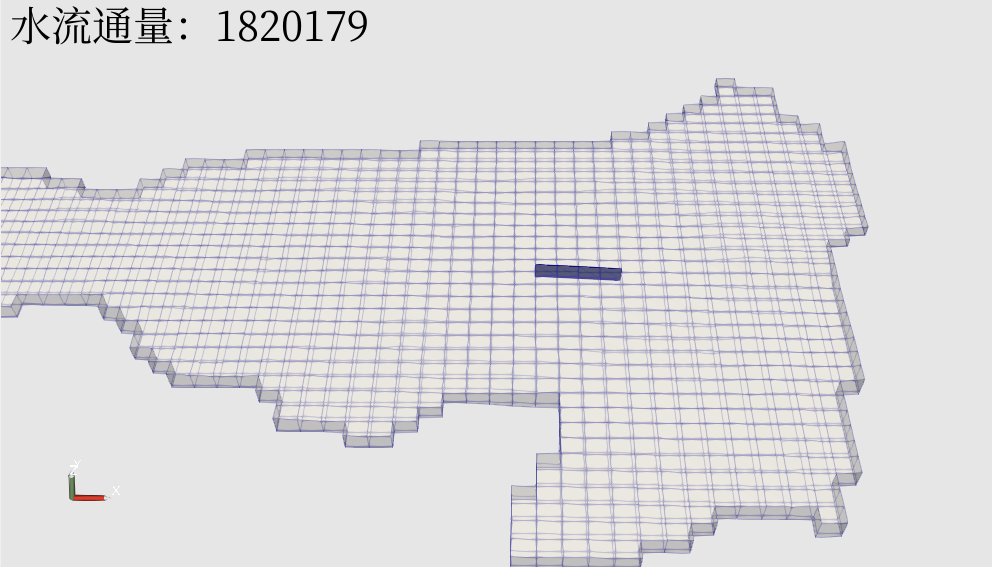

2. 第二个输出图层为输出图层2-标注属性1图层。展示通过切面的水流通量值。



图层管道介绍

1. 在管道面板中可以查看本模板的图层管道，如下图所示：

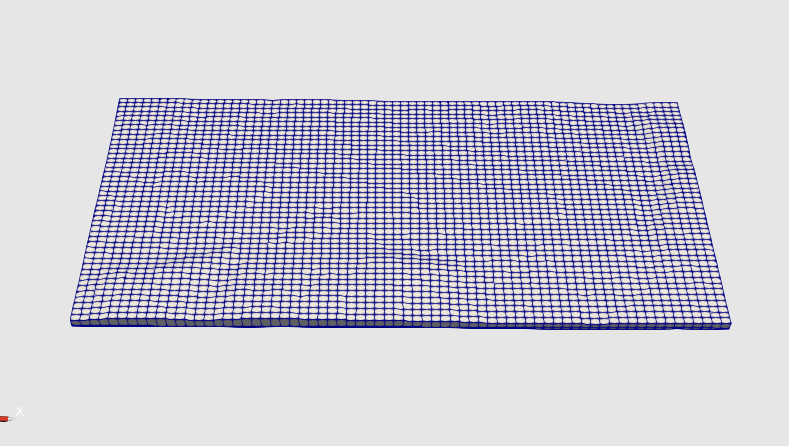

2. 阈值裁切1图层，使用工具箱->网格->阈值裁切工具，裁取ef水头在0-300之间的网格，将模拟过程中的非活动单元格裁去（ef水头值为-2e20）。



3. 输出图层1-截面-折线切片1图层，使用工具箱->空间拓扑->折线切片工具，将阈值裁切1图层作为待切图层，将线1图层作为折线图层，绘制线1在水流模型网格中的沿Z轴延伸形成的切面。



4. 向量->通量1图层，使用数值模拟->自组织流场->向量->通量工具，基于水流模型中的ef径流量值计算通过切面的水流通量。

5. 输出图层2-标注属性1图层，使用工具箱->标注->标注属性工具，为模板添加向量->通量1图层中计算得到的水流通量属性标注。
