格网编辑

项目图示

操作视频

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。

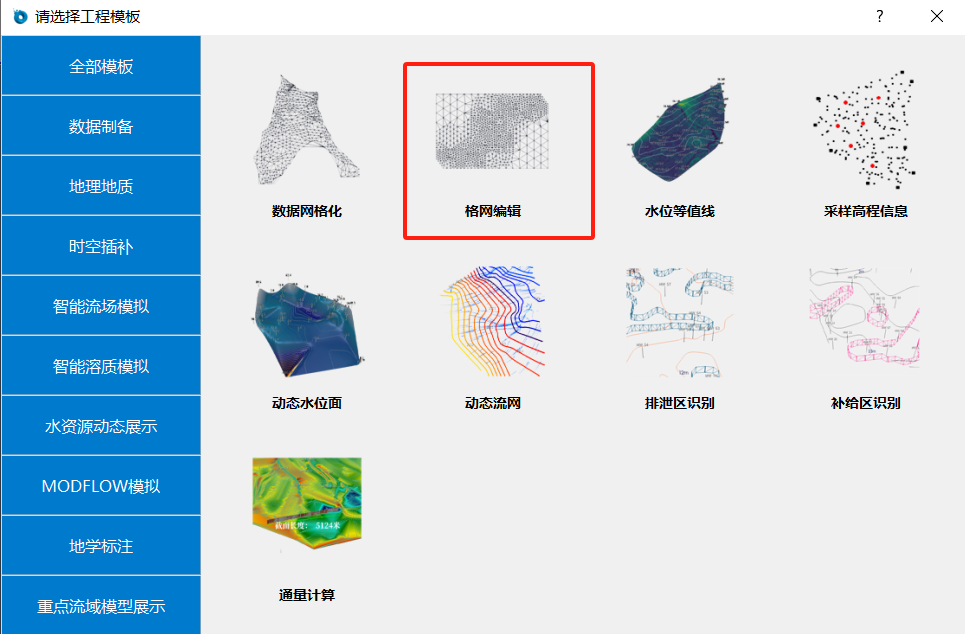

2. 在界面中选择智能流场模拟->格网编辑工程模板，双击磁贴打开工程模板。



输入图层

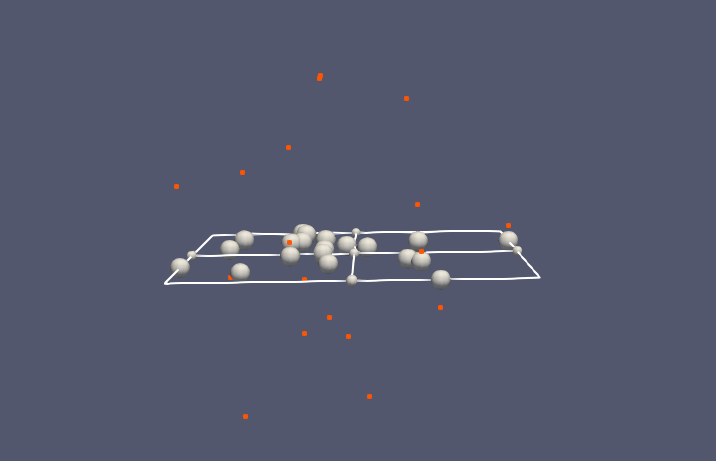

1. 第一个输入图层为球形随机散点1图层。该图层使用计算->创建数据体->几何体->球形随机散点工具，在半径为1的球形内随机生成20个散点，用于模拟研究区域内的地下水监测点分布。本模板中的散点未包含属性信息，只用于格网编辑。使用者可导入包含监测点XY坐标、地下水监测水位数据的csv文件，通过计算->通用工具箱->散点->表格->散点工具，将监测数据转换为散点。

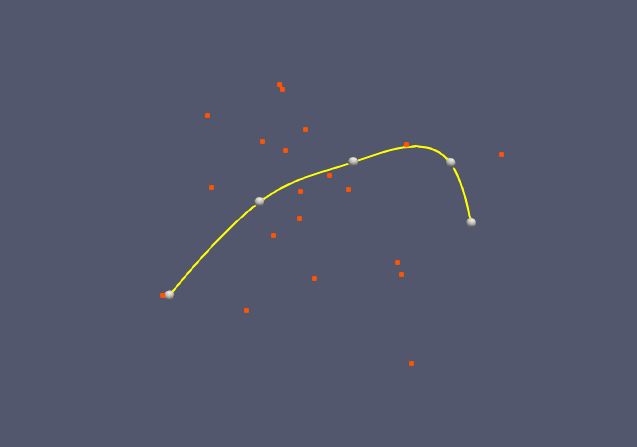

2. 第二个输入图层为弧线1图层。该图层使用计算->创建数据体->几何体->弧线工具，在散点分布区域内绘制一条弧线，作为之后的网格加密区域。使用者可导入需要加密区域的线性文件，如代表地表河流的shp文件。



输出图层

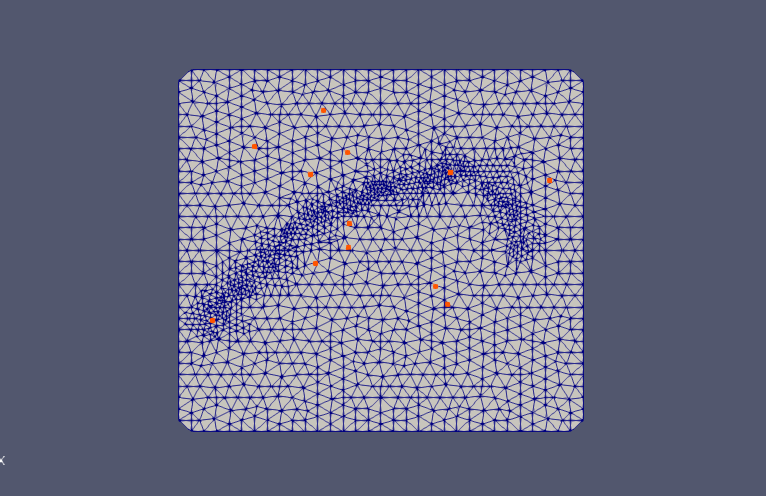

1. 本模板的输出图层为输出图层-散点→曲面（三角化）1图层。通过德劳内三角剖分算法，基于加密后的散点，生成局部（弧线区域）加密的网格。



图层管道介绍

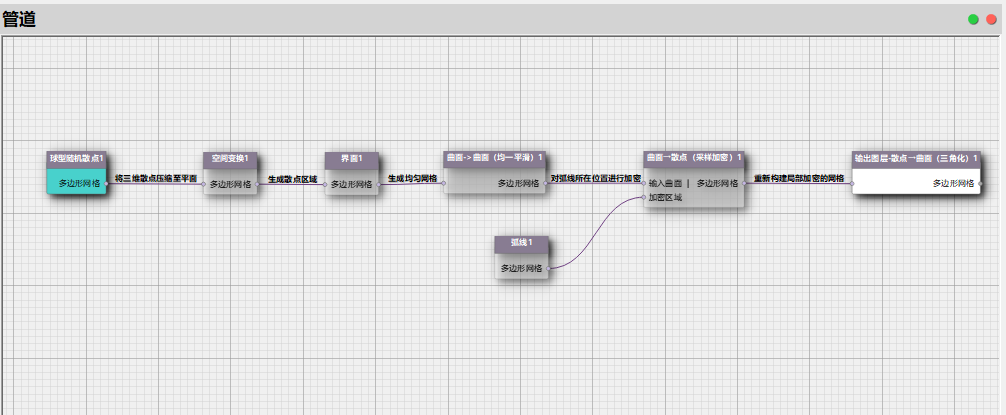

1. 在管道面板中可以查看本模板的图层管道，如下图所示：



2. 空间变换1图层通过将Z方向的缩放值设为0，将之前三维分布的散点在Z方向压成一个平面，变成二维分布的散点。



3. 界面1图层，基于二维散点空间分布，绘制包含所有散点在内的界面。

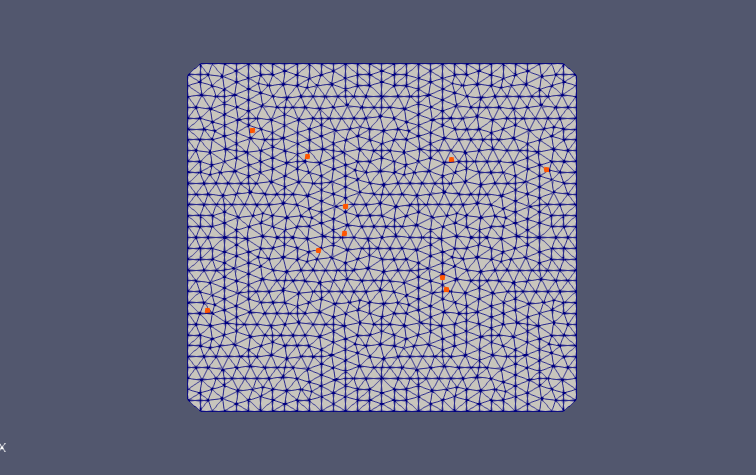

4. 曲面->曲面（均一平滑）1图层，在界面中生成边长一致的均匀三角网格，网格边长为0.08。

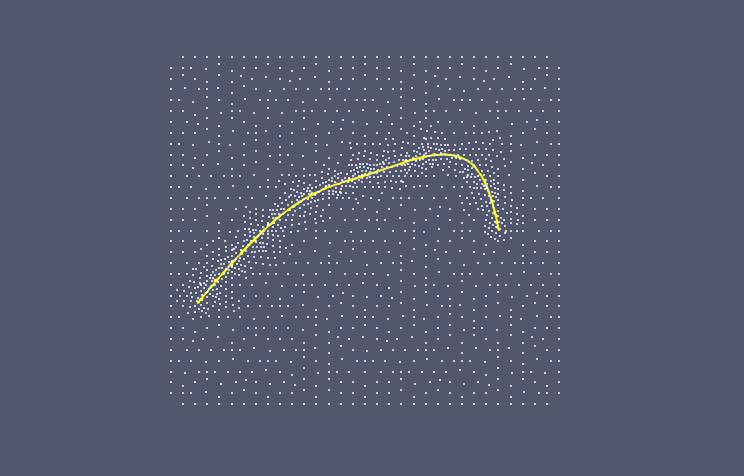

5. 曲面->散点（采样加密）1图层，使用工具箱->曲面->曲面->散点（采样加密）工具，将曲面->曲面（均一平滑）1图层作为输入图层，将弧线1图层作为加密区域，对输入图层网格指定位置进行加密操作并生成散点阵列。

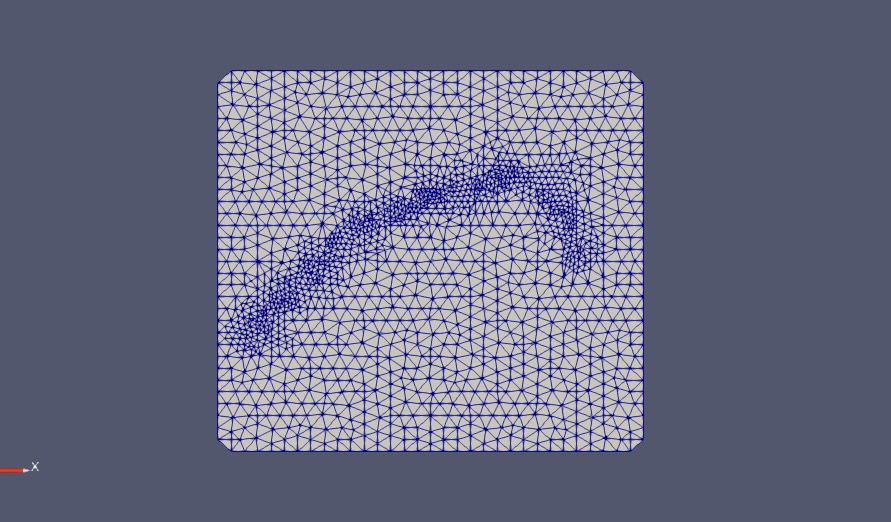

6. 散点->曲面（三角化）1图层，根据上一步中生成的散点，使用德劳内三角剖分算法冲击创建三角网格，完成局部网格加密的编辑。
