地下水水源地模型可视化

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

算例工程下载地址

1 算例简介 2 操作步骤 2.1 新建项目 2.2 导入边界条件 2.3 导入抽水井 2.4 导入非稳定流模型结果 3 小结

算例简介

操作步骤

新建项目​

  1. 打开Envifusion软件，若软件界面仍有其他项目，点击菜单栏按钮关闭当前项目文件。

导入边界条件​

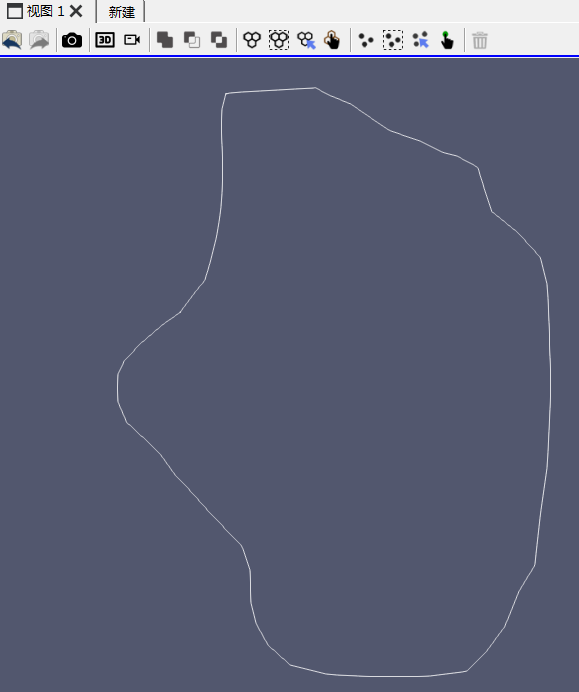

  1. 点击开始->导入数据，选择Sources & Sinks_ploy.shp文件，单击应用，导入模型，生成Sources & Sinks_ploy.shp图层。在视图1中显示如下：

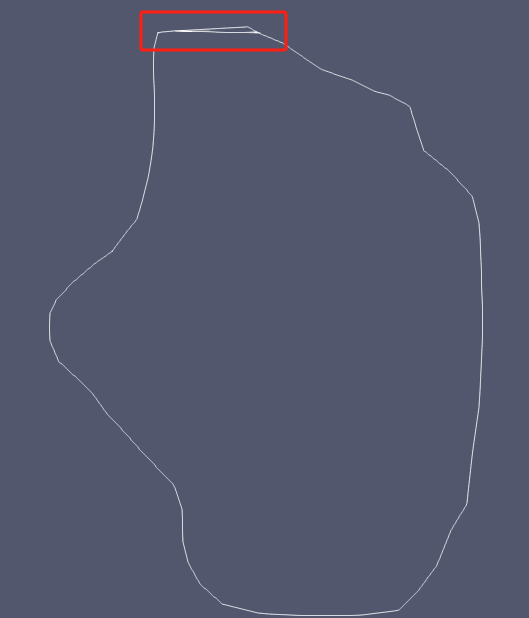

  2. 点击开始->导入数据，选择定水头.shp文件，单击应用，导入模型，生成定水头.shp图层。在视图1中可以看到其显示在模型区域北侧。

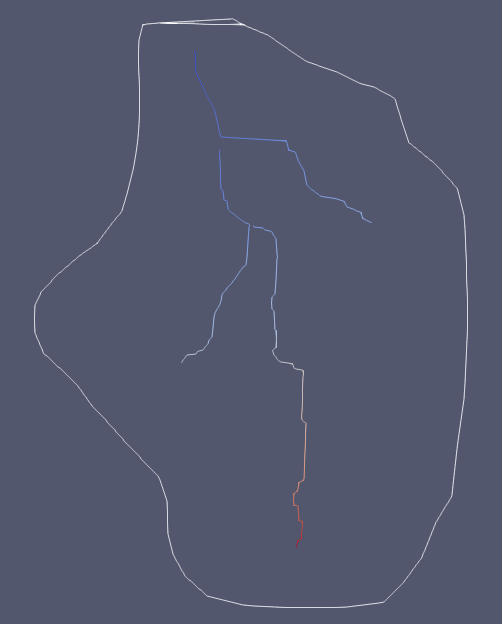

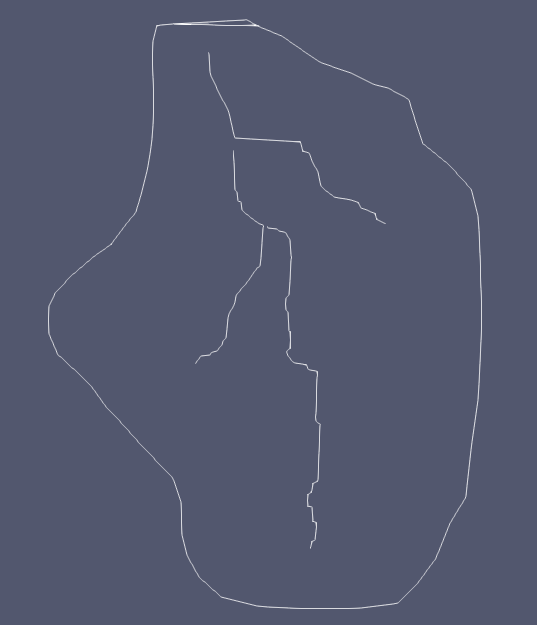

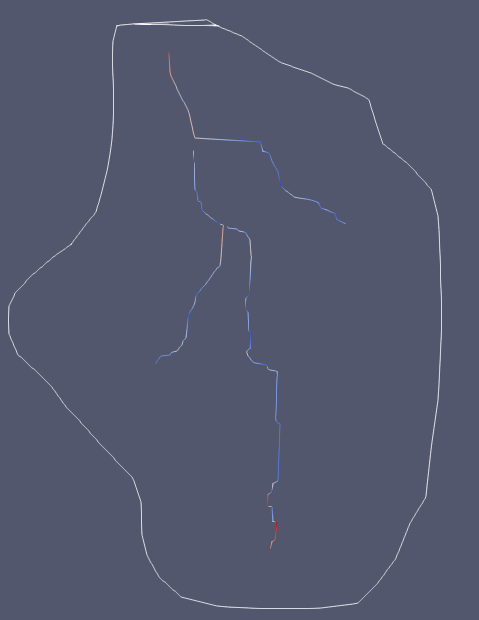

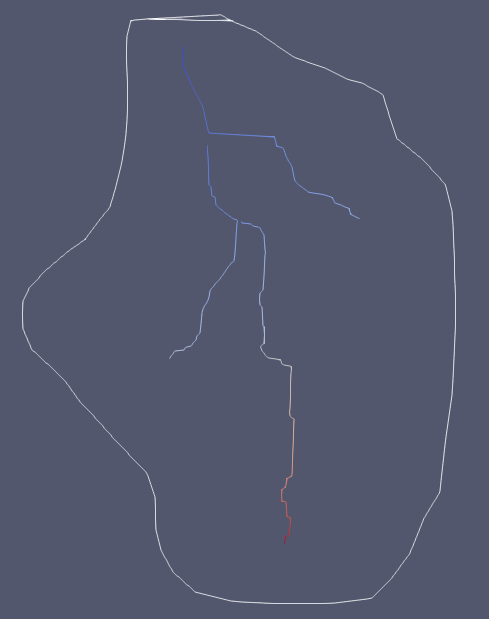

  3. 点击开始->导入数据，选择河流.efd文件，单击应用，导入模型，生成河流.edf图层。在视图1中可以看到河流分布。因为河流.efd文件包含河流底部高程、河流传导系数以及河流水位三组数据，在渲染面板中，色彩选择不同的数据展示，视图1中的显示不同。

导入抽水井​

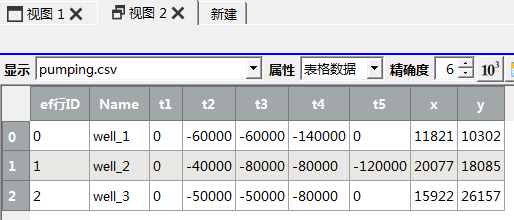

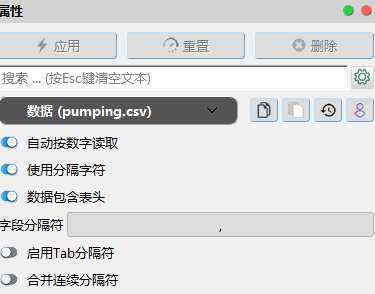

  1. 点击菜单栏中的导入数据按钮，打开算例文件夹中的pumping.csv文件，生成pumping.csv图层，在该图层属性面板中点击应用，完成设置。在视图2中以表格形式可以进行查看。

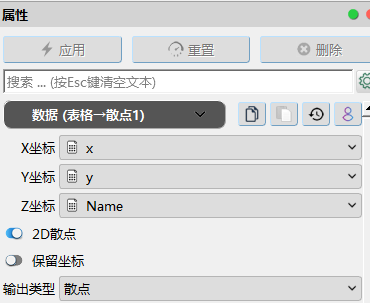

  2. 选择pumping.csv图层，点击通用工具箱->散点->表格->散点，或者在管道面板中，右击pumping.csv图层，选择快速操作，输入要执行的命令关键词：表格，选择对应的命令表格->散点，生成表格->散点1图层，在属性面板中对XYZ坐标进行一一匹配，单击应用。原始状态下csv文件中的高程信息保存在表格属性中，此步操作将csv文件中数据转换为散点，便于下一步的赋值。在视图1窗口中可以看到如下抽水井位置。

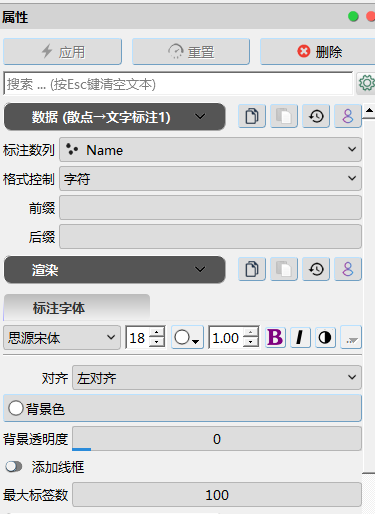

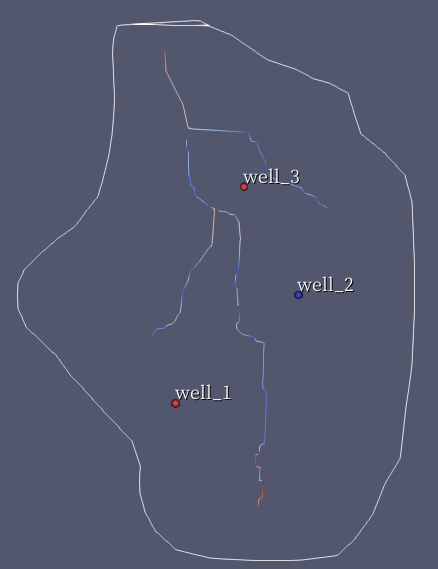

  3. 选择表格->散点1图层，点击通用工具箱->标注->散点->文字标注，或者在管道面板中，右击表格->散点1图层，选择快速操作，输入要执行的命令关键词：文字标注，选择对应的命令散点->文字标注，生成散点->文字标注1图层。在该图层属性面板中，将标注数列设置为name，格式控制设置为字符，单击应用，并设置文字的其他属性。在视图1表格中可以标注内容。

导入非稳定流模型结果​

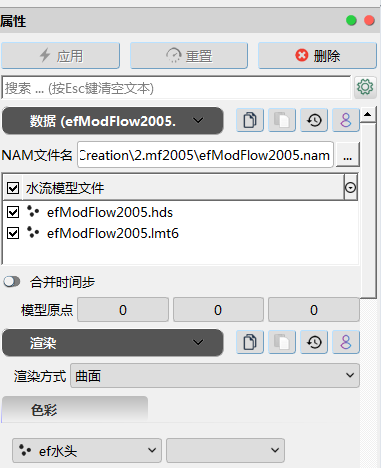

  1. 点击开始->导入数据，选择上一步中用户指定名称的MODFLOW文件夹中的efModFlow2005.nam文件（非稳定流模型结果）。图层面板中生成efModFlow2005.nam图层，其中hed文件为水头文件，lmt6文件为MODFLOW生成的链接文件，其中记载了边界信息、参数信息、以及逐网格的水力梯度信息。

    点击应用导入MODFLOW模型结果。

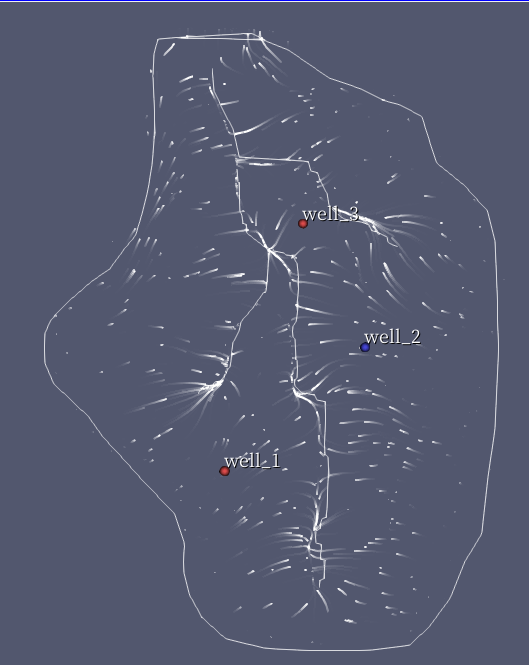

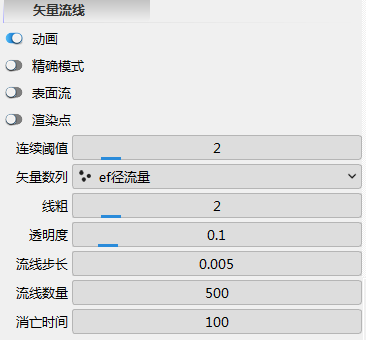

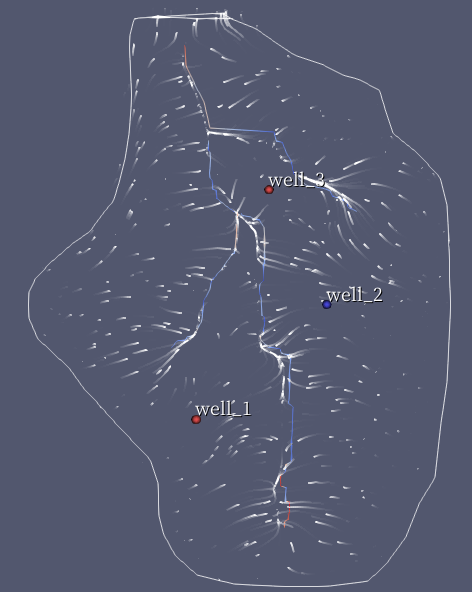

  2. 在渲染子面板选择渲染模式为矢量流线，系统将自动使用ModFlow计算所得的逐网格径流量绘制动态流线。流线的长度、持续时间等参数可以在渲染子面板的矢量流线处进行设定。水流模型的流线如下图所示：

小结

完成本指南中的算例后，可以学到以下内容：

  • 如何导入模型边界条件；
  • 如何设定文本标注；
  • 如何导入efd图层文件，并进行可视化展示；
  • 如何导入水流模拟结果，并进行矢量流线展示。
