地下水水源地瞬时流模拟

项目图示
图层管道

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

算例工程下载地址

1 算例简介 2 操作步骤 2.1 新建项目 2.2 创建MODFLOW模型 2.3 定义网格高程 2.4 定义活动区域 2.5 定义渗透系数 2.6 定义补给边界 2.7 定义定水头边界 2.8 定义河流边界 2.9 解释运行MODFLOW 3 小结

算例简介

操作步骤

新建项目

打开Envifusion软件，若软件界面仍有其他项目，点击菜单栏按钮关闭当前项目文件。

定义应力期

首先，导入稳定流流场。

点击开始->导入数据，选择稳定流模型.efd文件，单击应用，导入模型，生成稳定流模型.efd图层。

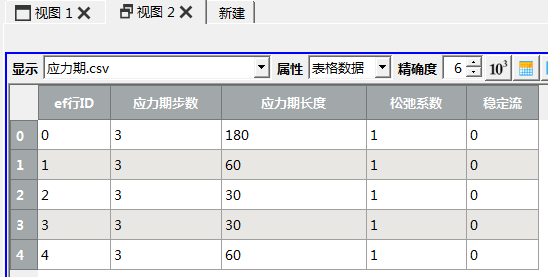

点击开始->导入数据，选择应力期.csv文件，单击应用，导入模型，生成应力期.csv图层。在视图2中以表格形式可以看到其内容如下所示：

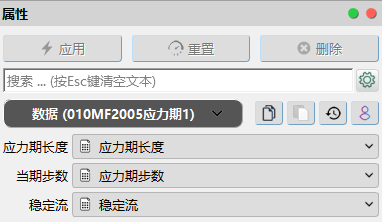

选中稳定流模型.efd图层，右击选择快速操作，输入命令：应力期。选择MF2005应力期。在选择图层窗口中，应力期图层选择应力期.csv图层，单击确定，将生成的图层重命名为010MF2005应力期1，点击应用，完成设置。

定义抽水井

点击菜单栏中的导入数据按钮，打开算例文件夹中的pumping.csv文件，生成pumping.csv图层，在该图层属性面板中点击应用，完成设置。在视图2中以表格形式可以进行查看。
选择pumping.csv图层，点击通用工具箱->散点->表格->散点，或者在管道面板中，右击pumping.csv图层，选择快速操作，输入要执行的命令关键词：表格，选择对应的命令表格->散点，生成表格->散点1图层，在属性面板中对XYZ坐标进行一一匹配，单击应用。原始状态下csv文件中的高程信息保存在表格属性中，此步操作将csv文件中数据转换为散点，便于下一步的赋值。在视图1窗口中可以看到如下抽水井位置。

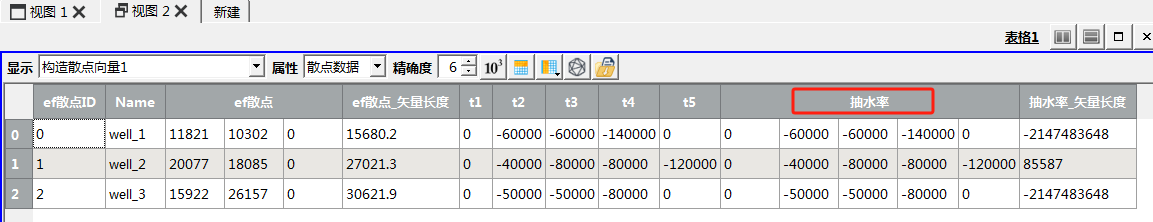

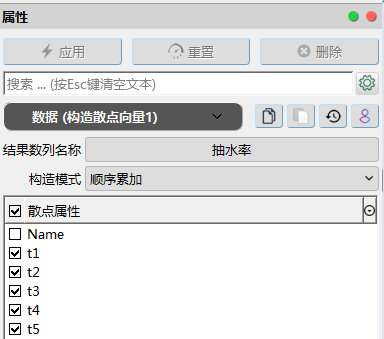

选择表格->散点1图层，点击通用工具箱->向量->构造散点向量，或者在管道面板中，右击表格->散点1图层，选择快速操作，输入要执行的命令关键词：散点向量，选择对应的命令构造散点向量，生成构造散点向量1图层。在该图层属性面板中，将数列名称设置为抽水率，构造模式设置为顺序累加，选择t1-t5散点属性，单击应用，在视图2表格中可以看到添加上的抽水率。

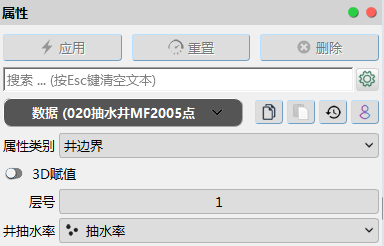

选择010图层，右击进行快速操作，输入MF2005点赋值，选择构造散点向量1图层为属性图层，点击确认生成MF2005点赋值1图层，将其重命名为020抽水井MF2005点赋值1。在该图层属性面板数据子面板中，属性类别选择井边界，层号输入1，选中抽水率，将抽水率赋值给模型。单击应用。

定义给水度

导入包含不同分区的多边形文件，设置模型不同区域的不同给水度。

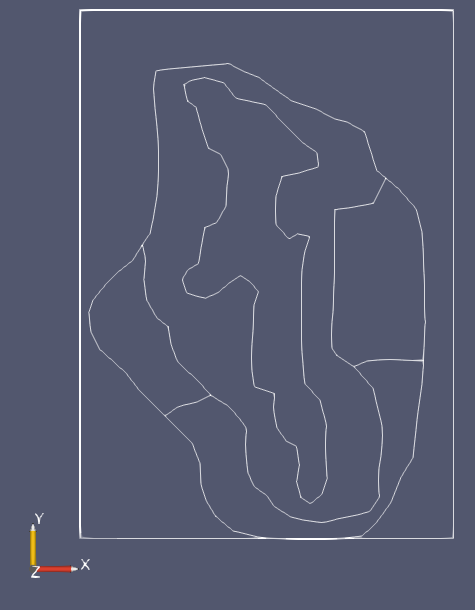

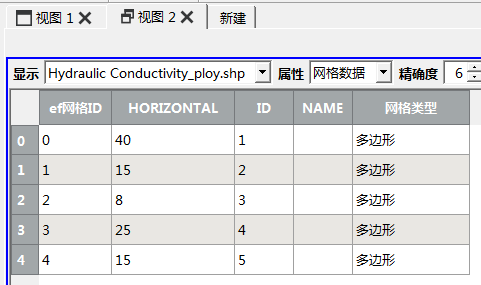

点击菜单栏中的导入数据按钮，打开算例文件夹中的Hydraulic Conductivity_ploy.shp文件，生成Hydraulic Conductivity_ploy.shp图层，在图层面板中只保留Hydraulic Conductivity_ploy.shp图层的显示，点击俯拾视角：Z轴向外工具，并单击视图1中的3D 按钮，切换为2D 查看。视图2中可以查看其数据。
网格ID为0的区域，给水度是0.2；网格ID为1，2，4的区域，给水度是0.15，接下来分别赋值给水度。

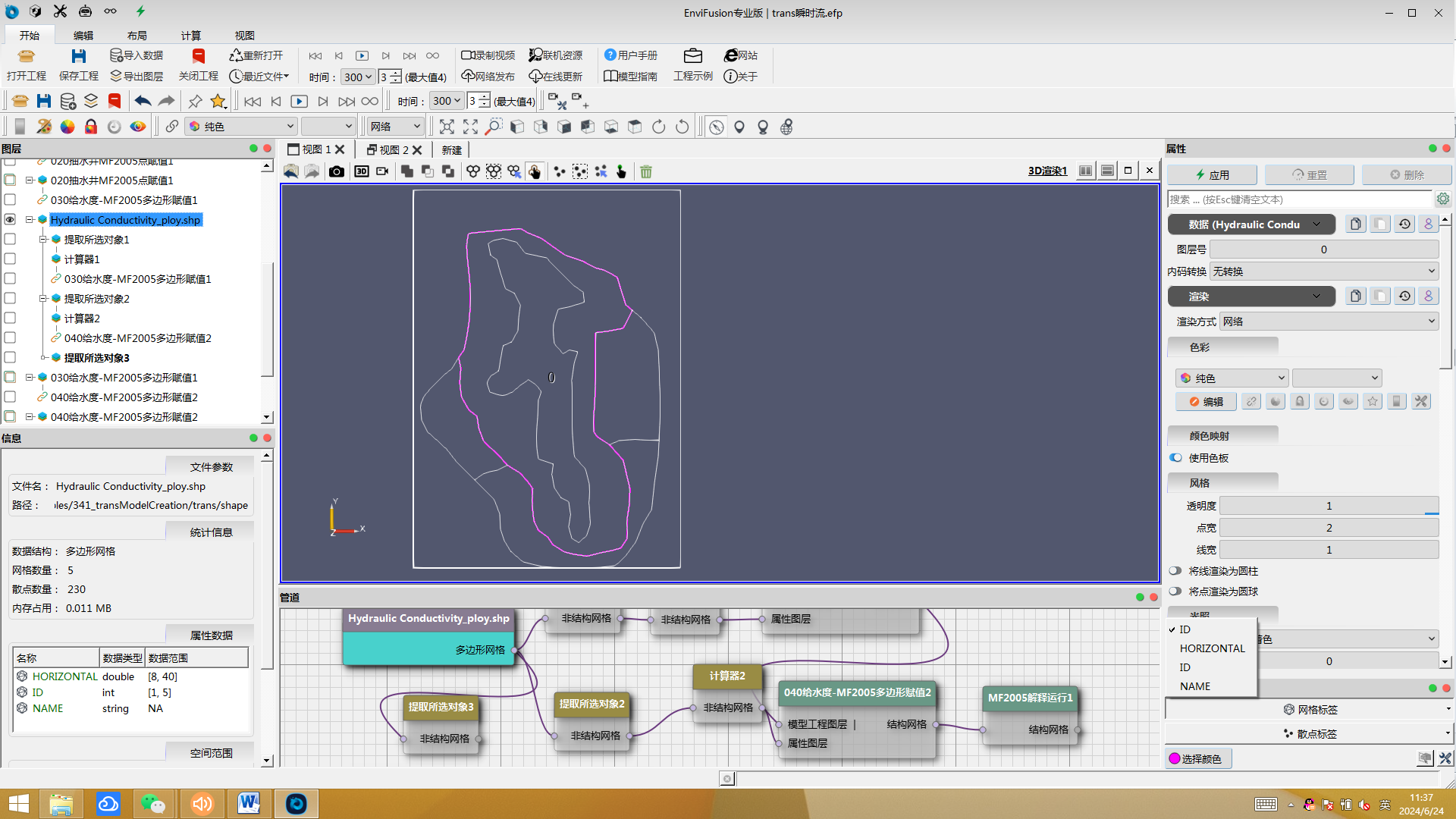

单击布局->选择面板，启动选择面板，在网格标签中选中ID，使用网格选择工具，可以定位ID为0的区域（如下图紫红色范围）。

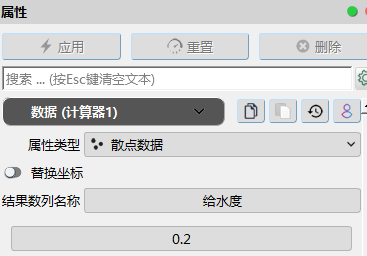

点击通用工具箱->图层->提取所选对象，生成提取所选对象1图层，选中此图层，进行计算器快速操作，生成计算器1图层。在该图层属性面板数据子面板中，结果数列名称设为给水度，数值为0.2，点击应用完成设置。

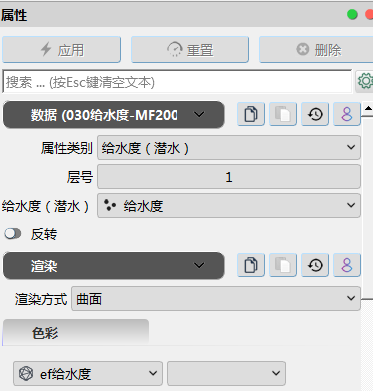

选择020 图层，点击数值模拟-> MODFLOW2005-> MF2005多边形赋值，选择计算器1图层为属性图层，点击确认生成多边形赋值1图层，将其改名为030给水度-MF2005多边形赋值1图层。在030图层属性面板数据子面板中将属性类别设为给水度（潜水），层号为1，给水度（潜水）选择为给水度数列，点击应用完成设置。

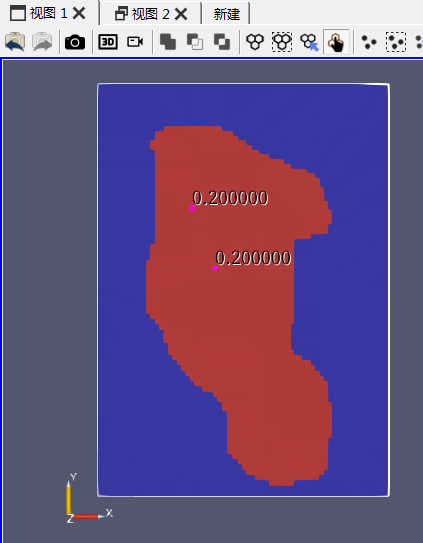

使用交互添加网格工具，可以查看的网格给水度值，如下图所示，内部（红色）区域为0.2。

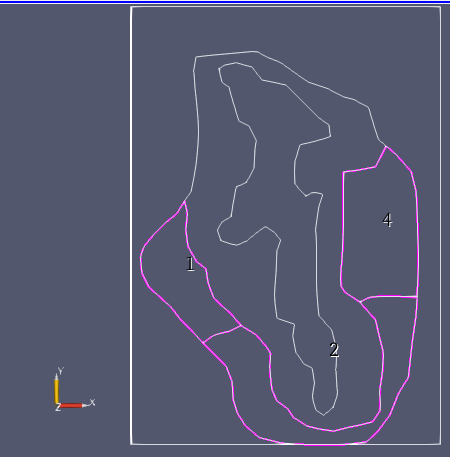

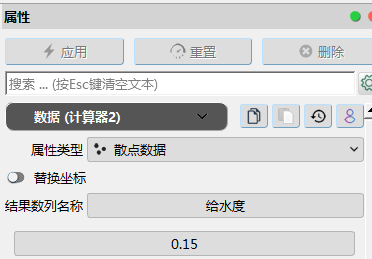

选中Hydraulic Conductivity_ploy.shp图层，重复上述操作步骤，对网格ID为1，2，4的区域赋值。选中三个区域后，点击通用工具箱->图层->提取所选对象，生成提取所选对象2图层，选中此图层，进行计算器快速操作，生成计算器2图层。在该图层属性面板数据子面板中，结果数列名称设为给水度，数值为0.15，点击应用完成设置。

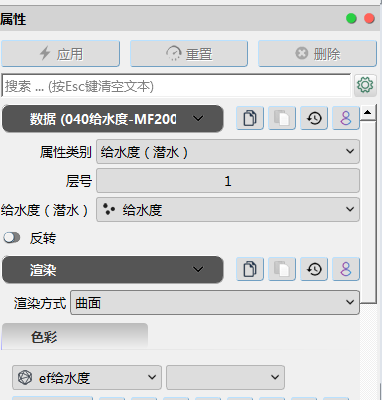

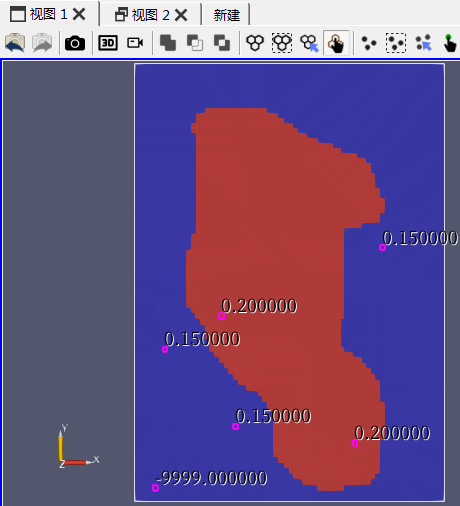

选择030 图层，点击数值模拟-> MODFLOW2005-> MF2005多边形赋值，选择计算器1图层为属性图层，点击确认生成多边形赋值1图层，将其改名为040给水度-MF2005多边形赋值1图层。在040图层属性面板数据子面板中将属性类别设为给水度（潜水），层号为1，给水度（潜水）选择为给水度数列，点击应用完成设置。使用交互添加网格工具，可以查看的网格给水度值，如下图所示。

解释运行MODFLOW

解释运行创建好的水流模型。

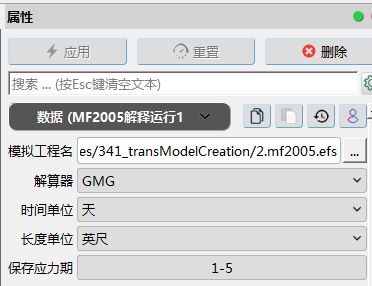

选中040图层，点击数值模拟-> MODFLOW2005->解释运行，生成解释运行MODFLOW1图层。在属性面板中，点击按钮选择模型文件生成的位置，将模型名保存为model。选择解算器为GMG，时间单位为天，长度单位为英尺，保存应力期为1-5，点击应用，系统将自动编译并运行MODFLOW模型，运行完成后会弹出调试窗口，显示MODFLOW水流模型引擎正常结束。
点击开始->导入数据，选择上一步中用户指定名称的MODFLOW文件夹中的efModFlow2005.nam文件。图层面板中生成efModFlow2005.nam图层，其中hed文件为水头文件，lmt6文件为MODFLOW生成的链接文件，其中记载了边界信息、参数信息、以及逐网格的水力梯度信息。
点击应用导入MODFLOW模型结果。

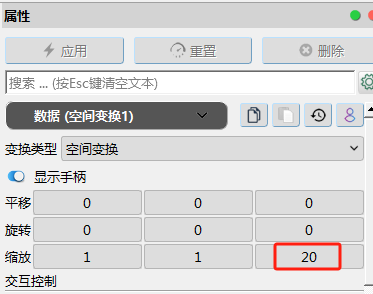

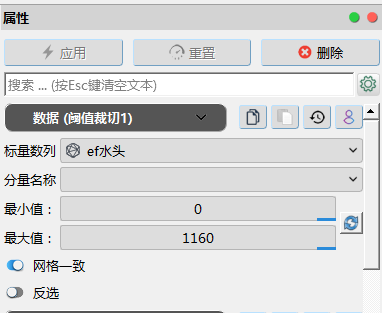

选中efModFlow2005.nam图层，对其进行空间变换，Z方向缩放20，用于立体查看流场。由于非活动区域水位值为0，需要对该区域进行裁切。选中efModFlow2005.nam图层，进行阈值裁切快速操作，生成阈值裁切1图层。在该图层属性面板，标量数列选择ef水头，最小值设为0，最大值设为1160，点击应用，完成设置。

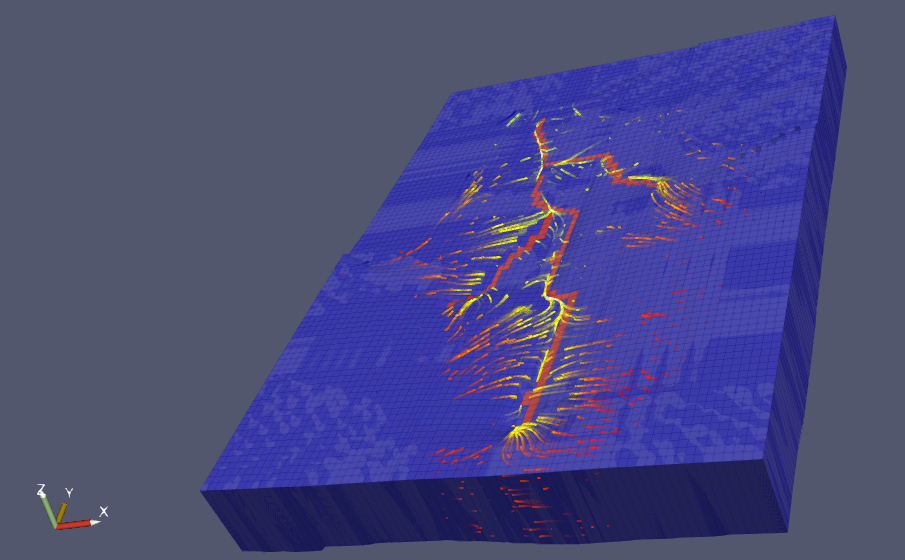

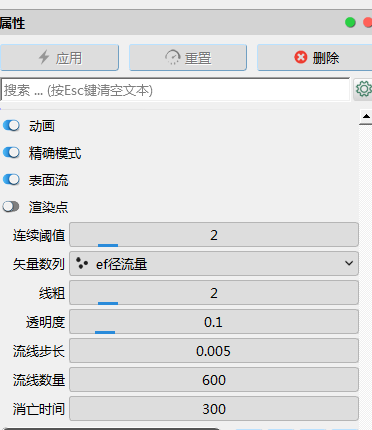

在渲染子面板选择渲染模式为矢量流线，系统将自动使用ModFlow计算所得的逐网格径流量绘制动态流线。流线的长度、持续时间等参数可以在渲染子面板的矢量流线处进行设定。水流模型的流线如下图所示：
