球面变换

项目图示

操作视频

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。



2. 在界面中选择数据制备->球面变换工程模板，双击磁贴打开工程模板。



输入图层

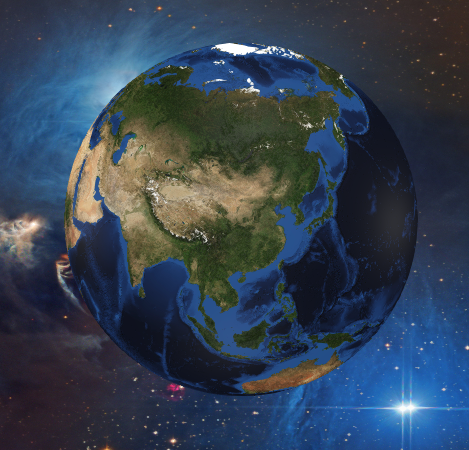

1. 本模板的输入图层为球体1图层，通过创建数据体->几何体->球体，创建代表地球的球体，并在属性面板中设置球体参数，创建完成的球体在视图1中显示如下：

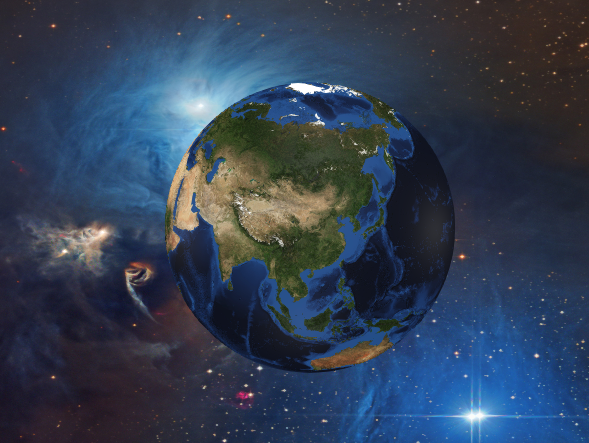

2. 将球体的背景图层设置为星云图片。





输出图层

1. 本模板的输出图层为输出图层-曲面→向量（生成切向）1图层。通过表格->散点转换，将导入的监测点数据转换为空间散点，和坐标经纬度的转换，将投影坐标转化为经纬度坐标，可通过视图2中新增列查看转化后的经纬度坐标。





图层管道介绍

1. 在管道面板中可以查看本模板的图层管道，如下图所示：

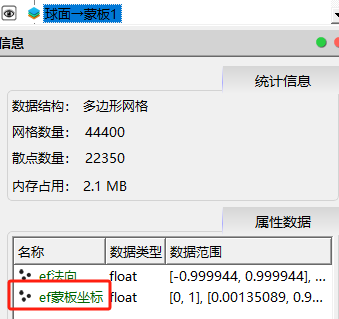

2. 球体1图层通过球面->蒙板的操作，可以为球体添加蒙板坐标。

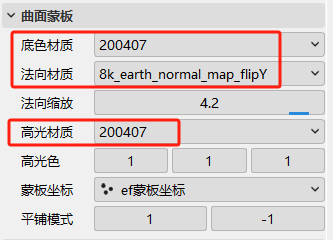

3. 曲面->向量（生成切向）1操作，可以生成切向，使用物理渲染增加高光。
